A3000 total repair

[IDEfix]

Jak někteří z vás možná zaregistrovali, ukořistil jsem před časem na Aukru vcelku slušně zachovalou A3000. Radost, když dorazila, byla nesmírná! Konečně mám Velkou Amigu! Juchů...!
Bohužel po rozdeklování přišlo poněkud zklamání, následně rozčarování a v závěru frustrace nad stavem základní desky v okolí baterie. Sice původní majitel vyteklou baterku odstranil, ale dál nepokračoval tzn. neošetřil napadená místa neutralizačním roztokem a neočistil je mechanicky. A šedozelená sračka začala svou tichou zkázu...

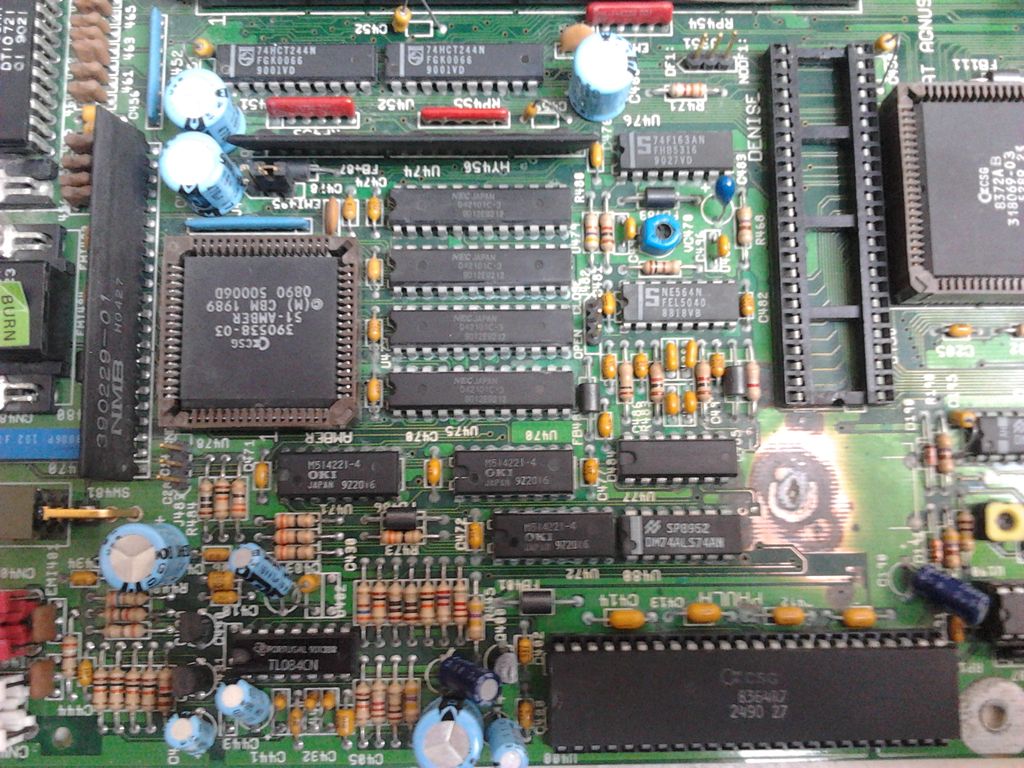

Ten flek, co vidíte, byl z velké části schován pod krycím zeleným lakem a byl pouze tmavší než okolí. Tak sem do toho trochu rejpnul a ejhle, co se nám tu objevilo...



Zelená sračka kam se podíváš...

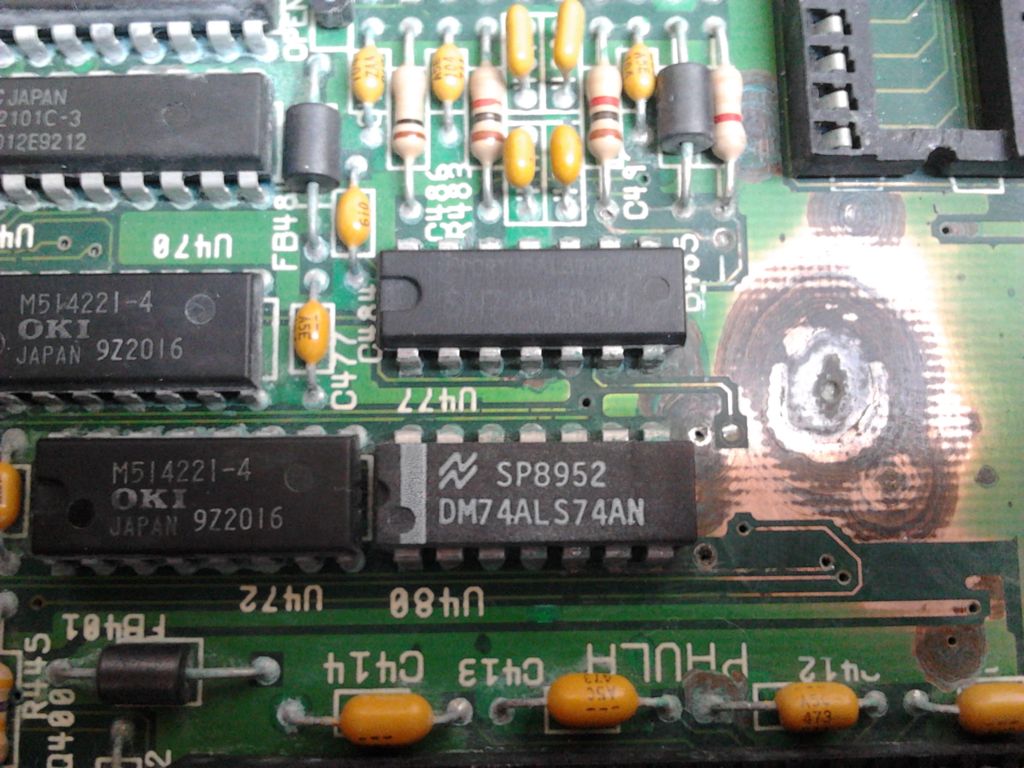

Zkusil sem to opatrně vybrousit lapovacím papírem, ale je to kurevsky hluboký. Když si všimnete u nápisu PAULA těch tmavších fleků, tak to je ta zrada pod povrchem...

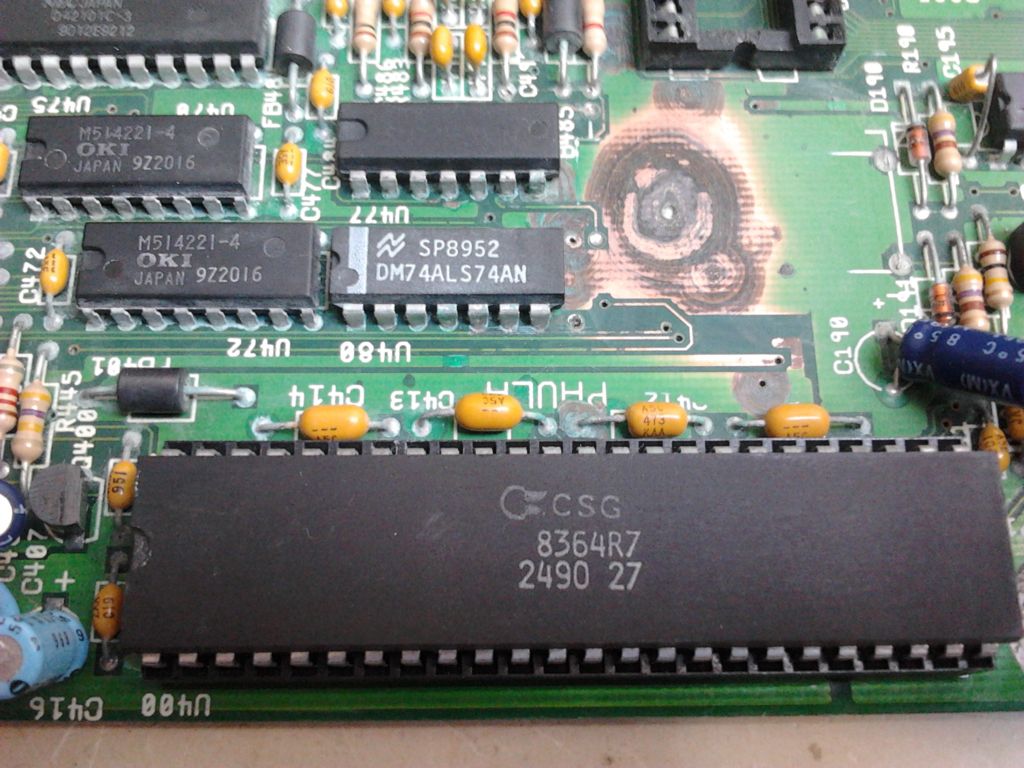

Tady je to trochu víc z blízka.



V podtatě celá oblast mezi Paulou, Denisou a Amber musí dolů, cesty a prokovy jsou poškozené a kdoví, jak to vypadá pod švábama...

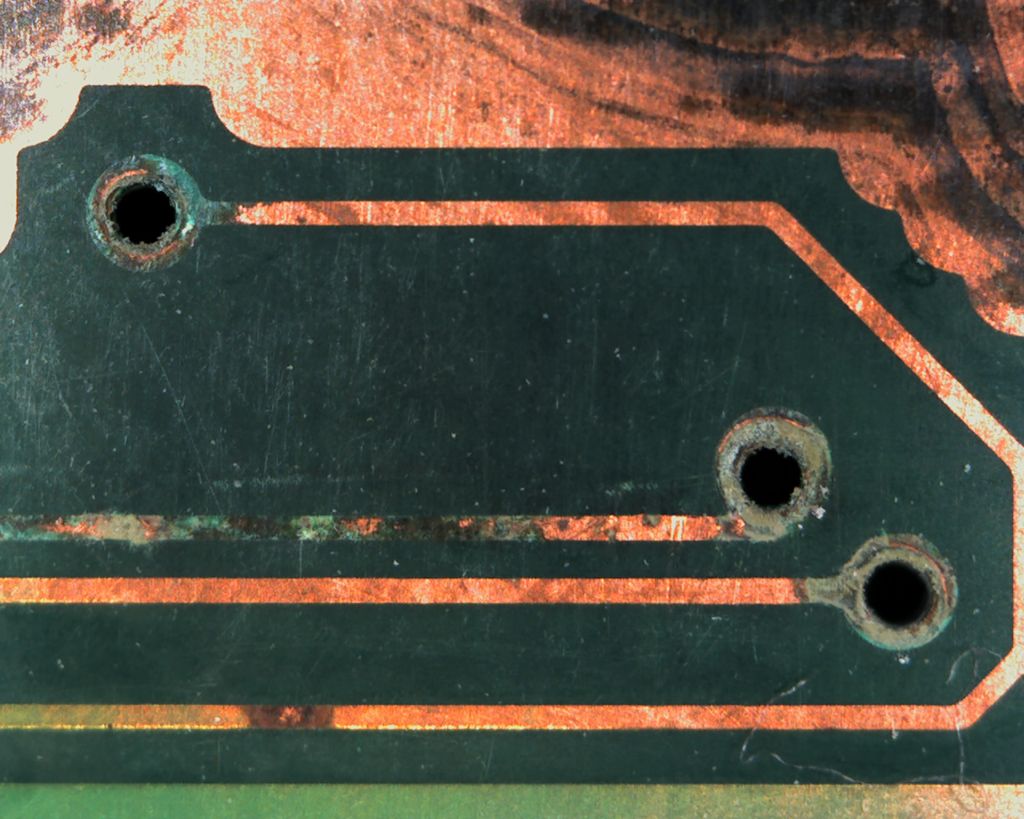

A na závěr obrázek z USB mikroskopu. Ten mluví za vše...

[uunek]

O: A3000 total repair

Jaky pouzivas USB mikroskop?

[IDEfix]

O: A3000 total repair

KÖNIG cmp-usbmicro10

[Boboo]

O: A3000 total repair

IDEfix:
Ja tu ma teraz nejake dosky ktore su podobne zhumplovane. Lak som zoskrabal, roztokom zneutralizoval, docistil zajdenu med jemnym mechanicky brusenim. Plosky odmastil a naniesol som novu zeleny ochrany UV lak a dal zapiec. Miesto je takmer ako nove UV Lak sa da kupit na eBay.

[Boboo]

O: A3000 total repair

IDEfix:
Ja tu ma teraz nejake dosky ktore su podobne zhumplovane. Lak som zoskrabal, roztokom zneutralizoval, docistil zajdenu med jemnym mechanicky brusenim. Plosky odmastil a naniesol som novu zeleny ochrany UV lak a dal zapiec. Miesto je takmer ako nove UV Lak sa da kupit na eBay.

Cez VIA prechodky som prepchal medeny drot a pretahovanim som vycistil aj oxidaciu v otvoroch, po ocisteni som otvor zalial cinom pomocou flux pasty, konecna fixacia UV lak.

[IDEfix]

O: A3000 total repair

IDEfix:
Ja tu ma teraz nejake dosky ktore su podobne zhumplovane. Lak som zoskrabal, roztokom zneutralizoval, docistil zajdenu med jemnym mechanicky brusenim. Plosky odmastil a naniesol som novu zeleny ochrany UV lak a dal zapiec. Miesto je takmer ako nove UV Lak sa da kupit na eBay.

Jj, lak mám ale horší je, že několik spojů je úplně pryč a budu je muset nahradit. A to ještě netuším, co je pod švábama za zvěrstvo...
Co používáš na neutralizaci ?

[Boboo]

O: A3000 total repair

Jj, lak mám ale horší je, že několik spojů je úplně pryč a budu je muset nahradit. A to ještě netuším, co je pod švábama za zvěrstvo...
Co používáš na neutralizaci ?

Kontak 60 necham odstat cca 3 hodiny. Na opravu kontaktov pouzima mrtve dosky odkial vyrezem cely vodic a ten naspat nalepim na reparovanu dosku. Ten UV lak pouzivam ako aj lepidlo, tiez ak su odrapnute plosky postup je ten isty. Plosky su pevne a da sa opatovne na ne letovat.

Je to taka gynekologia...

[jack-3d]

O: A3000 total repair

Na tom Aukru ale byly fotky jedoucí Amigy. To znamená že i přes prožranou desku a nějaké přerušené spoje ta Amiga funguje se vším všudy? Nebo se to nějak projevuje?

[IDEfix]

O: A3000 total repair

Amiga jela. Mistic, který ji pro mě v Praze přebíral ji vyzkoušel, ale jak dopodrobna nevím. Pak ji přeposlal a když mi dorazila do práce, tak sem ji nejdříve otevřel a když sem to viděl, tak sem ani neměl odvahu ji zapnout...

[IDEfix]

O: A3000 total repair

Cez VIA prechodky som prepchal medeny drot a pretahovanim som vycistil aj oxidaciu v otvoroch, po ocisteni som otvor zalial cinom pomocou flux pasty, konecna fixacia UV lak.

Já používám na protažení prokovů malé vrtáčky (rukojeti jsou z Lega)... S drátkem bych se asi nechytal, je to kurevsky "zarostlý".



Po pročištění "malých" protahnu zkrz tenký měděný "fous" z CYKY kabelu a na obou stranách zapájím.
Ten silnější vrtáček mám na prokovy po IO a na začištění vstupů do malých prokovů, aby šli líp propájet.

[IDEfix]

O: A3000 total repair

Kontak 60 necham odstat cca 3 hodiny. Na opravu kontaktov pouzima mrtve dosky odkial vyrezem cely vodic a ten naspat nalepim na reparovanu dosku. Ten UV lak pouzivam ako aj lepidlo, tiez ak su odrapnute plosky postup je ten isty. Plosky su pevne a da sa opatovne na ne letovat.

Je to taka gynekologia...

Na opravu silnějších spojů a plošek, třeba pod vyteklejma kundíkama, používám samolepící měděnou pásku



A na opravu tenkých, vlasových spojů lakovaný měděný vodič ze starého trafa...

[Boboo]

O: A3000 total repair

Prepoje cez VIA davam ked je mrtvy a vyhnity, tiez davnejsie som opravoval vodice s trafakovich medenich drotov

[IDEfix]

O: A3000 total repair

Tak, a jde do tuhýho - svlíkám desku... )

Upozorňuju, že následující technoporno není pro každého...



No, nevypadá to zrovna dobře...



Detail z mikroskopu je děsivý...



Patice od Pauly je taky chycená tím zeleným sajrajtem...

[MisticJoe]

O: A3000 total repair

Masakr! Tvoje schopnosti bych chtěl mít!

[jack-3d]

O: A3000 total repair

Držím palce ať se operace povede a klub spokojených třílitrářů rozroste ;oD
