    Reamiga – A3660

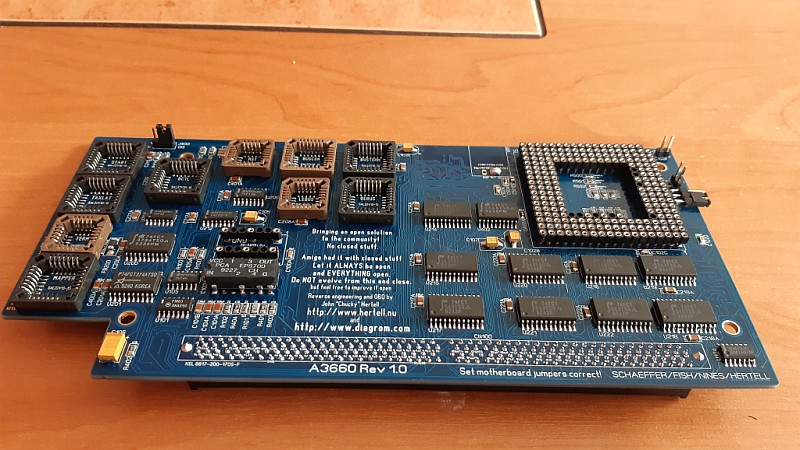

    Další z počinů Johna „Chucky“ Hertella je 68060/68040 turbokarta pro amigy 3000 a 4000, která je vylepšením původní karty A3640 od Commodore. Celé to začalo tím, že Chucky vytvořil návod v excelu na opravy původních karet A3640, které trpí na sežrání prokovů od vyteklých kondenzátorů. Překreslil celou původní pcb A3640 a po čase ji též upravil přidáním redukce z 68040 na 68060. A to už vznikla karta A3660. Výhoda je, že se dá použít 90% součástek z původní karty a jen se přesunou na nové pcb. Dále se dají rovnou vyměnit GALy za poslední revizi z A3640 a přidat hack na odstranění 2 waitstates , který lehce zrychlí přístup do pamětí.
    Dokumentace a postupy od Johna jsou zde https://wordpress.hertell.nu/?p=537 a zde http://www.reamiga.info/



    Pár postřehů ke stavbě
    Je to docela nenáročná karta na výrobu, která nevyžaduje žádné nastavení, tak kdo trochu umí pájet smd, určitě si ji zvládne postavit. Já samo před stavbou na youtube zkouknul několik videí, jak to lidé dělají, ale spíš než inspiraci jsem tak trochu zíral na to, jakou lidé na sobě páchají torturu tím, že při těchto projektech používají tenoučké hroty do pájky, které se spíš hodí na opravu telefonú, než na takovéto pájení. Chápu, každý má nějaký oblíbený styl. Tak já vám tak trochu podstrčím ten svůj, který je o dost rychlejší, výsledné spoje jsou kvalitně zapájené. Ale berte to jen jako tip.

    SMD odpory a kondenzátory – cinová pasta s fluxem a horký vzduch

    Veškeré IO a patice cpu a KEL- šikmý hrot nasadím, přidávám cín a jedu celou řadu najednou. Tento hrot je určený na pájení PCL součástek přímo na desku a má tu parádní vlastnost, že přebytečný cín jakoby odsává.
    Patice pro GAL – velký kulatý seřízlý, přejedu celou stranu najednou, přebytečný cín opět zůstane na hrotu.
    Klikni pro plné zobrazení obrázku  Jméno: A3660_1.jpg Počet zobrazení: 0 Velikost: 143,8 KB ID: 148435




    Klikni pro plné zobrazení obrázku  Jméno: A3660_2.jpg Počet zobrazení: 0 Velikost: 74,6 KB ID: 148436




    Klikni pro plné zobrazení obrázku  Jméno: A3660_3.jpg Počet zobrazení: 0 Velikost: 117,7 KB ID: 148437




    Klikni pro plné zobrazení obrázku  Jméno: A3660_4.jpg Počet zobrazení: 0 Velikost: 100,0 KB ID: 148438




    Klikni pro plné zobrazení obrázku  Jméno: A3660_5.jpg Počet zobrazení: 0 Velikost: 163,6 KB ID: 148439




    Klikni pro plné zobrazení obrázku  Jméno: A3660_6.jpg Počet zobrazení: 0 Velikost: 123,3 KB ID: 148440




    Klikni pro plné zobrazení obrázku  Jméno: A3660_7.jpg Počet zobrazení: 0 Velikost: 149,0 KB ID: 148441




    Klikni pro plné zobrazení obrázku  Jméno: A3660_8.jpg Počet zobrazení: 0 Velikost: 142,8 KB ID: 148442




    Klikni pro plné zobrazení obrázku  Jméno: A3660_9.jpg Počet zobrazení: 0 Velikost: 120,9 KB ID: 148443




    Klikni pro plné zobrazení obrázku  Jméno: A3660_10.jpg Počet zobrazení: 0 Velikost: 87,4 KB ID: 148444


    Klikni pro plné zobrazení obrázku  Jméno: A3660_11.jpg Počet zobrazení: 0 Velikost: 37,2 KB ID: 148445



    Ještě proběhl upgrade CPU z 68040 na 68060 (doosazení 3,3V regulátoru, přehození jumperu na 060 a ještě jsem přidal kondenzátor na regulátor (zlepšení stability)
    Klikni pro plné zobrazení obrázku  Jméno: 68060_1.jpg Počet zobrazení: 0 Velikost: 210,5 KB ID: 148677



    Provoz full 68060 vyžaduje buď upravený kickstart 3.1, nebo použití kickstartu 3.1.4 - plná podpora 68060 cpu
    Klikni pro plné zobrazení obrázku  Jméno: 68060_3.jpg Počet zobrazení: 0 Velikost: 72,9 KB ID: 148678



    A na závěr sysinfo, výkonově to není vůbec špatné
    Klikni pro plné zobrazení obrázku  Jméno: 68060_2.jpg Počet zobrazení: 0 Velikost: 189,9 KB ID: 148679

    Naposledy upravil drake; 04.04.2021, 11:27:38.
