    #16
    Z technického hľadiska by bolo fajn ten popis pinov mať. Z hľadiska vzácnosti a ďalšej nereprodukovateľnosti HW je fajn, že to zostane tak, ako to výrobca navrhol, otestoval a prehlásil za dlhodobo stabilný produkt. Som trochu v podobnej situácii s PPC Apple - viem, ako ho môžem pretaktovať, ale po upgrade iných komponentov je každý z nich dostatočne rýchly a ja sa teším na čo najdlhšie využívanie toho, čo mám. Teraz mám skôr problém: ktorý z nich si nechať... A tak, aj keď ich neviem všetky naraz využiť, ich mám zatiaľ všetky. (Tá low-cost-optimized konštrukcia 1 hlava, 1 pár rúk a k tomu ešte veľmi limitovaná životnosť výrazne skrátená povinnou údržbou, drahými náplňami a dlhými povinnými prestávkami medzi pracovnými cyklami mi niekedy dosť vadí. Ale už som si tak-nejak zvykol... )

    Komentovat

      #17
      Autorem citovaného textu je ghh Přejít na původní příspěvek
      Rád bych ti pomohl, ale do hardware se už zásadně nehrabu. Takže taky nevim. Kdyby něco nevyšlo můžeš si u mě vybrat náhradní díly ze dvou pegů.
      Ahoj,

      tak jsem trochu postoupila. Ozval se mi Thomas Knäbel z bPlanu. Poslal mi tabulku a schemátko. Takže jsem blízko. Jen potřebuji identifikovat jednotlivé piny na desce a hodnoty SMD odporů na nich.
      Chtěla bych Tě i ostatní požádat, kdo máte na Pegasos (1 nebo 2) G3 750Cx(e) kartu o pomoc.

      Já mám kartu Pegasos 1 G3 na 600MHz ( tj. násobič x6) - to vím jak vypadá.

      Pokud máte někdo jinou variantu (například G3 600 MHz z Pegasosu 2 = násobič x4.5) nebo jakoukoli jinou, prosím, pošlete mi foto násobiče a údaje o frekvenci CPU a frekvenci FSB sběrnice. (obě frekvence se zjistí z v menu Ambientu, System Monitor/System details).

      Děkuji.
      Naposledy upravil sailor; 07.02.2022, 16:34:28.
      AmigaOS3: Amiga 1200
      AmigaOS4: Micro A1-C, AmigaOne XE, Pegasos II, Sam440ep, Sam440ep-flex, Sam460LE, AmigaOneX1000
      MorphOS: Efika 5200b, Pegasos I, Sam460LE      ​, Pegasos II, Powerbook G4, Mac Mini, iMac G5, Powermac G5 Quad
      • Poděkování 1

      Komentovat

        #18
        Nejde se nezeptat. Když už jsi tedy byla v kontaktu s Knäbelem z bPlanu, proč jsi se ho na to rovnou nezeptala?
        Amiga 1200, Blizzard 1230 / 50MHz, 32MB Fast RAM, CF 8GB, OS 3.2

        Komentovat

          #19
          Nooo, protože se mi nechce. Přijde mi blbé ho znovu otravovat. Byla jsem ráda, že mi vůbec odpověděl. A odpověď byla dosti stručná. Neznáme se a nemyslím že by měl čas vybavovat se s každým komu přišel v posledních dvaceti letech do ruky Pegasos.
          Popravdě, málokdo by po takové době byl vůbec ochoten někde něco hledat v archivu kvůli mailu neznámého člověka. Jsem mu vděčná i za to.

          Ale ono by stejně nevadilo, když už další zapojení neseženu.
          Vím teď přesně které jsou čtyři piny násobiče na desce, a znám tabulku PLL konfigurace (4bity).
          Dva z těch pinů přiřadit dovedu podle známých zapojení, a ty druhé dva pak s velkou pravděpodobností podle jejich pořadí.

          Navíc jsem se koukala, co by se stalo, kdyby přece jen ty zbylé byly otočené, a naštěstí vůbec nic. Násobky x6.5 a x7, které potřebuji, mají ty inkriminované piny identické

          AmigaOS3: Amiga 1200
          AmigaOS4: Micro A1-C, AmigaOne XE, Pegasos II, Sam440ep, Sam440ep-flex, Sam460LE, AmigaOneX1000
          MorphOS: Efika 5200b, Pegasos I, Sam460LE          ​, Pegasos II, Powerbook G4, Mac Mini, iMac G5, Powermac G5 Quad
          • Poděkování 2

          Komentovat

            #20
            Takže cesta k experimentování je teda volná?
            Amiga 1200, Blizzard 1230 / 50MHz, 32MB Fast RAM, CF 8GB, OS 3.2

            Komentovat

              #21
              Zatím ano. Teď ještě aby mi kartu nezkazili až tam budou pájet DIP switche. Ale snad ne, kdysi u Pegase 2 to udělali bezvadně.
              AmigaOS3: Amiga 1200
              AmigaOS4: Micro A1-C, AmigaOne XE, Pegasos II, Sam440ep, Sam440ep-flex, Sam460LE, AmigaOneX1000
              MorphOS: Efika 5200b, Pegasos I, Sam460LE              ​, Pegasos II, Powerbook G4, Mac Mini, iMac G5, Powermac G5 Quad
              • Poděkování 2

              Komentovat

                #22
                Tak napájení DIPswitchů se povedlo a v sekci články je povídání o tom, jak to dopadlo.
                Je to dlouhé, ale také to ve skutečnosti dlouho trvalo.
                AmigaOS3: Amiga 1200
                AmigaOS4: Micro A1-C, AmigaOne XE, Pegasos II, Sam440ep, Sam440ep-flex, Sam460LE, AmigaOneX1000
                MorphOS: Efika 5200b, Pegasos I, Sam460LE                ​, Pegasos II, Powerbook G4, Mac Mini, iMac G5, Powermac G5 Quad
                • Poděkování 1

                Komentovat

                  #23
                  Moc pekny clanek. Jen marne hledam nejake foto implementace tech DIP switchu.

                  Komentovat

                    #24
                    No trošičku je to tam vidět na té fotce CPU s ventilátorem. Ani jsem to tam nedávala, když je to vlastně k ničemu.
                    Tak kdyžtak tady před:

                    Klikni pro plné zobrazení obrázku Jméno: PLL1.jpg Počet zobrazení: 126 Velikost: 94,3 KB ID: 154632

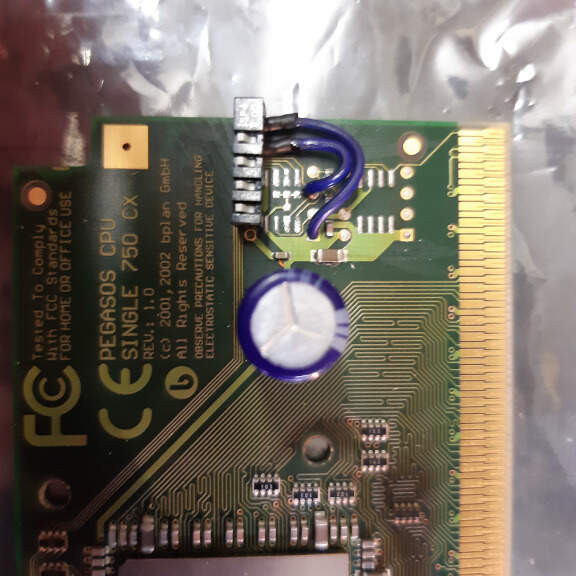

                    a po:

                    Klikni pro plné zobrazení obrázku Jméno: PLL2.jpg Počet zobrazení: 125 Velikost: 83,8 KB ID: 154633

                    DIPSwitch také není napájen přímo na místo kam se dávaly rezistory (ty čtyři propojené ctverečkové plošky) ale do těch připravených kulatých otvorů. CFG_0-2 napřímo, a CFG3 a +3V pomocí drátku. Hezky mi to vymyslel.
                    Přiložené soubory
                    AmigaOS3: Amiga 1200
                    AmigaOS4: Micro A1-C, AmigaOne XE, Pegasos II, Sam440ep, Sam440ep-flex, Sam460LE, AmigaOneX1000
                    MorphOS: Efika 5200b, Pegasos I, Sam460LE                    ​, Pegasos II, Powerbook G4, Mac Mini, iMac G5, Powermac G5 Quad
                    • Poděkování 4

                    Komentovat

                      #25
                      Sailor ,

                      Paráda

                      https://twitter.com/amigatronics/sta...255344136?s=21
                      😁
                      👍
                      Akorat čítam tvoj super report Peg1
                      👍
                      Powerbook G4 A1138,MOS 3.18,OSX Tiger + LubuntuPPC 16.04
                      Mkr.Tower Inf.II,Amiga 1200,BPPC603e+/210MHz/060/50MHz,256MB Ram,BVision, SCSI 2.5" 80GB,AOS3.2,MOS,AOS4.1FE
                      E/Box Tower,Amiga 1200,Blizzard 1260/50MHz,128MB Ram,Mediator 1200TX,Voodoo 3 2000,SB128,Fast ETH,CF 8GB,AOS3.9
                      Amiga 600,X601,Furia EC020,SMC PCMCIA WiFi Network Card
                      AmigaCD32 + TF330 64MB RAM

                      registered on https://amigamap.com/amiga-slovak_republic.html
                      live on https://live.amigamap.com

                      Komentovat

                        #26
                        Nojo, nějak to žije vlastním životem. Akorát mě mrzí, že to nakonec přetaktovat nešlo.
                        AmigaOS3: Amiga 1200
                        AmigaOS4: Micro A1-C, AmigaOne XE, Pegasos II, Sam440ep, Sam440ep-flex, Sam460LE, AmigaOneX1000
                        MorphOS: Efika 5200b, Pegasos I, Sam460LE                        ​, Pegasos II, Powerbook G4, Mac Mini, iMac G5, Powermac G5 Quad

                        Komentovat

                          #27
                          Myslím, že nateraz nevadi, mozno sa vyskytne cpu modul s inou G3 a to by potom mohlo ist.

                          Ešte raz , super report, a takisto super bol benchmark 2020, MOS, AOS
                          👍

                          Mmchd
                          Už mám doma nejakú dobu druhu dosku PEG2 a chystám sa ho spustiť a použiť hdd od tej doby, čo ešte fungoval moj pôvodný od 2004 😁 mám tam ešte MOS2.5 😁, tak som zvedavý, jed sa tak udeje, že čo mna čaká.
                          Naposledy upravil Falcon_11; 21.02.2022, 12:38:06.
                          Powerbook G4 A1138,MOS 3.18,OSX Tiger + LubuntuPPC 16.04
                          Mkr.Tower Inf.II,Amiga 1200,BPPC603e+/210MHz/060/50MHz,256MB Ram,BVision, SCSI 2.5" 80GB,AOS3.2,MOS,AOS4.1FE
                          E/Box Tower,Amiga 1200,Blizzard 1260/50MHz,128MB Ram,Mediator 1200TX,Voodoo 3 2000,SB128,Fast ETH,CF 8GB,AOS3.9
                          Amiga 600,X601,Furia EC020,SMC PCMCIA WiFi Network Card
                          AmigaCD32 + TF330 64MB RAM

                          registered on https://amigamap.com/amiga-slovak_republic.html
                          live on https://live.amigamap.com
                          • Poděkování 1

                          Komentovat

                            #28
                            Tak to držím palce, ať jsi úspěšný. Kdyby ses rozhodl pro přetaktování, tak mám teď podklady na G3 i G4 CPU. G4 bylo krásně popsáno na Proberových stránkách, ale už nejsou dostupné.
                            AmigaOS3: Amiga 1200
                            AmigaOS4: Micro A1-C, AmigaOne XE, Pegasos II, Sam440ep, Sam440ep-flex, Sam460LE, AmigaOneX1000
                            MorphOS: Efika 5200b, Pegasos I, Sam460LE                            ​, Pegasos II, Powerbook G4, Mac Mini, iMac G5, Powermac G5 Quad

                            Komentovat
