    #1

    Mitsumi D359T6

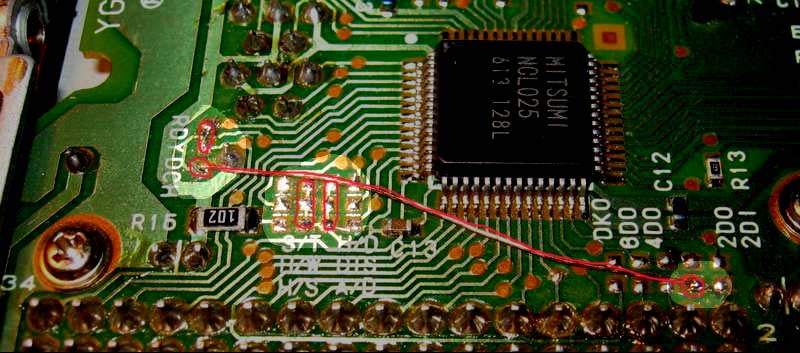

    1. propojku (0 ohm rezistor) vlevo z DCH přehodit na RDY (já rezistor vyhodil, co s ním)
    2. Tím se uvolní výstup DCH - ten propojit z pinem 2 konektoru FDD (zde lakovaný drát).
    3. Propojit A/D solderpady - nastavuje D0 (nevšímat si jumperů vpravo, ty neslouží k drive select ale pouze k určení pinu kde bude - PC kablik přetočený bastlik)

    hotovson
    Naposledy upravil Chain; 29.12.2006, 11:19:30.
    Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.
    Tagy: Žádné
    #2
    A solaris by mohl udělat ostrou fotku D359T7, z té mazaniny není moc poznat co kde propojil
    Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

    Komentovat

      #3
      Autorem citovaného textu je Chain Přejít na původní příspěvek
      A solaris by mohl udělat ostrou fotku D359T7, z té mazaniny není moc poznat co kde propojil
      taky sem na to koukal jal je to zamlžený
      A500,A600,A1200,věž a pak?POBLIJU PC!!!BLE...FUJ...BLEBLEBLE ÍT´ÁCI sou ŠIT´ÁCI...hihihi.ATARI NA KARI!!!
      WHDload reg.Oldrick.lha

      Komentovat

        #4
        Autorem citovaného textu je oldrick Přejít na původní příspěvek
        taky sem na to koukal jal je to zamlžený
        Sakra, mechaniku uz davno nemam a poradny fotak taky ne. Takze mate smulu. Musi ji vyfotit nekdo, kdo ji upravoval taky
        I love Amiga

        Komentovat

          #5
          Koupil sem na aukru mitsumku, treba to bude T6
          Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

          Komentovat

            #6
            Je to T6 kouknem se ji do pajšlu

            pajšl stejnej, uprava opet 100%
            Naposledy upravil Chain; 29.01.2007, 17:21:45. Důvod: pridano
            Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

            Komentovat

              #7
              jsem taky jeji stastnej majitel Sice uz dosluhuje, ale zkusil bych ji predelat, i kdyz to asi nezvladnu.
              Jenom dotaz - pochopil jsem to spravne a takhle se to propoji?
              Pak uz asi neni potreba pouzivat ten swapovanej kabel (pin 2 a 34), to uz se udela rovnou na mechanice, jak tak koukam, doufam..
              Přiložené soubory
              A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

              Komentovat

                #8
                drat mas ok, pajeci plosky spatne, musis e propojit ty A/D . dva piny vpravo dole v te matici
                Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

                Komentovat

                  #9
                  diky Chaine, ted uz to chapu. Uvidime, jak se zadari. Jinak co si vzpominam, delala ta mechanika na pc takovou vec ze nekdy prestala tocit kotoucek. Jestli ji chybela promazavaci stava do motorku ci co nevim, hmm.
                  A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

                  Komentovat

                    #10
                    tak uprava se zadarila a uz to slape v amize. Skutecne kompatibilita vyborna, ADOS, NDOS, XCopy - vsechno ok.
                    Ale mam s ni jeden problem, pokud tam dam DOSovou disketu a zacina bootovat, snazi se ale nechyti se a vyhodi - Not a DOS disk in drive... pak se musi vyndat zandat a teprve jede. To dela vzdycky (snad jen 1x ze 20 pokusu se povedlo najet ok), zatimco NDOS startuje vzdy v poho (test u A4000). Ale prikladam to uz stari a kvalite disketovky samotny-uz na pc zlobila, takze spis jsem si to chtel jen zkusit.
                    Jinak dik Chainovi za kvalitni navod na modifikaci
                    A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

                    Komentovat

                      #11
                      zkusil bych jeste vycistit hlavy lihem, a to hlavne vopatrne s citem
                      Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

                      Komentovat

                        #12
                        Vycisteno, ale stejne je to stale to same..
                        A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

                        Komentovat

                          #13
                          správná modifikace

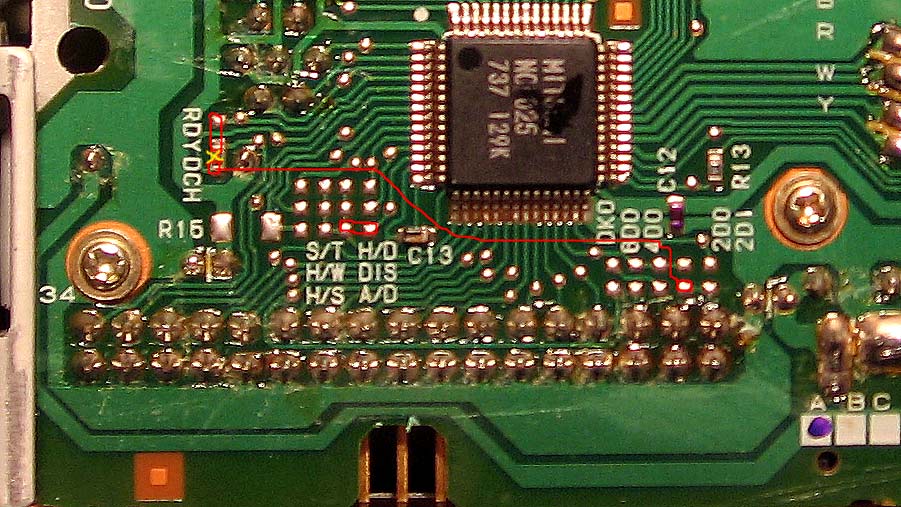

                          Tady by měla být správná modifikace, nakolik si to zpětně vybavuju. červené propojky - propojit, žlutě - rezistor vyhodit.
                          Přiložené soubory
                          A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

                          Komentovat

                            #14
                            Autorem citovaného textu je Chain Přejít na původní příspěvek
                            1. propojku (0 ohm rezistor) vlevo z DCH přehodit na RDY (já rezistor vyhodil, co s ním)
                            2. Tím se uvolní výstup DCH - ten propojit z pinem 2 konektoru FDD (zde lakovaný drát).
                            3. Propojit A/D solderpady - nastavuje D0 (nevšímat si jumperů vpravo, ty neslouží k drive select ale pouze k určení pinu kde bude - PC kablik přetočený bastlik)

                            hotovson
                            Prosím Vas môže mi niekto napisať alebo lepšie odfotit do zapojenie? Je to toho uz vela napisane a neviem ktoré zapojenie je teda psravne. Dakujem
                            WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

                            Komentovat

                              #15
                              Posledni obrazek od Amigouna odpovida tomu slovnimu popisu.
