    #1

    Terrible Fire 1230 / 50 Mhz + FPU

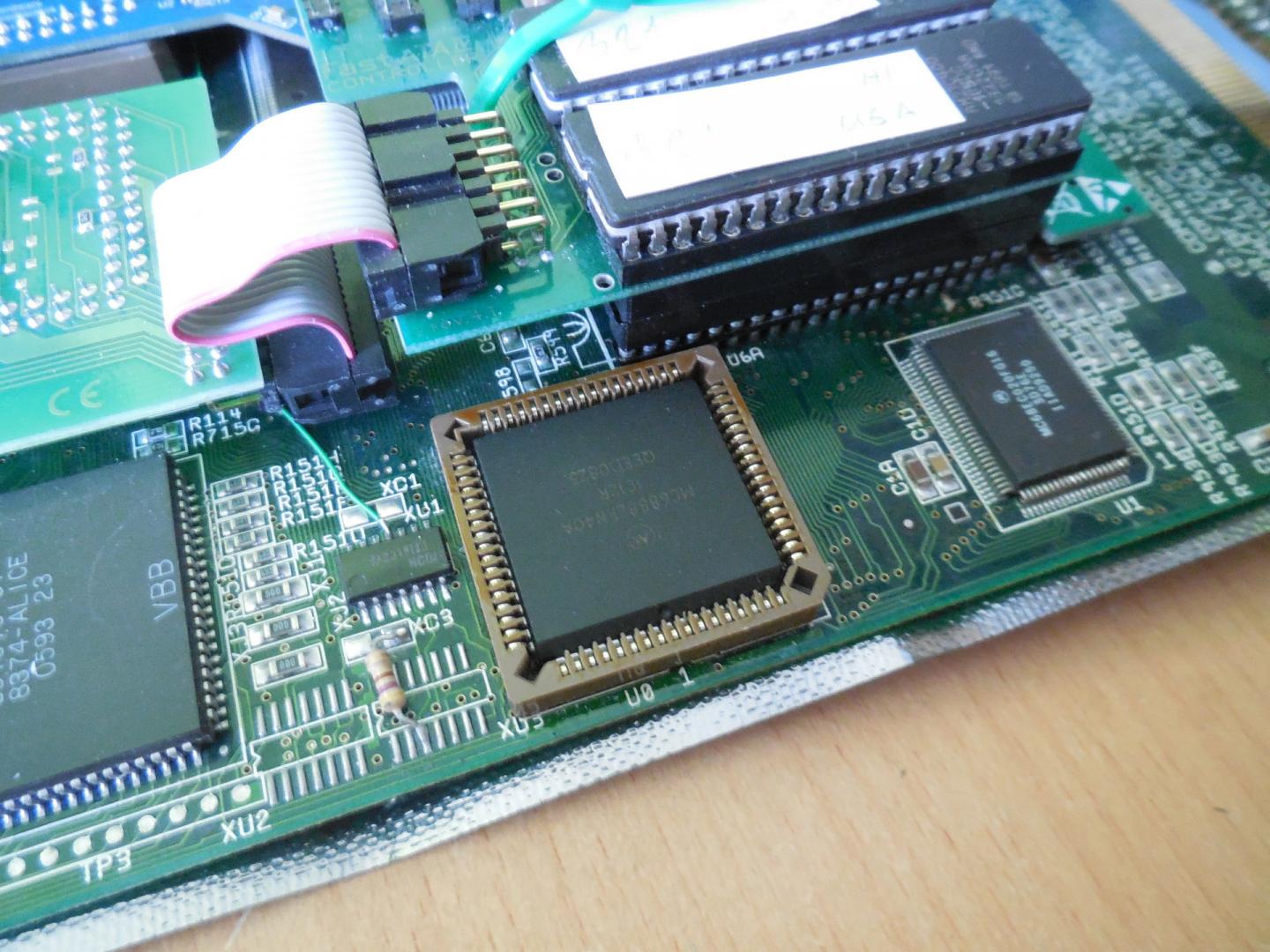

    Před časem jsem na kanále Casual Retro Gamer našel video, jak na kartu Terrible Fire 1230 přidat jednoduše matematický koprocesor, neboli FPU. A protože EXA, kterému Amiga původně patřila, patici na koprocesor už před mnoha lety napájel (tohle bych fakt nedal), tak to bylo hodně jednoduché. Zatím jen výsledky z AIBB s koprocesorem a bez něj.

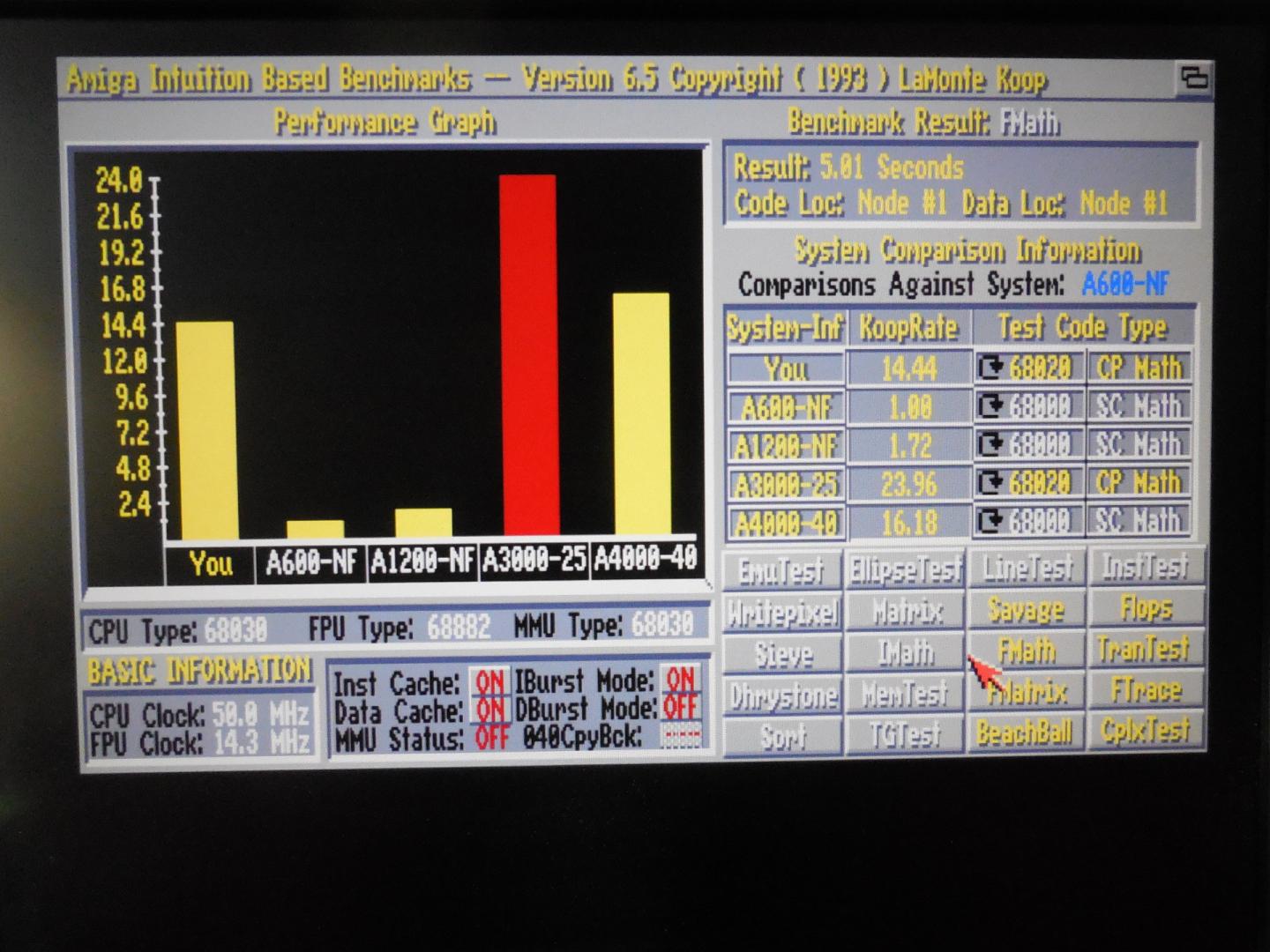

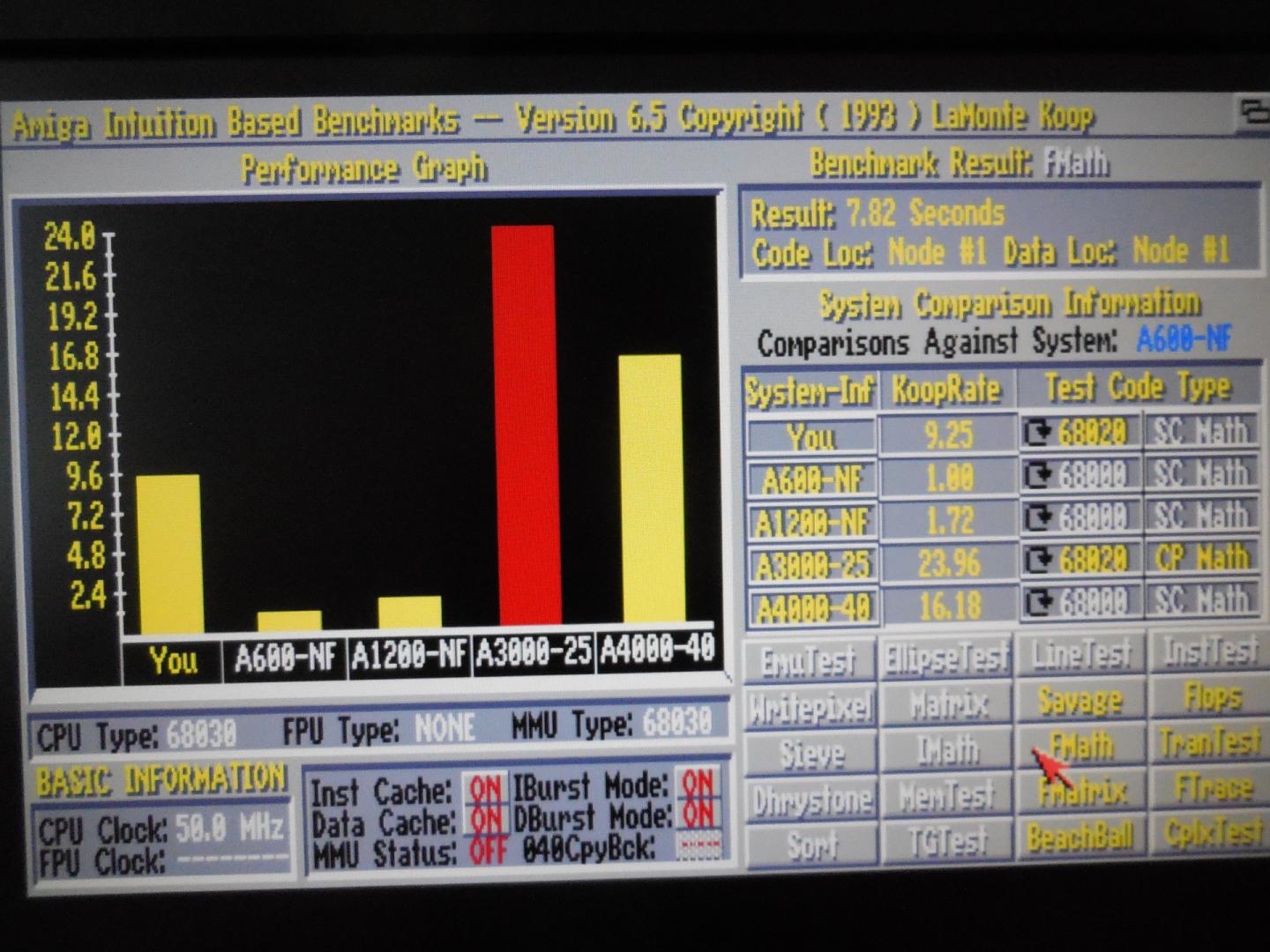

    Bez FPU je výsledek 9.25, s FPU jen na 14.3 MZu pak 14.44.

    Klikni pro plné zobrazení obrázku Jméno: 00_fpu.jpg Počet zobrazení: 538 Velikost: 210,5 KB ID: 161046Klikni pro plné zobrazení obrázku Jméno: 01_fpu_off.jpg Počet zobrazení: 612 Velikost: 183,3 KB ID: 161044Klikni pro plné zobrazení obrázku Jméno: 02_fpu_on.jpg Počet zobrazení: 521 Velikost: 181,8 KB ID: 161045

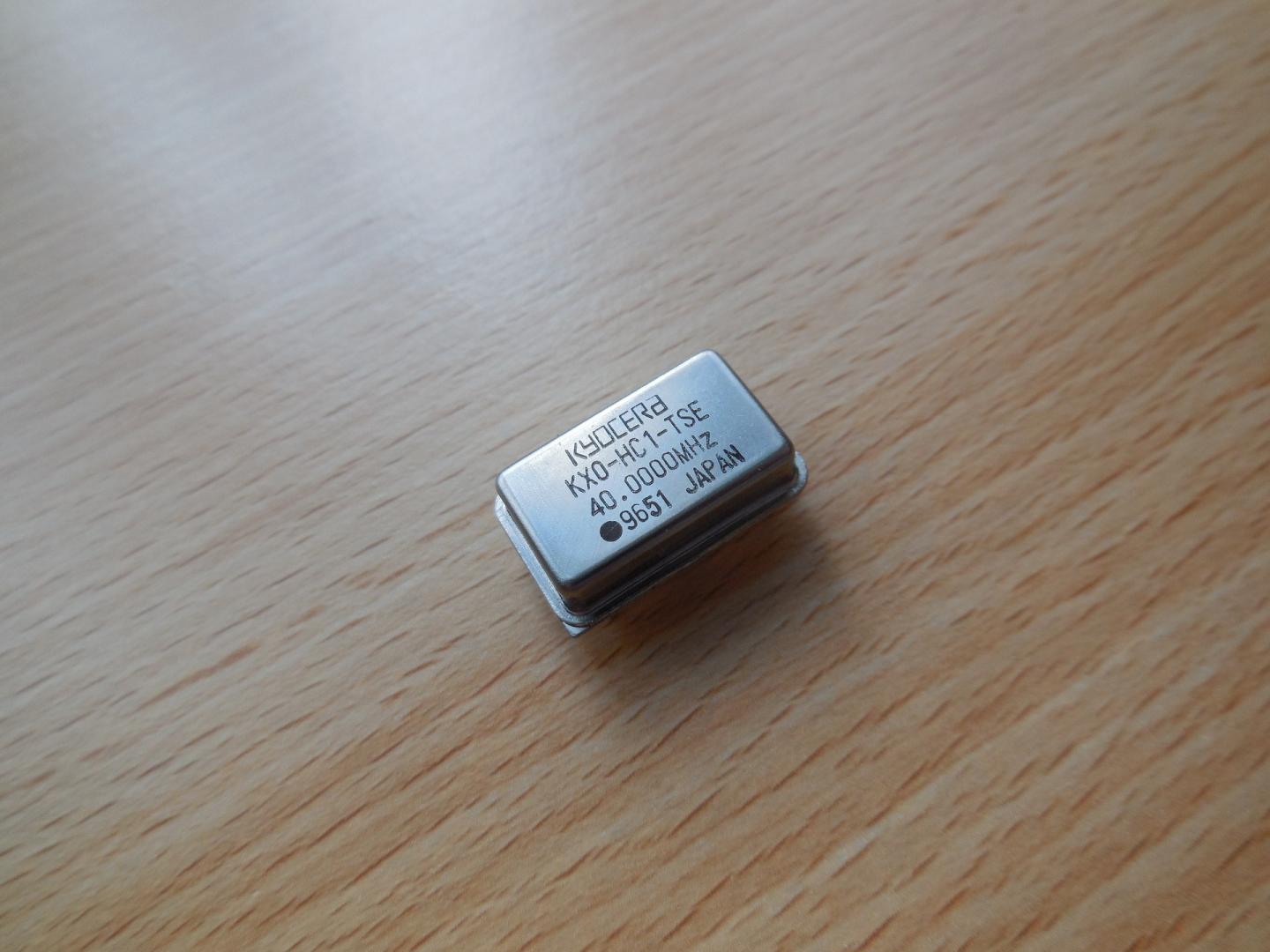

    No a protože se už ukázal i druhý díl návodu, jak upravit Amigu aby používala i nový 40 MHz krystal, tak už jen čekám na pár věcí do dílny a začnu si hrát dál. Ale tak zatím to funguje a už jde používat i software, které FPU vyžadují (Imagine, Lightwave atd...)

    Klikni pro plné zobrazení obrázku Jméno: crystal.jpg Počet zobrazení: 519 Velikost: 111,9 KB ID: 161047
    Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite (Rasberry Pi 4B), FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), 3x extérní DD mechanika​, LinkSys EC10T​
    Tagy: fpu, terrible fire 1230
    • Poděkování 3
    #2
    "FPU jen na 14.3 MZu pak 14.44."
    Proč 14.3 pak 14.44? V souvislosti kdy bez FPU 9.25 tomu nerozumím, proč 3 údaje a ne 2 údaje?
    Amiga - PMD 85

    Komentovat

      #3
      Protože výsledek je s koprocesorem běžícím jen na 14.3 MHz, což je základní hodnota Amigy bez krystalu. To je na tom screenu to FPU Clock. Přidáním toho krystalu by se to mělo zase zvýšit. To zase vysvětluje na tom druhém videu. Jakože to beze nastavení koprocesoru podle základní desky, ne z turbokarty.
      Naposledy upravil Prober (CADA); 22.02.2023, 19:54:20.
      Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite (Rasberry Pi 4B), FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), 3x extérní DD mechanika​, LinkSys EC10T​

      Komentovat

        #4
        V tomto je TerribleFire 1230 dobrý, že nezakazuje FPU na desce.
        Já mám FPU na desce jen na těch 14 MHz - takhle jsem to koupila.
        A pak jsem zkoukla i to tvé druhé video.
        A pak jsem ještě našla jednodušší variantu, FPU na desce "jen" na 28 MHz, bez vlastního krystalu, jen přetažený clock signál - tady uživatel dgunlapsd (#17)

        Jinak jsem to pak už dál neřešila, kolega v práci mi připájel FPU patici na ACA ( na mé pájení už je to také high level ), já tam FPU pak jenom zacvakla

        Držím ti palečky ať se to ti povede. Také nesnáším být bez něčeho ( FPU ) co mít můžu, i když jsem četla velkou spoustu názorů že na Amize je FPU téměř k ničemu. Tuhle vlastnost zde na fóru někdo krásně nazval "syndrom prázdného slotu", tak jsem ráda že tou nemocí netrpím jen já.
        Naposledy upravil sailor; 22.02.2023, 20:22:00.
        AmigaOS3: Amiga 1200
        AmigaOS4: Micro A1-C, AmigaOne XE, Pegasos II, Sam440ep, Sam440ep-flex, Sam460LE, AmigaOneX1000
        MorphOS: Efika 5200b, Pegasos I, Sam460LE        ​, Pegasos II, Powerbook G4, Mac Mini, iMac G5, Powermac G5 Quad
        • Poděkování 5

        Komentovat

          #5
          Jo, já měl problém s tou vsuvkou "jen na 14.3 MZu". Díky za vysvětlení, již jsem v obraze
          Amiga - PMD 85

          Komentovat

            #6
            O syndromu prázdného slotu tady může povídat spousta lidí
            Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite (Rasberry Pi 4B), FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), 3x extérní DD mechanika​, LinkSys EC10T​
            • Poděkování 3

            Komentovat

              #7
              Dneska mi přišly všechny potřebné věci, takže se začnu věnovat připájení 40 MHz krystalu na desku. Sám jsem zvědavý, jestli to dopadne.
              Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite (Rasberry Pi 4B), FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), 3x extérní DD mechanika​, LinkSys EC10T​
              • Poděkování 2

              Komentovat

                #8
                Tak jsem se tomu zase aktivně věnoval, abych mohl měřit jednotlivé rozdíly ve výkonu. Takže nejdřív Amiga bez turba a bez FPU, potom bez turba ale s FPU, následně s turbem a bez FPU a nakonec
                s turbem a FPU, A někdy mezitím se to FPU rozhodlo, že se nenechá tak často vytahovat a zase nasazovat, až mu odpadly dvě nožičky.

                Naštěstí mě včera napadlo si ještě objednat z Číny dalších pět koprocesorů, do zásoby pro další Amigu. Takže ponaučení do příště
                Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite (Rasberry Pi 4B), FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), 3x extérní DD mechanika​, LinkSys EC10T​

                Komentovat

                  #9
                  O devět dní později...

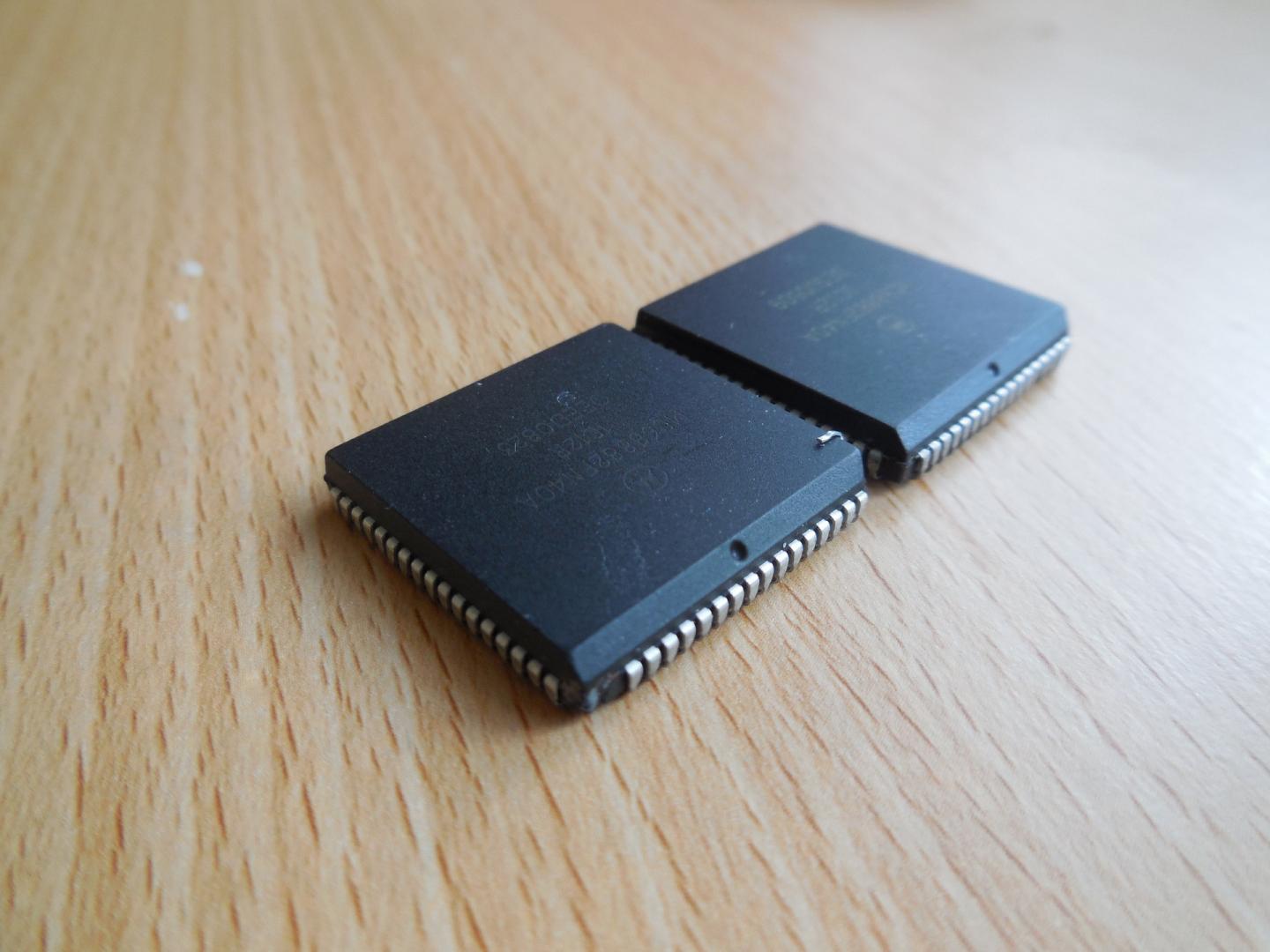

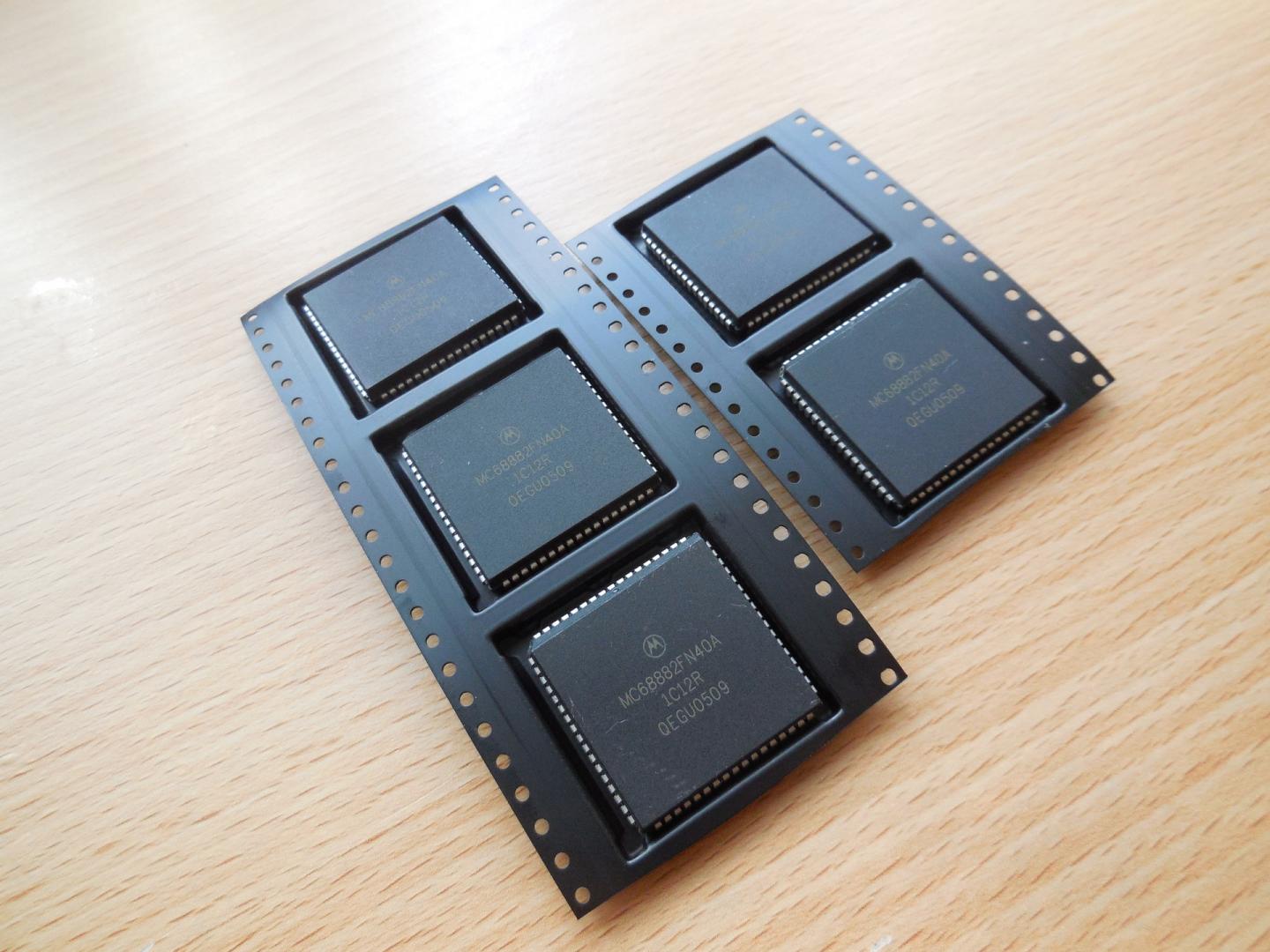

                  Klikni pro plné zobrazení obrázku Jméno: fpu_01.jpg Počet zobrazení: 422 Velikost: 157,4 KB ID: 161573Klikni pro plné zobrazení obrázku Jméno: fpu_02.jpg Počet zobrazení: 403 Velikost: 114,4 KB ID: 161574
                  Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite (Rasberry Pi 4B), FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), 3x extérní DD mechanika​, LinkSys EC10T​
                  • Poděkování 5

                  Komentovat

                    #10
                    Jako nové to vypadá pěkně, divím se, že to ještě někdo vůbec vyrábí a jde to sehnat. A proč vlastně jen 40Mhz, to je problém sehnat 50Mhz verze?
                    Amiga 1200, Blizzard 1230 / 50MHz, 32MB Fast RAM, CF 8GB, OS 3.2

                    Komentovat

                      #11
                      Poznám tieto verzie
                      PLCC 40MHZ (sú aj na menej MHz)
                      PGA 50MHz
                      Powerbook G4 A1138,MOS 3.18,OSX Tiger + LubuntuPPC 16.04
                      Mkr.Tower Inf.II,Amiga 1200,BPPC603e+/210MHz/060/50MHz,256MB Ram,BVision, SCSI 2.5" 80GB,AOS3.2,MOS,AOS4.1FE
                      E/Box Tower,Amiga 1200,Blizzard 1260/50MHz,128MB Ram,Mediator 1200TX,Voodoo 3 2000,SB128,Fast ETH,CF 8GB,AOS3.9
                      Amiga 600,X601,Furia EC020,SMC PCMCIA WiFi Network Card
                      AmigaCD32 + TF330 64MB RAM

                      registered on https://amigamap.com/amiga-slovak_republic.html
                      live on https://live.amigamap.com
                      • Poděkování 1

                      Komentovat

                        #12
                        PLCC 40MHZ v pohode chodia na 60MHz nad uz zhoria (skusenost)
                        Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                        Furiatune homepage
                        • Poděkování 3

                        Komentovat

                          #13
                          Takže by nebyl problém použít i 50Mhz krystal?
                          Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite (Rasberry Pi 4B), FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), 3x extérní DD mechanika​, LinkSys EC10T​

                          Komentovat

                            #14
                            Autorem citovaného textu je Boboo Přejít na původní příspěvek
                            PLCC 40MHZ v pohode chodia na 60MHz nad uz zhoria (skusenost)
                            Pohrával som sa s myšlienkou, že som chcel skúsiť FPU na A1200 doske s 50mhz crystalom, ale s PGA FPU, lebo 50mhz, len to je problem. (Existuje vôbec nejaký adapter PLCC samec na PGA samica ?)(asi by som si to musel nejako vyrobiť) 😁.
                            Ale teraz, keď Boboo potvrdil, že v pohode 50mhz vládnu 40mhz verzie PLCC FPU, tak žiadny adapter by byt nemusel. 😁
                            Powerbook G4 A1138,MOS 3.18,OSX Tiger + LubuntuPPC 16.04
                            Mkr.Tower Inf.II,Amiga 1200,BPPC603e+/210MHz/060/50MHz,256MB Ram,BVision, SCSI 2.5" 80GB,AOS3.2,MOS,AOS4.1FE
                            E/Box Tower,Amiga 1200,Blizzard 1260/50MHz,128MB Ram,Mediator 1200TX,Voodoo 3 2000,SB128,Fast ETH,CF 8GB,AOS3.9
                            Amiga 600,X601,Furia EC020,SMC PCMCIA WiFi Network Card
                            AmigaCD32 + TF330 64MB RAM

                            registered on https://amigamap.com/amiga-slovak_republic.html
                            live on https://live.amigamap.com

                            Komentovat

                              #15
                              Dal by sa pouzit nasobic, je to mensie ako krystal 4x 14MHz=56MHz. Obvod je ICS570 je v prevedeni 5V a 3,3V. Da sa to napchat do velkosti DIP 14 cize velkost oscilatora.
                              Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                              Furiatune homepage

                              Komentovat
