    Amiga 1200 - lego

    Hvězdné datum 22.09.2023, 22:30
    Ahoj, v tomto tématu budu postupně ukazovat co se bude dít s následující Amigou, kterou skládám už drahně let
    Její příběh začíná,mým odstěhováním od rodičů někdy kolem roku 2006, čímž jsem ztratil přístup k Infinitiv toweru. Tato Amiga vznikala velmi pomalu a postupně. Povstala z popela, jako phoenix po nukleárním zničení města v jednom demu na demoscéně (The Prophecy - Project Nemesis by Conspiracy).

    Jeden člověk mi daroval na prase párty desku, s tím že ani neví jestli vlastně funguje. Už nevím kdy. Byla bez napájecího konektoru a měla ROM 3.0.

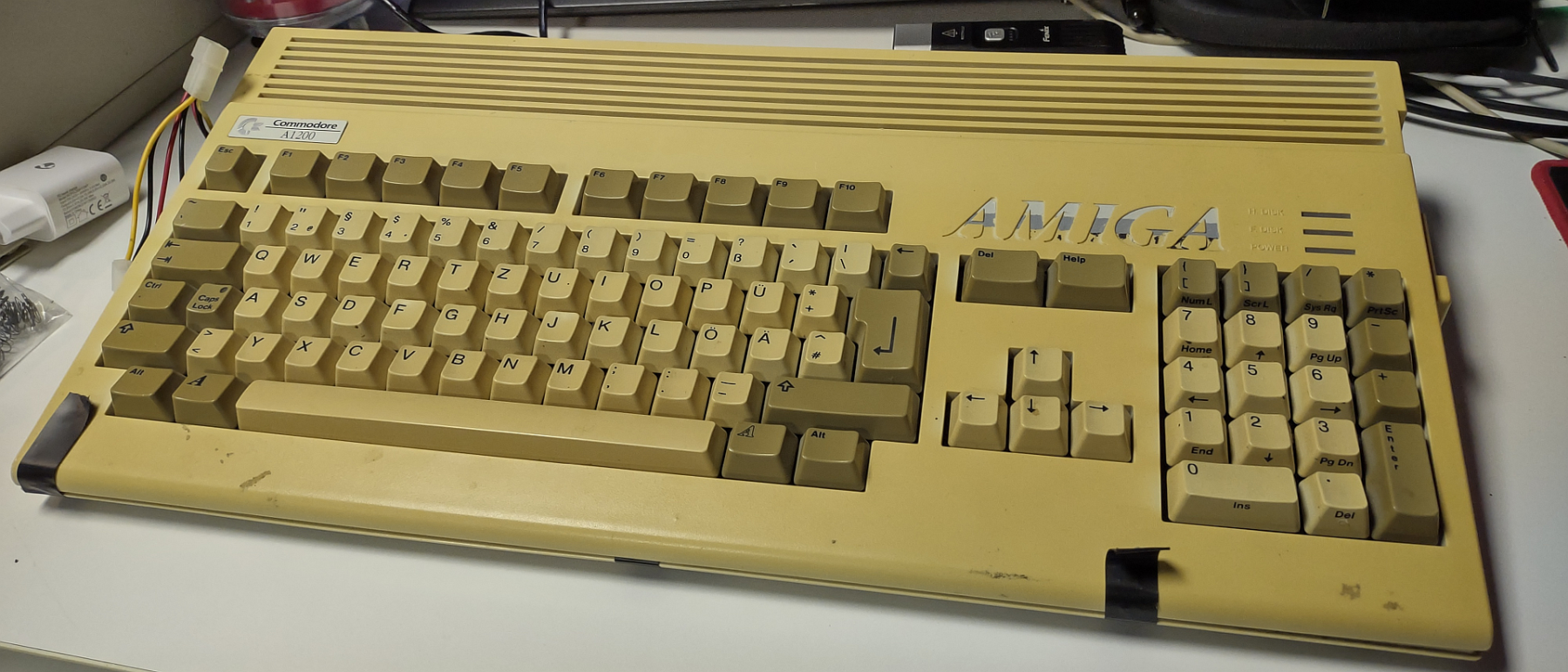

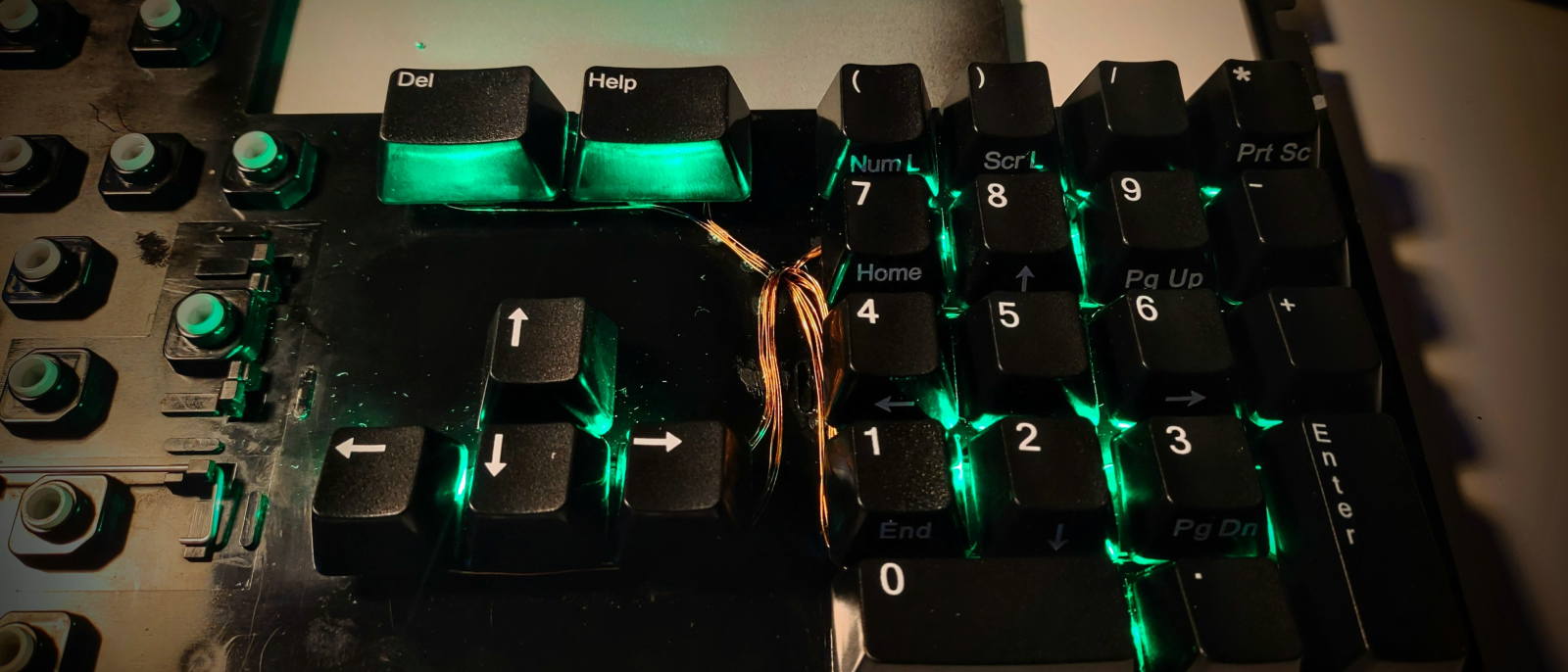

    Na jedné párty mi jeden člověk dal case a klávesnici, která měla pár kláves vadných. Deska neměla napájecí a konektor a tak se připájeli nové kabely s molexem ustřižené z vadného PC zdroje.

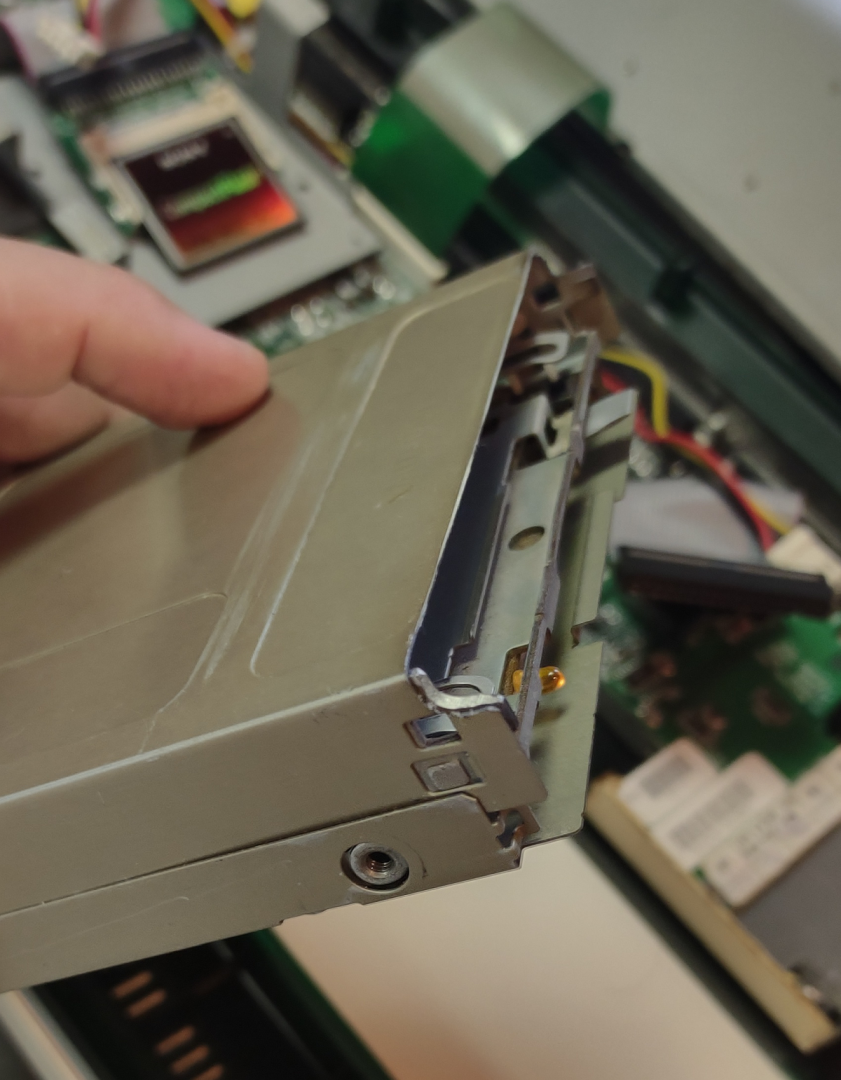

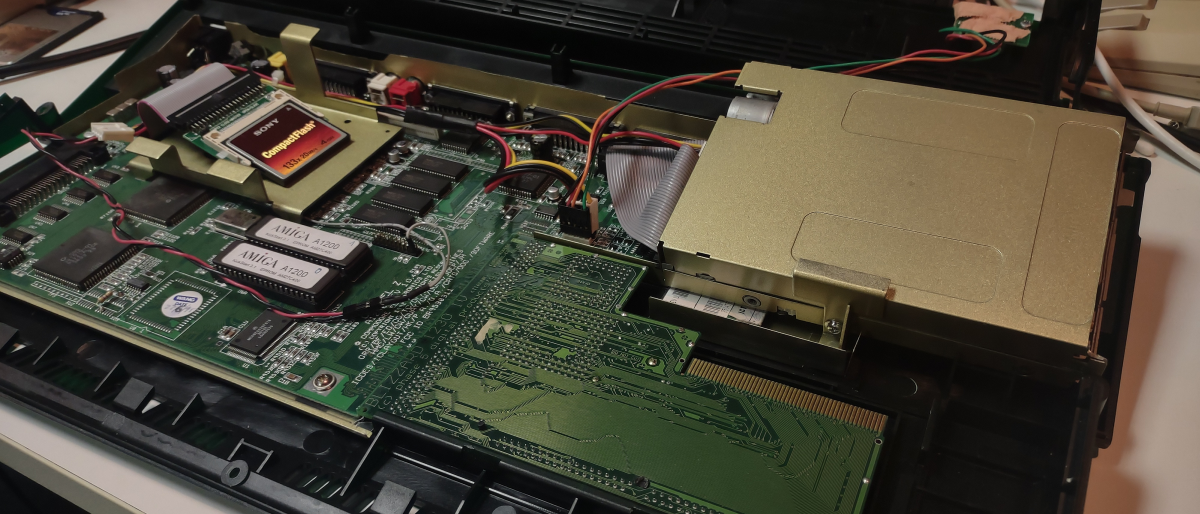

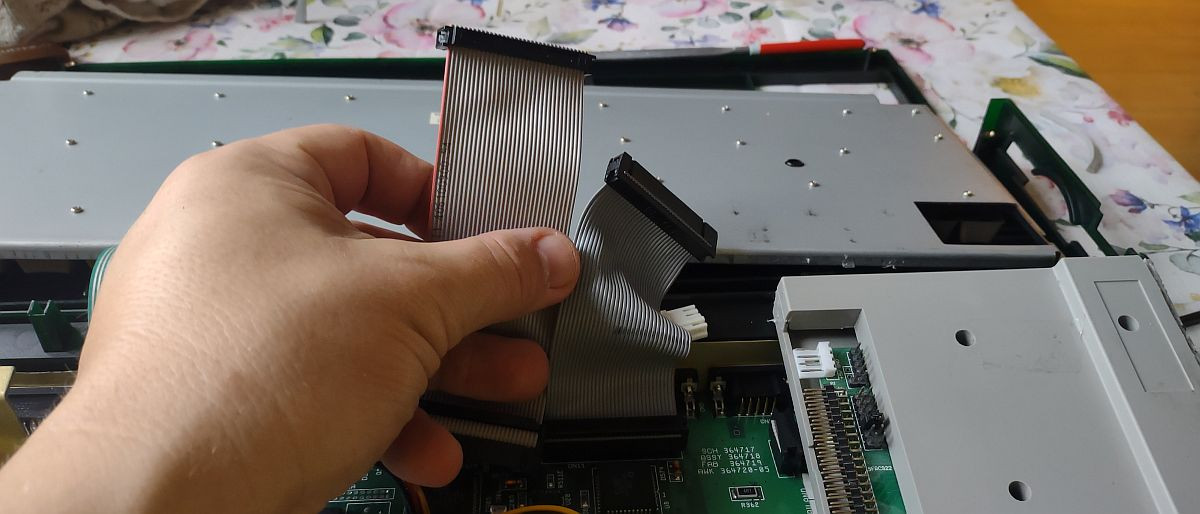

    Jaká to byla radost, když deska naskočila se známá animací úvodní obrazovky. Po po připojení CF karty přišlo přemýšlení o tom co by se dalo udělat, abych mohl číst diskety a tak mne napadlo, že bych mohl upravit disketovou mechaniku z PC. Zabralo to několik měsíců schánění informací a čekání na vhodný model. Úprava se povedla, ale vrchní kryt nešel zavřít. Nainstaloval se konečně systém WB 3.1, provedl se recap kapacitorů a ROM se vyměnila za verzi 3.1. Mohli jste mne vidět jezdit pár let takto na Prase párty.

    Tak to by byl malý krátký příběh...

    Poslední dva týdny mi to nedalo a jsem si řekl, že se do toho opřu, když chci vzít na PP nejlepšího kamaráda, který v dětství také hrál na Amize. U jeho táty bylo vlastně mé první seznámené s Amigou. Měl Amigu s picassem a dělal na tom digitální umění, takže ja první zážitky byli hlavně praktické

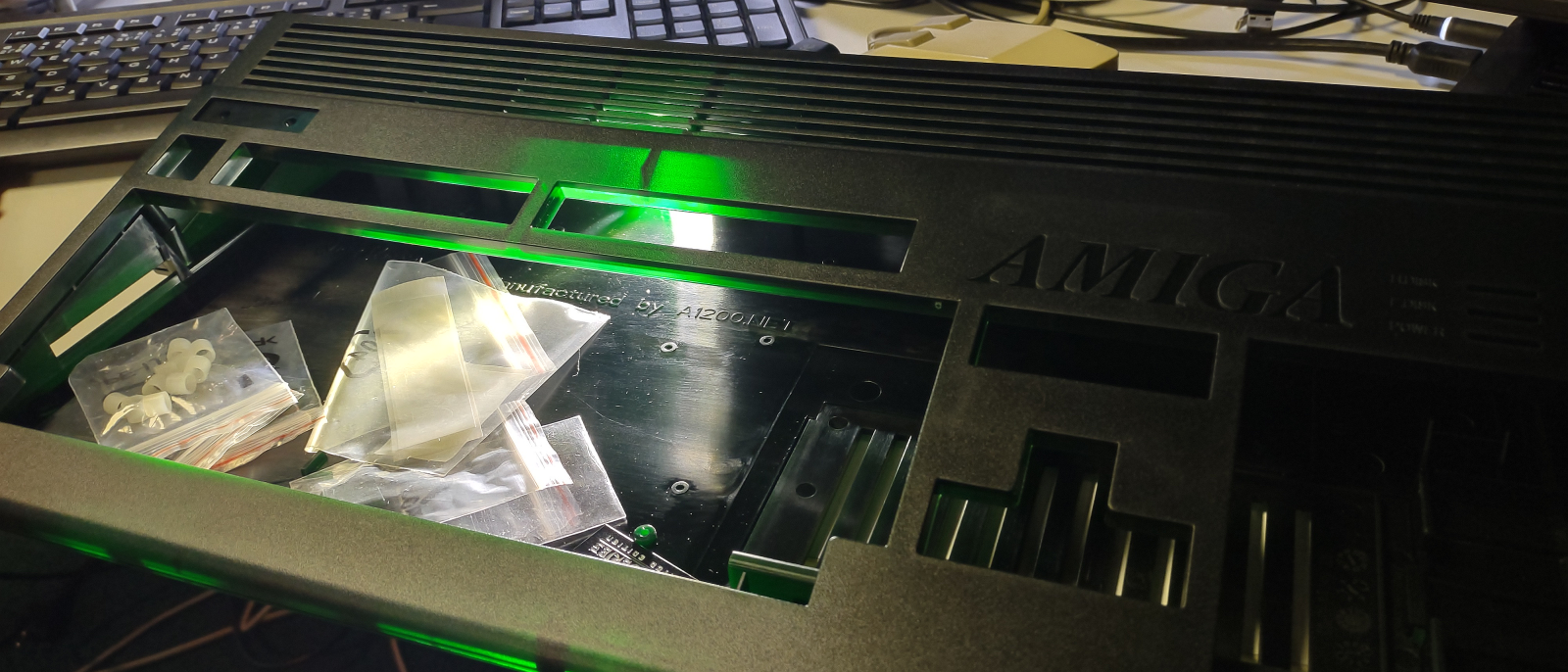

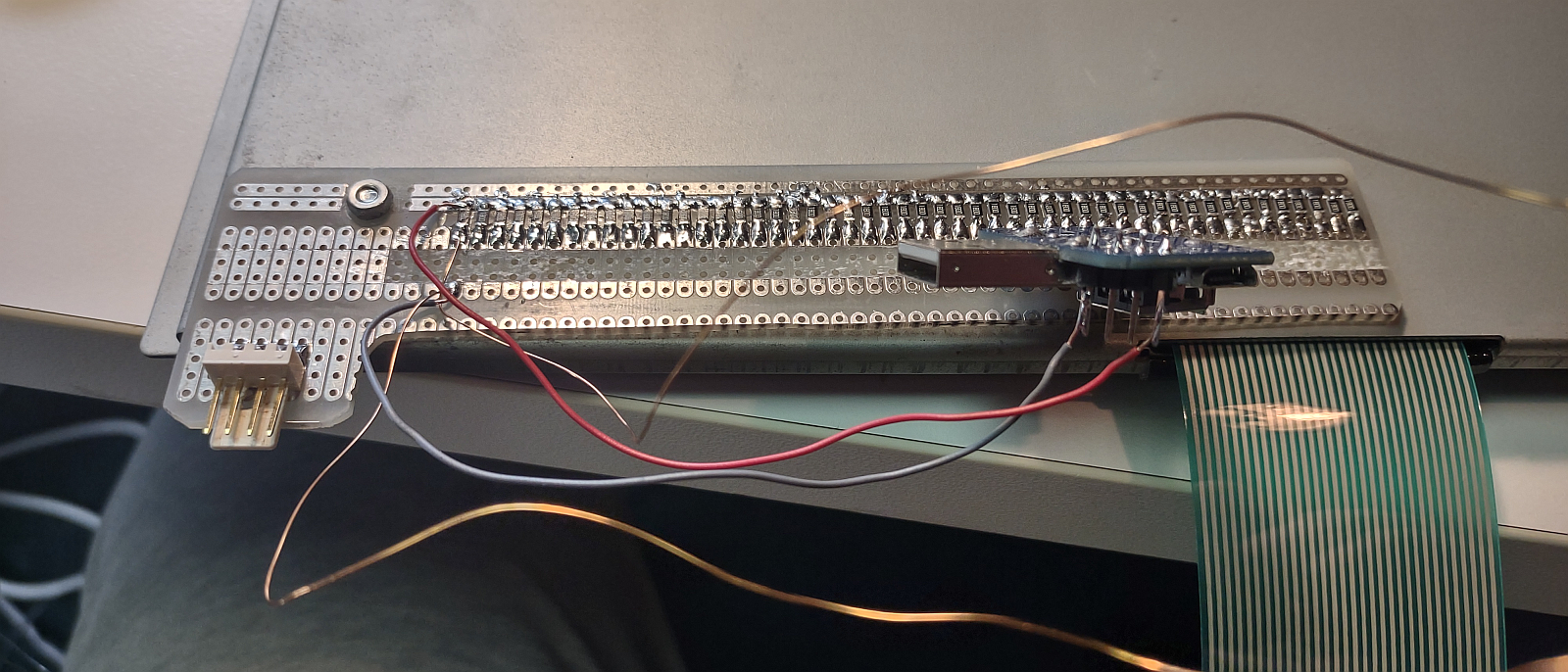

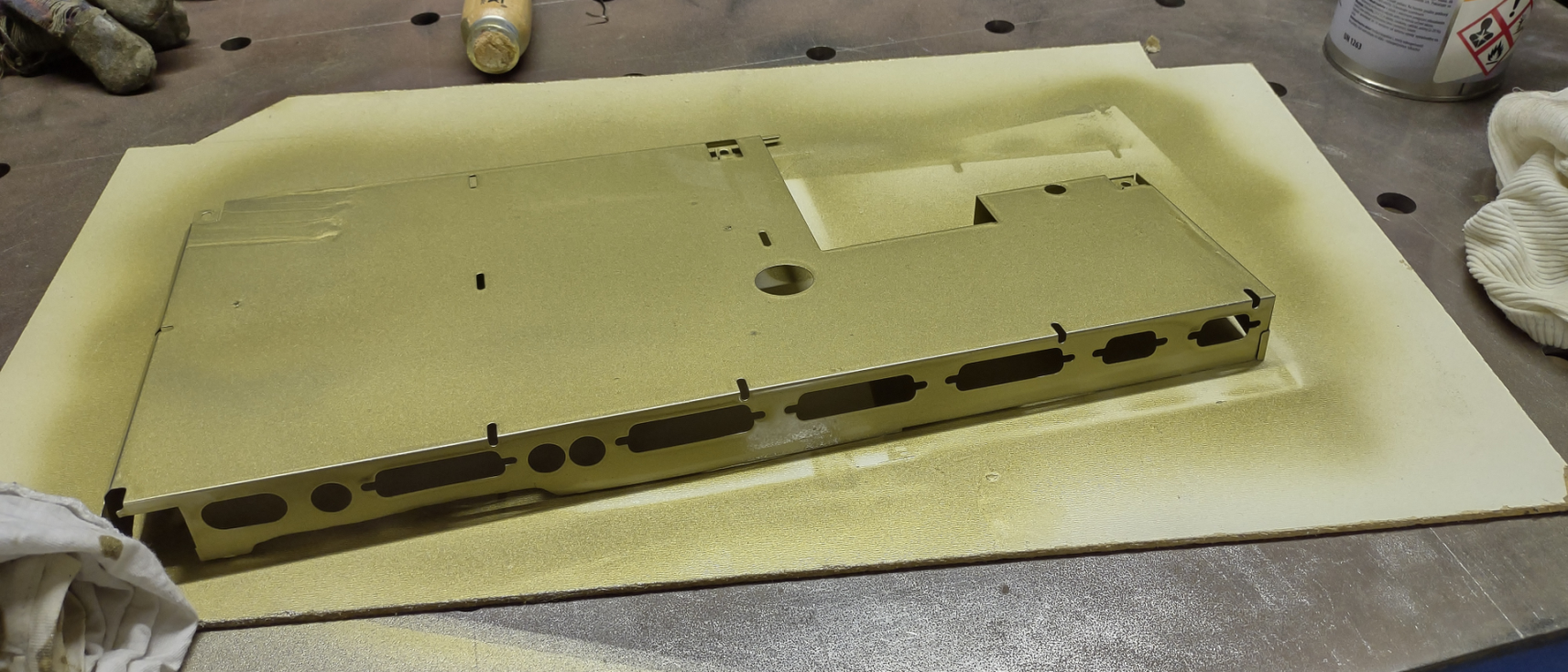

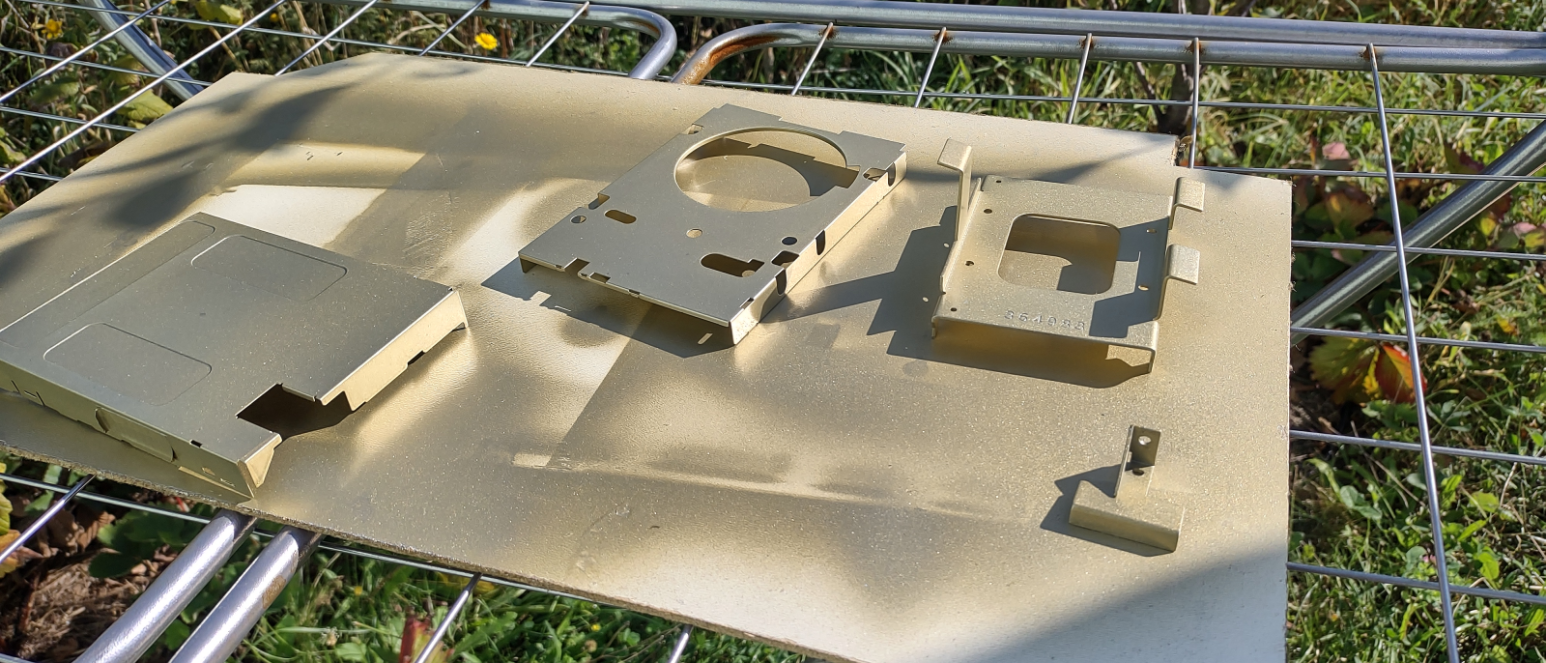

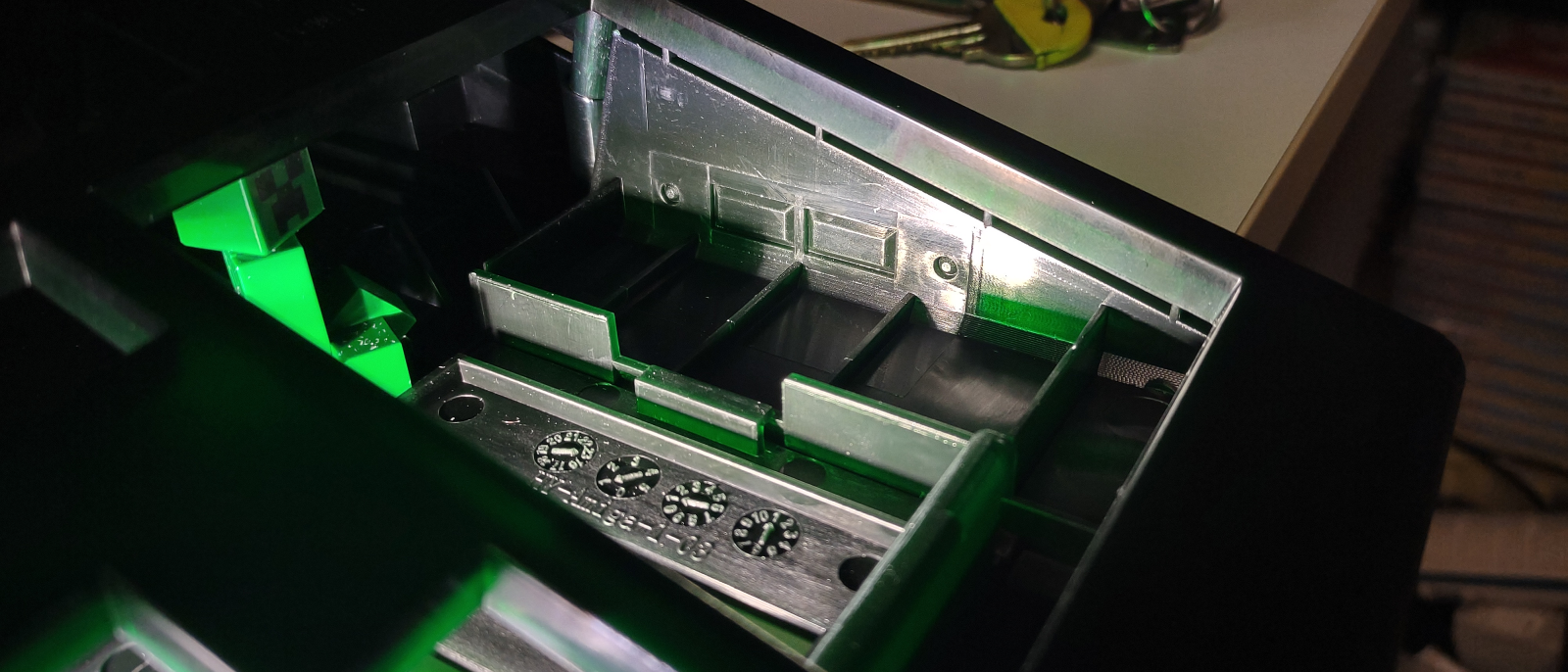

    Teď tedy znáte historii téhle Amigy. Následovat budou různé hezké, ale i drastické úpravy

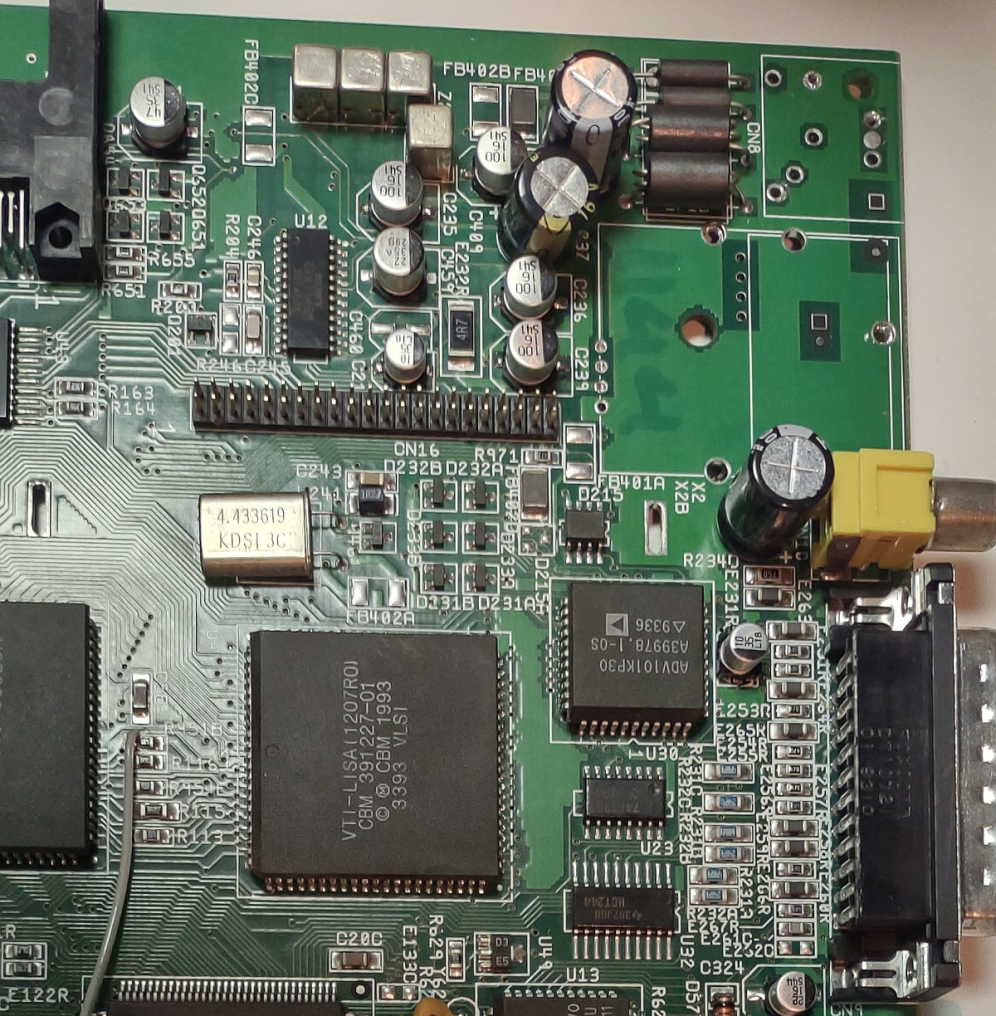

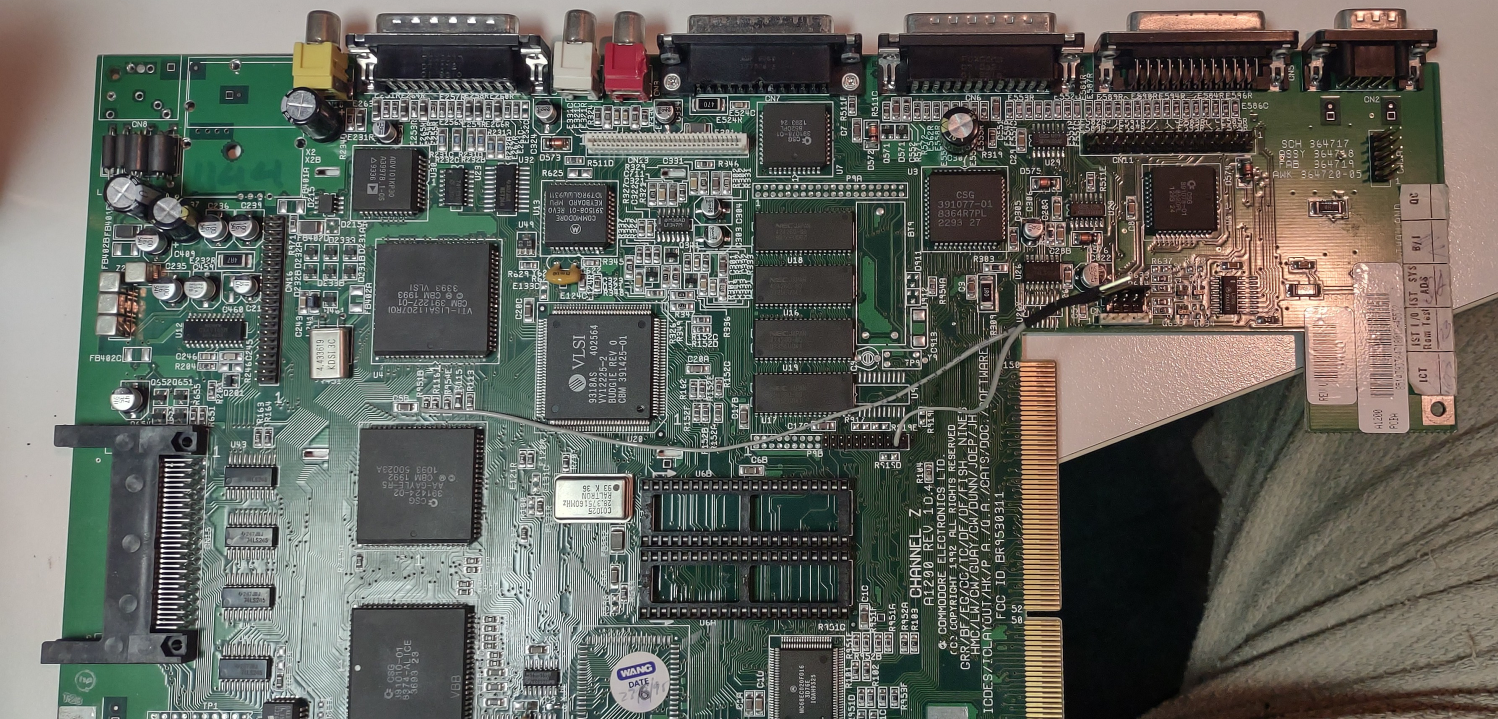

    Začneme odstraněním napájecích kabelů a RF modulátoru.
    Tahle operace šla hladce až do momentu kdy bylo potřeba vyčístit díry a jedna nešla ani přidáním cínu, ani odsávačkou a ani velmi tenkým hrotem s 350°C (normálně mívám 245 až 280°C). Myslím, že se tam asi dostala bužírka a vznika nějaká zuhelnatělá směs plastu s cínem. Je to pro mne velké poučení. No a tady přichází první drastická metoda a to použítí vrtačky a 1 mm vrtáku. Velmi, velmi opatrně na menší otáčky jsem se provrtal na druhou stranu. Prokov to přežil.

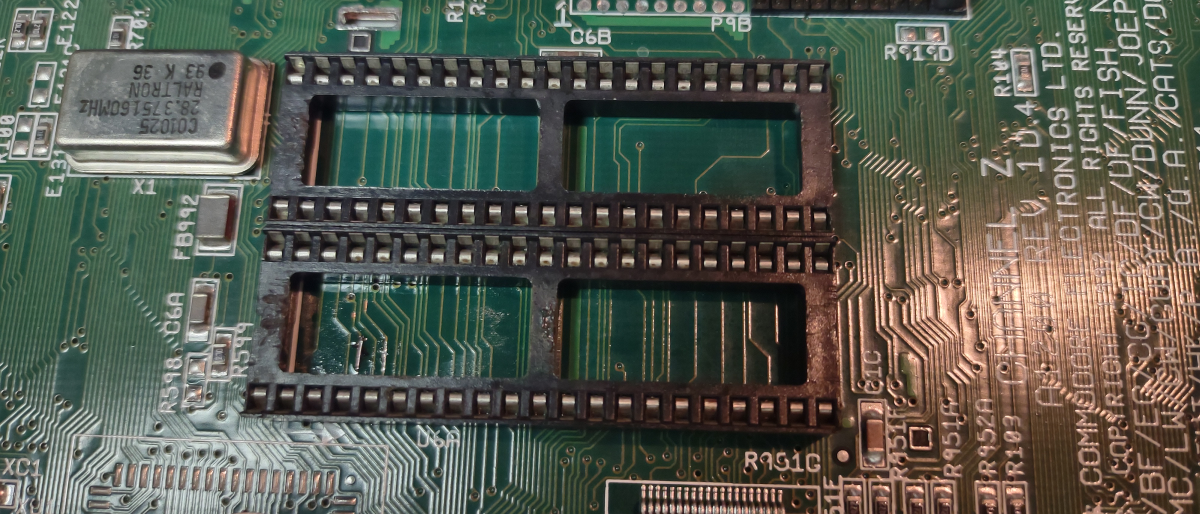

    Odpájení molexu a odvrtání zuhelnatělé směsi

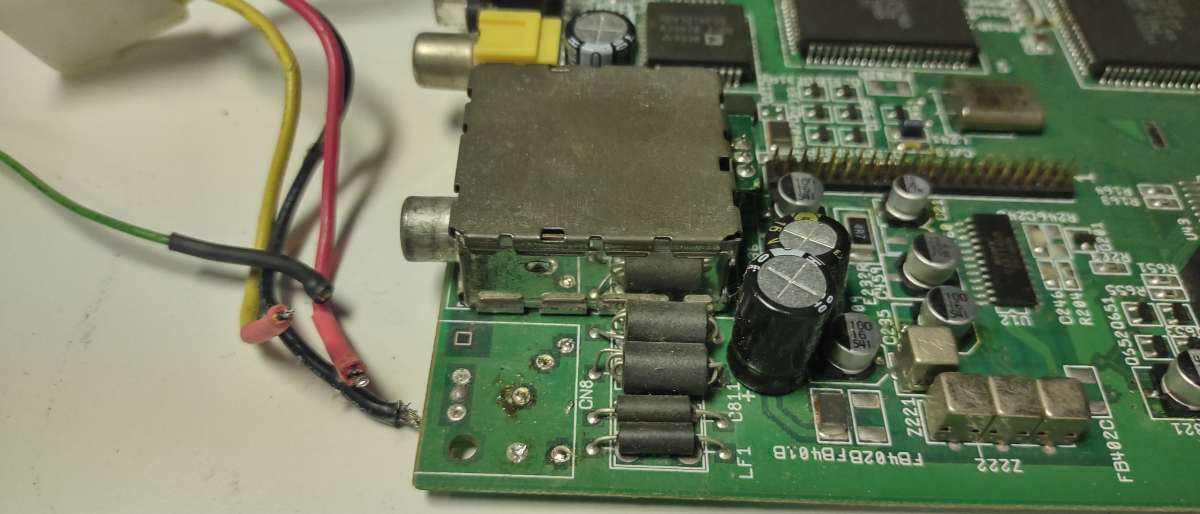

    Odpájení RF modulátoru byl docela oříšek. Odpáječka v hodnotě pouhých 250 kč si s tím nevěděla rady . Zvítězila mikropájka s masivním hrotem, který je zakončen delším klínem k ohýbaní připájených zahnutých pinů. Citlivé přizvedávání tenčím plochým šroubovákem mezi deskou a šasím RF modulátoru u všech třech pinů slavilo úspěch v podobě odpadnutí RF modulu. Vyčistění pinů se provedlo odsávačkou s měděným odsávacím lankem. Potom následovalo pečlivé čistění kontakt sprejem (isopropylalkoholem). Díry se ošetřili šelakem. Na to tedy padla část víkendu.
    Pozn.: dole je roletka. Článek má více stran a bude postupně pokračovat

    Odpájení RF modulátoru

    Přiložené soubory
    Naposledy upravil Cyberian; 09.10.2023, 17:25:28.


    • Wolfus
      #1
      Wolfus komentoval
      Editace komentáře
      Pekna robota!

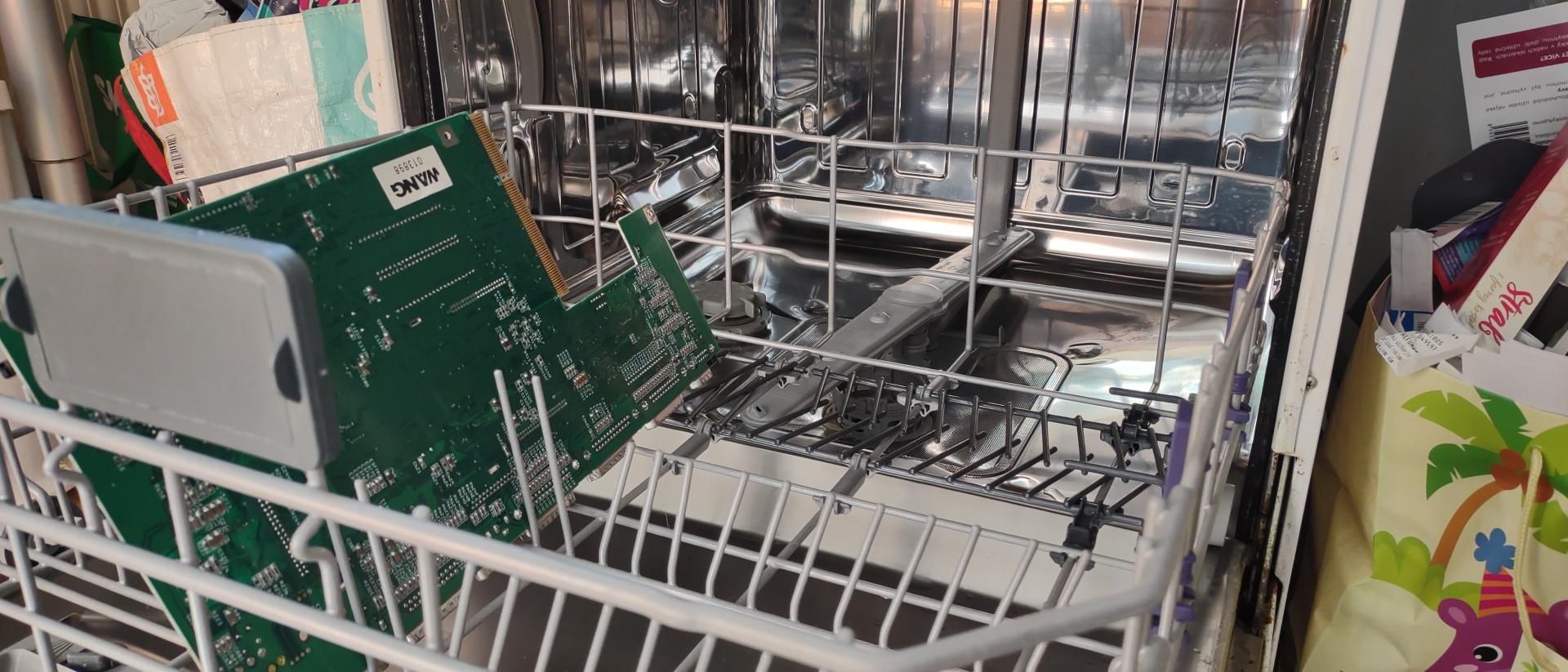

      S tou umyvackou riadu je to zaujimave. 8-bit Guy tvrdi, ze tableta je OK, pretoze obsahuje zmakcovac vody a antikorozne cinidla, Branchus zas, ze elektronika do umyvacky v ziadnom pripade nepatri 🙂
