  • Úprava floppy

  • Módování A1200

    Floppy jsem předělal z PC. Tehdy ještě neexistovala kouzelná převodka od Boboo. Kryt ale nelze s touto mechanikou zavřít a tak přišla na řadu bruska

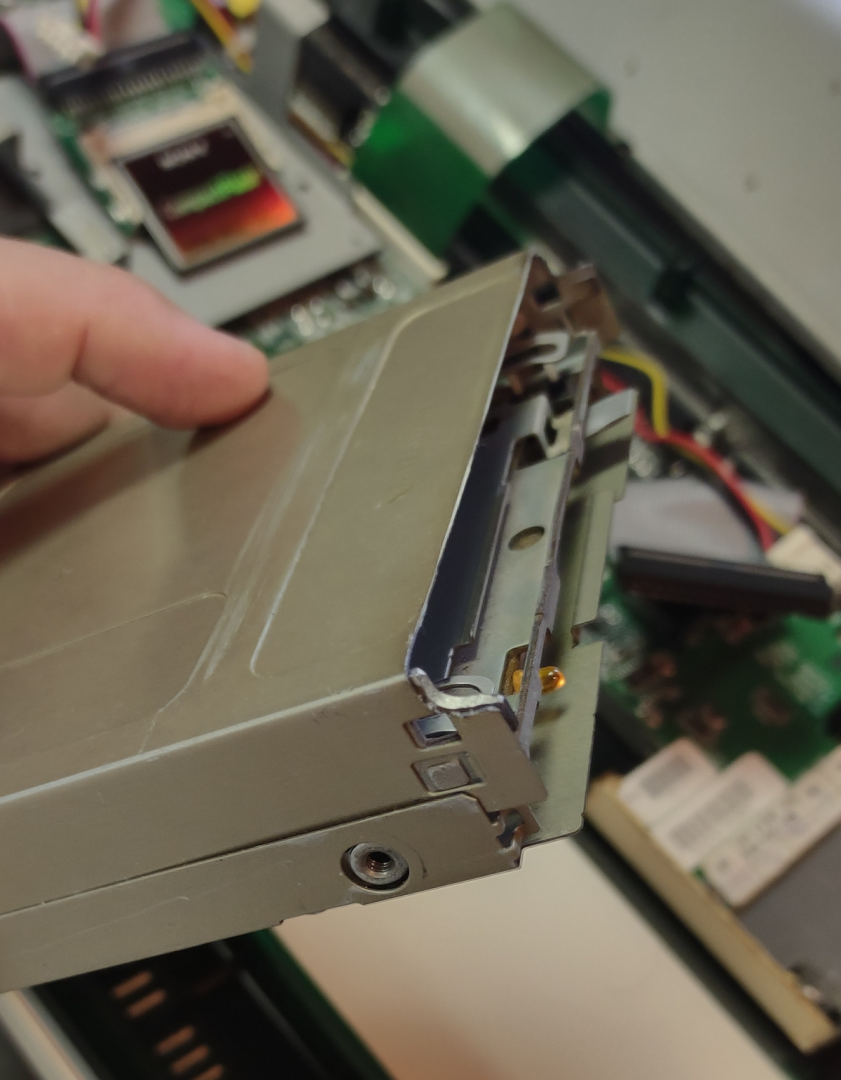

    Odbroušení hrany



    A finální umístění disketové mechaniky. Nakonec došlo ke změně a namísto klasické floppy je teď Gotek. Objednával jsem ho pro Infinitiv towe, ale nepsauje tam kvůli špatným úchytům a vysokému čelu. Nebyla to však úprava. Musel jsem mikropilníky ubrousit atrapu čudlíku, který se nevešel do Amiga casu. Bílý podstavec Goteku je totiž velmi nekvalitně vytisknutý a mimo to vydží jen 2 zašroubování. Pak popraskají vlákna, kterými se to tisklo
    Uložení floppy po úpravě

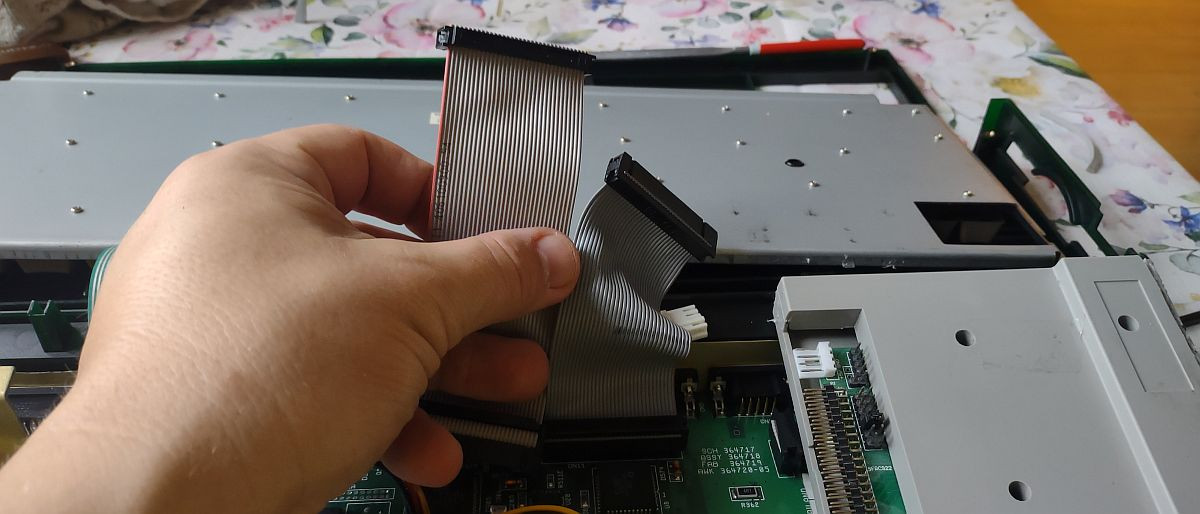

    Gotek je bohužel kratší než běžná disketová mechanika. Na předchozím obrázku se zapojenou mechanikou vidíte, že kabel je celkem napnutý. Logicky tedy nestačil a scházel 1 cm . Popravil jsem tedy kabel od PC floppy, protože si to plně zaslouží a po dlouhé době použil IDC kleště.

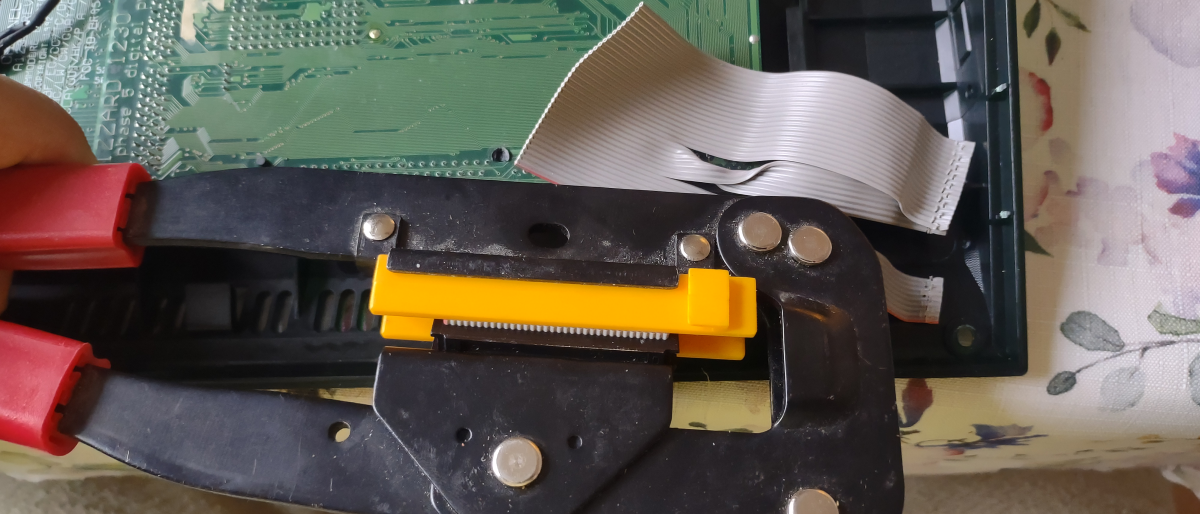

    Nacvaknutí konektoru




    konektor je hotov

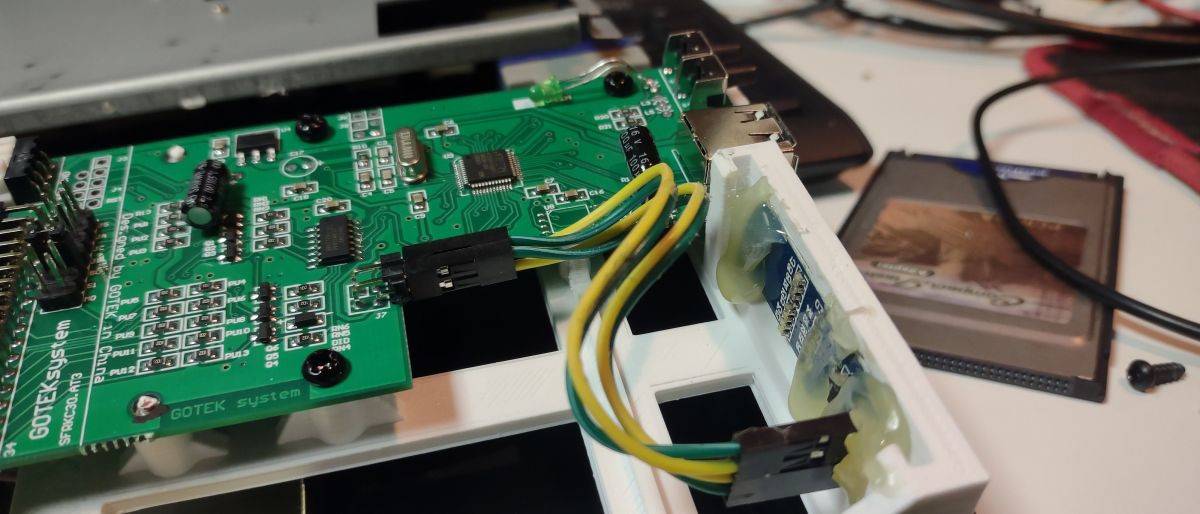

    Displej do Goteku samozřejmě neměl žádné uchycení. Použil jsem tavné lepidlo. Teplota je v pohodě. Displeje snesou i trochu pájení, krom pájení horkovzduškou. To už je pro displej konečná.
    Gotek

    Přiložené soubory
    Naposledy upravil Cyberian; 09.10.2023, 17:25:28.
