  • Výměna kláves a jejich podsvícení

  • Módování A1200

    Klávesy s US lokalizací jsem sehnal jedině již z Austrálie. Trvalo to asi dva týdny než to dorazilo a přihodili si tam kolem 600 korun za daň a zastoupení při celním procesu. Dále jsem pořídil i novou membránu ze suntech.cz
    Při prohlížení celého toho plata kláves, sundání těch původních a těšení se na výměnu mi nedalo spát, jak zdůraznit tu utajenou zelenou barvu Asahi edice a tak se zrodil nápad na podsvícení kláves.
    Neušlo mojí pozornosti, že černé bloky vystupující z podkladu klávesnice mají vždy dvě sražené hrany a to mne ponouklo k přemýšlení o tom, co by se tam dalo umístit. Jen mi prosím řekněte, že jsem první na světě kdo to zkusil. Kéž by...

    Takže máme to tady:

    Příletá Amiga z vektoru 23.11.2023...
    Albedo 0,39...
    Vlnová délka 515nm...
    Vzdálenost 0.038005 parseků...
    Příchozí zpráva .............​

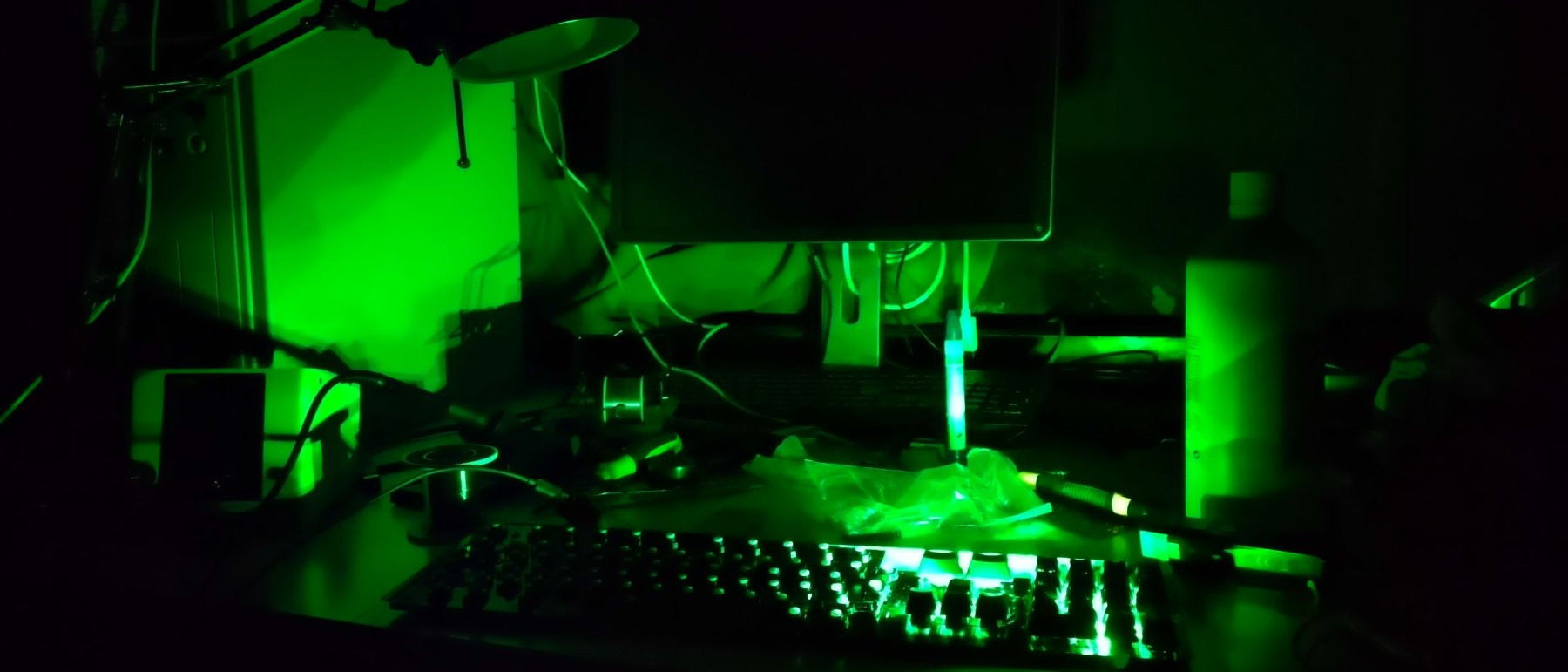

    Začátky podsvícené klávesnice




    Dočasně je tam připojen speciální USB adaptér, protože nechci na každý test ledky zapínat Amigu. Napájení bude pak přes berger konektor, který bude přesahovat ven. Použité jsou lakované pajítelné dráty o průměru 0,3 mm. V plánu je celkem 50 smd led s lnovou délku 515. Tedy pure green. Možná jsem měl použít tenčí drát. Zatím na to padlo asi 25h práce. Lepení je velmi zdlouhavé a musím být opatrný, abych si nepoškrábal kryt, nepopálil při pohybu mikropájky klávesy. Nezničil SMD led při pájení. Je to velmi pracné.

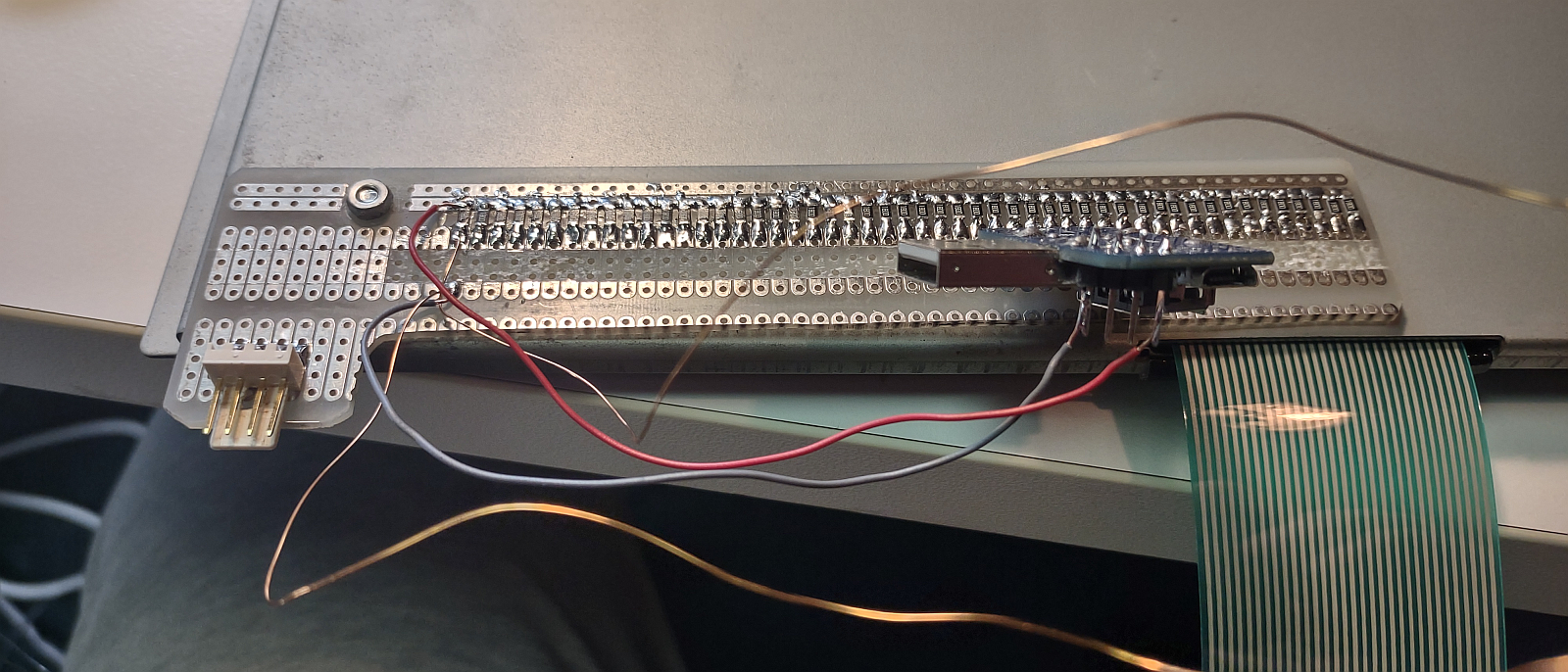

    Backplate podsvícení

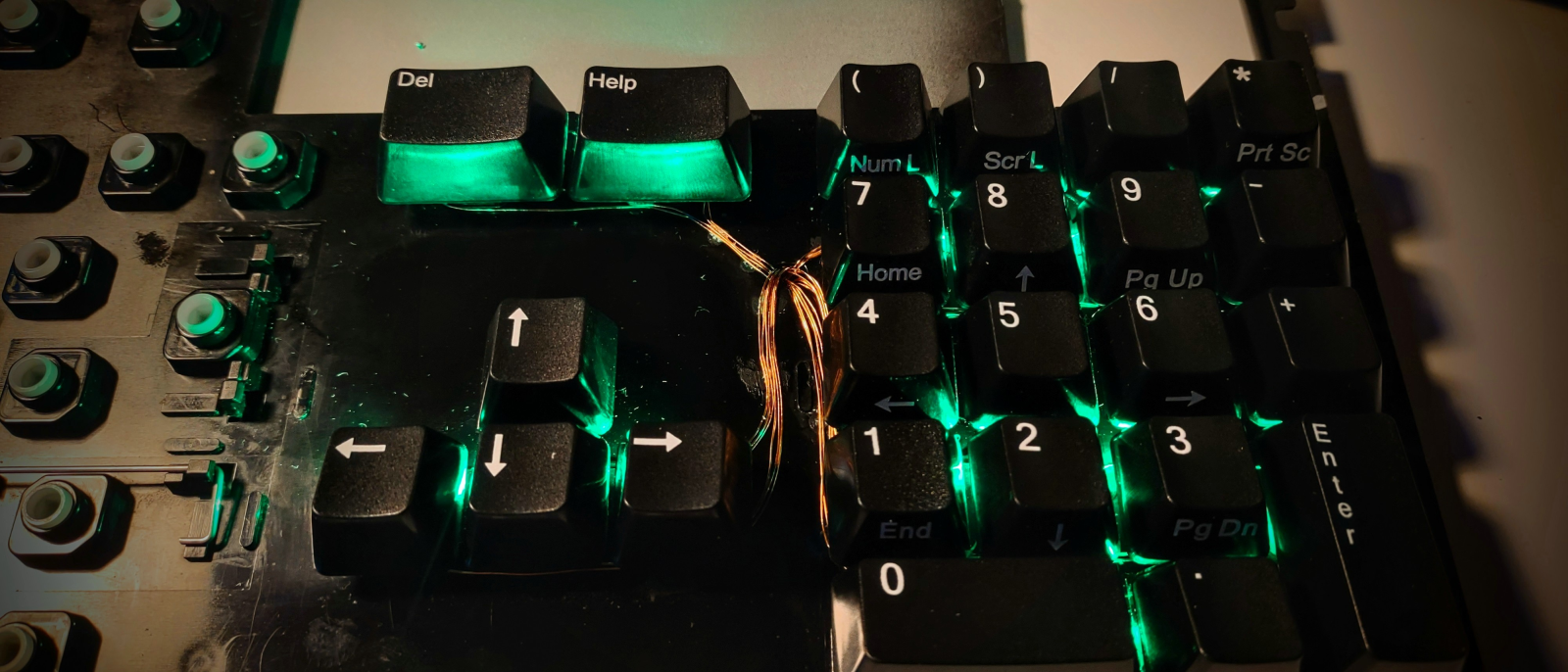

    Část hotového podsvícení

    Naposledy upravil Cyberian; 09.10.2023, 16:25:28.


    • Wolfus
      #1
      Wolfus komentoval
      Editace komentáře
      Pekna robota!
      S tou umyvackou riadu je to zaujimave. 8-bit Guy tvrdi, ze tableta je OK, pretoze obsahuje zmakcovac vody a antikorozne cinidla, Branchus zas, ze elektronika do umyvacky v ziadnom pripade nepatri 🙂
