    #1

    Pomoc se stavbou propojky

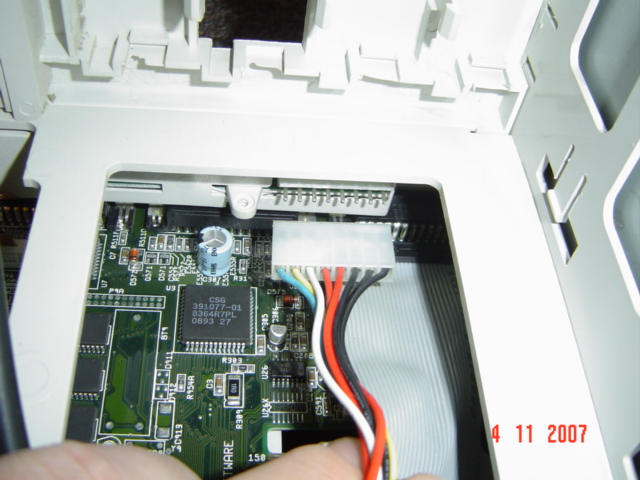

    Nedávno jsem koupil amigu 1200 v toweru,ale bohužel chybí mi pár maličkostí bez které to nepojede.Původní majitel mi dal klasický zdroj AT bez zapojení. Říkal že si zbytek musím dodělat sám. Co jsem četl na foru, tak bych potřeboval pomoc se stavbou propojky připojuji obrázek a taky se zapojenín zdroje na desku. Má někdo zkušenost se stavbou? má někdo plánek??? Děkuji
    Přiložené soubory
    Tagy: Žádné
    #2
    Přesně tohle jsem tady už kdysi řešil, dokonce mi někdo posílal i ofocené obě strany včetně zapojení. Ale teď to ani za nic nemůžu najít. Ale dívám se, máš tady obrázky z fóra, takže si už asi taky hledal.
    Pegasos II (1266MHz), 2048MB RAM, Radeon 9250 (256MB), HDD 200GB, USB 2.0, ZIP250 USB, USB floppy, SB Live!, HP LaserJet 1100, AmigaOS 4.1 Final Edition

    Komentovat

      #3
      Co jsem se díval tak jsem zatím nic nenašel Jen pár fotek, ale z těch nejde vyčíst zapojení.

      Komentovat

        #4

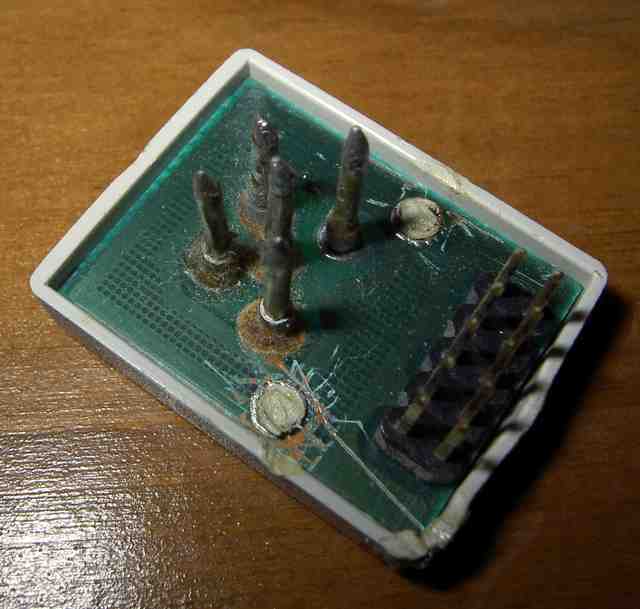

        Ta propojka je rozsypaná ? Nový tišťák bych Ti mohl podle starého vyfrézovat.

        Komentovat

          #5
          bazmek

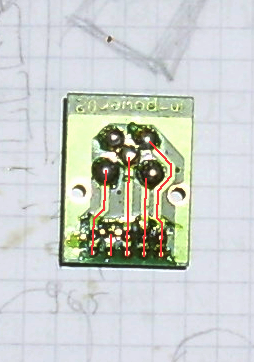

          Nemůžu najít tu původní fotku. Tak tady je jiná (bídná sorry). To zapojení voltů taky někde mám, až ho najdu tak dodám.
          Přiložené soubory
          Amiga DraCo DaMi PegasosII G4 G5

          Komentovat

            #6
            Autorem citovaného textu je ghh Přejít na původní příspěvek
            Nemůžu najít tu původní fotku. Tak tady je jiná (bídná sorry). To zapojení voltů taky někde mám, až ho najdu tak dodám.
            Díky Ghh!!!, možná bych to podle tohoto plánku zvládnul. Je to tam i zakreslené, podle toho bych to snad zvládnul. Ale jestli najdeš kvalitnější foto Díky!!

            Komentovat

              #7
              Autorem citovaného textu je PetrAM Přejít na původní příspěvek
              Ta propojka je rozsypaná ? Nový tišťák bych Ti mohl podle starého vyfrézovat.
              Díky za nabídku,doma mám jednu napájecí koncovku volnou a ten zbytek si už dokoupím. Dík

              Komentovat

                #8
                volty

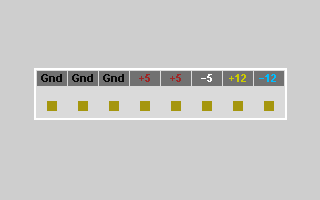

                Zapojení konektoru.
                Přiložené soubory
                Amiga DraCo DaMi PegasosII G4 G5
                • Poděkování 1

                Komentovat

                  #9
                  Autorem citovaného textu je ghh Přejít na původní příspěvek
                  Zapojení konektoru.
                  Díky,tvé obrázky jsou jasné a srozumitelné!!!!

                  Komentovat

                    #10

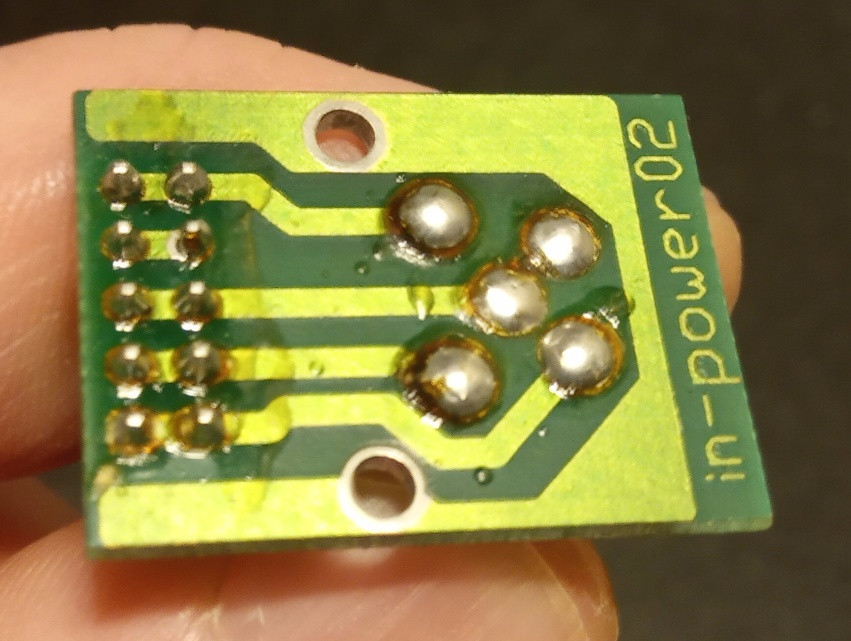

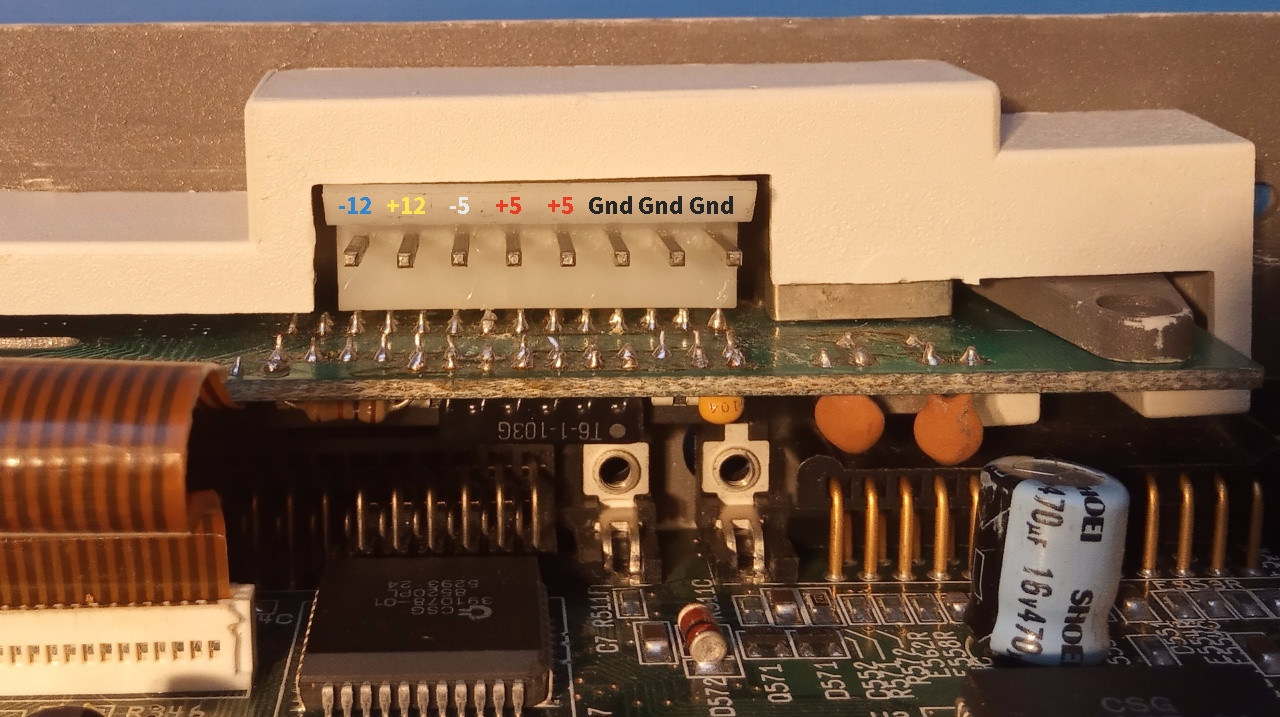

                    Dneska jsem Infinitiv celej rozebral a umyl (bylo to potřeba). Při tý příležitosti jsem udělal lepší fotku. Po dvanácti letech
                    Klikni pro plné zobrazení obrázku Jméno: micronikinfinitifbazmek.jpg Počet zobrazení: 249 Velikost: 138,7 KB ID: 159981
                    Klikni pro plné zobrazení obrázku Jméno: micronikinfinitifonboardvolty.jpg Počet zobrazení: 233 Velikost: 278,1 KB ID: 159982
                    Amiga DraCo DaMi PegasosII G4 G5
                    • Poděkování 7
