    #481
    O: Fúria S628 (Turbokarta pre a A600)

    Tak a zas sa po case ozyvam ja z Kylianom

    1.) Som neuveritelny debil. skoro dva tyzdne som riesil problem ktory bol medzi klavesnicou a stolickou.
    Pri zufalom kontrolovani ci som si spravne vytvoril kniznicu pamete pre eagle so si uvedomil jednu vec.
    Z dovodu zjednodusenia routovania ma pamet prehodeny horny a spodny byte. Takze Uperr z pohladu pamete je lower z pohladu Amigy.
    Takze stacila jednoducha uprava zdrojoveho kodu a vysledky najdete na prilozenich obrazkoch.

    Klikni pro plné zobrazení obrázku Jméno: IMAG0277.jpg Počet zobrazení: 1 Velikost: 99,4 KB ID: 106427
    Prvy krat nabehnuty kickstart spravne zo vsetkou pametou. 2M chipram + 2M Fastram
    Klikni pro plné zobrazení obrázku Jméno: IMAG0278.jpg Počet zobrazení: 1 Velikost: 102,2 KB ID: 106428
    Rychla koontrola ci sa mi to nesniva A nie autoconfig nabehol a pamet je tam kde ma byt. (nielenze ju nasiel autoconfig este je aj oznacena ako funkcna)
    Klikni pro plné zobrazení obrázku Jméno: IMAG0279.jpg Počet zobrazení: 1 Velikost: 137,9 KB ID: 106429
    Pamet nasiel aj ini tool.

    Pouzita pamet ma ale vcelku slusnu spotrebu (0.8W) Takze asi vyfasuje pridavny chladicik.

    Takze mam pred sebou poslednu ulohu: Urobit konecne akceleracnu cast. Co znamena poprechadzat vsetky poznamky, co sme spolu z boboom prekomunikovaly, a vrhnut sa na realizaciu vo VHDL.

    Nebyt mojej skolackej chyby mohla by byt prva verzia FW do Kyliana uz minuly tyzden Dufam ze teraz sa uz nijak nezamotam.
    Naposledy upravil zz_indigo; 12.06.2011, 17:57:45.

    Komentovat

      #482
      O: Fúria S628 (Turbokarta pre a A600)

      Furiu som videl v akcii, tvoja karta vyzera tiez super. Az s acceleratorom si clovek uvedomi, ze s 1MB chip sa A600 na nic ine ako hranie z diskiet neda pouzit. S dalsimi 2MB alebo 1,5 MB fast ram sa ta amiga da paradne pouzit aj na whdload, pracu s CF. Klobuk dolu pred Vasou pracou chlapi.
      A1260 34MB Ram SCSI; A600 Furia EC020; A500; A500+; CDTV; A3000;

      Komentovat

        #483
        O: Fúria S628 (Turbokarta pre a A600)

        Clovek si musi rozsirovat obzory, [redsalen sem tam treba zmenit obsah prace A z IT-cka som uz robil skoro vsetko.

        No som zvedavy ako dopadne kylian ked dokonzim aj synchronizaciu CPU to Amiga. Kedze niesom v SlowFAST, rozsahu. Nemam tolko obmedzeni. (Vdaka boboovej mravencej praci to vyzistil miesto mna

        Komentovat

          #484
          O: Fúria S628 (Turbokarta pre a A600)

          Autorem citovaného textu je zz_indigo Přejít na původní příspěvek
          Tak a zas sa po case ozyvam ja z Kylianom

          1.) Som neuveritelny debil. skoro dva tyzdne som riesil problem ktory bol medzi klavesnicou a stolickou.
          Pri zufalom kontrolovani ci som si spravne vytvoril kniznicu pamete pre eagle so si uvedomil jednu vec.
          Z dovodu zjednodusenia routovania ma pamet prehodeny horny a spodny byte. Takze Uperr z pohladu pamete je lower z pohladu Amigy.
          Takze stacila jednoducha uprava zdrojoveho kodu a vysledky najdete na prilozenich obrazkoch.

          [ATTACH=CONFIG]2471[/ATTACH]
          Prvy krat nabehnuty kickstart spravne zo vsetkou pametou. 2M chipram + 2M Fastram
          [ATTACH=CONFIG]2472[/ATTACH]
          Rychla koontrola ci sa mi to nesniva A nie autoconfig nabehol a pamet je tam kde ma byt. (nielenze ju nasiel autoconfig este je aj oznacena ako funkcna)
          [ATTACH=CONFIG]2473[/ATTACH]
          Pamet nasiel aj ini tool.

          Pouzita pamet ma ale vcelku slusnu spotrebu (0.8W) Takze asi vyfasuje pridavny chladicik.

          Takze mam pred sebou poslednu ulohu: Urobit konecne akceleracnu cast. Co znamena poprechadzat vsetky poznamky, co sme spolu z boboom prekomunikovaly, a vrhnut sa na realizaciu vo VHDL.

          Nebyt mojej skolackej chyby mohla by byt prva verzia FW do Kyliana uz minuly tyzden Dufam ze teraz sa uz nijak nezamotam.
          No super! Parada... takze nakoniec si to rozchodil, blahozelam dufam, ze das k nahliadnutiu VHDLko Casovanie RAS, CAS si pouzil z datasheet EDO RAM? Alebo si pouzil FPM? Skusal si aj ine DRAM co mas doma, alebo si to ladil konkretne na daneho vyrobcu?
          Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
          Furiatune homepage

          Komentovat

            #485
            O: Fúria S628 (Turbokarta pre a A600)

            1.) mam len tieto EDO pamete (A som rad ze som zohnal aspon tie.)
            2.) Podla datasheetu sa EDO a FPM spravaju rovnako okrem page modu ale ten zase nevie 68000 a ani 68020. A niesom si isty ani 68030.
            3.) Casovanie je podla CPU CLK. Takze kludne sa daju pouzit aj pomalsie pamete (Rus tvrdi ze treba mat aspon 70ns ale vypocty mi vravia ze na cistu Amigu staci aj 100ns
            4.) Obnovovanie je riesene cez CAS Before RAS ale nie uplne ukazkovo.

            Moj aj Rusov zdrojak generuju podobnu RTL schemu z tym ze on pouziva FPM a ja EDO.

            A co sa tyka nahliadnutia k VHDL. Pristup k mojim zdrojakom predsa mas.

            Komentovat

              #486
              O: Fúria S628 (Turbokarta pre a A600)

              ano, netreba tam moc rychle ram v A600 su standartne pouzite 80ns. Ale ked pouzijes akcelerovany CPU tak musis nanovo preratat refres RAS CAS ci si este v norme.
              Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
              Furiatune homepage

              Komentovat

                #487
                O: Fúria S628 (Turbokarta pre a A600)

                16Mhz ~ 90ns
                20Mhz ~ 75ns

                Od RAS po nacitanie CPU prebieha 1.5 taktu po AS (S2 - AS ide dole, S6 sa cita, takze S3,S4,S5 ma pamet na pripravenie dat)

                Komentovat

                  #488
                  O: Fúria S628 (Turbokarta pre a A600)

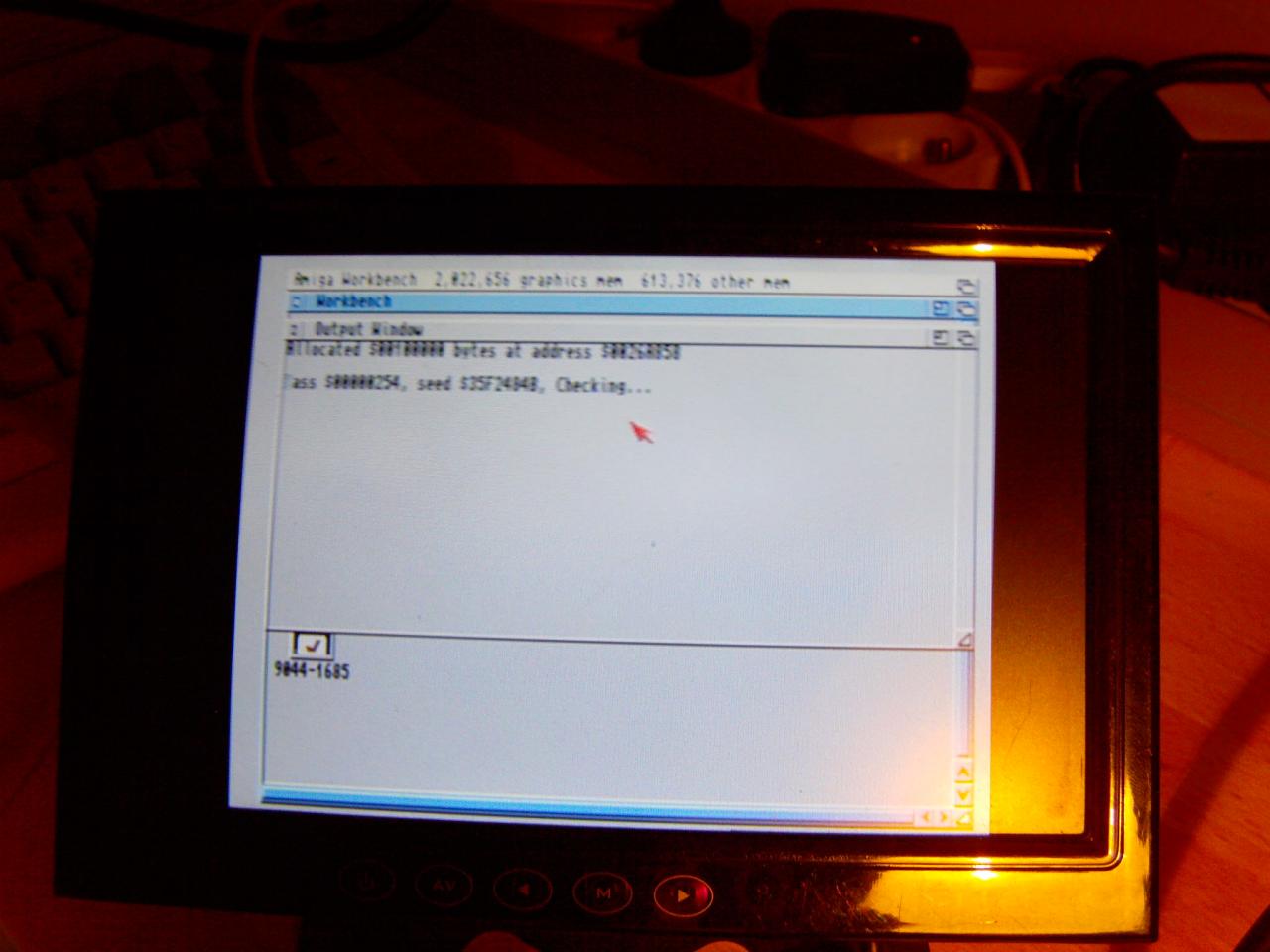

                  Tak kontrola pamete pekne prechadza (testovaci programcek co pribaluje nedoPC
                  Klikni pro plné zobrazení obrázku Jméno: IMAG0291.jpg Počet zobrazení: 1 Velikost: 82,1 KB ID: 106430
                  potom som tam natiahol nastrel akceleratora a dostal som Zelenu -> bledohnedu -> sedu obrazovku


                  boboo: pozeram ze zdrojaky si si pozrel
                  Naposledy upravil zz_indigo; 13.06.2011, 19:49:20.

                  Komentovat

                    #489
                    O: Fúria S628 (Turbokarta pre a A600)

                    v robote som si ich narychlo prelistoval
                    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                    Furiatune homepage

                    Komentovat

                      #490
                      O: Fúria S628 (Turbokarta pre a A600)

                      A co vravys?

                      Ked budem mat hotovu prvu funkcnu verziu planujem to rozdelit na funkcne bloky. A viac zdrojakou.

                      Komentovat

                        #491
                        O: Fúria S628 (Turbokarta pre a A600)

                        Jaksi mam teraz nejake starosti, nemam na Amigu cas... ak budem na tom lepsie, pozriem sa na to...
                        Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                        Furiatune homepage

                        Komentovat

                          #492
                          Update, posledne zmeny, ladenie, optimalizacia.

                          - Zmena vyrobcu pamateti SRAM z BSI na ALLIANCE, lepsia stabilita, pridane pasivne chladenie, znizenie voltaze z 5v na 3v3
                          - Prepisanie jadra mierne spomalenie pristupu do pameti, urychlenie grafickych operacii a akceleracia IDE (nesystemovy Hack), nespolupracuje zo starymi pomalimi HDD. Doporucujem CF, prenosova rychlost pri FFS 1,55 MB, PFS3 1,9 MB

                          Pri beznej praci postacuje pasivne chladenie, pri zatazeni doporucujem aktivne chladnie FAN z dovodu zahrievania pamati.
                          Postacuje FAN na cirkuciu vzduchu v CASE A600.

                          Koncova cena je stanovena 69,- EUR ( Prva varka 10 ks)
                          Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                          Furiatune homepage

                          Komentovat

                            #493
                            O: Fúria S628 (Turbokarta pre a A600)

                            Som pripraveny na expediciu. 8-)
                            A1200/KS3.1/34MB/030/50MHz/16GB SD-IDE/INDIVISION/A1200/KS3.1/66MB/060/66MHz/16GB SD-IDE/INDIVISION MK2/WHDLOAD REG/

                            Komentovat

                              #494
                              O: Fúria S628 (Turbokarta pre a A600)

                              aj ja - stan, sekac a macky vo vaku smer EVEREST! )))))))))
                              WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

                              Komentovat

                                #495
                                O: Update, posledne zmeny, ladenie, optimalizacia.

                                gratulujem

                                Komentovat
