Portable CD 2024 PCMCIA
Tak mám tu ďalší projekt realizovaný ešte s pred roka, ale začnem pekne od začiatku. Pred časom tu bol doslova "Boom" s CD-ROM od Sony VAIO a možnosťou pripojenia k A600/A1200. Túto CD-ROM-ku som si tiež zaobstaral a nechal som si hardvér poslať až z Japonska, ovládač k mechanike je voľne k stiahnutiu na aminete. Rýchlo som však vystriezvel a túto hračku som račej poslal ďalej do sveta, naozaj to nestojí za zmienku sa zaoberať, čo Sony VAIO na Amige NE-dokáže.
V tom čase som už mal rozbehnutý svoj projekt "Portable CD 2024 PCMCIA", Jedna sa fakticky o klon od Alfa-Data. Ovládače sú súčasťou IDE-Fix'97, tandemat_pcmcia.device, tento softvérový balík je zárukou, že ovládač má plnú podporu pre Removable Media či už pre CD-ROM alebo IOmega ZIP. Pri realizácií som sa stretol s problémami či už vyhotovenia PCMCIA karty, naprogramovanie logiky s ďalšími doplňujúcimi Features, a tak ďalej. V priebehu dvoch týždňov som mal prvú funkčnú Alfa verziu ATAPI radiča, ďalšie dlhé týždne som riešil technické usporiadanie karty a funkčný dizajn PCMCIA adaptéra. V ranných štádiách som mal čiastočne integrovaný aj klon Sony VAIO, no po skepse, čo som nadobudol, som rozpracovanú logiku odstránil a ponechal som podporu výlučne pre IDE-Fix'97.

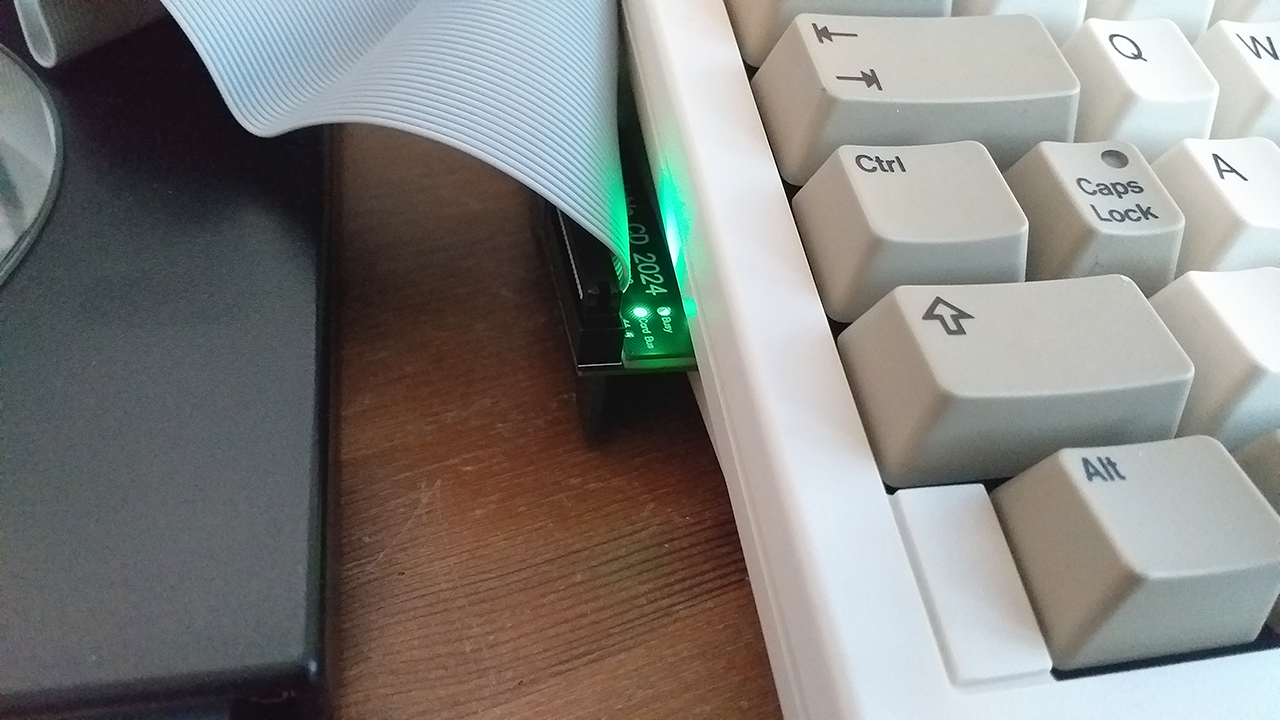

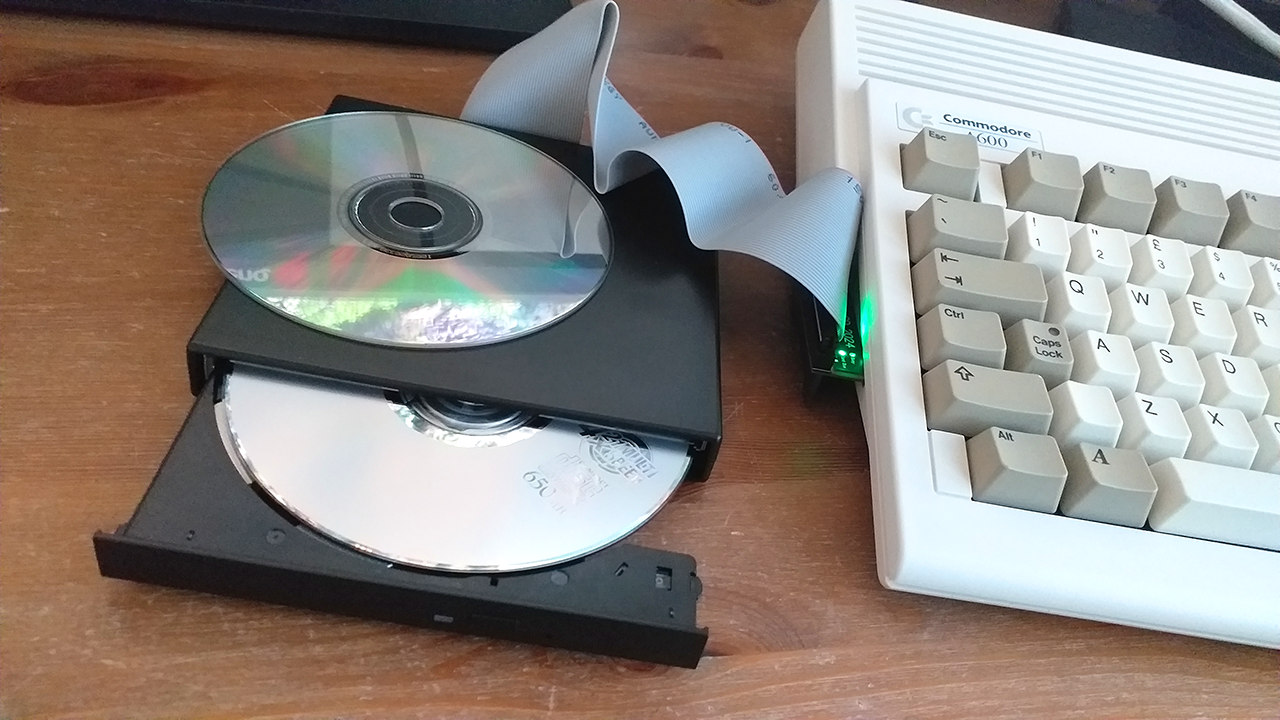

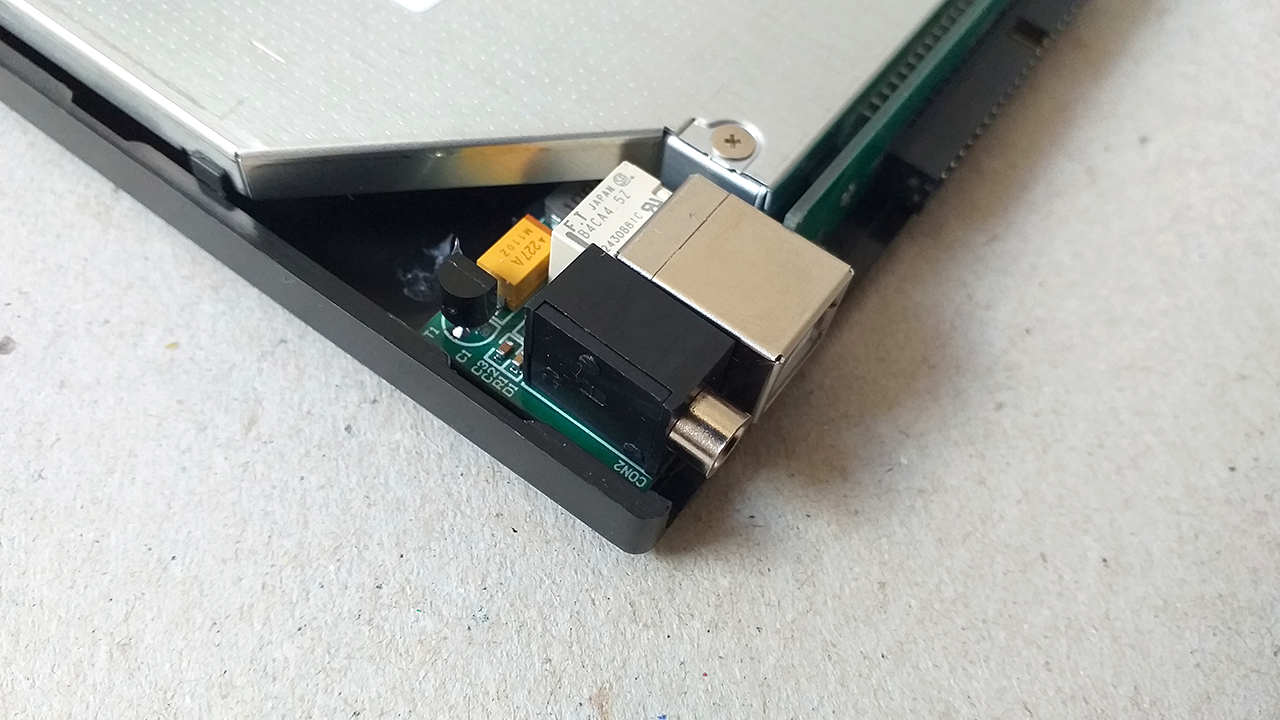

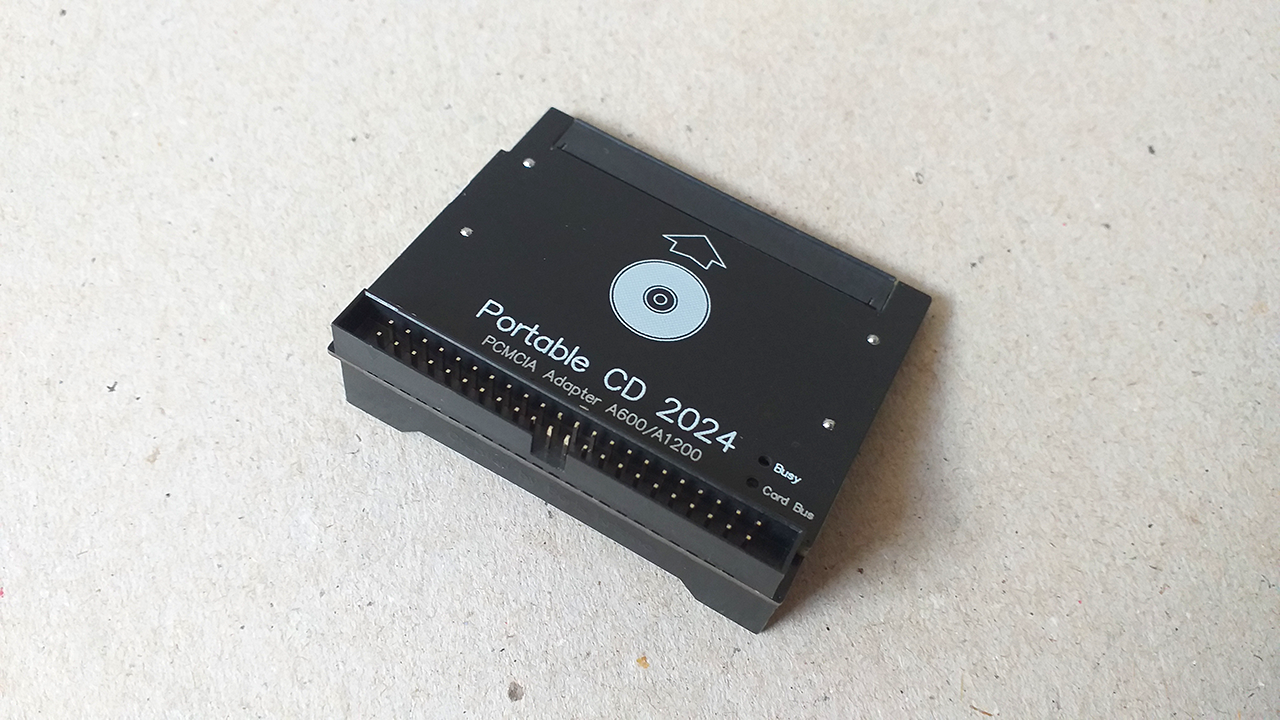

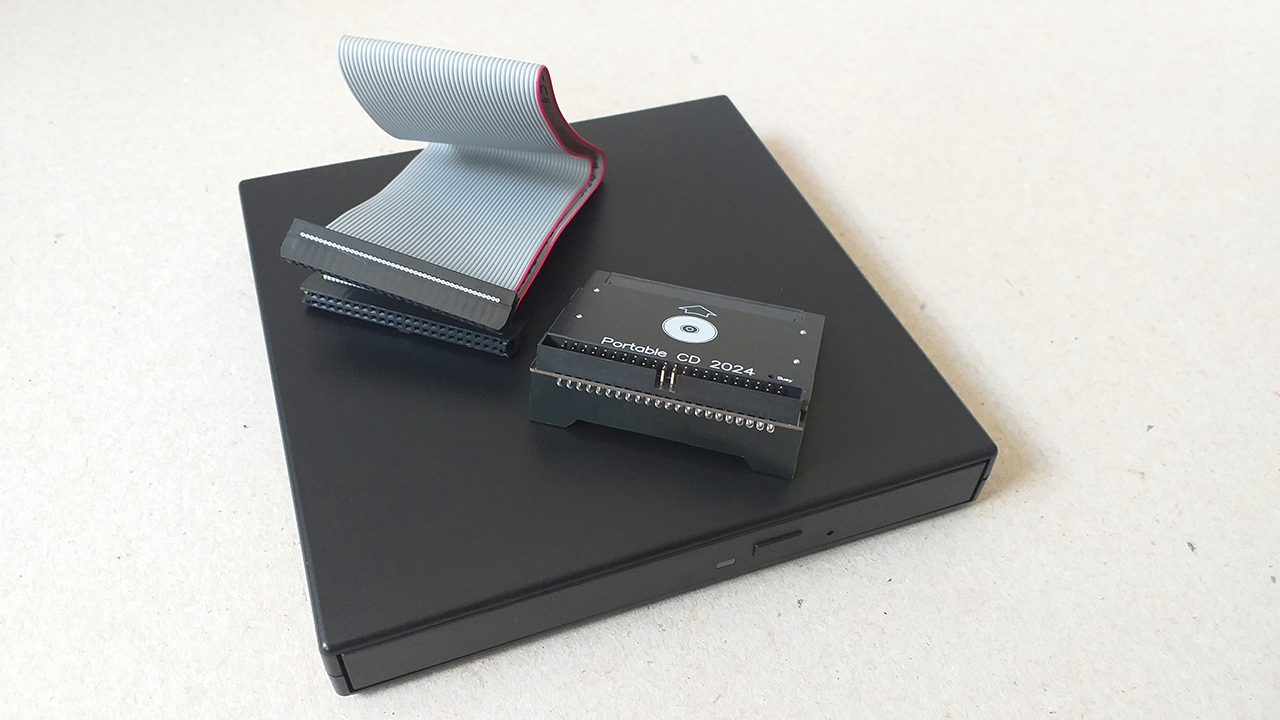

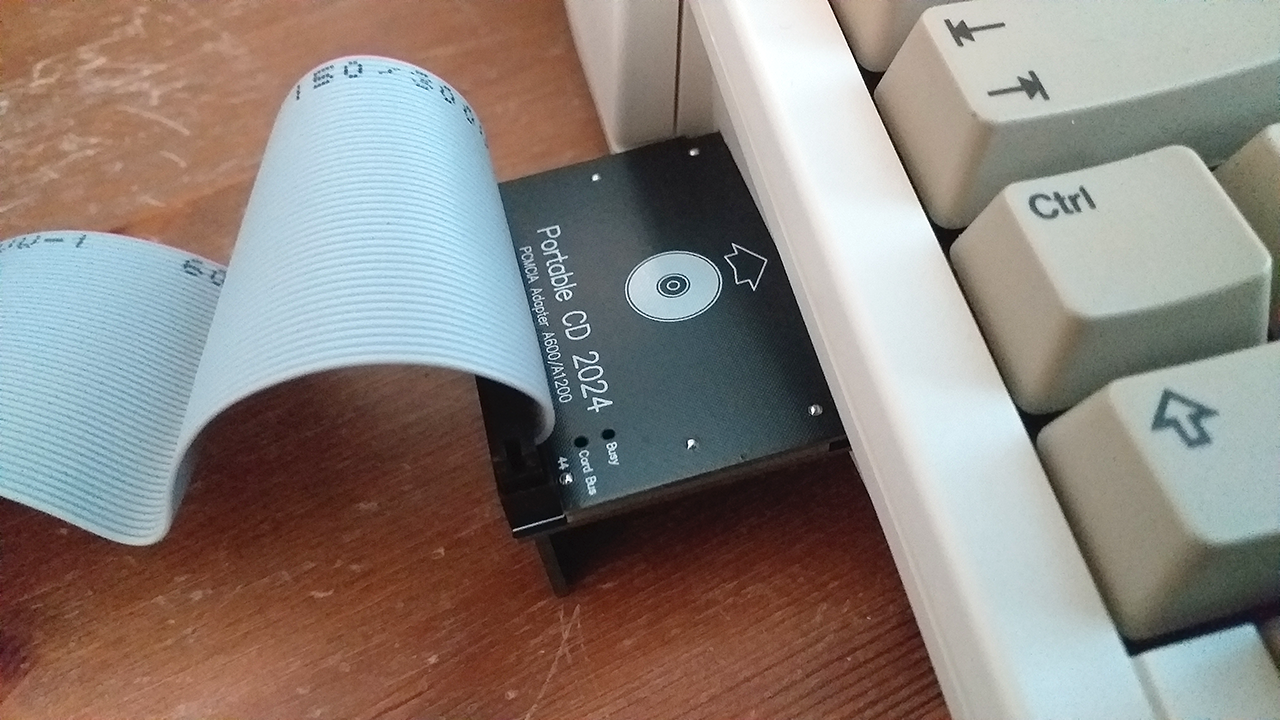

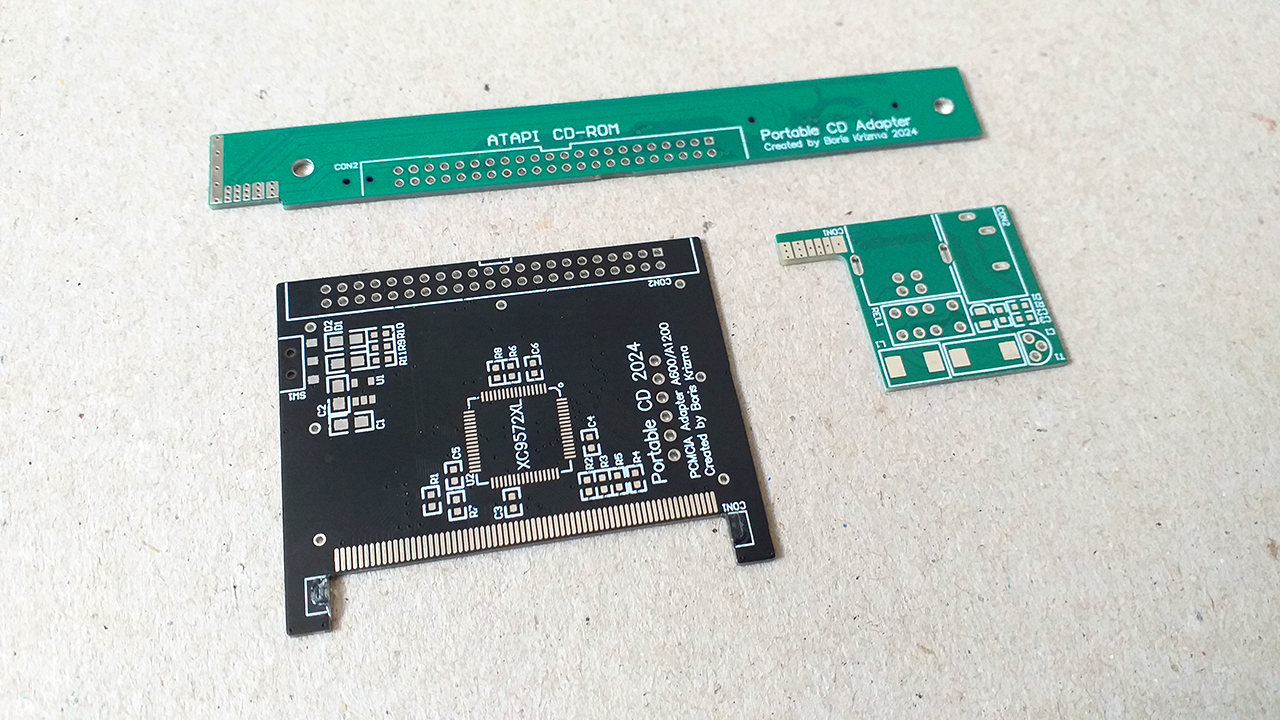

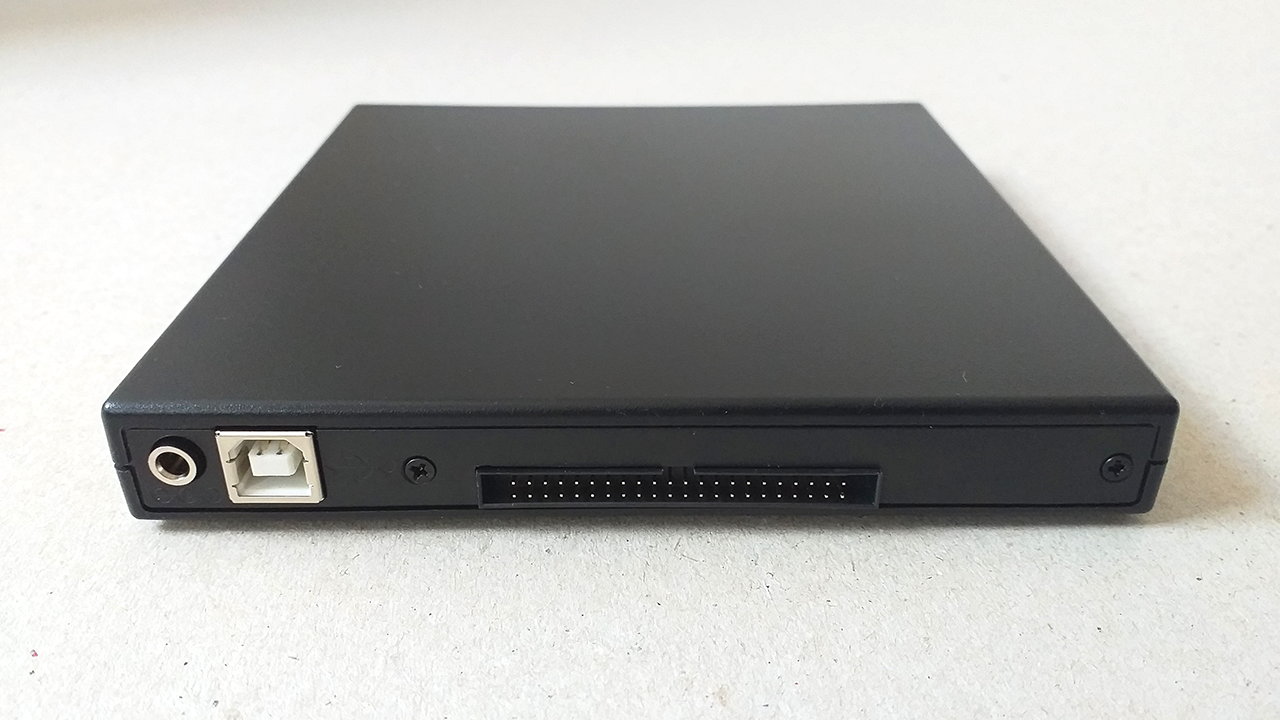

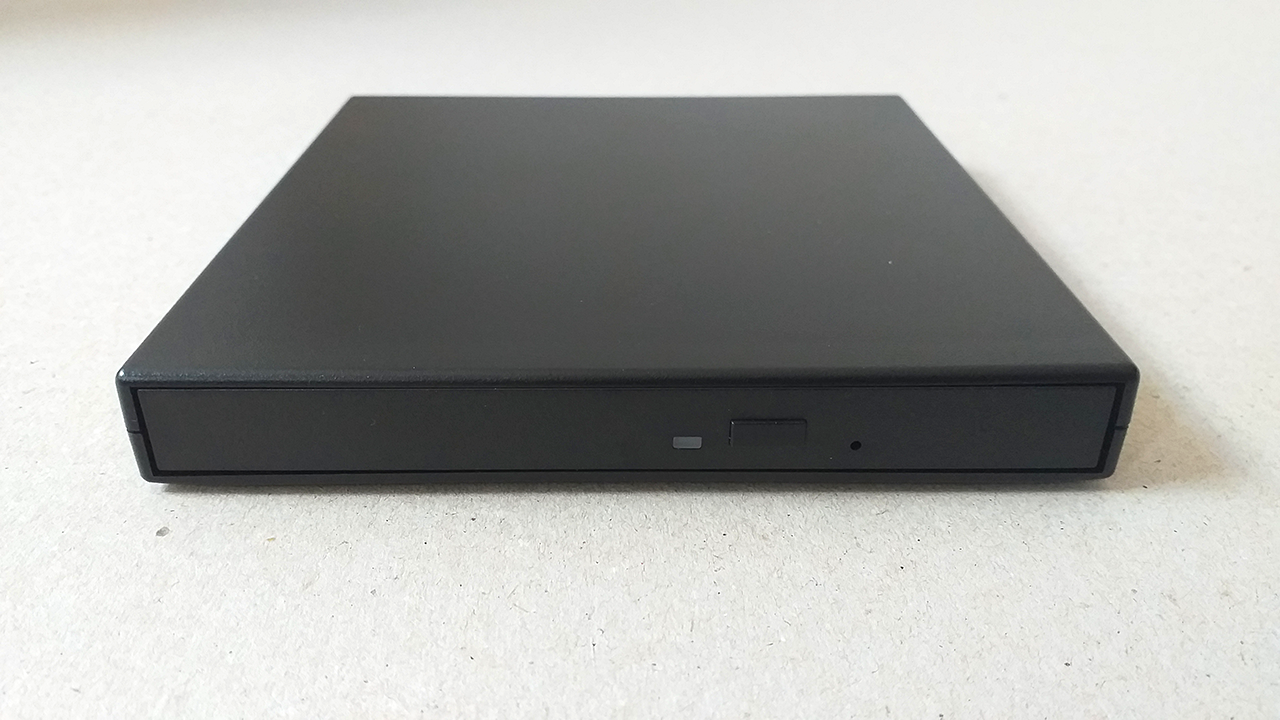

Portable CD 2024 je postavený na CPLD Xilinx XC9572XL, ten obsahuje CID Register, logický interface ATAPI a indikátor Card-BUS, že karta PCMCIA je aktivovaná po zavedení ovládača IDE-Fix'97. Samotný PCMCIA adaptér má 2,5" IDE konektor, pomocou kábla sa pripája k CD-ROM alebo DVD-ROM. Tu som zvolil klasickú mechaniku pre Notebook-y s 50-pinovím konektorom JEA. Aby to bol ucelený projekt, venoval som sa aj samotnému dizajnu CD mechaniky CASE a tiež vnútornej elektronike, ktorá sa prepája s IDE káblom na PCMCIA adaptér. Externá mechanika má jeden Power Supply vstup cez konektor USB-B, po zapojení napájania sa mechanika automaticky prepne na externý zdroj (vyžaduje aspoň +5V 2A/10W)**. Štandardne je CD-ROM napájané cez PCMCIA, vyžaduje minimálny zdroj A500 Power Supply 4,5A. Ďalej je vyvedený Audio výstup na zadný panel, ten vyžaduje aktívne reproduktory.
Z môjho hrubého odhadu pracuje asi 80% IDE mechanik, čo som mal k dostupnosti. Najlepšie výsledky som mal s Acer, LG a Matsushita, samozrejme bavíme sa už v rovine CD-R a CD-RW. Tu už podskakujeme na ďalší Level, a to, že s Portable CD 2024 je možné plne napalovať CD-R a CD-RW. Limit je daný iba priepustnosťou PCMCIA a samotným balíkom IDE-Fix'97, čo v prípade tandemat_pcmcia.device je 700kB/s. Najviac prepracovaný softvér mi príde MakeCD v3.2d, spolu s IDE-Fix'97 je možné plnohodnotne pracovať napalovacími a prepisovacími médiami CD. Tu som sa naozaj vyhral s možnosťami MakeCD či už napalovanie Audio CD cez DAO (Disk-At-Once) dovoľuje napalovať Audio CD bez medzier v skladbách alebo klonovanie dátových CD a vytváranie vlastných CD. To je však ďalšia kapitola sama o sebe.
S týmto projektom som si vyplnil sen, mať CD-R mechaniku pripojenú k Amige, bez vyvádzania káblov z interného IDE radiča a neohrabane položenú 5,25" mechaniku na stole.
Moja požiadavka bola niečo malé kompaktné, a to už nechám na každého z vás, nech posúdi či sa mi to podarilo
Pre prácu s CD-ROM stačí štandardná A600/A1200, v prípade napalovania CD-R a CD-RW, minimum je MC68020 a 4 MB FastRAM.
FuriaEC020 to v pohode zvláda, ale pre reálnu prácu doporučujem MC68030 na 50MHz aspoň 8 MB FastRAM a viac.
** Veľmi sa mi osväčila nabíjačka SAMSUNG k mobilu Galaxi
Ďalšie Hot-screen zverejním neskôr, aj s pokecom...
V tom čase som už mal rozbehnutý svoj projekt "Portable CD 2024 PCMCIA", Jedna sa fakticky o klon od Alfa-Data. Ovládače sú súčasťou IDE-Fix'97, tandemat_pcmcia.device, tento softvérový balík je zárukou, že ovládač má plnú podporu pre Removable Media či už pre CD-ROM alebo IOmega ZIP. Pri realizácií som sa stretol s problémami či už vyhotovenia PCMCIA karty, naprogramovanie logiky s ďalšími doplňujúcimi Features, a tak ďalej. V priebehu dvoch týždňov som mal prvú funkčnú Alfa verziu ATAPI radiča, ďalšie dlhé týždne som riešil technické usporiadanie karty a funkčný dizajn PCMCIA adaptéra. V ranných štádiách som mal čiastočne integrovaný aj klon Sony VAIO, no po skepse, čo som nadobudol, som rozpracovanú logiku odstránil a ponechal som podporu výlučne pre IDE-Fix'97.
Portable CD 2024 je postavený na CPLD Xilinx XC9572XL, ten obsahuje CID Register, logický interface ATAPI a indikátor Card-BUS, že karta PCMCIA je aktivovaná po zavedení ovládača IDE-Fix'97. Samotný PCMCIA adaptér má 2,5" IDE konektor, pomocou kábla sa pripája k CD-ROM alebo DVD-ROM. Tu som zvolil klasickú mechaniku pre Notebook-y s 50-pinovím konektorom JEA. Aby to bol ucelený projekt, venoval som sa aj samotnému dizajnu CD mechaniky CASE a tiež vnútornej elektronike, ktorá sa prepája s IDE káblom na PCMCIA adaptér. Externá mechanika má jeden Power Supply vstup cez konektor USB-B, po zapojení napájania sa mechanika automaticky prepne na externý zdroj (vyžaduje aspoň +5V 2A/10W)**. Štandardne je CD-ROM napájané cez PCMCIA, vyžaduje minimálny zdroj A500 Power Supply 4,5A. Ďalej je vyvedený Audio výstup na zadný panel, ten vyžaduje aktívne reproduktory.
Z môjho hrubého odhadu pracuje asi 80% IDE mechanik, čo som mal k dostupnosti. Najlepšie výsledky som mal s Acer, LG a Matsushita, samozrejme bavíme sa už v rovine CD-R a CD-RW. Tu už podskakujeme na ďalší Level, a to, že s Portable CD 2024 je možné plne napalovať CD-R a CD-RW. Limit je daný iba priepustnosťou PCMCIA a samotným balíkom IDE-Fix'97, čo v prípade tandemat_pcmcia.device je 700kB/s. Najviac prepracovaný softvér mi príde MakeCD v3.2d, spolu s IDE-Fix'97 je možné plnohodnotne pracovať napalovacími a prepisovacími médiami CD. Tu som sa naozaj vyhral s možnosťami MakeCD či už napalovanie Audio CD cez DAO (Disk-At-Once) dovoľuje napalovať Audio CD bez medzier v skladbách alebo klonovanie dátových CD a vytváranie vlastných CD. To je však ďalšia kapitola sama o sebe.
S týmto projektom som si vyplnil sen, mať CD-R mechaniku pripojenú k Amige, bez vyvádzania káblov z interného IDE radiča a neohrabane položenú 5,25" mechaniku na stole.
Moja požiadavka bola niečo malé kompaktné, a to už nechám na každého z vás, nech posúdi či sa mi to podarilo
Pre prácu s CD-ROM stačí štandardná A600/A1200, v prípade napalovania CD-R a CD-RW, minimum je MC68020 a 4 MB FastRAM.
FuriaEC020 to v pohode zvláda, ale pre reálnu prácu doporučujem MC68030 na 50MHz aspoň 8 MB FastRAM a viac.
** Veľmi sa mi osväčila nabíjačka SAMSUNG k mobilu Galaxi
Ďalšie Hot-screen zverejním neskôr, aj s pokecom...
