    #16
    O: RGBS-CGA-YUV-VGA Converter

    Autorem citovaného textu je JOeAim Přejít na původní příspěvek
    Jo tak tenhle (taky normální video cinch) mám taky. Ale tahle je deska je víc univerzální. Mám přes ni ZX Spectrum128, CPC128, Atari ST. Všechno co má vyvedeno něco víc jak composite. Ale je fakt, že C64 nebo Atari XE tam nejde. S těma musím na C1084
    Na tom Zx Spectru máš udělanou úpravu videosignálu,škoda,že tam asi nejde 128+2a přes rgb,jedině udělat úpravu z TV signálu na Video(cinch),nebo někdo s tím má zkušenosti.
    Amiga je nejlepší...

    Komentovat


      #17
      O: RGBS-CGA-YUV-VGA Converter

      Autorem citovaného textu je krtek11 Přejít na původní příspěvek
      Na tom Zx Spectru máš udělanou úpravu videosignálu,škoda,že tam asi nejde 128+2a přes rgb,jedině udělat úpravu z TV signálu na Video(cinch),nebo někdo s tím má zkušenosti.
      Na ZX128 se úprava dělat nemusí, protože ta má na RGB konekoru vyveden i composite out. Ten u ZX +128/2a nahradil audio out.

      Komentovat


        #18
        O: RGBS-CGA-YUV-VGA Converter

        Autorem citovaného textu je venox Přejít na původní příspěvek
        krabicku uz mas poriesenu?


        Ja si dam nieco vypalit ako pokus a pripravu

        Hmmm, tak Ty jsi to už rozkreslil.Super. Tak já mám přístup jen k plazmně, a to bych to musel dělat min. z 5 mm plechu aby to nějak vypadalo. TY už tu desku máš, nebo jak jsi to rozmněřil?

        Komentovat


          #19
          O: RGBS-CGA-YUV-VGA Converter

          Autorem citovaného textu je krtek11 Přejít na původní příspěvek
          Na tom Zx Spectru máš udělanou úpravu videosignálu,škoda,že tam asi nejde 128+2a přes rgb,jedině udělat úpravu z TV signálu na Video(cinch),nebo někdo s tím má zkušenosti.
          Asi nejjednodušší výroba video out. Jeden IO pár odporů a kondiků. cirka za 50,-Kč. http://www.secarica.ro/zx/plus3_composite_video.pdf

          Komentovat


            #20
            O: RGBS-CGA-YUV-VGA Converter

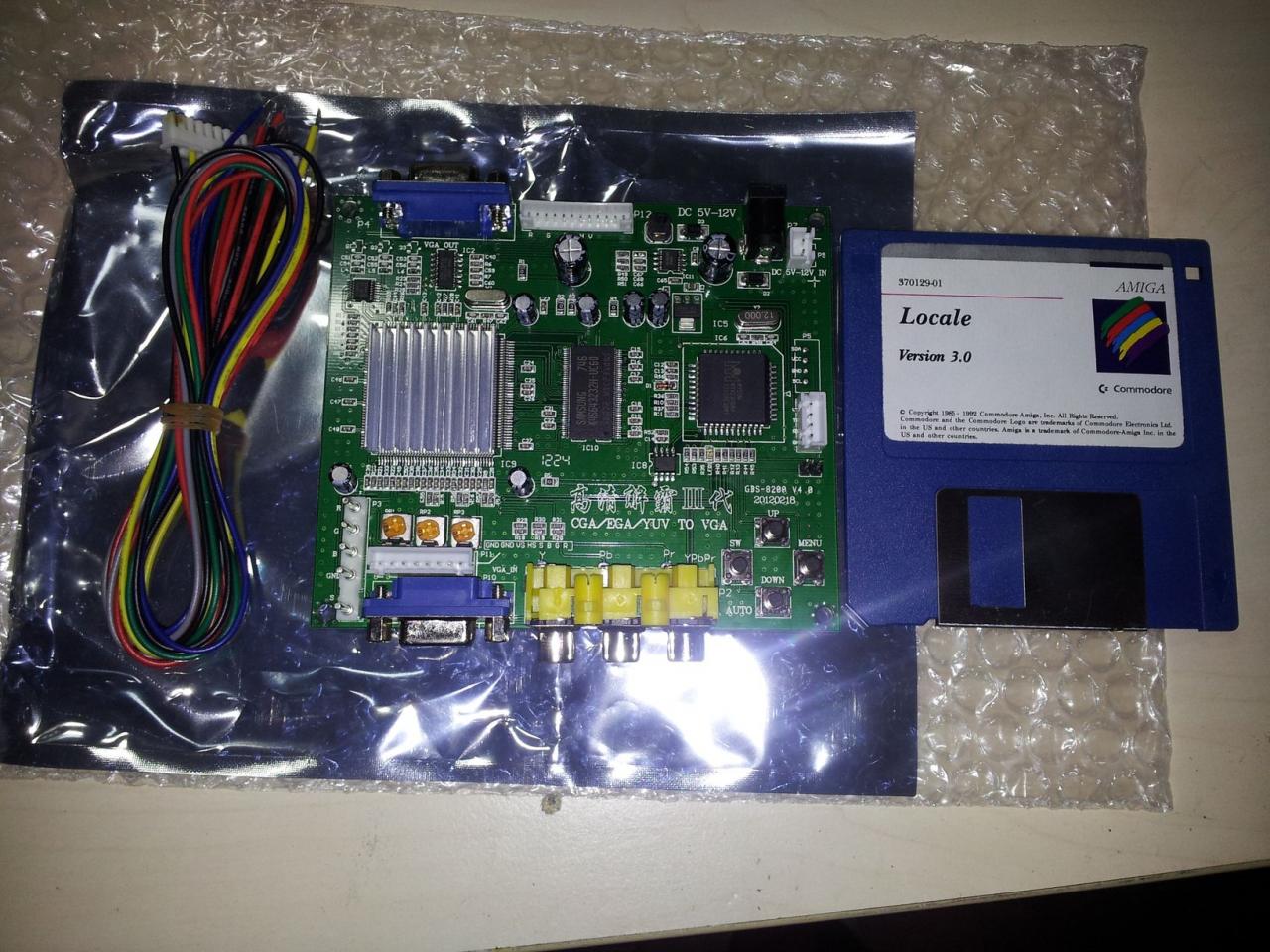

            Dnes prisiel jeden darcek z HONG KONGU.

            Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_174731.jpg
Počet zobrazení: 1
Velikost: 126,9 KB
ID: 106851Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_174737.jpg
Počet zobrazení: 1
Velikost: 171,0 KB
ID: 106852

            Ostal som trosku zaskoceny z kabla ktory je trosku osmahnuty, nastastie vsetko ide.

            Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_174754.jpg
Počet zobrazení: 1
Velikost: 100,3 KB
ID: 106853

            Zobrazena velkost na predstavu

            Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_174927.jpg
Počet zobrazení: 1
Velikost: 194,4 KB
ID: 106854

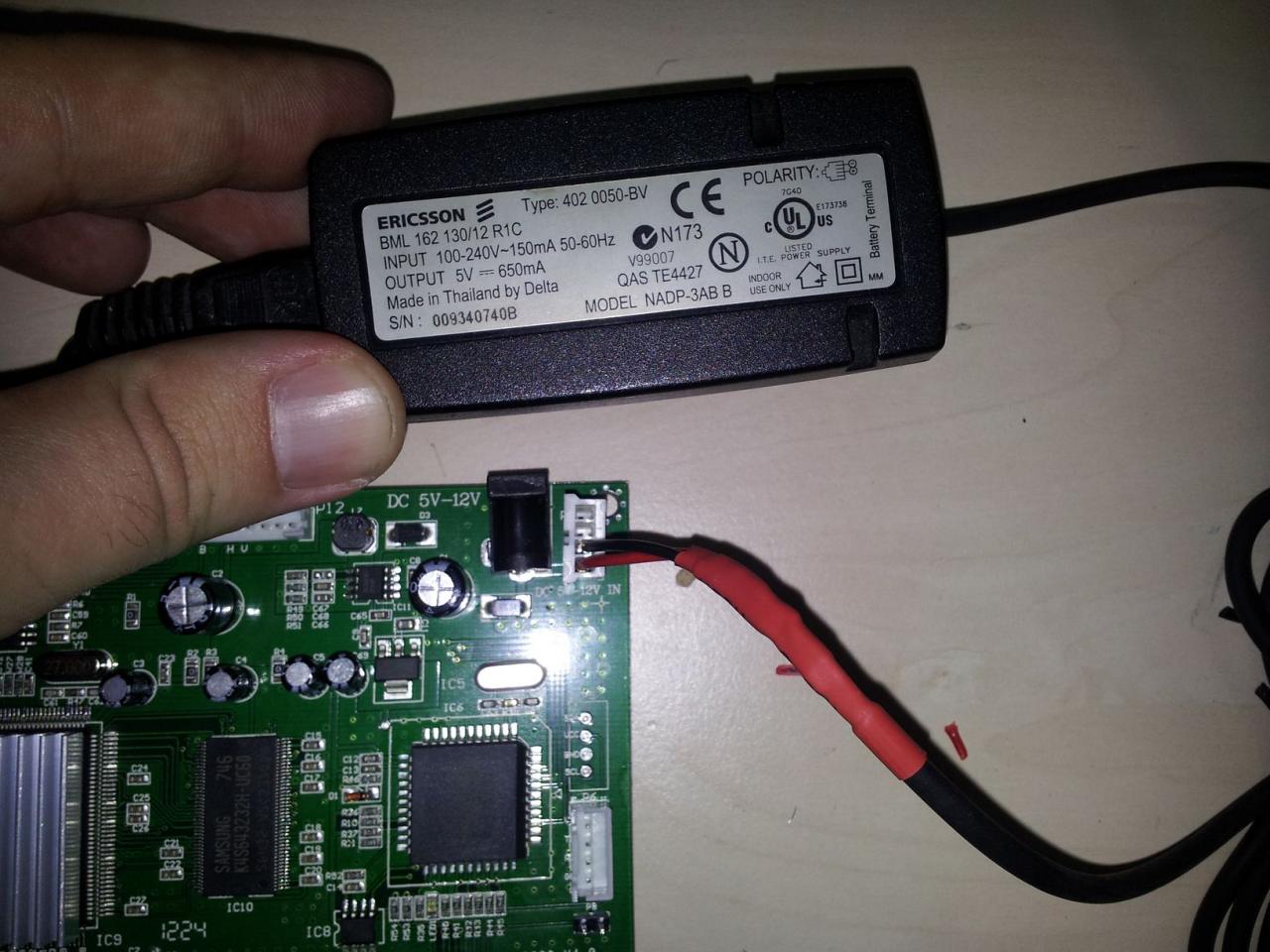

            Trafo som uz mal pripravene zo stareho mobilu - 05V 650mA , koncovka pre napajanie bola v baleni, ja som mal uz zdroj pripraveny, potom sa udiala zmena na orig. koncovku v baleni.

            Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_180851.jpg
Počet zobrazení: 1
Velikost: 142,9 KB
ID: 106855

            priprava zapojenia, zlty nezapajat!
            Klikni pro plné zobrazení obrázku

Jméno: 600px-Amiga-rgb-to-scart_sc1.jpg
Počet zobrazení: 1
Velikost: 40,5 KB
ID: 106856Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_184111.jpg
Počet zobrazení: 1
Velikost: 108,8 KB
ID: 106857

            prve ozivenie

            Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_190227.jpg
Počet zobrazení: 1
Velikost: 87,1 KB
ID: 106858

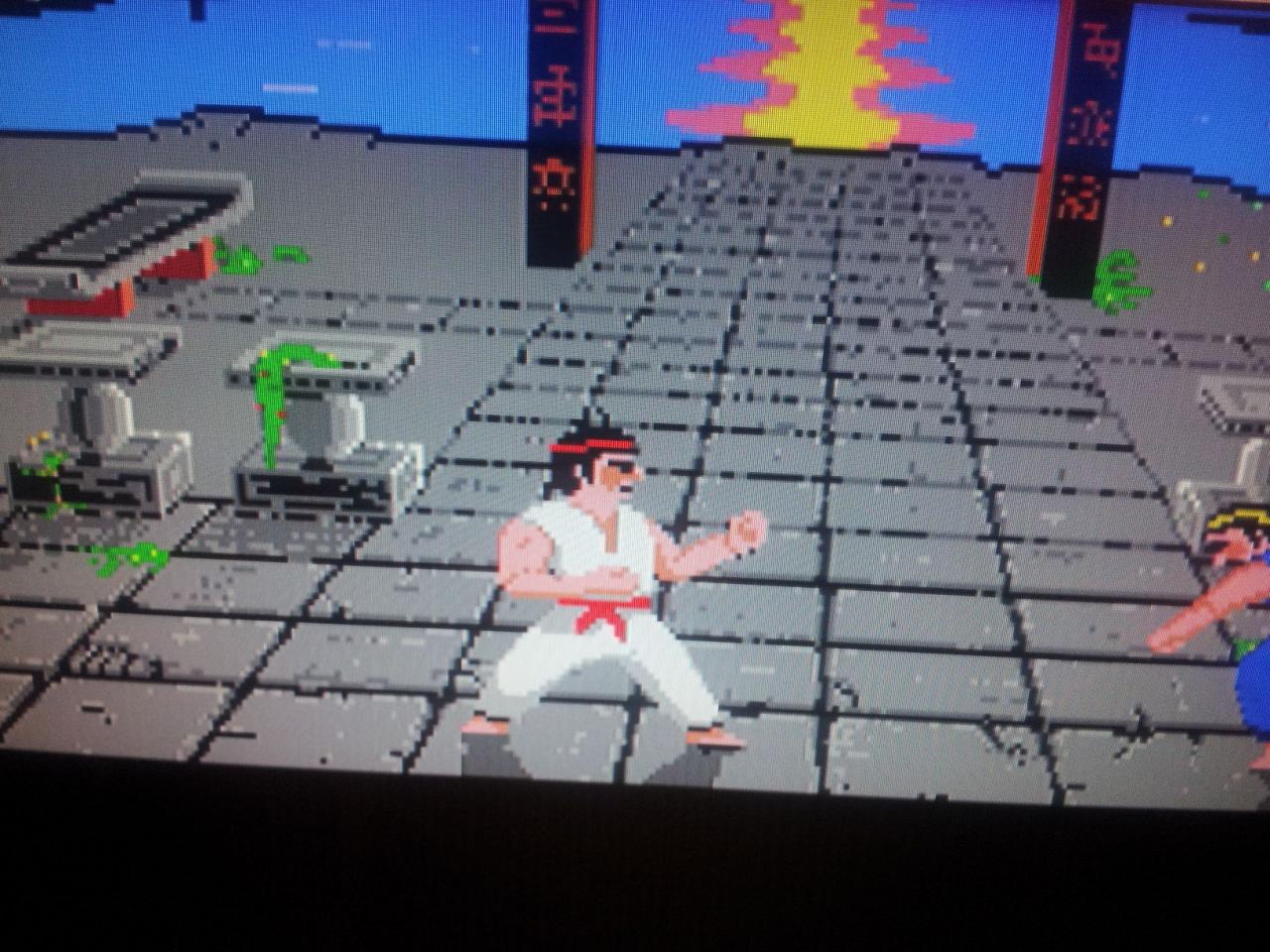

            Na obraze vidiet zvisle pasy asi pouzity kabel budem musiet casom vymenit za tieneny

            Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_190712.jpg
Počet zobrazení: 1
Velikost: 125,1 KB
ID: 106859

            Ale inak sa celkom dalo, uz aspon nemusim cumet do TV na mojej A600. Po naburani do menu som zistil ze vobec nerozumiem po cinsky. Tak som hladal ENGLISH a nasiel. na vyber su rozlisenia : 640x480, 800x600,´1024x768, 1366x768 - skusal som vsetky ziaden rozdiel som nevidel.

            Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_190723.jpg
Počet zobrazení: 1
Velikost: 172,1 KB
ID: 106860Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_191019.jpg
Počet zobrazení: 1
Velikost: 112,8 KB
ID: 106861Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_191550.jpg
Počet zobrazení: 1
Velikost: 88,5 KB
ID: 106862Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_191756.jpg
Počet zobrazení: 1
Velikost: 168,6 KB
ID: 106863Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_191806.jpg
Počet zobrazení: 1
Velikost: 184,5 KB
ID: 106864

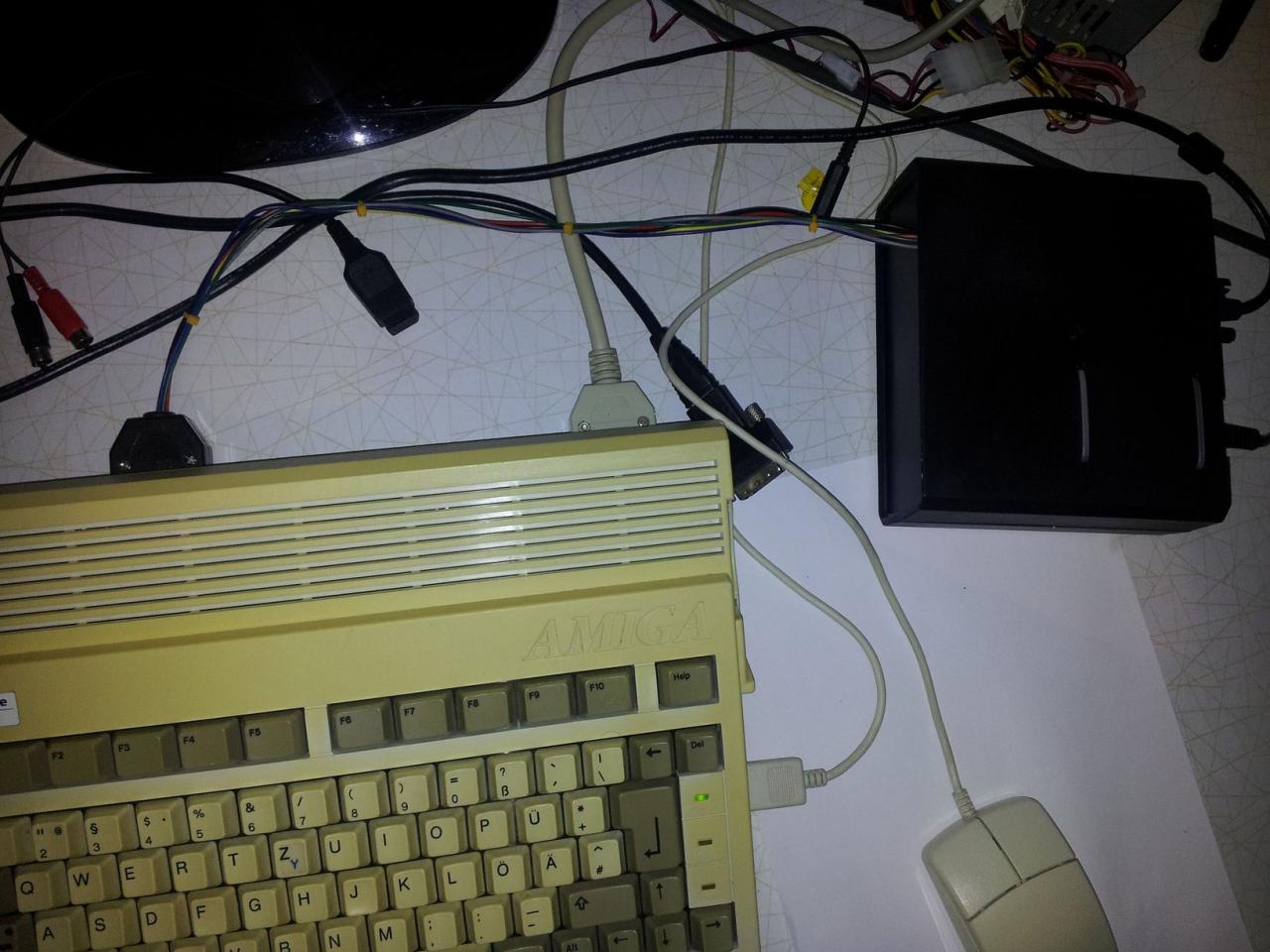

            Ked to bolo uz nastole hole a rozbehane bolo to reba trosku schovat do case, nemal som vobec cas urobit tu moju - podvadzal som a kupil z umelej hmoty univerzalnu, ihned po udskusani zacala tvorba otvorov pre porty. Velmi som sa ponahlal preto to aj tak vyzera. Aspon teraz si synko nic neurobi ak by sa ponevieral pri Amige.

            Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_190235.jpg
Počet zobrazení: 1
Velikost: 147,7 KB
ID: 106865Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_210832.jpg
Počet zobrazení: 1
Velikost: 160,7 KB
ID: 106866Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_214238.jpg
Počet zobrazení: 1
Velikost: 131,1 KB
ID: 106867Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_214249.jpg
Počet zobrazení: 1
Velikost: 113,4 KB
ID: 106868

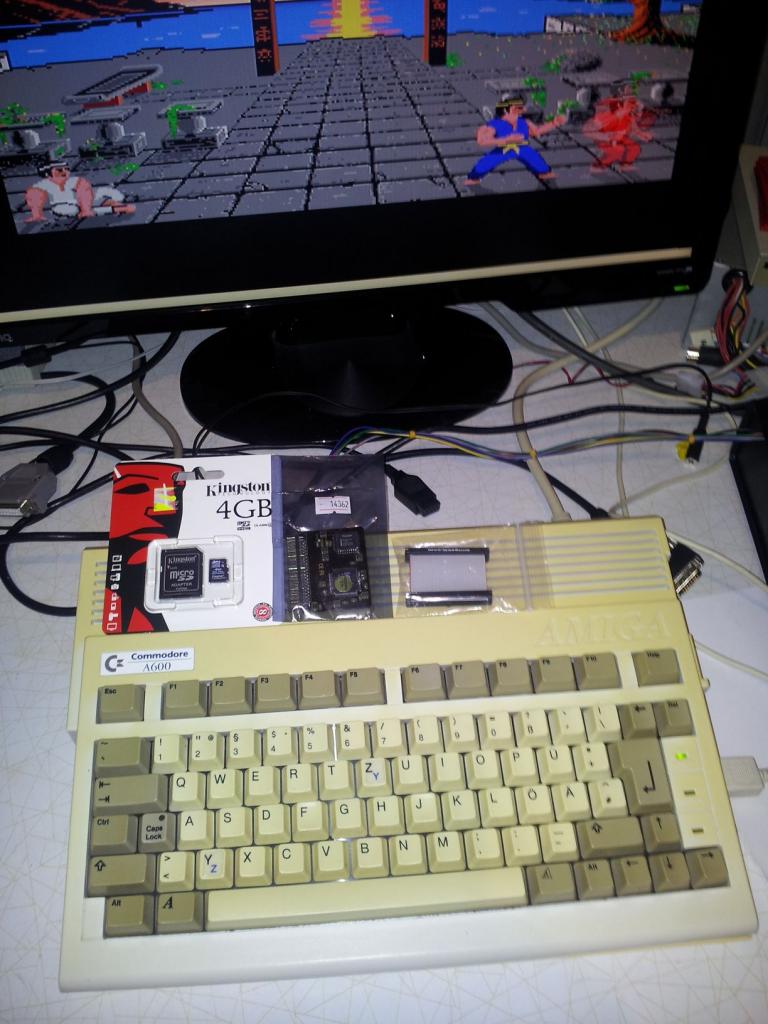

            Priprava na cistu instalaciu SD karty a uz potom iba cakat na FURIU 020, samozrejme Amiga pojde do cierna.

            Klikni pro plné zobrazení obrázku

Jméno: IMG_20121119_214415.jpg
Počet zobrazení: 1
Velikost: 100,7 KB
ID: 106869
            Naposledy upravil venox; 21.11.2012, 09:46:40.
            WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

            Komentovat


              #21
              O: RGBS-CGA-YUV-VGA Converter

              Pěkné, takže s obrazem jsi spokojený? Jak dlouho trvalo dodání, mě poslední dobou dva balíčky nepřišly, ale u jednoho už jsem vyřídil resend (přišel během 14 dnů) a u druhého se chystám, je to přibližně šest týdnů a už jsem nervózní. Ten žlutý vodič tam musí být?

              edit: druhý balíček právě dorazil, po šesti týdnech
              Naposledy upravil čenda608; 20.11.2012, 14:37:09.
              3x A1200, mTec 030/28MHz 8MB, Apollo 030/40MHz 8MB,Blizzard mkIV 32MB, 256MB CF/HDD
              A600 na kterou už nezbývá čas

              Komentovat


                #22
                O: RGBS-CGA-YUV-VGA Converter

                Autorem citovaného textu je čenda608 Přejít na původní příspěvek
                Pěkné, takže s obrazem jsi spokojený? Jak dlouho trvalo dodání, mě poslední dobou dva balíčky nepřišly, ale u jednoho už jsem vyřídil resend (přišel během 14 dnů) a u druhého se chystám, je to přibližně šest týdnů a už jsem nervózní. Ten žlutý vodič tam musí být?
                JoeAim - pisal ze - Není třeba. Aspoň já je tam dávat nemusel. 22 a23 pin jsou stejně jen napětí +12 a+ 5. A ty nejsou potřeba. Potřebuješ jen 3,4,5,10,16.

                Ja som ho zapojil a to bude mozno moj problem s pasmy na obraze. Na uvodnom logu ROM to je vidiet dost ale vo WORKBENCH celkom pohoda aj hry OK. Dnes skusim odpojit to zlte napajanie a uvidim.


                5 som objednal a 19 to prislo.
                Naposledy upravil venox; 20.11.2012, 14:36:24.
                WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

                Komentovat


                  #23
                  O: RGBS-CGA-YUV-VGA Converter

                  Díky za info, objednávám
                  3x A1200, mTec 030/28MHz 8MB, Apollo 030/40MHz 8MB,Blizzard mkIV 32MB, 256MB CF/HDD
                  A600 na kterou už nezbývá čas

                  Komentovat


                    #24
                    O: RGBS-CGA-YUV-VGA Converter

                    odpojil som zlty a ide to vsetko ako predtym, ziadna zmena, takze zlty nezapajat ako bolo dole napisane
                    WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

                    Komentovat


                      #25
                      O: RGBS-CGA-YUV-VGA Converter

                      dnes som trosku testoval, vsimol som si anomaliu v obraze okolo kurzora video dole. Potestovane : iny zdroj, tieneny kabel, ine rozlisenie .... nic nepomaha. Este vyskusam druhy monitor. Testovane na BENQ 24.

                      WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

                      Komentovat


                        #26
                        O: RGBS-CGA-YUV-VGA Converter

                        To je zaujimave... Predpokladam, ze ta vlnka sa hybe cely cas spolu s kurzorom. Robi to aj v hrach? Chovaju sa tak aj ine pohyblive prvky?
                        ???

                        Komentovat


                          #27
                          O: RGBS-CGA-YUV-VGA Converter

                          Aha, tak toho jsem si taky všimnul. Ale myslel jsem, že to je tím, že používám převodník PS2/Amiga.

                          Komentovat


                            #28
                            O: RGBS-CGA-YUV-VGA Converter

                            Este potestujem hry, pripada mi to ako z DUNE 2 ked isiel cervik a ja som utekal prec z Harvesterom
                            Naposledy upravil venox; 02.12.2012, 00:55:10.
                            WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

                            Komentovat


                              #29
                              O: RGBS-CGA-YUV-VGA Converter

                              toto som nasiel na nete - robi to aj tam hlavne v dopuse to vidiet ked prejde cez buttony -
                              WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

                              Komentovat


                                #30
                                O: RGBS-CGA-YUV-VGA Converter

                                Autorem citovaného textu je JOeAim Přejít na původní příspěvek
                                .... Hry fungujou bez problému a to samé i režim interlaced ......

                                Píšeš, že hry fungujou bez problémů. Ale není přece jenom vidět při scrollingu nějaké škubání, když vlastně všechny tyto konertory mají výstup v 60Hz?
                                A1200, 8MB Fast, 4GB CF, 4GB CF PCMCIA, 2x PSX -> Amiga
