Nemá korektní ready signál. V amize fungovat může, ale nepojedou některý NDOS věci.

toto by mala byt korektna verzia

O: Nec fd1231h

Po dlhom hladani a neuspechoch sa podelim s poznanim o tejto floppy NEC FD1231H.


Nasiel som obrazok prerobenia bez popisu, Dalej som nasiel iba popis bez obrazku. Ak ma niekto nieco viac - sem s tym )) Dakujem.

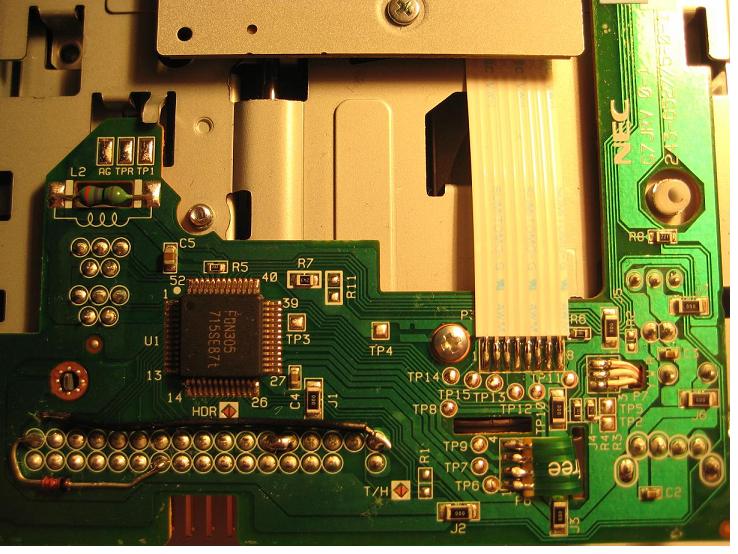

Prerobenie bez popisu

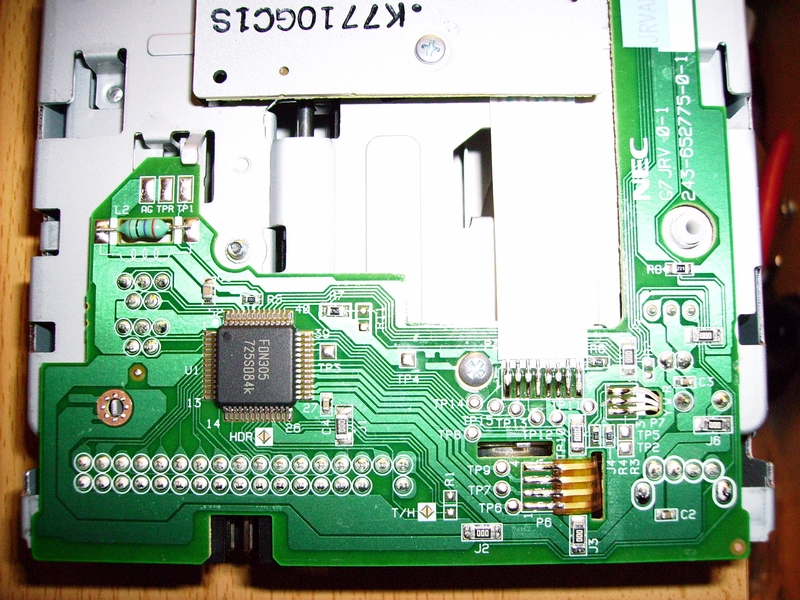

A prerobenie s popisom (Nemecky) a malym obrazkom



1. Die Leiterbahn über Pin 34 am Laufwerksanschluß duchtrennen und Pin 34 mit
Testpoint 15 verbinden, um das /RY Signal zu bekommen (scheint bei NEC immer
an TP15 zu liegen, violetter Draht).

2. Pin2 am LW Anschluß ist nicht verbunden, diesen mit einem Draht mit Pin 6
des Controller Chips verbinden, um /DC an Pin 2 zu bekommen (grauer Draht).

3. Dieses Laufwerk ist fest auf DS1 gelegt, es ist offenbar keine Möglichkeit
vorgesehen, dies durch Jumper oder Lötbrücken zu ändern. Daher die Leiterbahn
über Pin12 des LW Anschlusses trennen und Pin 19 des Controller Chips mit
Pin10 (der eh nicht verbunden ist) des LW Anschlusses verbinden (oranger Draht).

Das HD Loch muß abgeklebt werden, oder es muß noch der Schalter gebrückt werden.

GOOGLE TRANSLATOR

Prvé Prepojenie pomocou PIN 34 na inom disku Duch konektor a Pin 34 s
Zapojte skúšobnú bod 15 k / RM signál vyzerá, že sa (vždy na NEC
byť kvôli TP15, fialová drôt).

Druhý PIN2 pre pripojenie LW nie je spojená s drôtom na pin 6
Regulátor čipy dohromady vytvárajú / DC sa na pinu 2 (šedý vodič).

Tretia Táto jednotka je umiestnená pevne na DS1, nie je zrejme žiadnym spôsobom
v úmysle tento prepojkami alebo spájkovaním mosty. Preto je prepojenie
Odpojte pin 12 EV konektoru a vývod 19 regulátora čipov
Pin10 (čo nie je vždy pripojené), pripojte konektor EV (oranžový vodič).

Otvor musí byť podlepené HD, alebo musí byť stále prepojené do prepínača.
