O: Oprava jamesd_007 BlizzardPPC by IDEfix.

Opravit turbínu, na které si vylámal zuby EXA a dokonce i Stachu, pane klobouk dolů...

O: Oprava jamesd_007 BlizzardPPC by IDEfix.

to Vezir...

O: Oprava jamesd_007 BlizzardPPC by IDEfix.

Génius, génius!! nemožné, proboha čim to bylo? Já věděl, že IDEžíšek existuje!!! Tak tohle je ten nejlepší dárek pod stromeček Po roce vánoce vánoce přicházejí . . ... .

O: Oprava jamesd_007 BlizzardPPC by IDEfix.

IDEfix, respekt

Famozni

O: Oprava jamesd_007 BlizzardPPC by IDEfix.

Gratulujem IDEfix, dobra praca!

O: Oprava jamesd_007 BlizzardPPC by IDEfix.

Díky chlapi za uznání, vážím si toho...

O: Oprava jamesd_007 BlizzardPPC by IDEfix.

Rescept! Mame noveho HW genia! Ocekavej naval objednavek

Ja jsem myslel, ze mu do toho BPPC da Stachu jine (rychlejsi) PPCcko? To se pletu?

O: Oprava jamesd_007 BlizzardPPC by IDEfix

Já pochopil, že ho jen vyměnil za jiný, odzkoušený kus v rámci pokusu opravy karty. Zrychlení nebylo v původním plánu a Jamseovi šlo hlavně o oživení.

O: Oprava jamesd_007 BlizzardPPC by IDEfix

dělal tam přesně tohle

1) Examination - 20EUR
2) Flash replacement - 30EUR
3) PPC CPU replacement - 90EUR (ten na 160Mhz)
4) Postage - 5EUR if sent as not insured letter or 18EUR if sent as tracked and insured up to 150EUR parcel. Please choose the best option for you.

Zázraky se dějííííí

O: Oprava jamesd_007 BlizzardPPC by IDEfix

Takže přátelé, kamarádi, je tu závěrečné rozuzlení, proč nefachala turbína jamesd_007.

Bylo to způsobeno souhrou několika naprosto fatal error záserů, které byly, a to každý zvlášť, naprosto destruktivní a neslučitelný se životem nebohé turbíny.
Ale začněmež od počátku (blahoslaven budiž Oráj...) ) Nejdříve jsem celou kartu podrobně projel pod zvětšovacíma brejlema na nejvyšší zvětšení.
Karta byla celkově v dost zuboženém stavu a působila značně usmoleným a upatlaným dojmem . Zásadnější vady jsem nezjistil, i když podivně vedený drátek odspoda karty, přes zářez na boku, až k PPC procesoru kde byl zafixován malím jezírkem vteřinového lepidla mě poněkud děsil. Po zapojení do Amigy obrazovka hodila pouze dva posty - tmavě šedý a světle šedý. Správě by se mělo toto opakovat dvakrát - tmavý, světlý, tmavý, světlý, pak černá a pokuď se po celou dobu drží ESC tak by se objevilo bootmenu samotné karty, kde se nastavuje rychlost pamětí, maprom, PCI, atd. A ono prt...

Zkusil jsem šahnout na procáky - PPC teplý, 68K studený jak psí čumák (před tím jsem z toho samozřejmě očesal ten větrákový ansábl, bo bych to do zkušebního desktopu nenarval, o prohnutém a uprostřed skoro milimetrovou vrstvou silikonové pasty podlitým pasivu na PPC ani nemluvim).
Selským rozumem vzato - když CPU netopí, tak nejede. Tak jsem se pustil tímto směrem. Znovu jsem opticky projel patici 68K a její blízké okolí. A pak mě to "padlo do voka". Když jsem se díval z boku do škvíry mezi CPU a paticí, tak jsem si všiml, že v jedné z mezer něco jakoby v přebývá (správně by mělo být - řada nožiček - mezera zkrz až na druhou stranu - řada nožiček - zase mezera - atd.) A opravdu tam něco přebývalo!

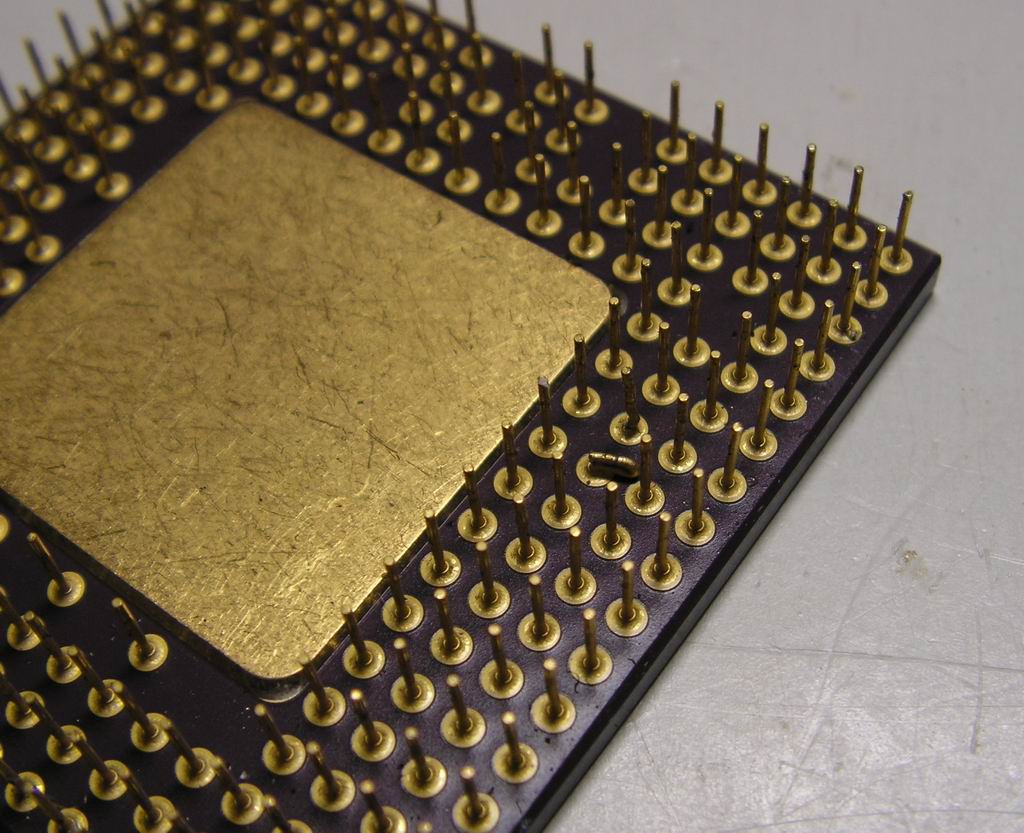

Dva plochý šroubováky a banzaj na něj - CPUčko bylo dole (stejně jsem ho chtěl servat dolu, ale trochu později ). Ofšem to, co sem uviděl... viz obr. #1

Tomu řikám maso! Pevnou jehlovou pinzetu, nedýchat a modlit se, aby to neruplo. Naštěstí se povidlo viz obr. #2

Že by to bylo až tak jednoduchý - jedna blbá ohnutá nožička...? To se mi tak nějak nechtělo věřit. A měl jsem pravdu. Dal jsem CPUčko zpátky do patice a ono nic. Studený. Vyškub sem ho ven a dal svoji 68060tku a... taky nic. Jamesovo CPU do mé karty - fachá... Hmm, sme trochu dál. Teď je ofšem otázka proč to nejede v PPC turbíně. Nemám šanci zjistit, jakej tam je firmware - 040 nebo 060 ? Jede, čistě teoreticky, 040 firmware s 060 procákem ?

Nejrychlejší asi bude, uvést celou kartu do původního stavu - přehodit voltáž z 3.3 na 5V a prohodit CPU selektor. A samo procák na 68040. A voalá - bingo ! Jede! Nirvána... Takže fšechno zase nazpět aaaa... zase nic! S 68060tkou to prostě nejede. Že by teda ten firmware? To se mi zdálo jako jediný možný řešní, ale... co když ne? Co když to vrátím na 68040, flešnu na 060tku a už se to nerozběhne vůbec. Budu ve slepé uličce. Když bych to nechal tak, jak to momentálně je, bude mít jamesd aspoň fukční turbínu s 040tkou. A co když je zádrhel ještě někde jinde? S čim sem hejbal naposled? Voltáž selektor a CPU selektor. Voltáž po změření OK. CPU selektor... že by? Při pohledu na to upatlaný fluxový jezírko ve kterém se ztrácely odpory multiplikátoru a selektoru CPU sem si řek, že tohle musí komplet pryč a očistit, páč tam není absolutně nic vidět. Schodil jsem i spodní patici pro krystal, aby k tomu byl lepší přístup. Po umytí isopropylem a odsání přebytečného cínu koukám a ono nám tu tak nějak něco chybí... viz obr. #3. )

Jedna ploška od jednoho z odporů multiplikátoru. A bez toho to fakt nejede... Zřejmě jak sem pájkou nahřál plošňák, tak to chytlo kontakt.
Pak už to šlo rychle - opatrně napájet odpory nazpátek a ten jeden mírně natočit a posunout, aby měl kontakt, nastavit voltáž, nasadit 060tku a zkusit.

A podruhý bingo! JEDE!!! Workbench a WhichAmiga. 060tka jede bez FPU a MMU a PPC není vidět. P5 library pro 060. Workbench nenajede. Library pryč. Najede. Žeby firmware? Seru na to a dem flashovat. Nervy a napětí - de o fšechno! Povedlo se! DONE! Restart. Workbench najel! P5 library nazpět. WhichAmiga. Gut! Všechno jak má být! Obrázek je nahoře na začátku vlákna.

A to je fšechno, přátelé... taadytaadydaaaa....

)

O: Oprava jamesd_007 BlizzardPPC by IDEfix

No, smekám klobouk!

O: Oprava jamesd_007 BlizzardPPC by IDEfix

Když to tak čtu a přeskakuju slova kterým moc nerozumím , tak to vypadá celkem jednoduše Perfektní práce vezíre a Jamesovi letí gratulace k funkční turbíně. Tak pod stromeček už jenom AmigaOS 4.1 Classic a nebude to mít už žádnou chybu
