Mediator 1200 inštalácia do toweru a rozbehanie kariet pod OS 3.1, OS 3.9
Po dlhšom a neúspešnom hľadaní inštalácie Mediatoru 1200 do Amigy toweru ELBOX som sa rozhodol napísať svoj návod. Kedže moja vedomosť, skúsenosti nieje až na takej úrovni, prosím týmto aj o pomoc aby sme spolu tento návood dokončili. Vopred ďakujem a prosím opravte ma ak niekde seknem v postupe.
Matičná Doska je rev. 1.D4 s kick rom 3.1 a turbokartou Blizzard IV 1230-50 / 32 MB SIMM

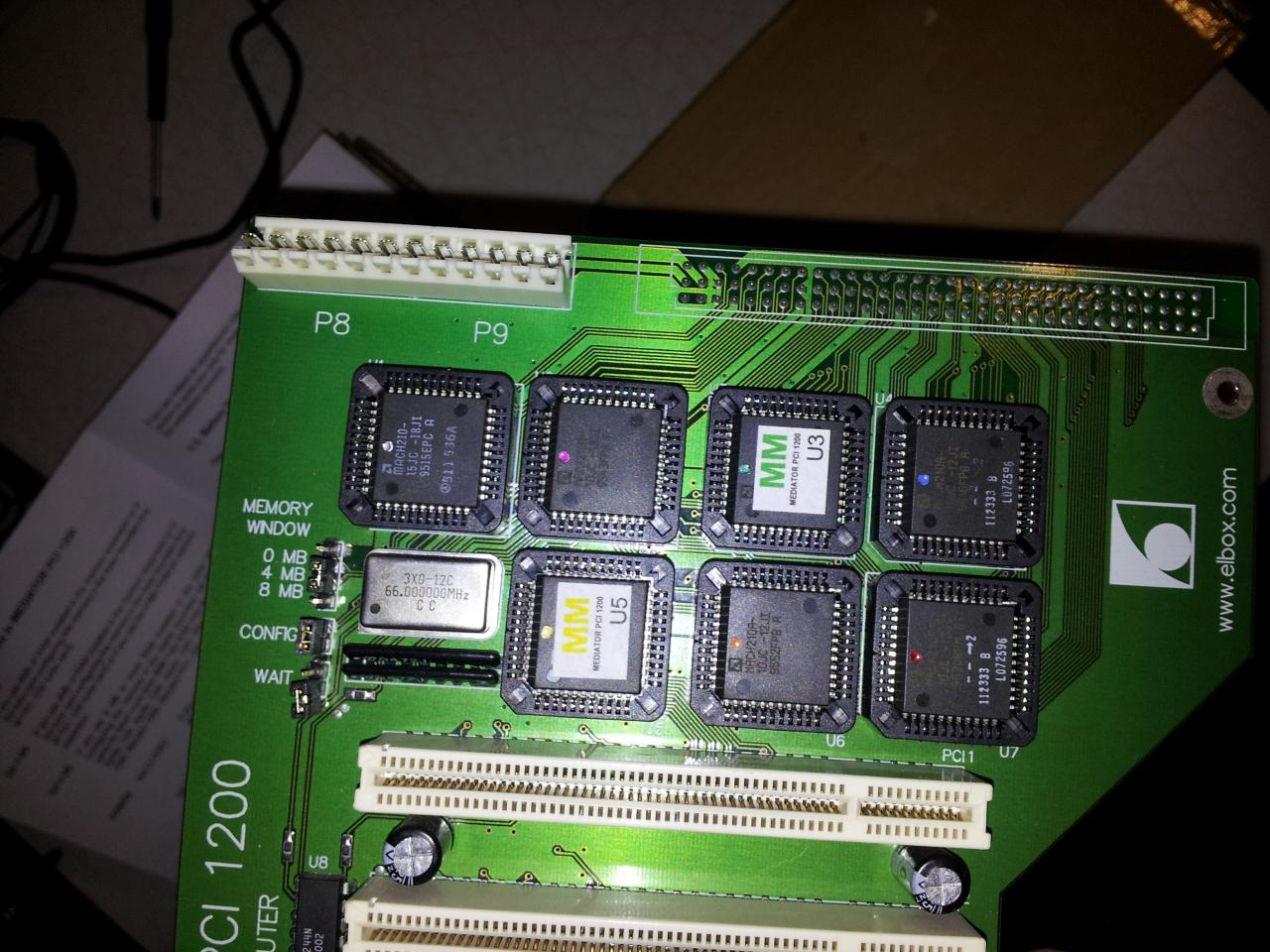

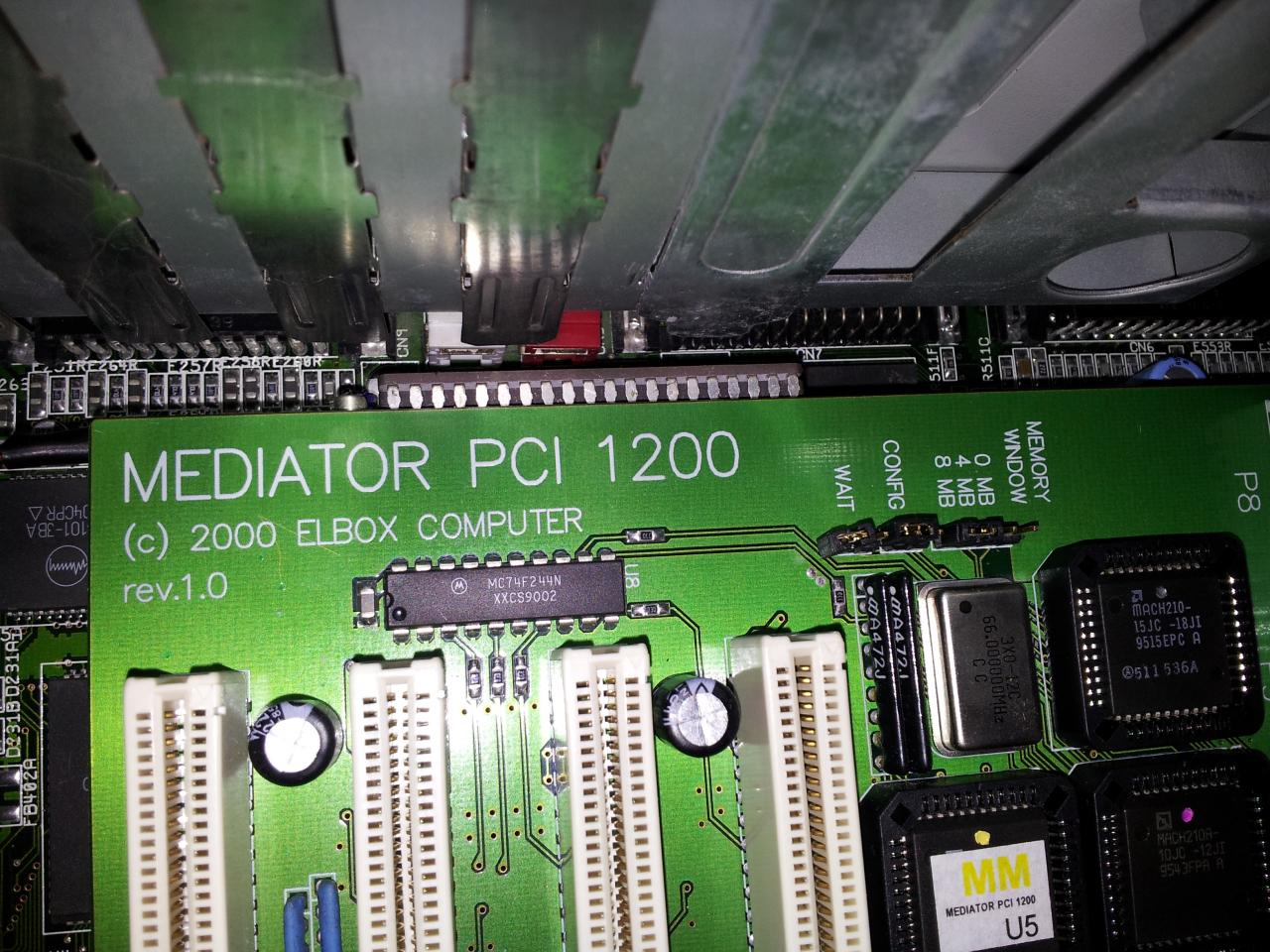

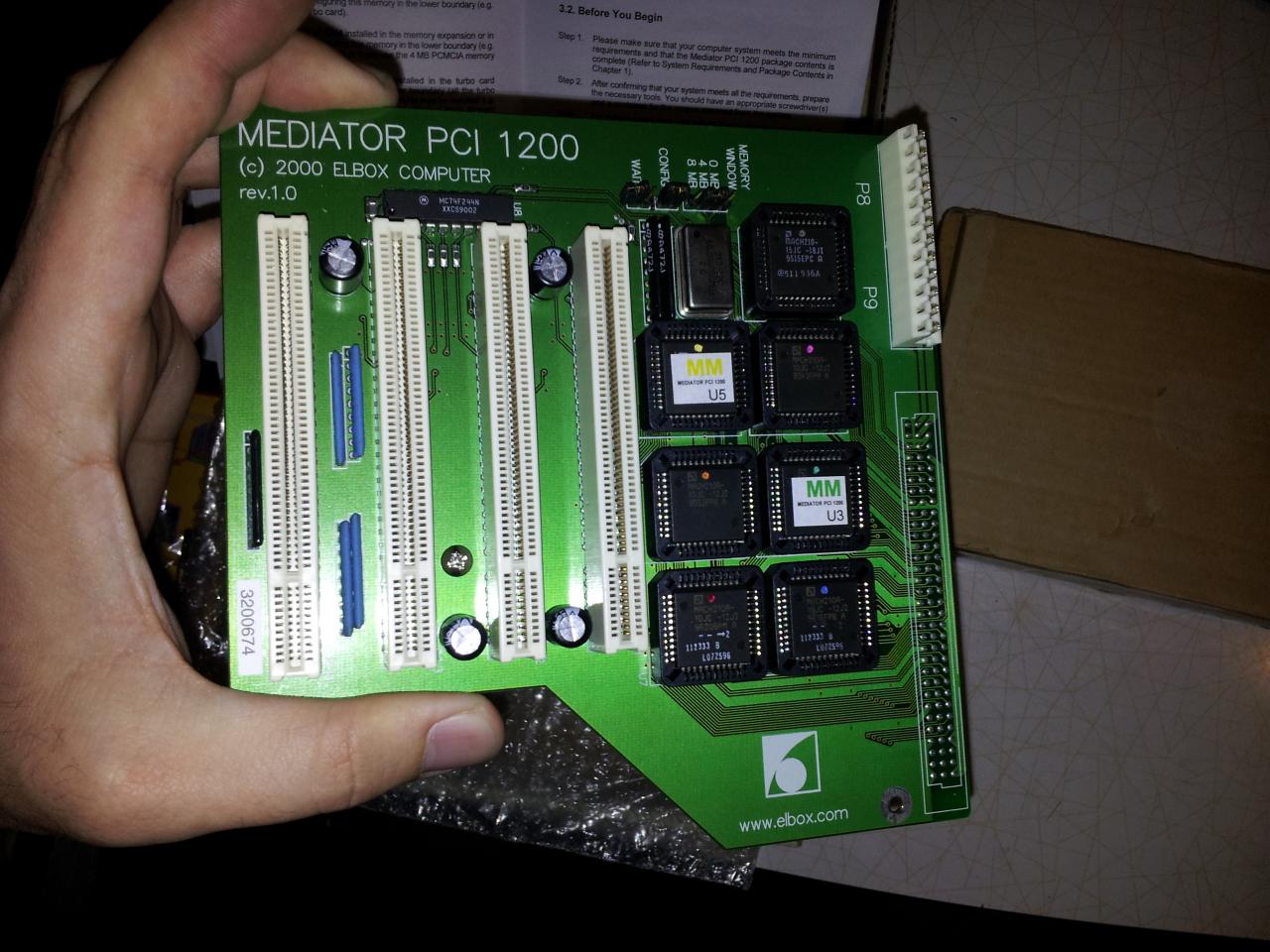

Môj mediátor 1200 je asi prvá verzia: REV 1.0

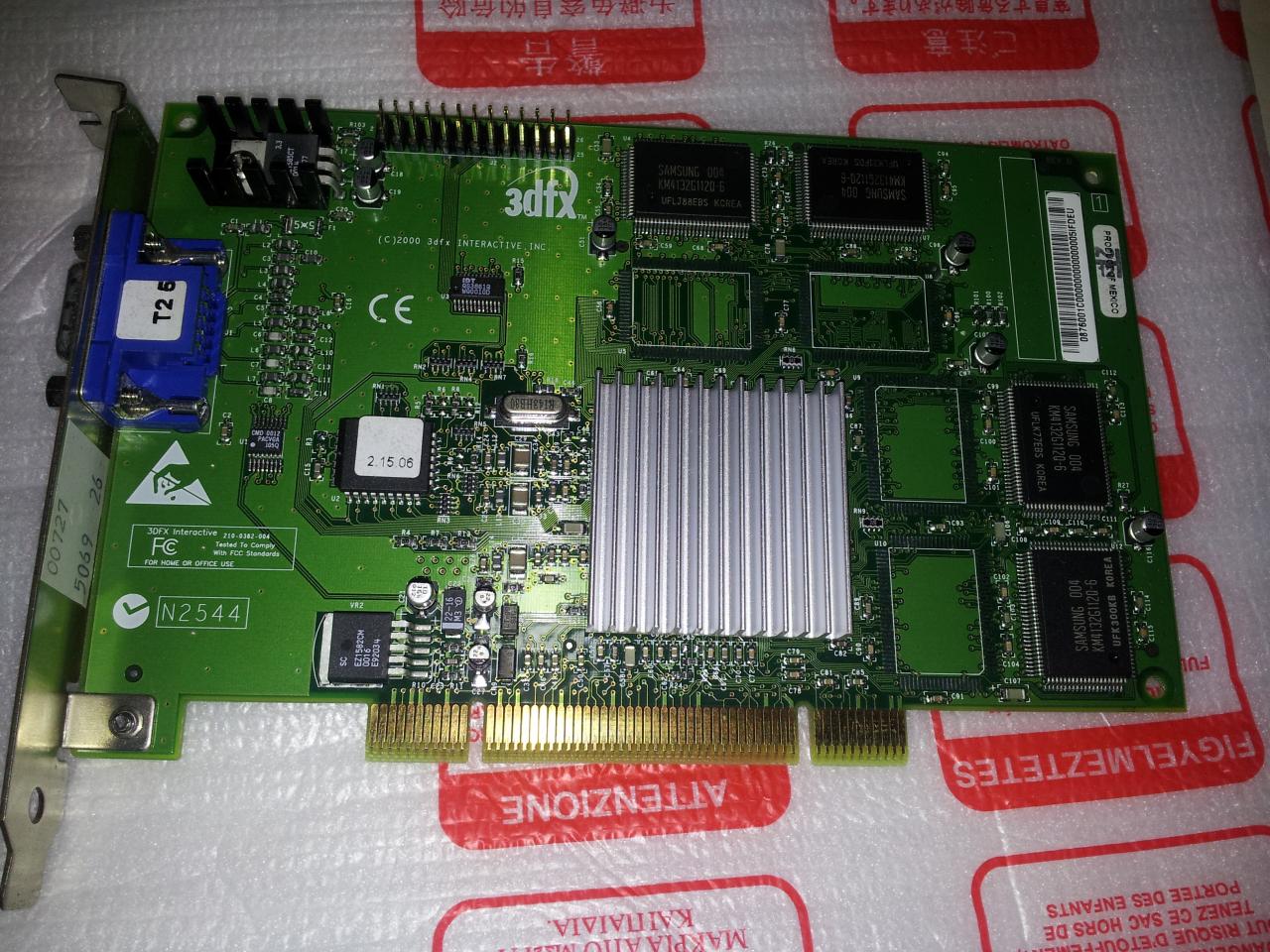

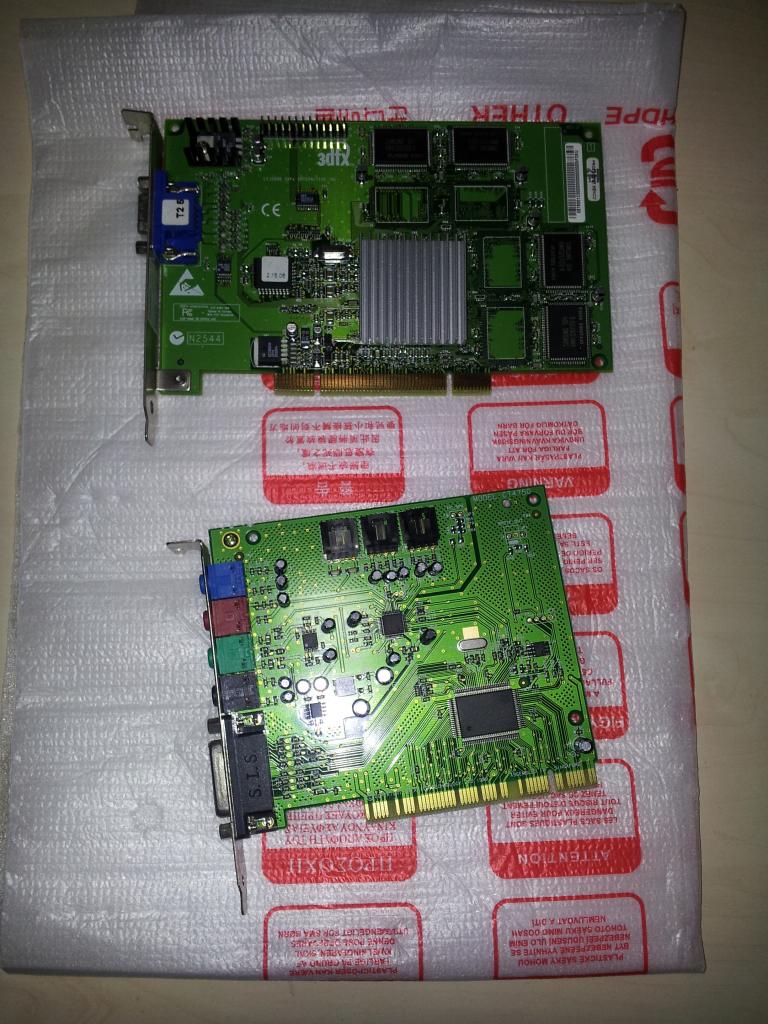

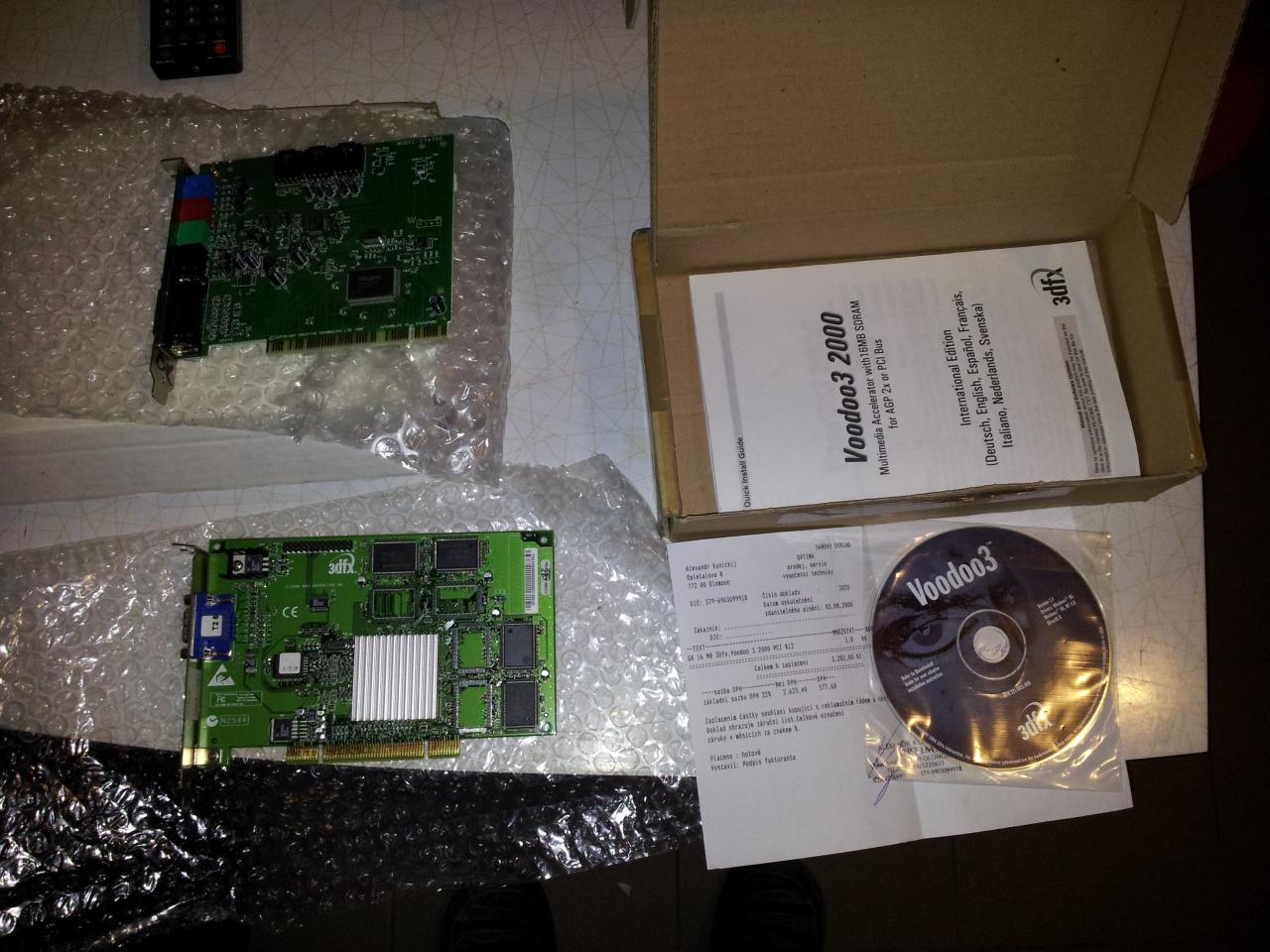

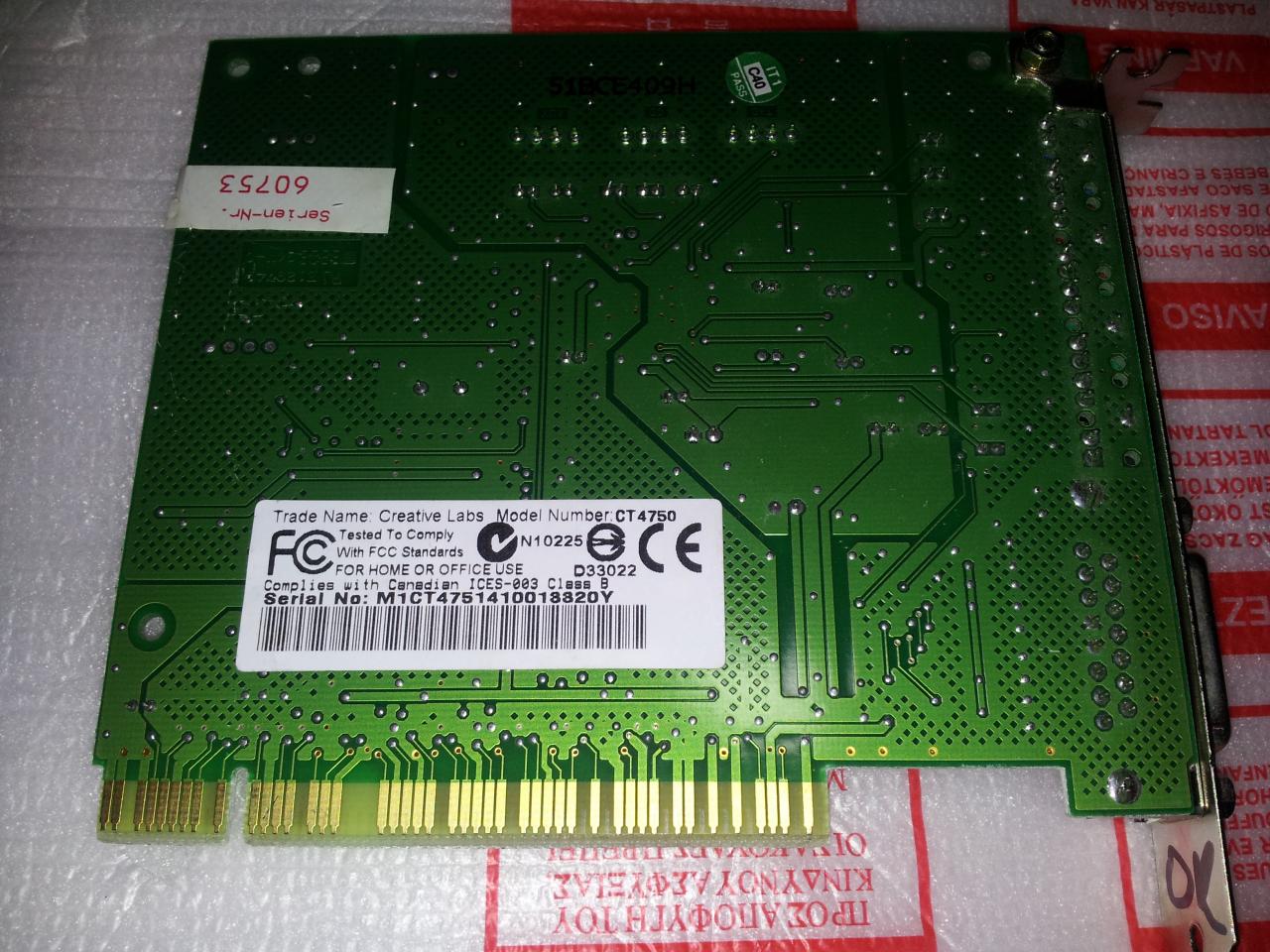

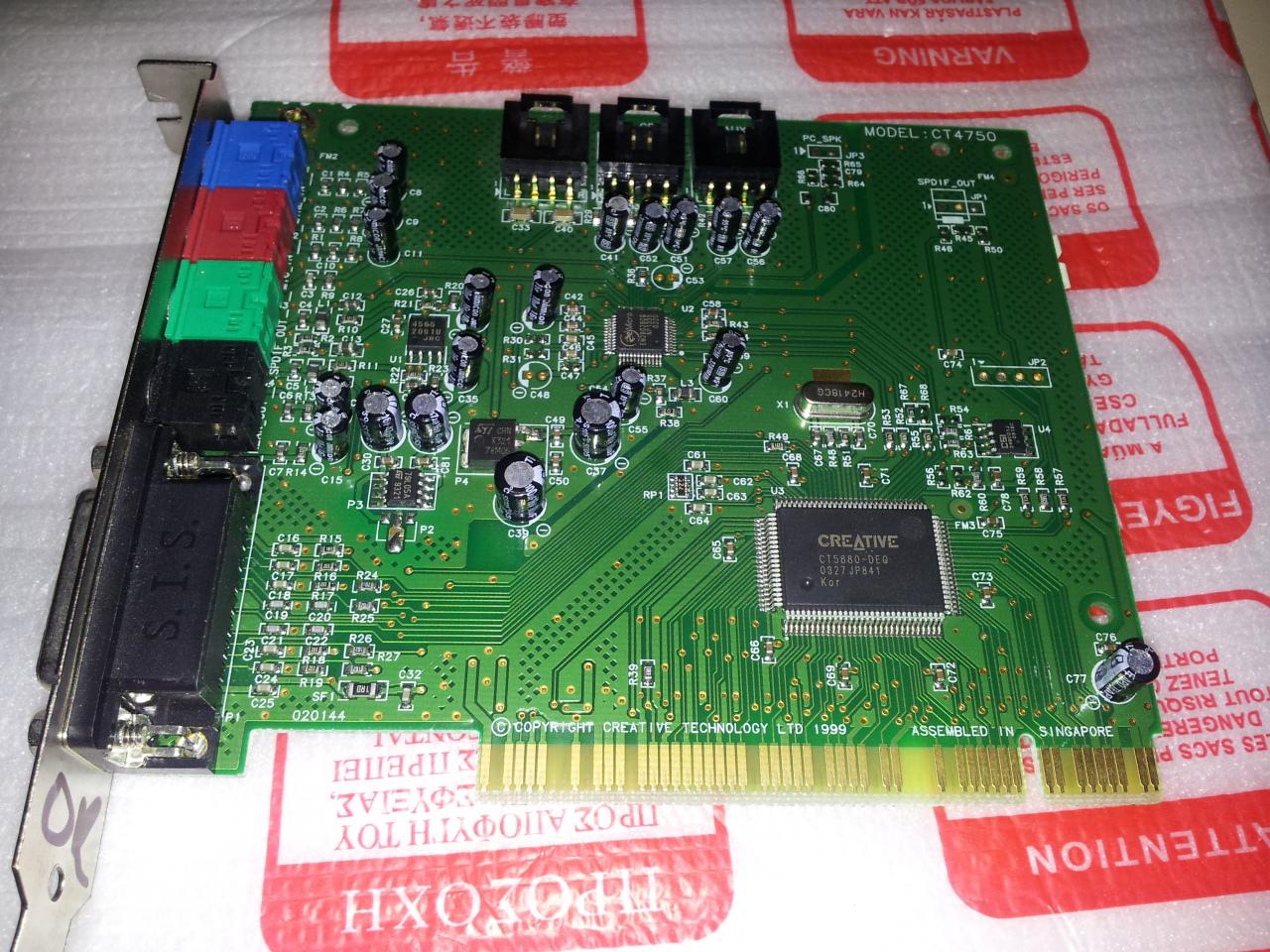

Karty ktoré budem popisovať a testovať sú : Voodoo3 ,SB128, Realtek LAN 10/100

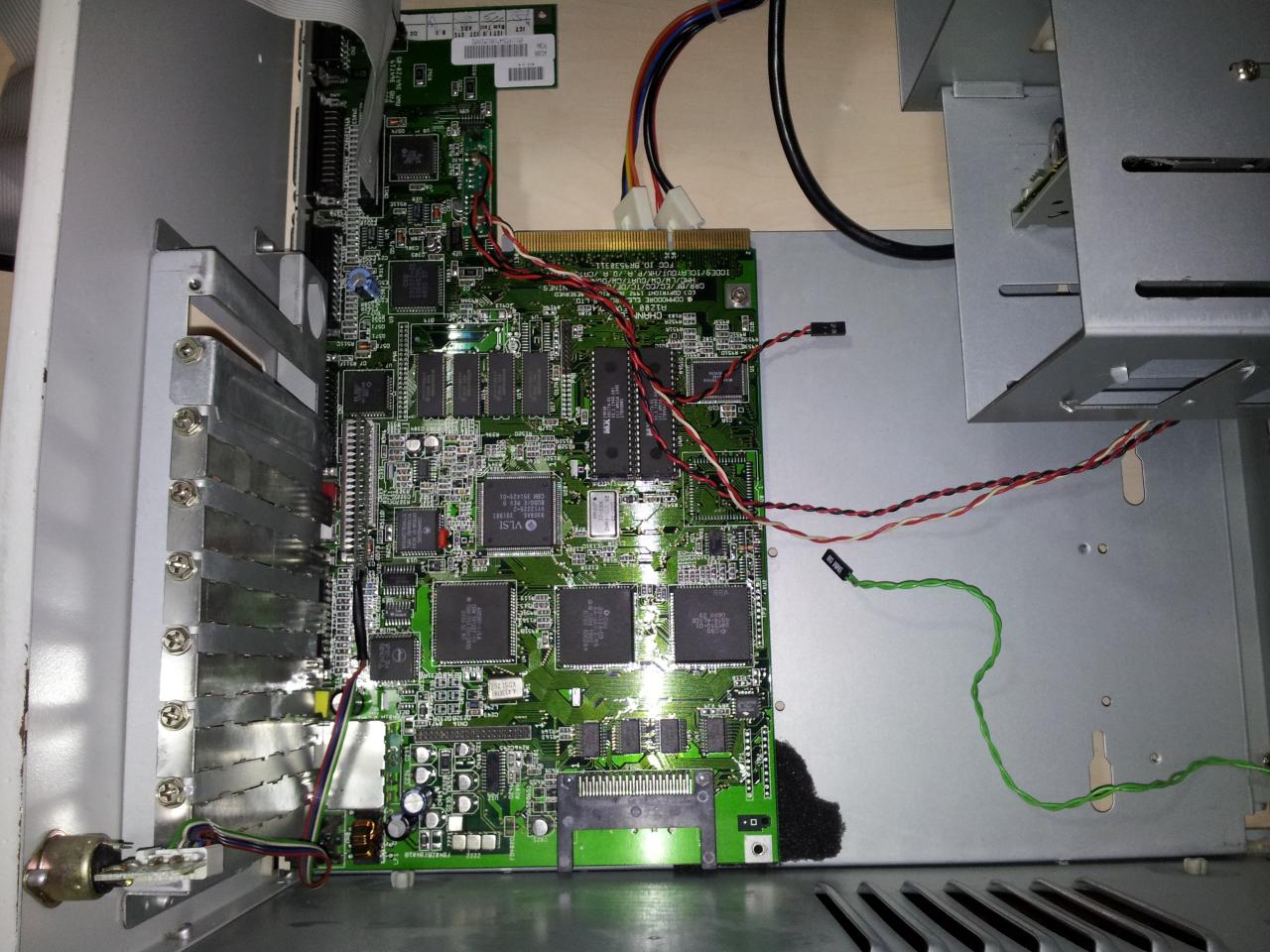

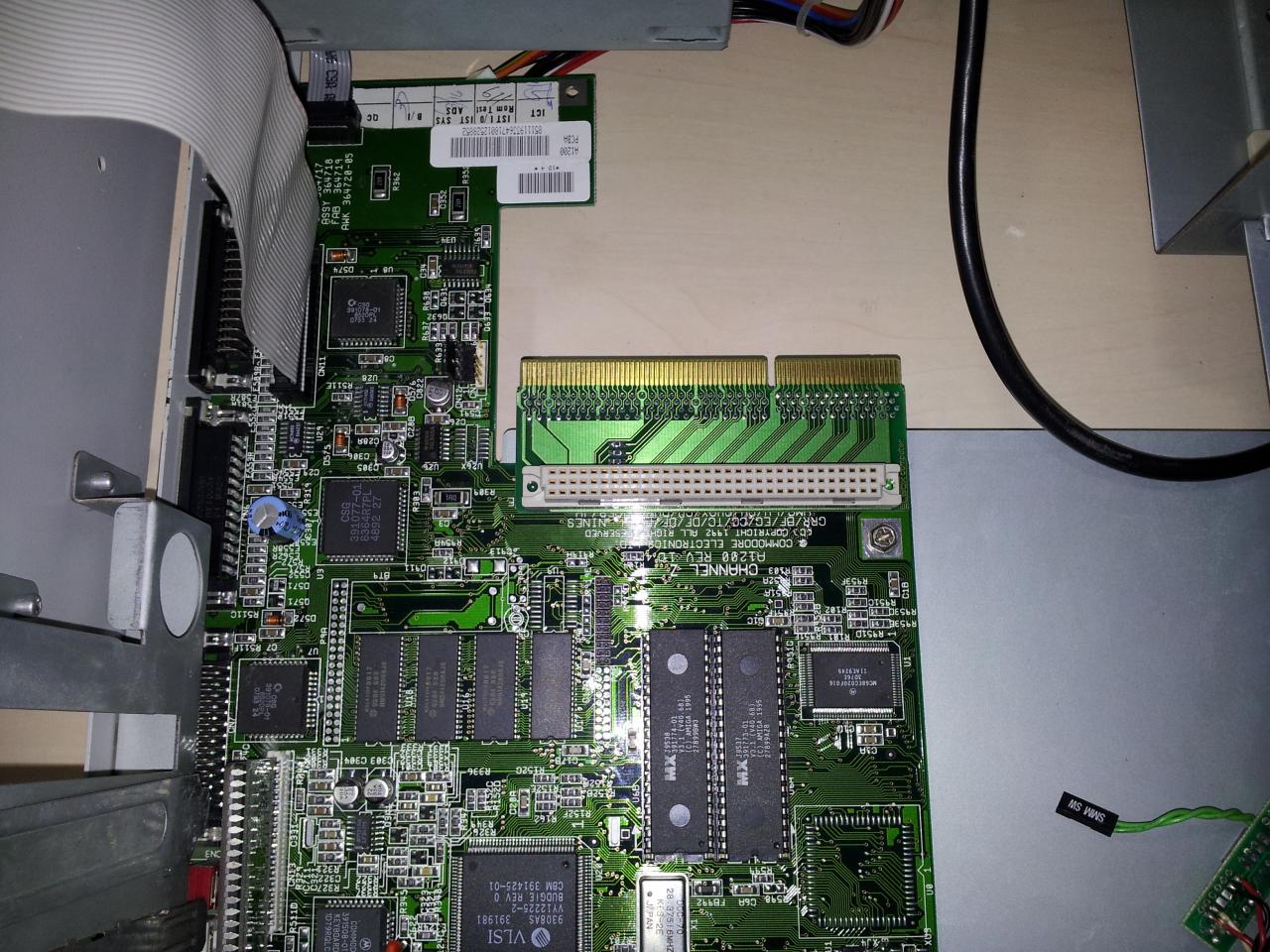

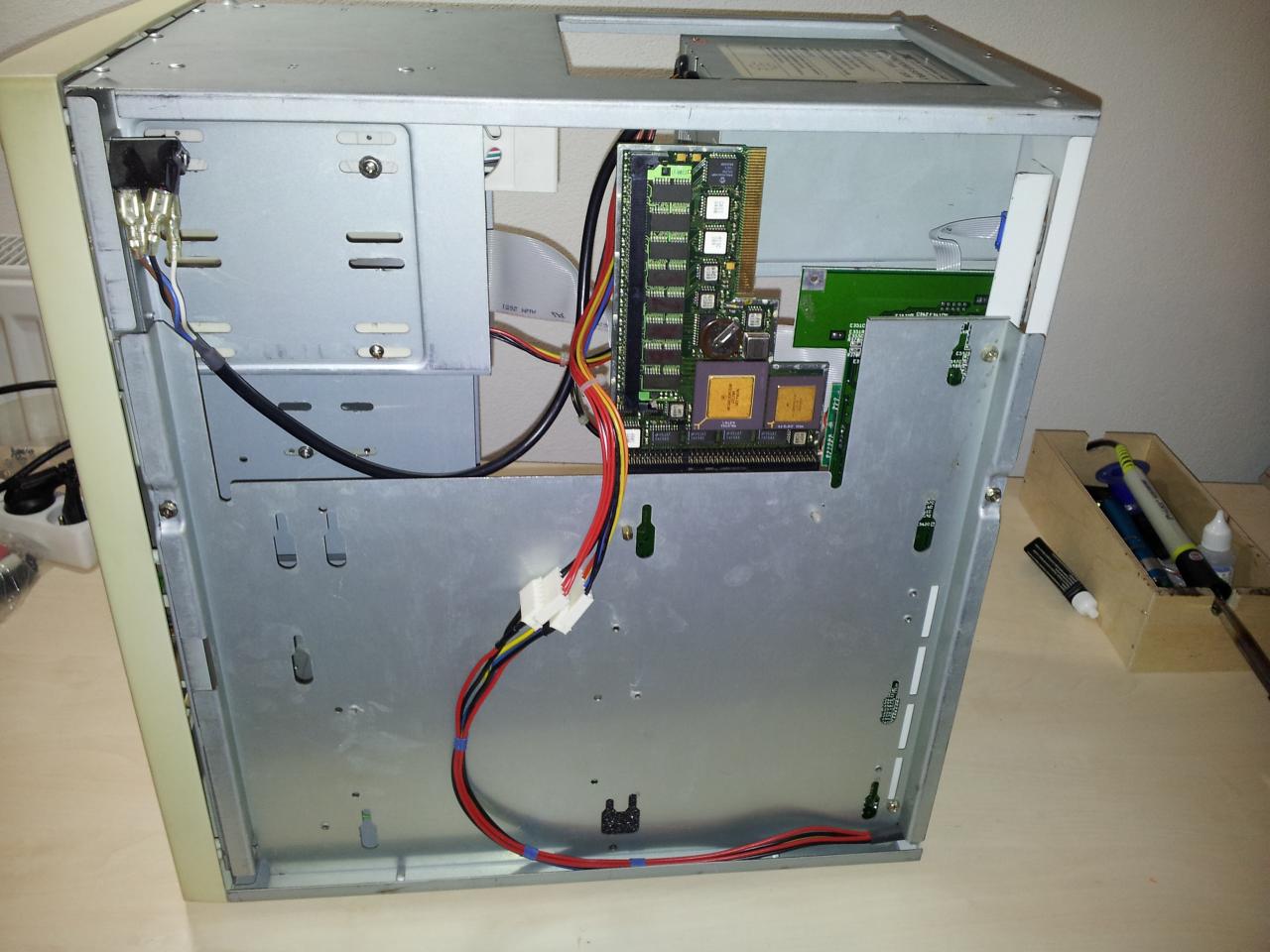

1.) Po otvorení Toweru som rozpojil napájanie P8 a P9 ku matičnej doske, nasledovala turbokarta ktorá išla tiež preč.

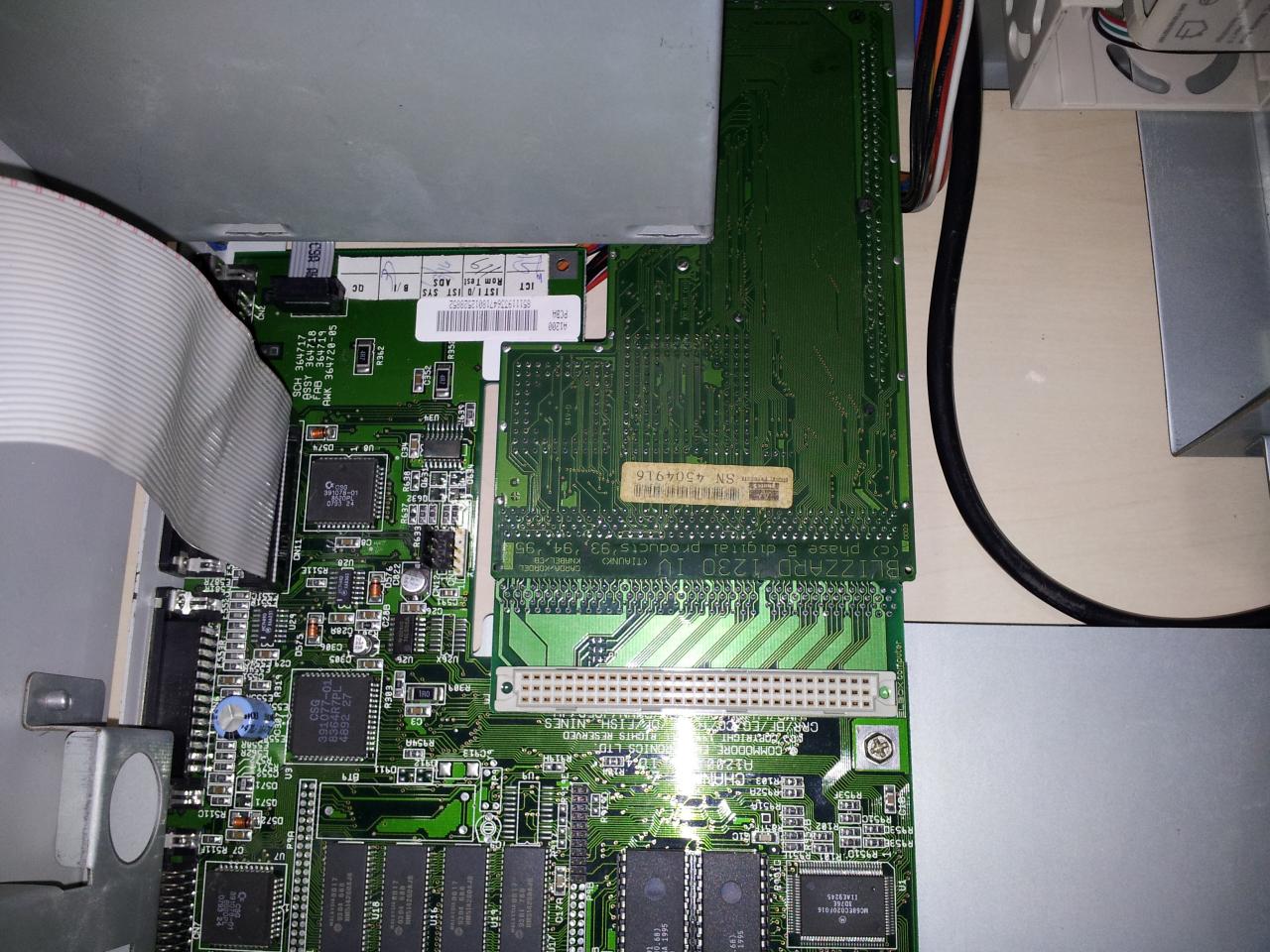

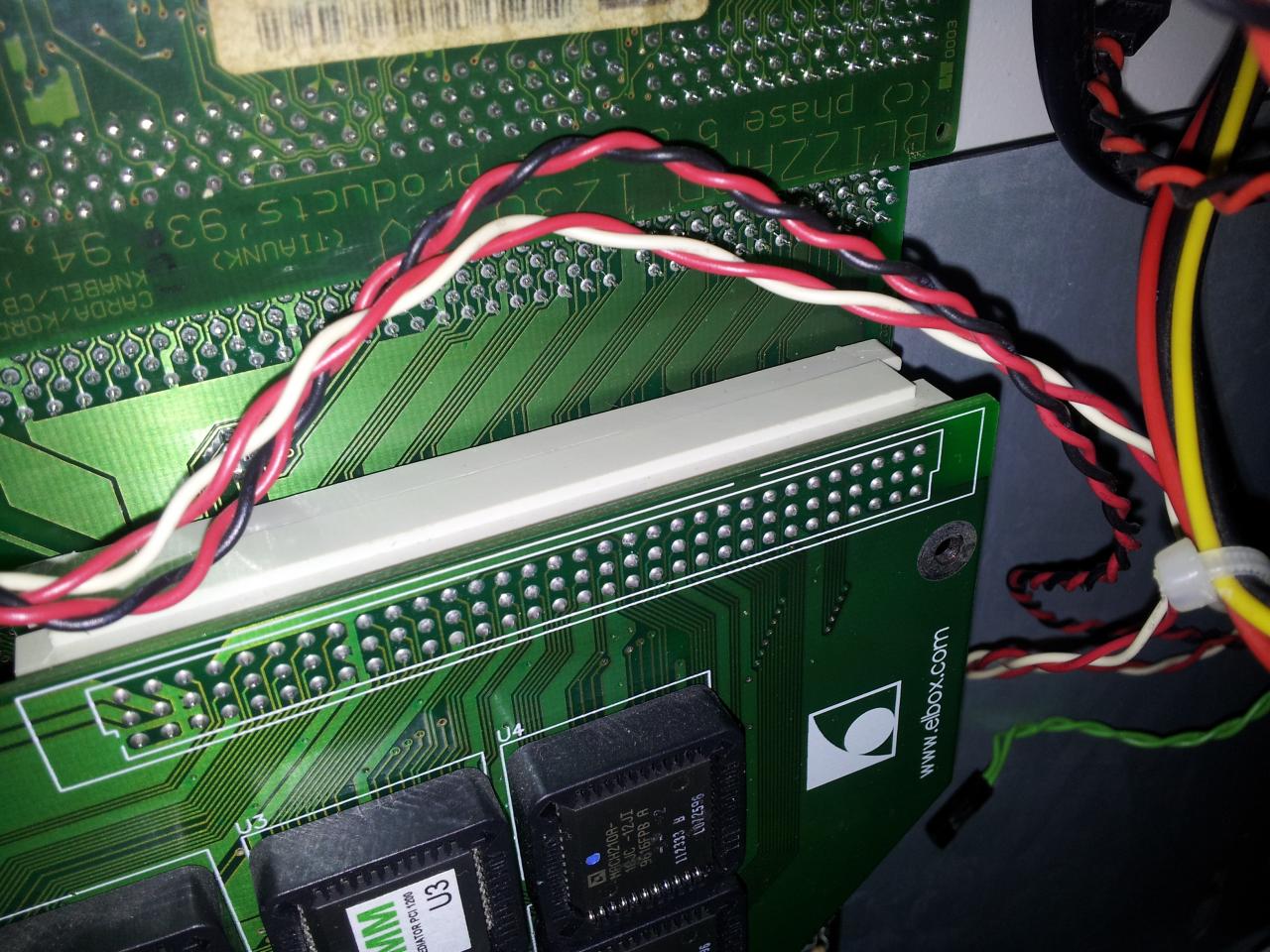

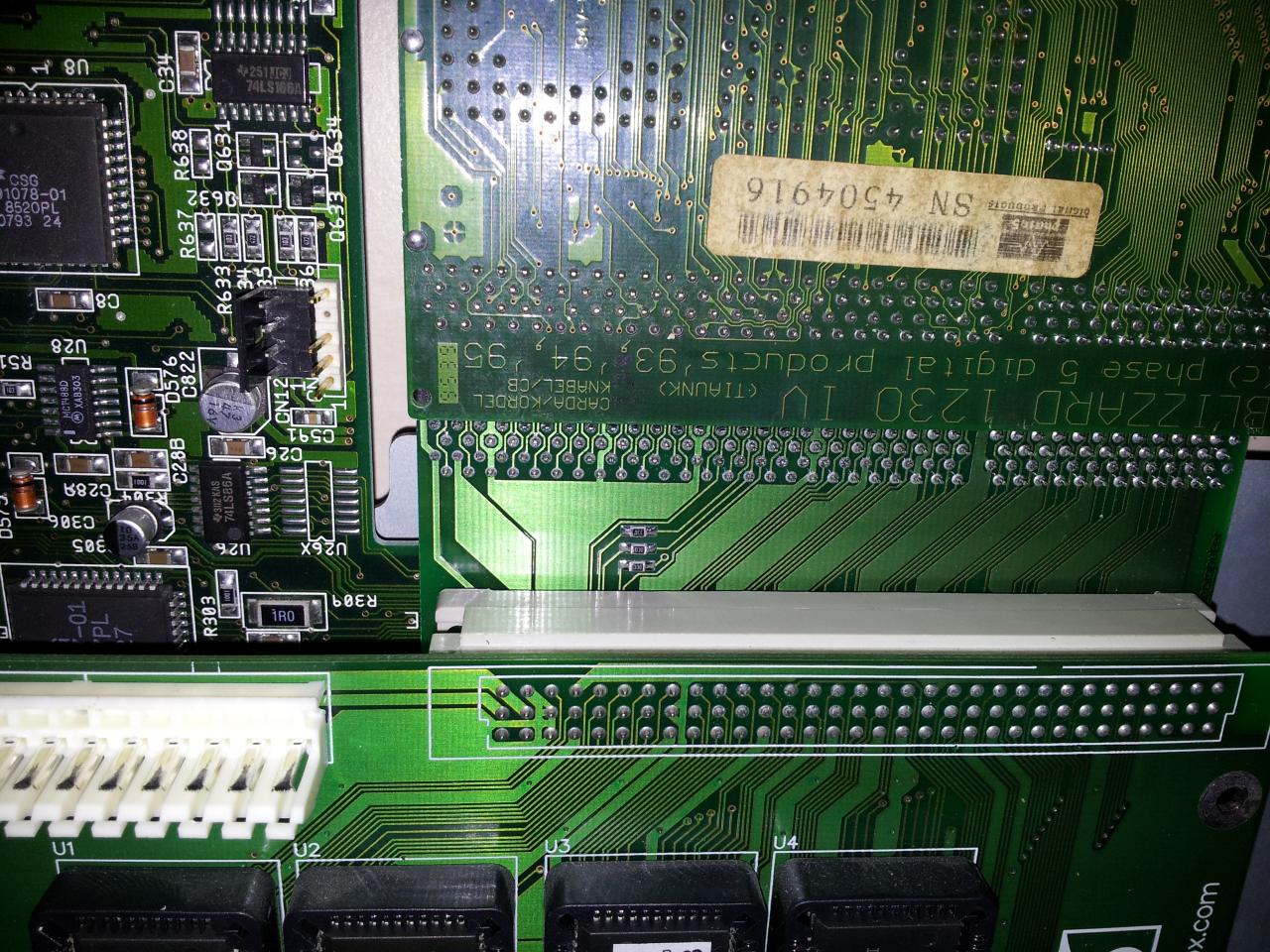

2.) Zasunul som rozbočovač na miesto turbokarty a následne pripojil späť turbokartu do rozbočovača.
3.) Ostalo navrchu miesto v konektore pre samotný mediator. Krásne dosadol na redukciu klavesnice.

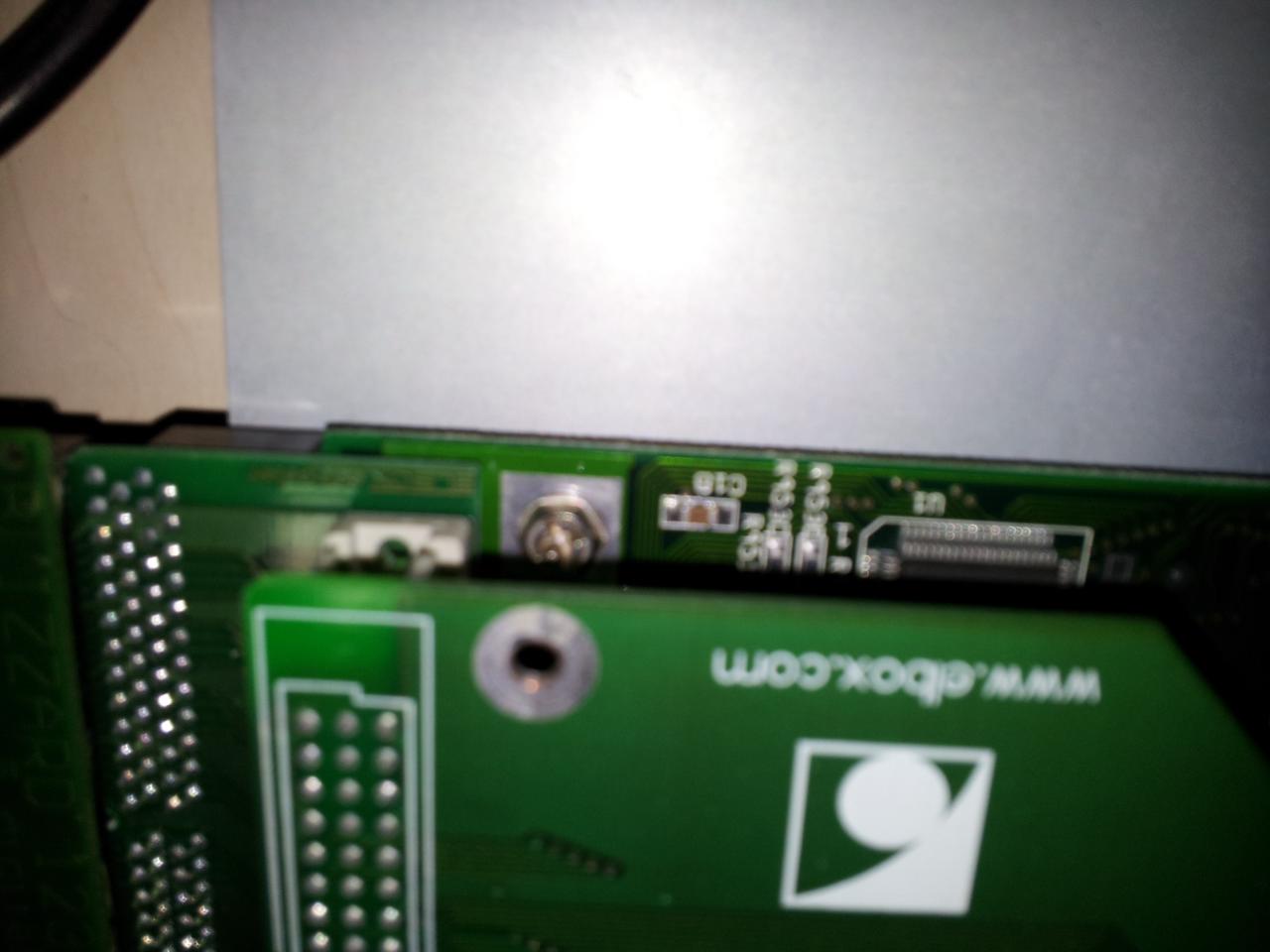

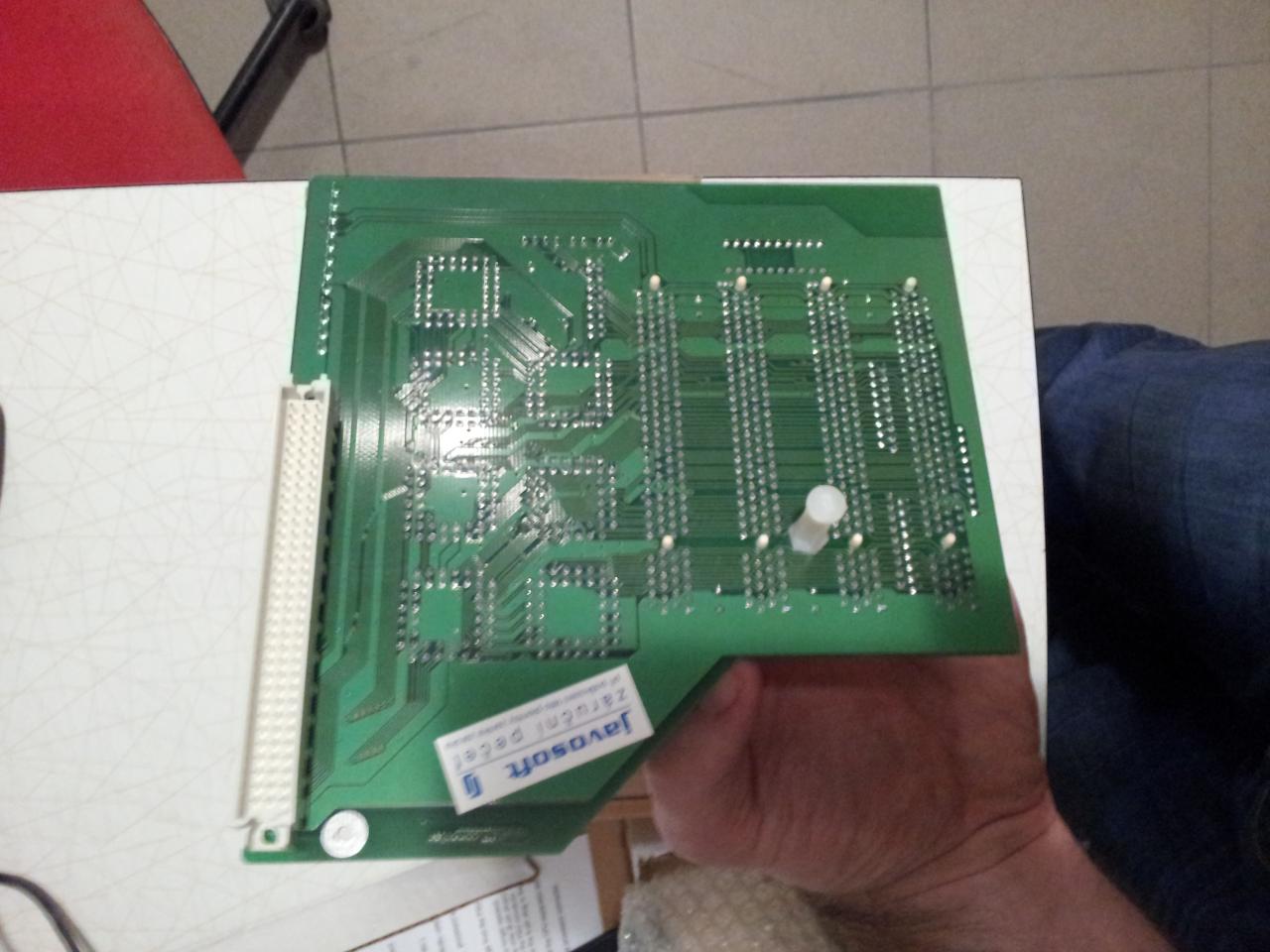

4.) Mediator by sa mal zafixovať stĺpikom o matičnu dosku ale ja ho nemám a okrem toho mediator slušne sedí a nehýbe sa.

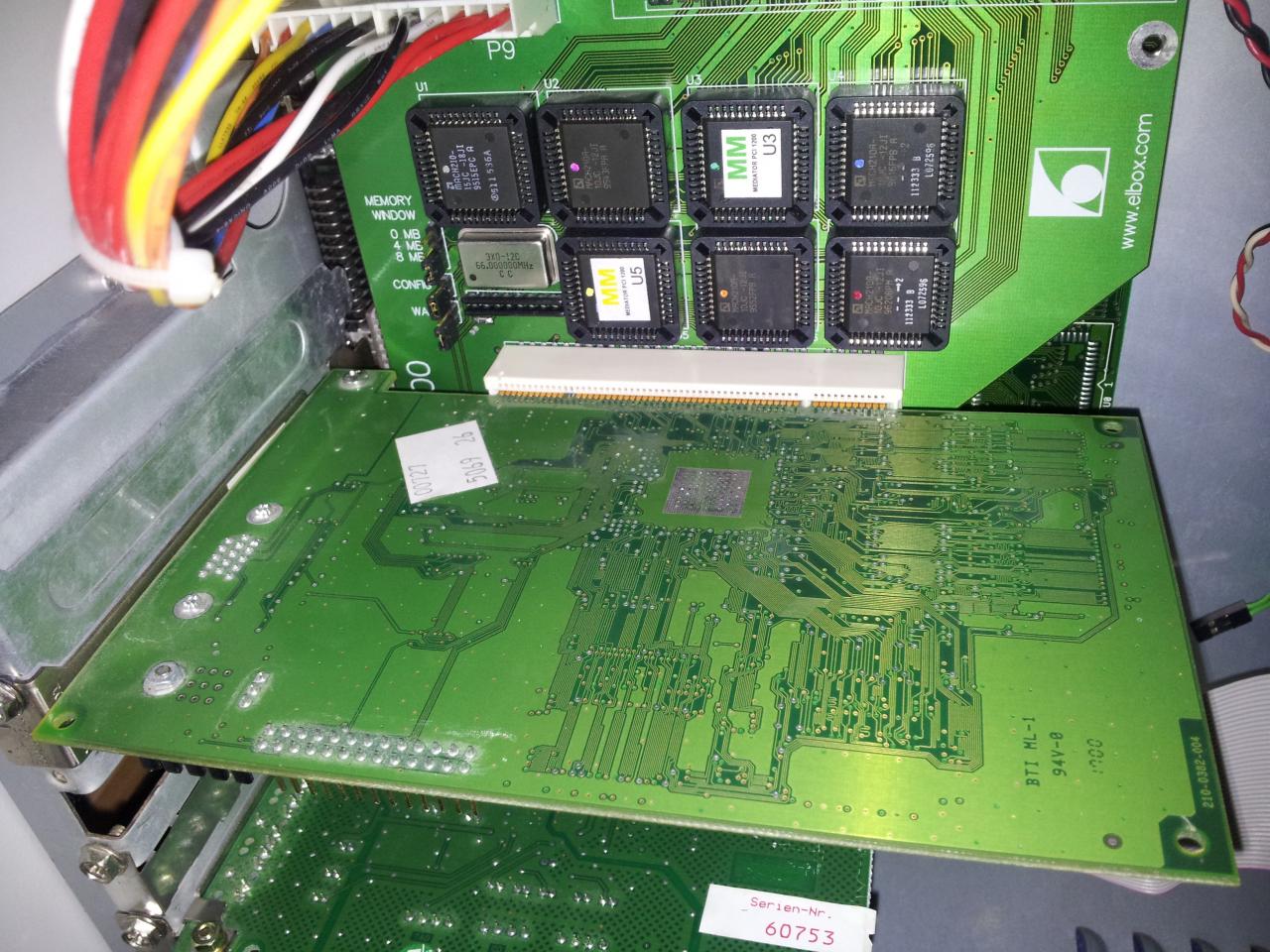

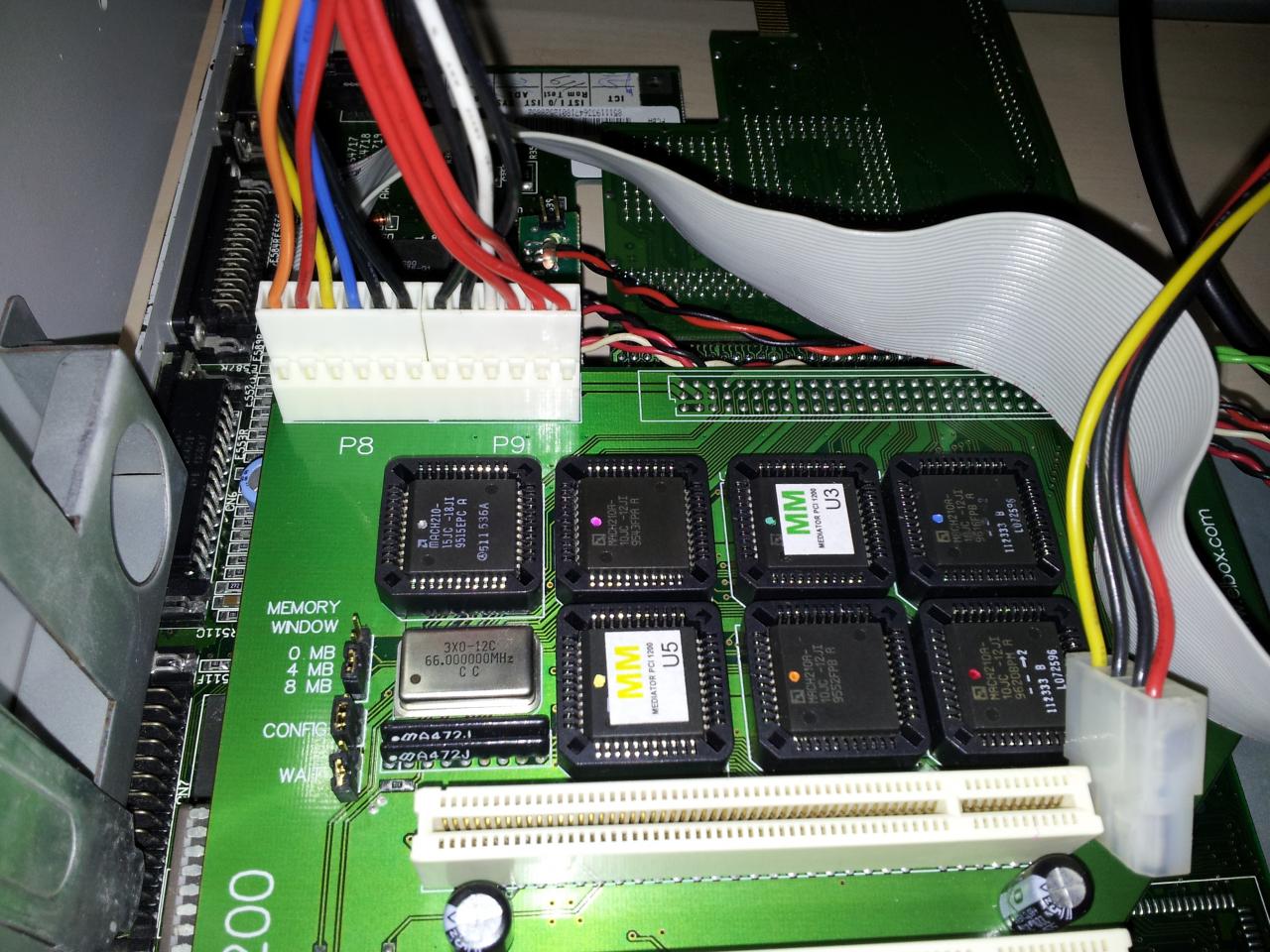

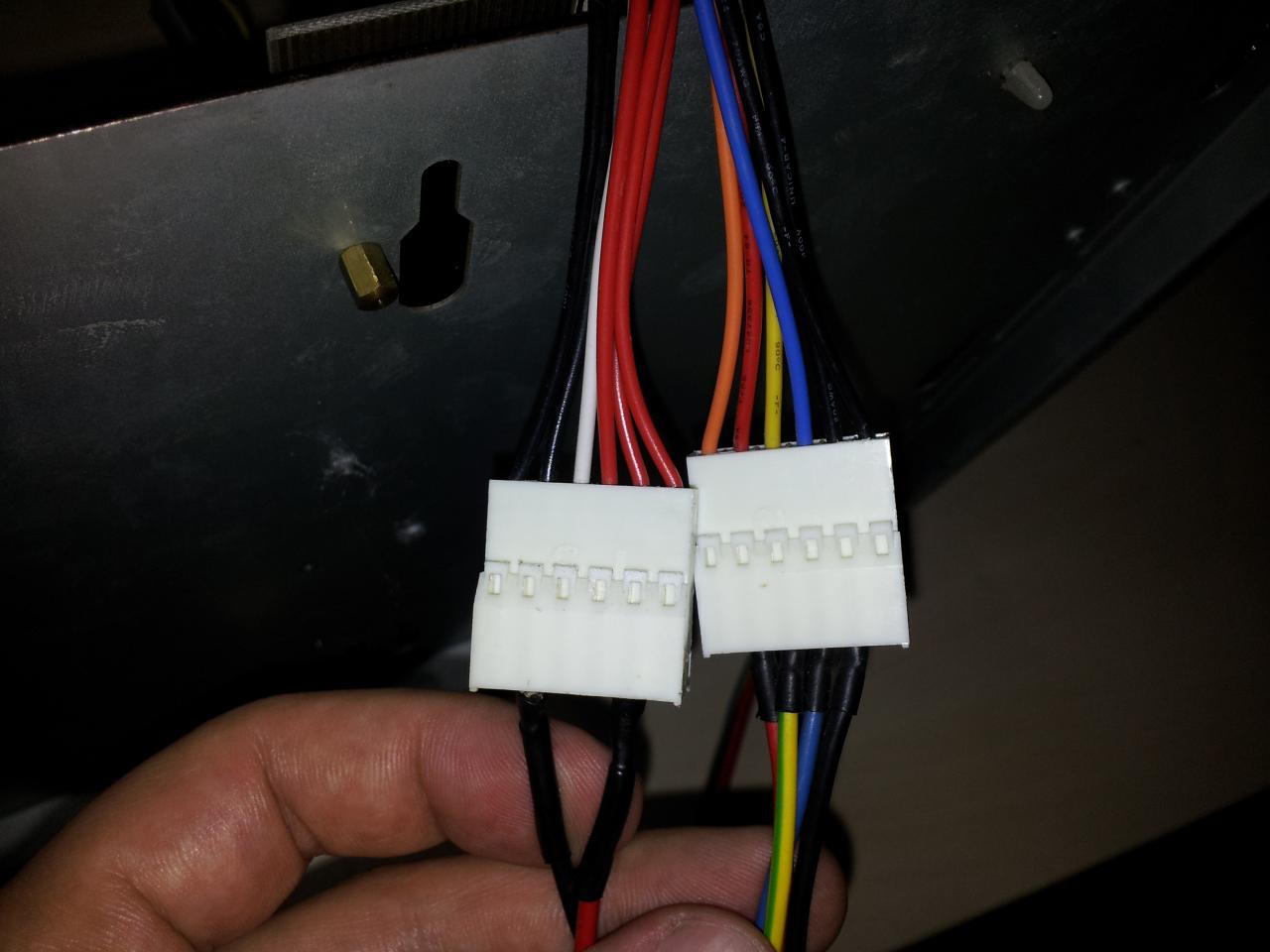

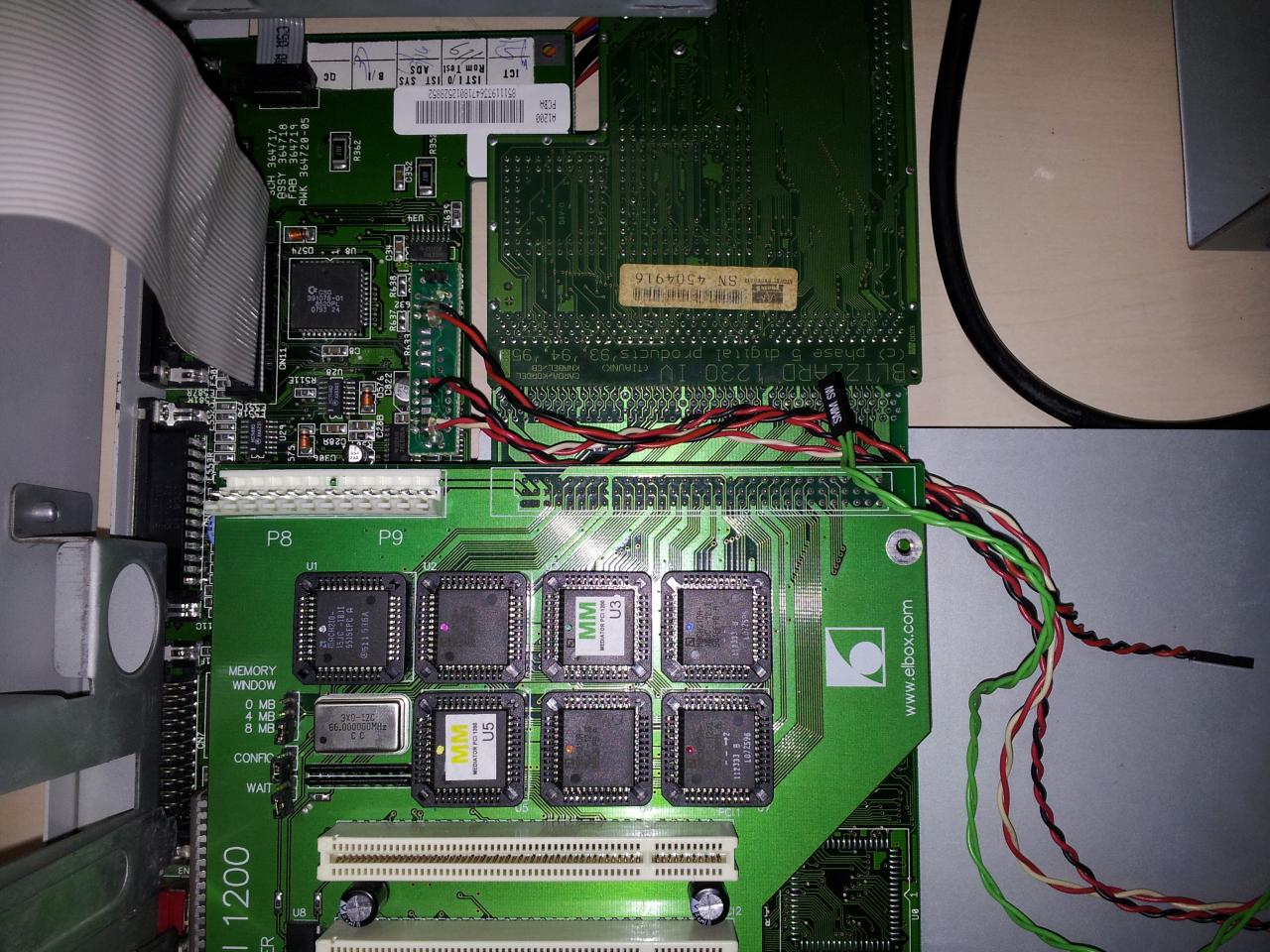

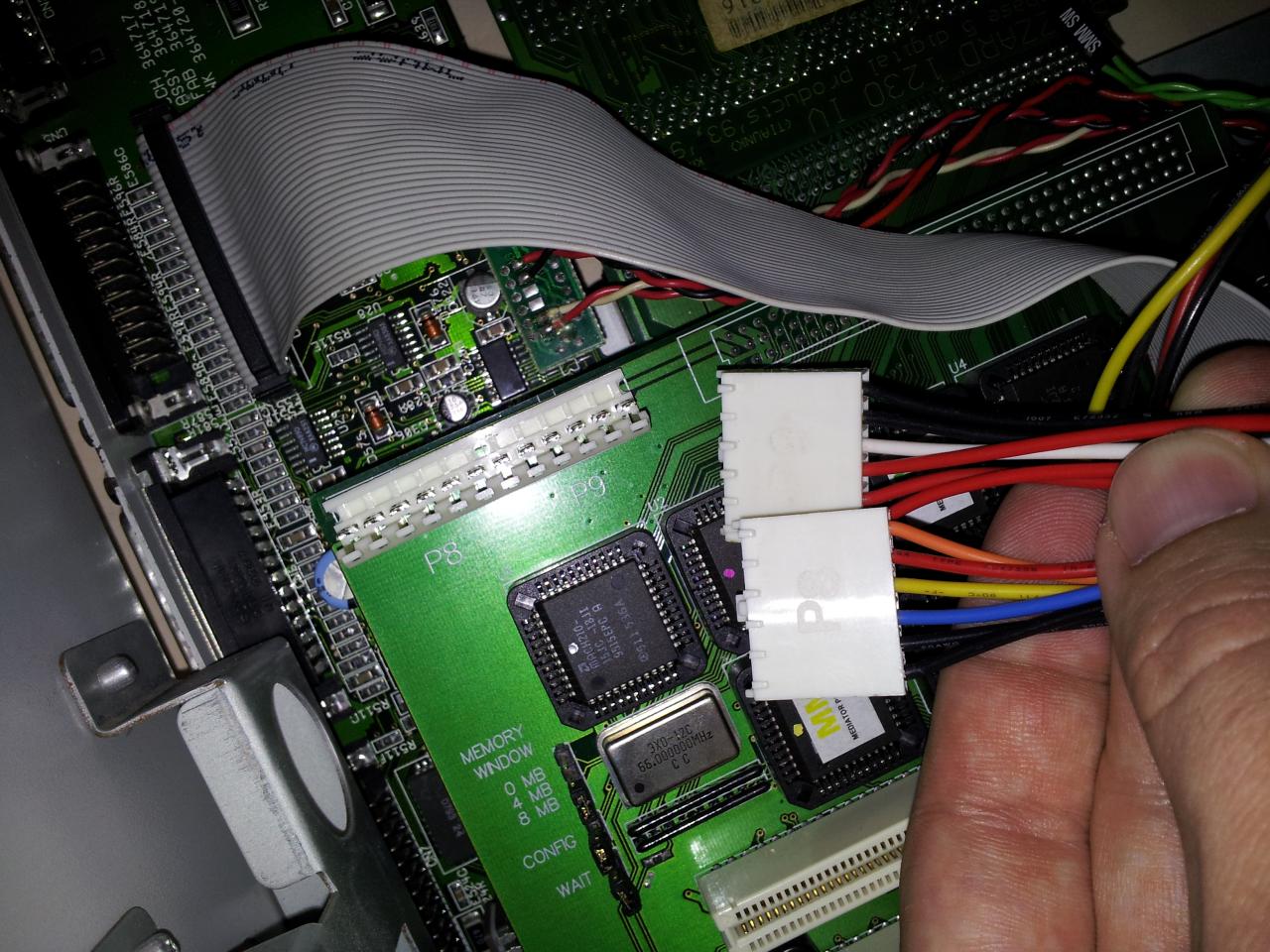

5.) Pripojenie mediátoru na zdroj konektorom P8 a P9, čierne ku sebe podľa foto

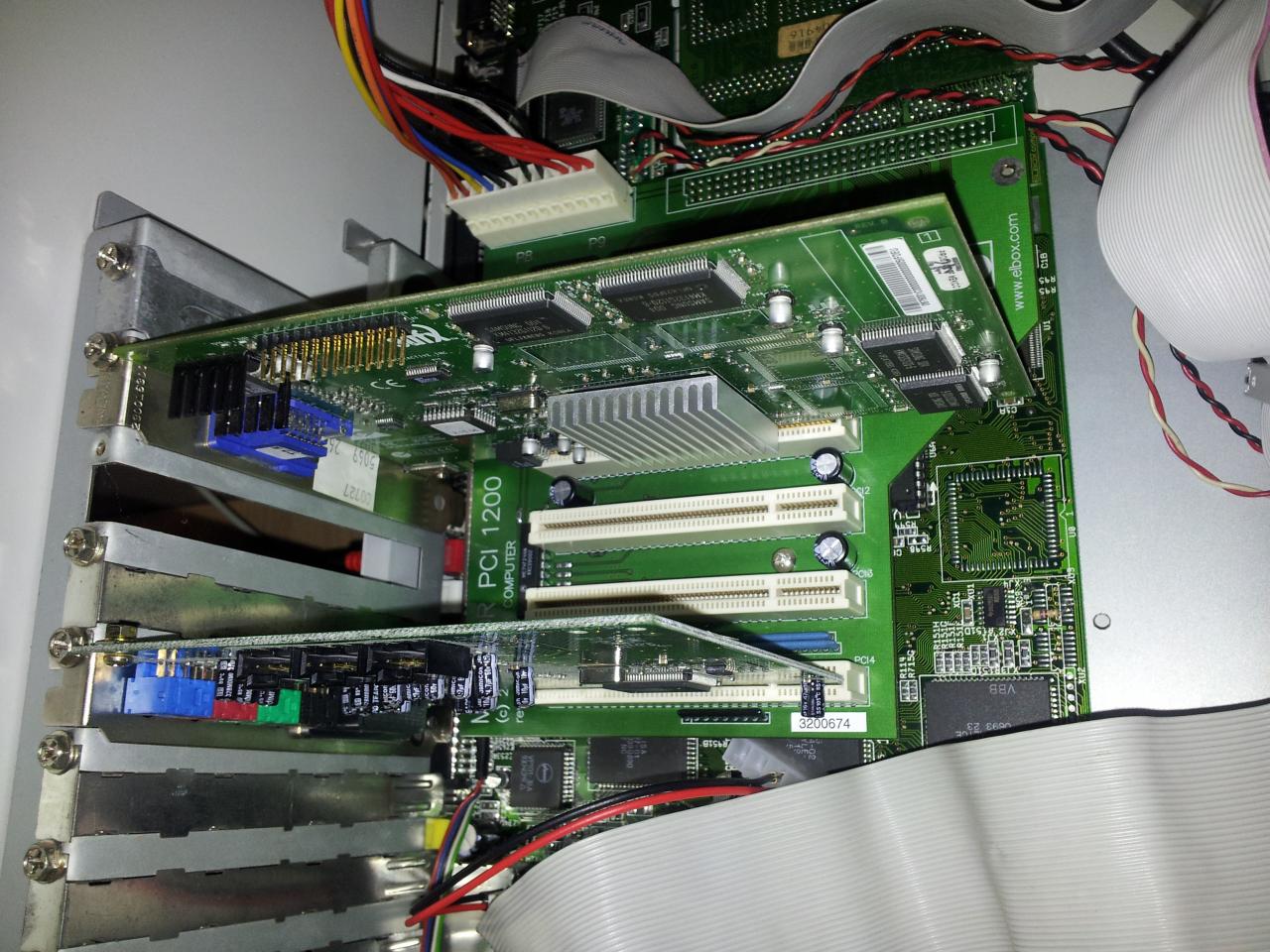

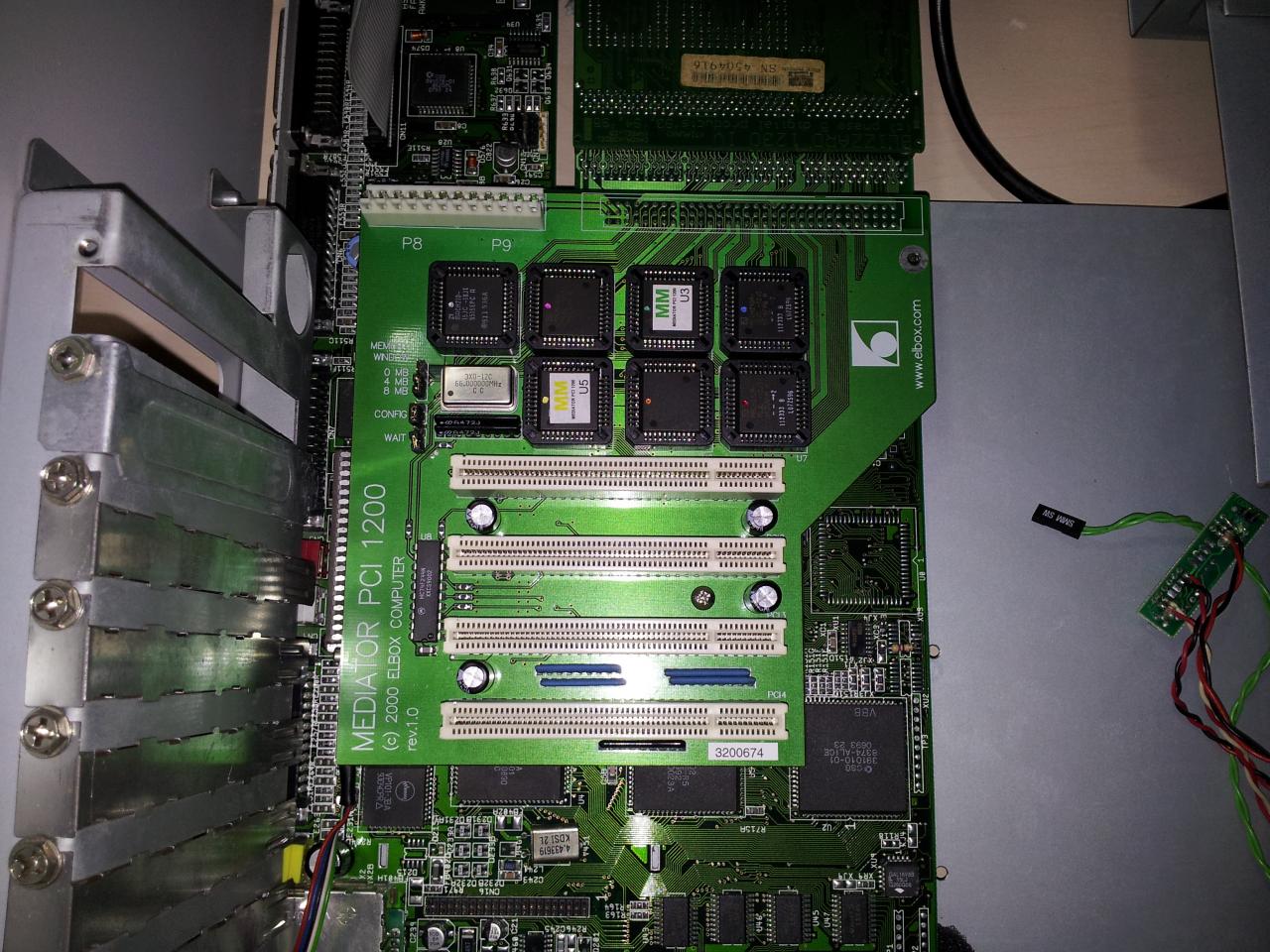

6.) Dopojíme HDD, FLOPPY a CDROM, nastrkáme PCI karty (neviem či sú všetky porty PCI v mediatore rovnocenné), moja voľba pozície bola nasledovná viď. foto
7.) Pred zapnutím som ešte raz prekontroloval všetky spoje, napojenia, prepojenia s mediatorom ....

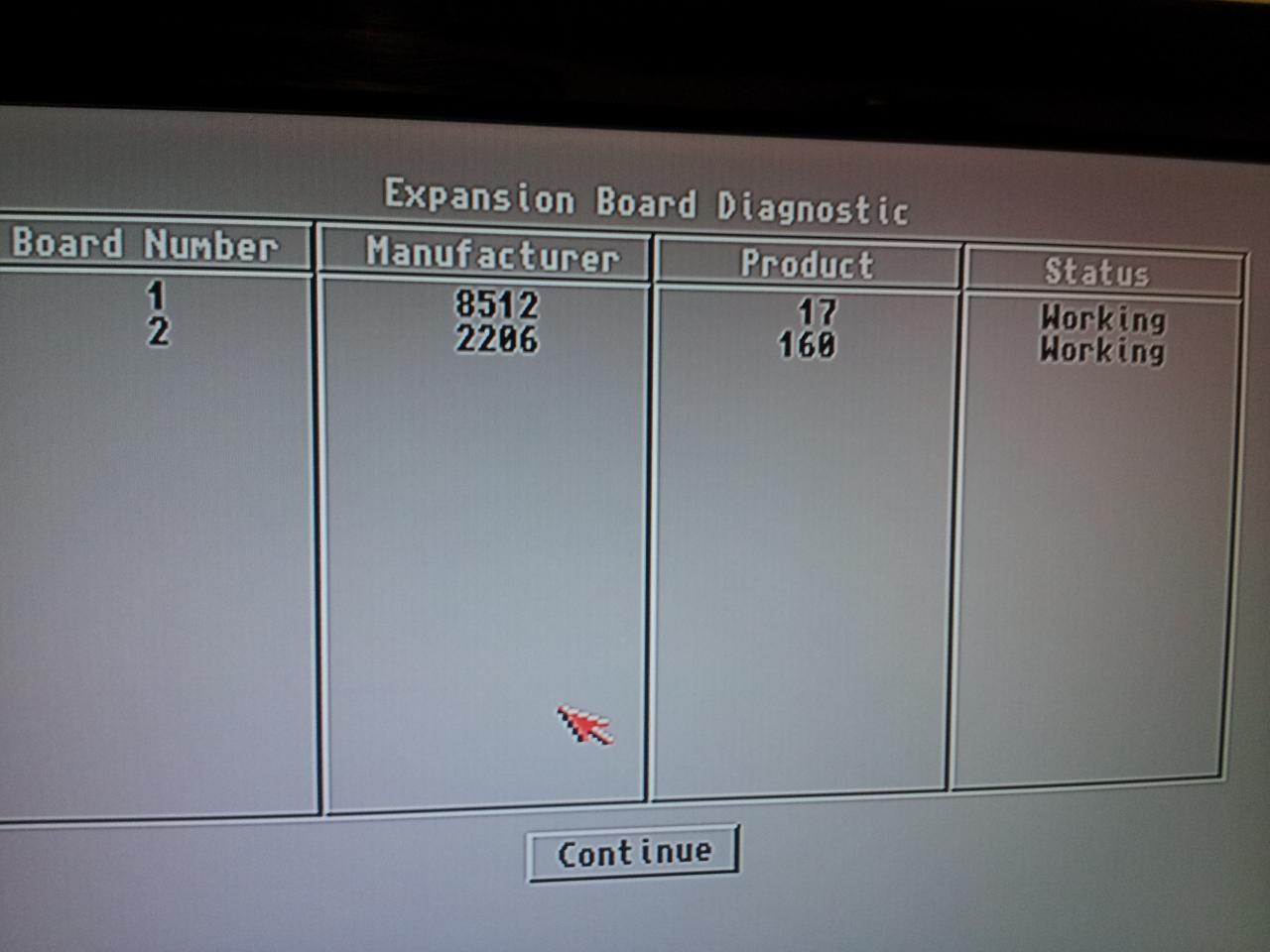

8.) Všetko prekontrolované, môžeme isť na prvé zapnutie, troška strachu ... obrazovka nabehla tak stláčam ľavé aj pravé tlačidlo naraz a idem sa pozrieť, či Amiga vidí pridanú karta - mediator a turbínu.

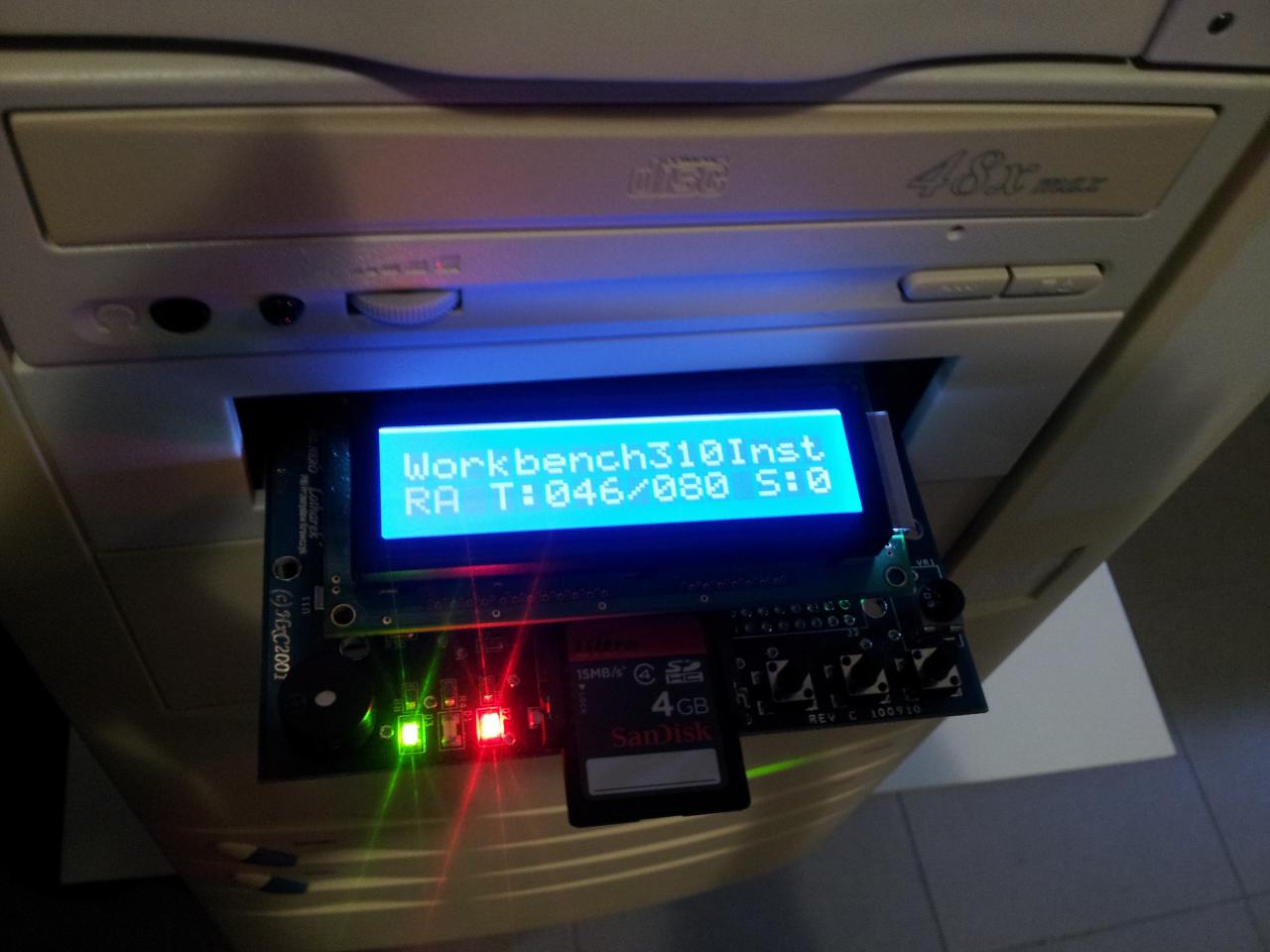

9.) Všetko sa zdá byť OK! Mám vloženu čistú CF kartu namiesto HDD a namiesto FLoppy HXC emulator diskiet pre rýchlejšiu inštaláciu systému Workbench 3.1 (Možete si HDD priprviť priamo v PC cez čítačku a emulátor WINUAE). Ako rozdeliť a naištalovať systém najdete na stránke Amiga portálu , poprípade tu na fóre je toho dosť popísané. Ja som si disk rozdelil na 3 časti - OS31, DATA, INSTALL.

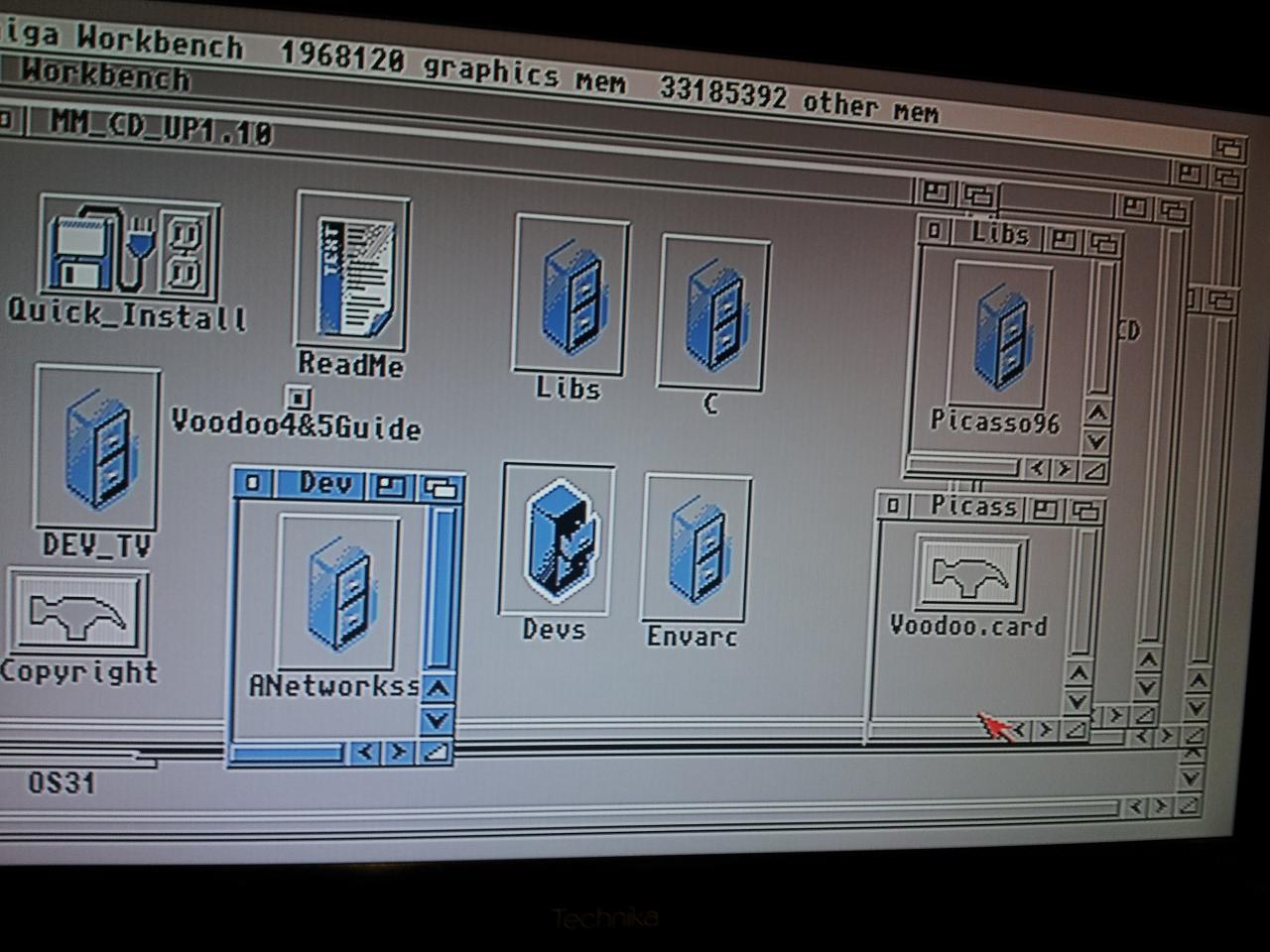

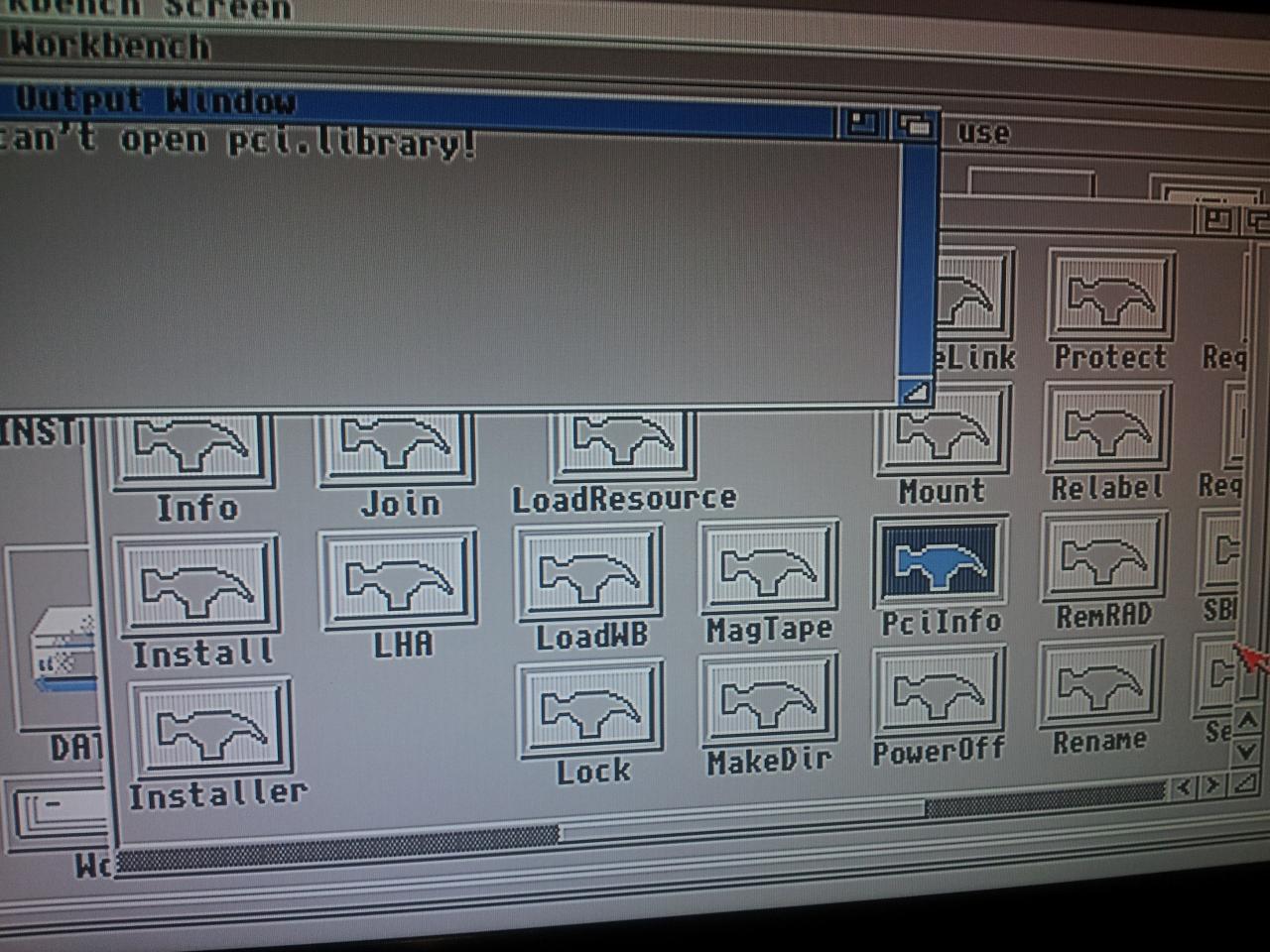

10.) Máme hotový čistý systém do ktorého musím ešte nakopírovať program Installer do adresára C v našom systéme (nutné pre automatickú inštaláciu z Floppy alebo CD, ja som si ešte hodil aj LHA a LZX preistotu lebo driver Picasso96 som mal zabalený v LHA) a drivery Picasso96.

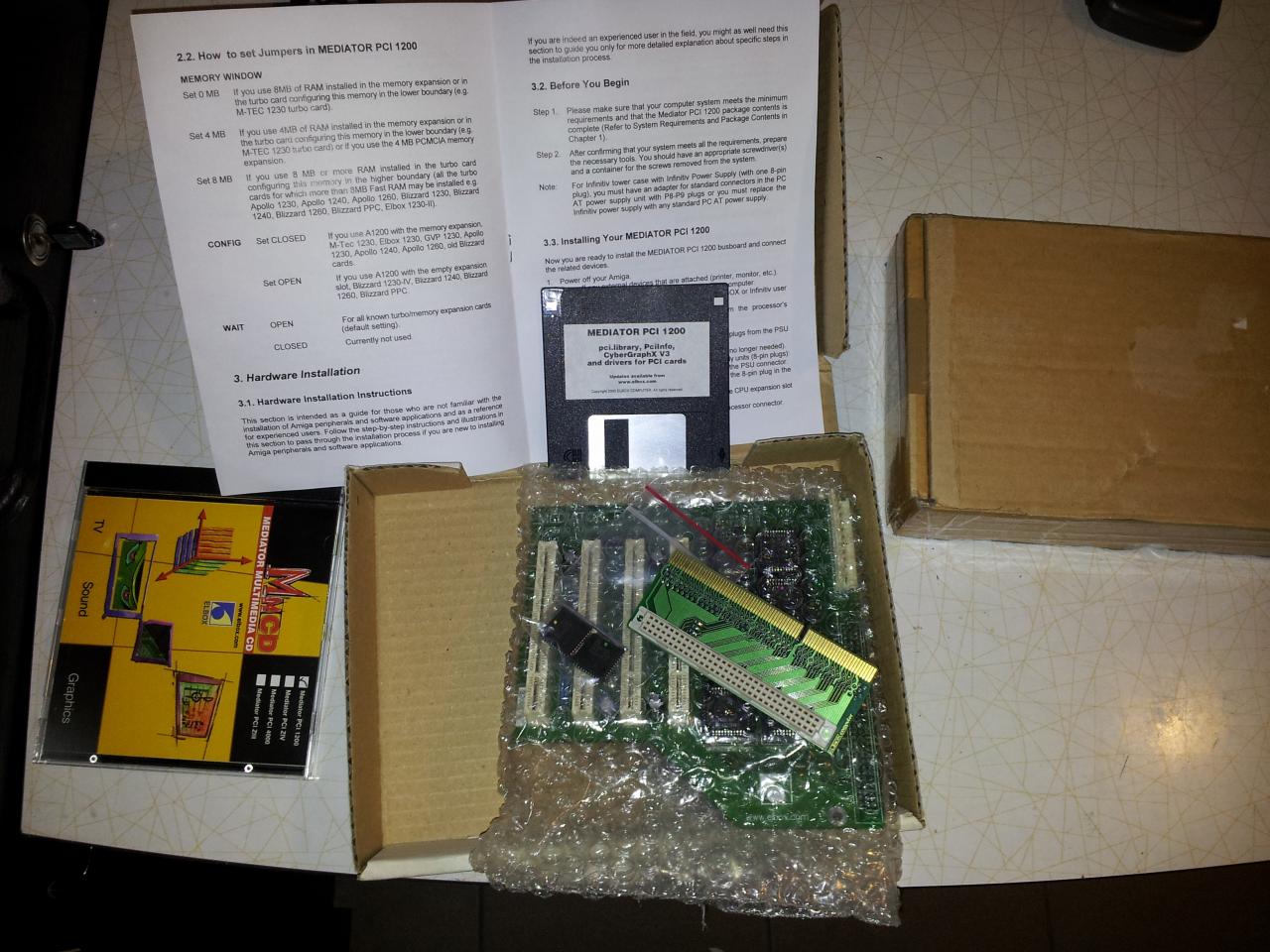

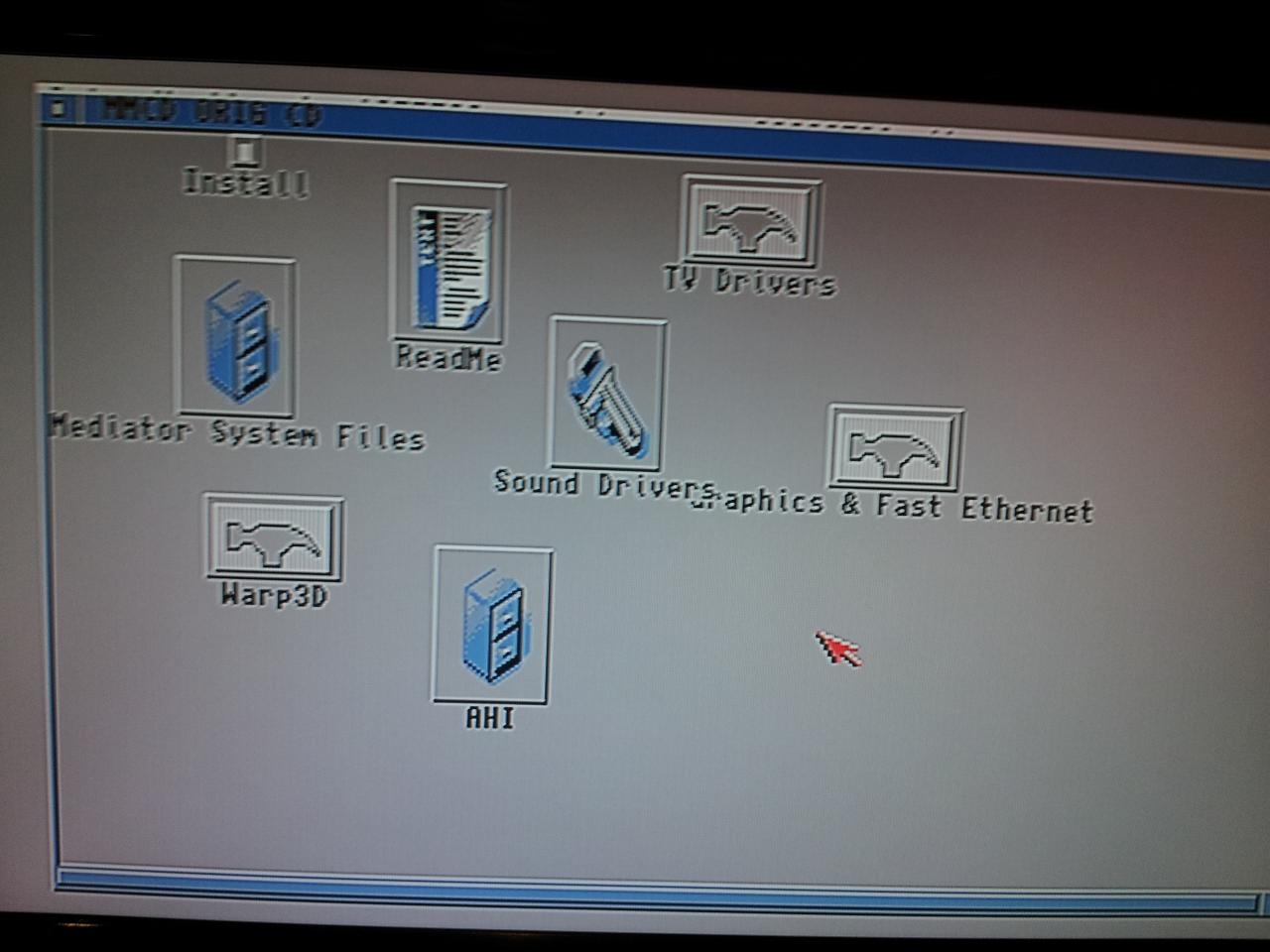

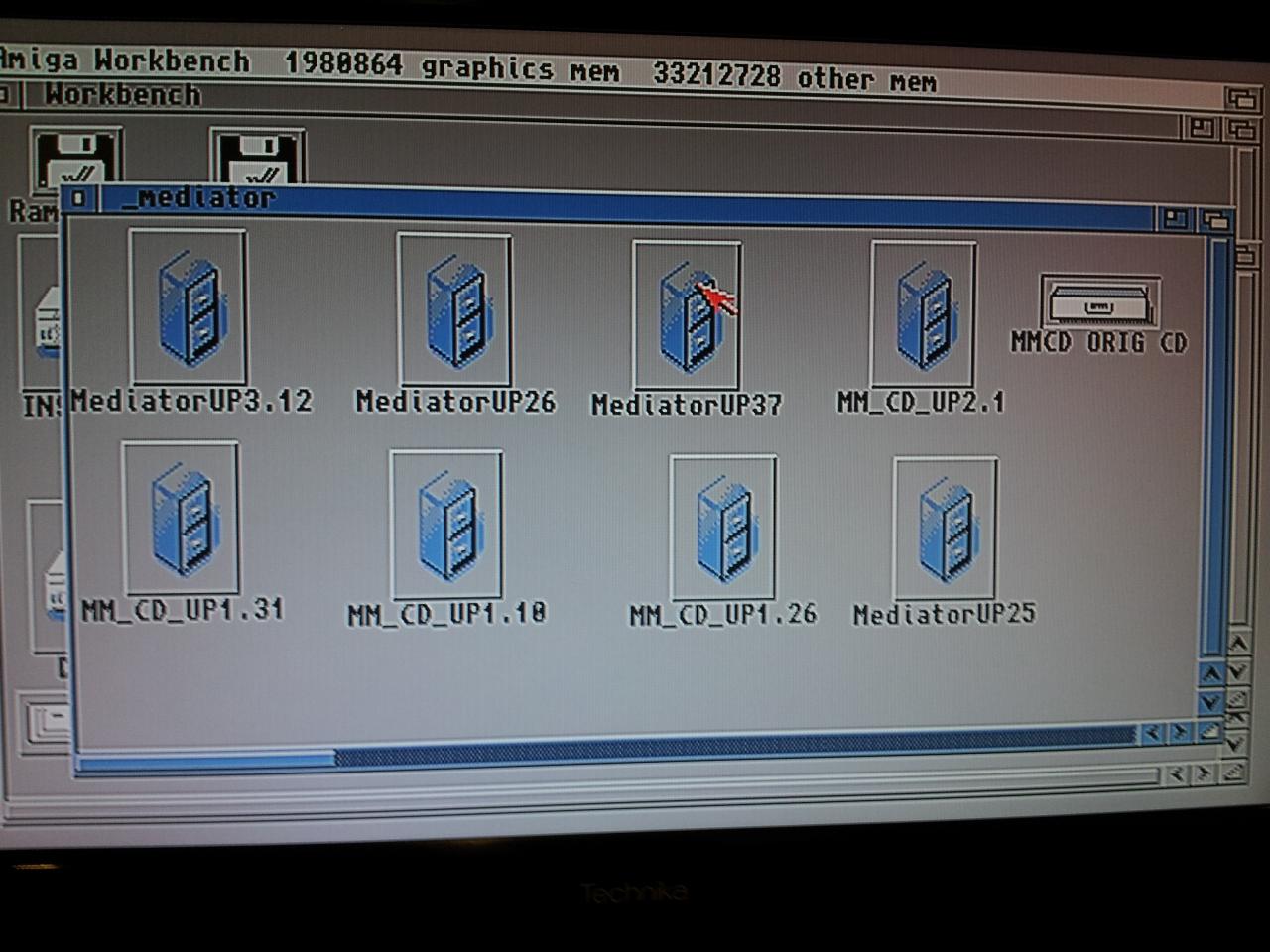

Všetko som si dal na disk INSTALL, kde som si skopíroval aj inštalačné CD ktoré som dostal ku mediatoru, update súbory od predošleho majiteľa (Specialne ďakujem Rosťovi aj za výborný support z jeho strany).
UPDATE súbory (moje full MM CD ešte doplním časom)
MediatorUP37.lha MM_CD_UP1.26.lha MediatorUP25.lha MediatorUP3.12.lha MM_CD_UP1.10.lha MM_CD_UP2.1.lha MediatorUP26.lha

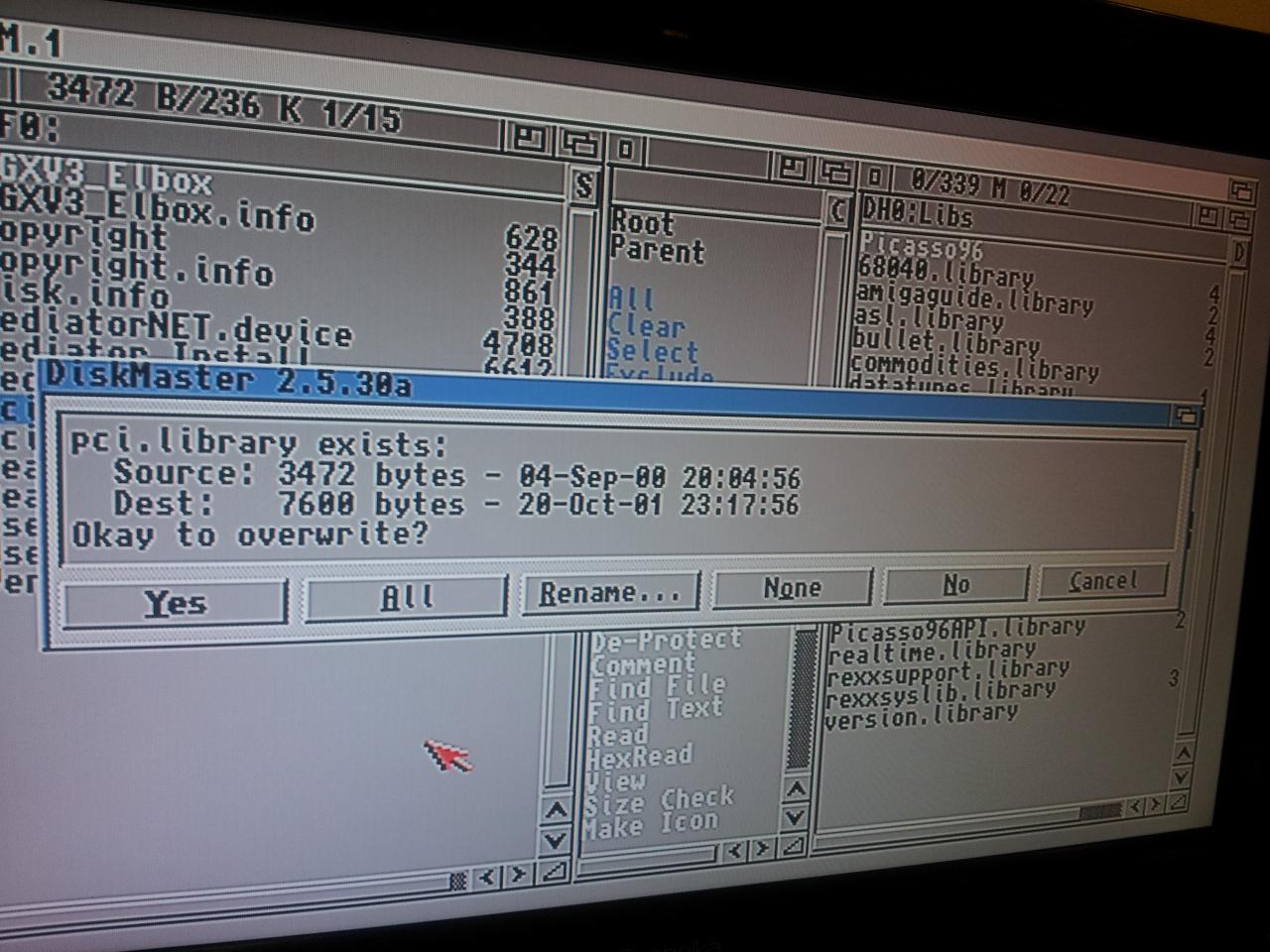

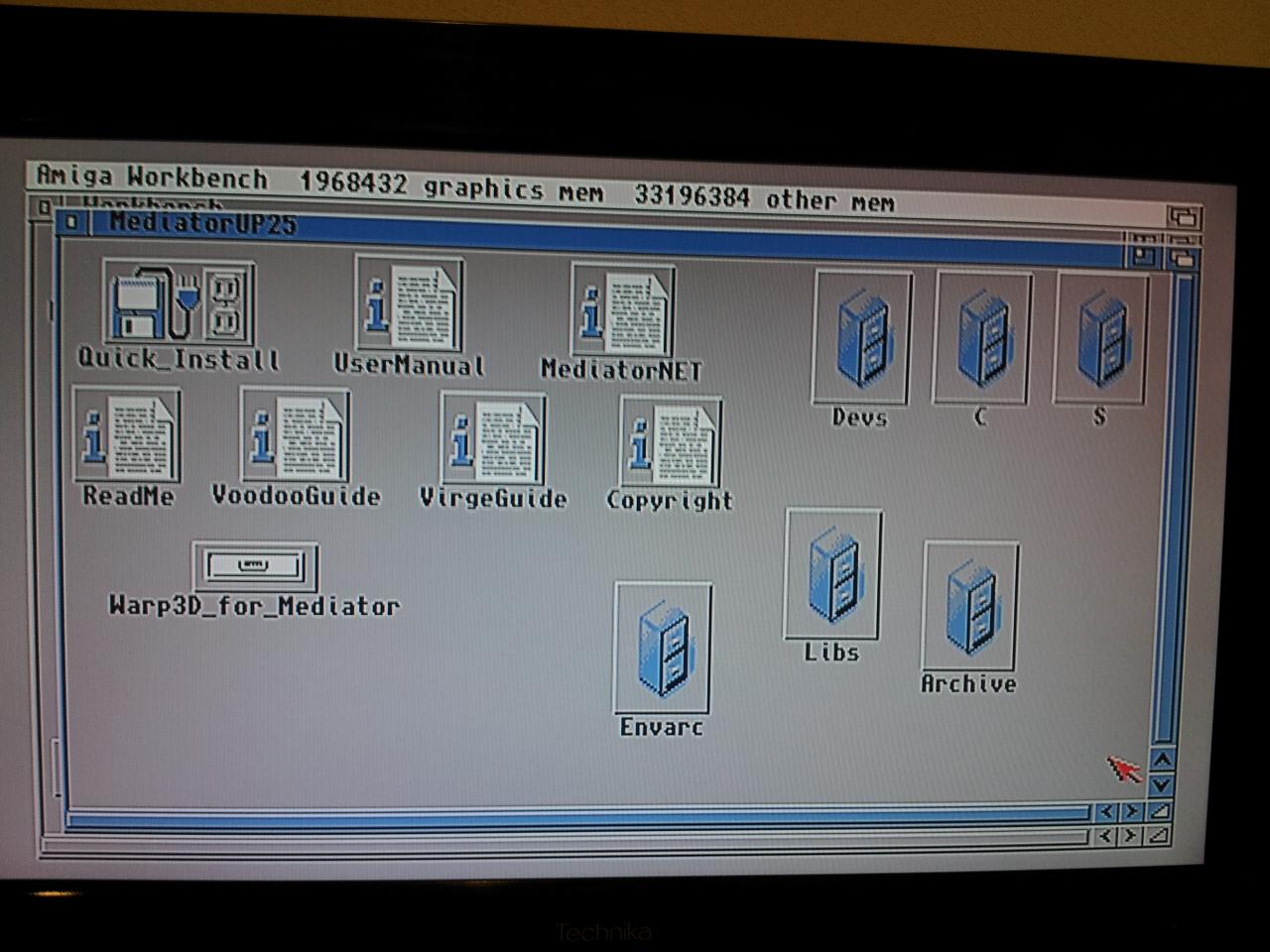

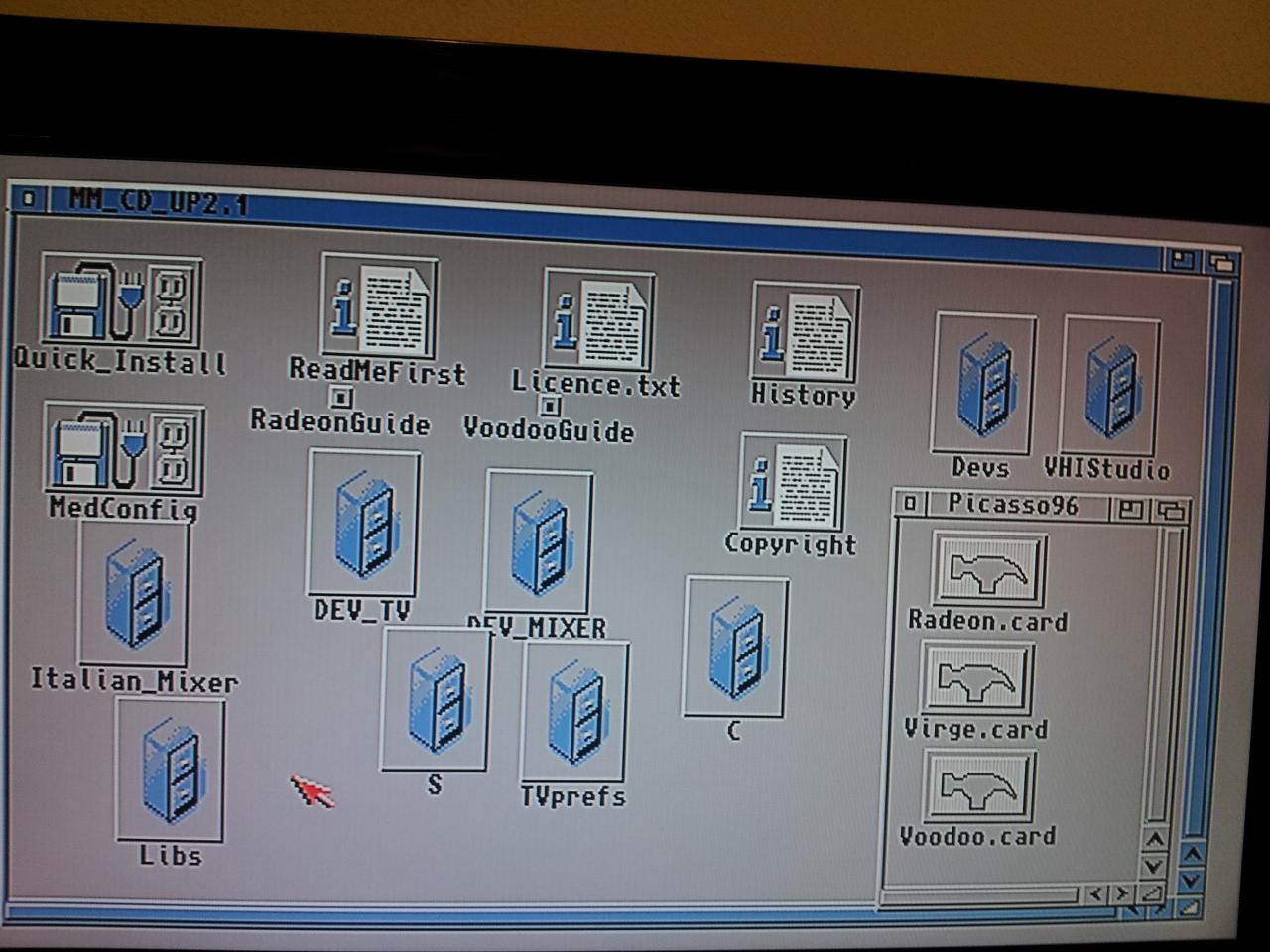

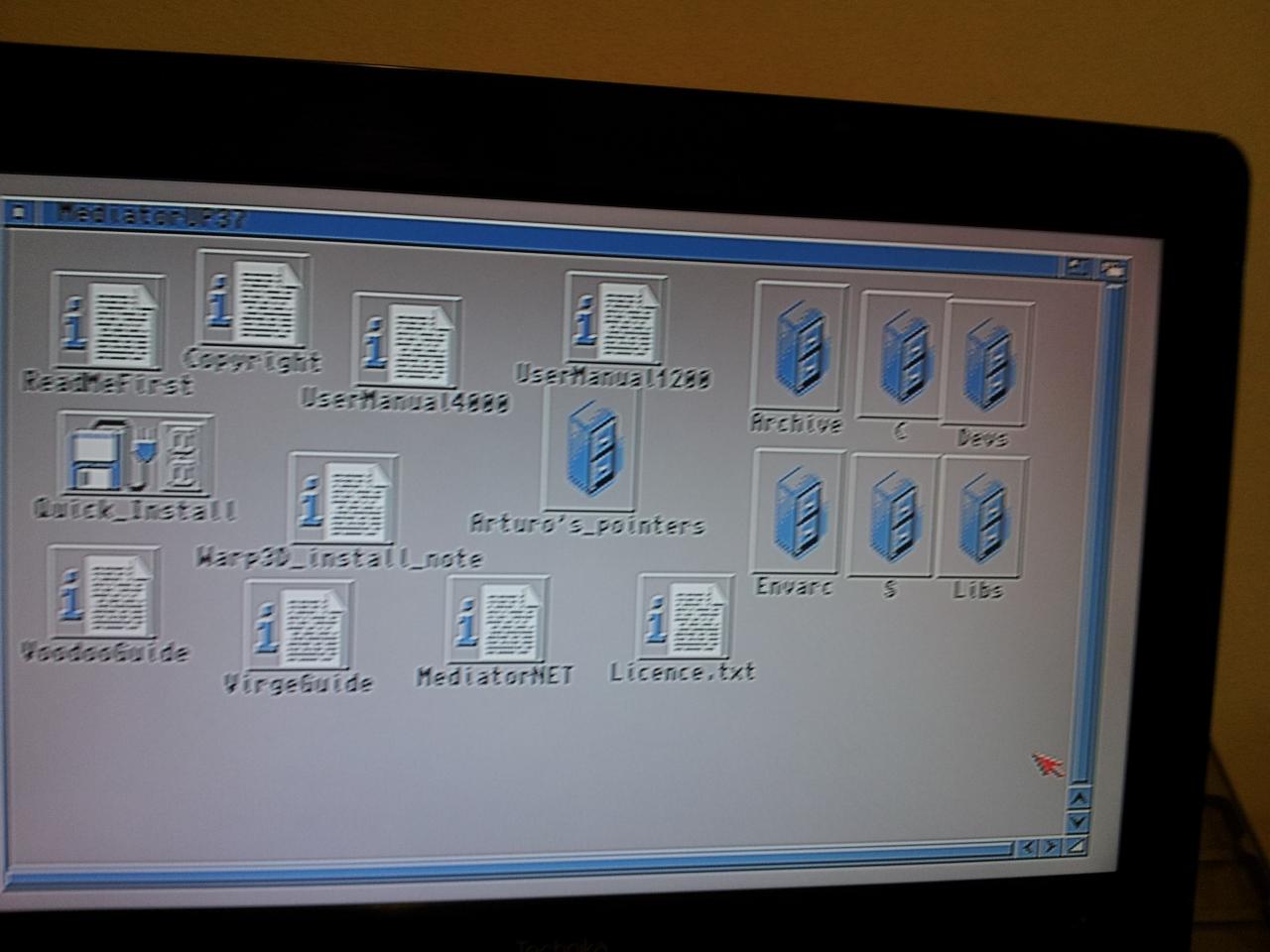

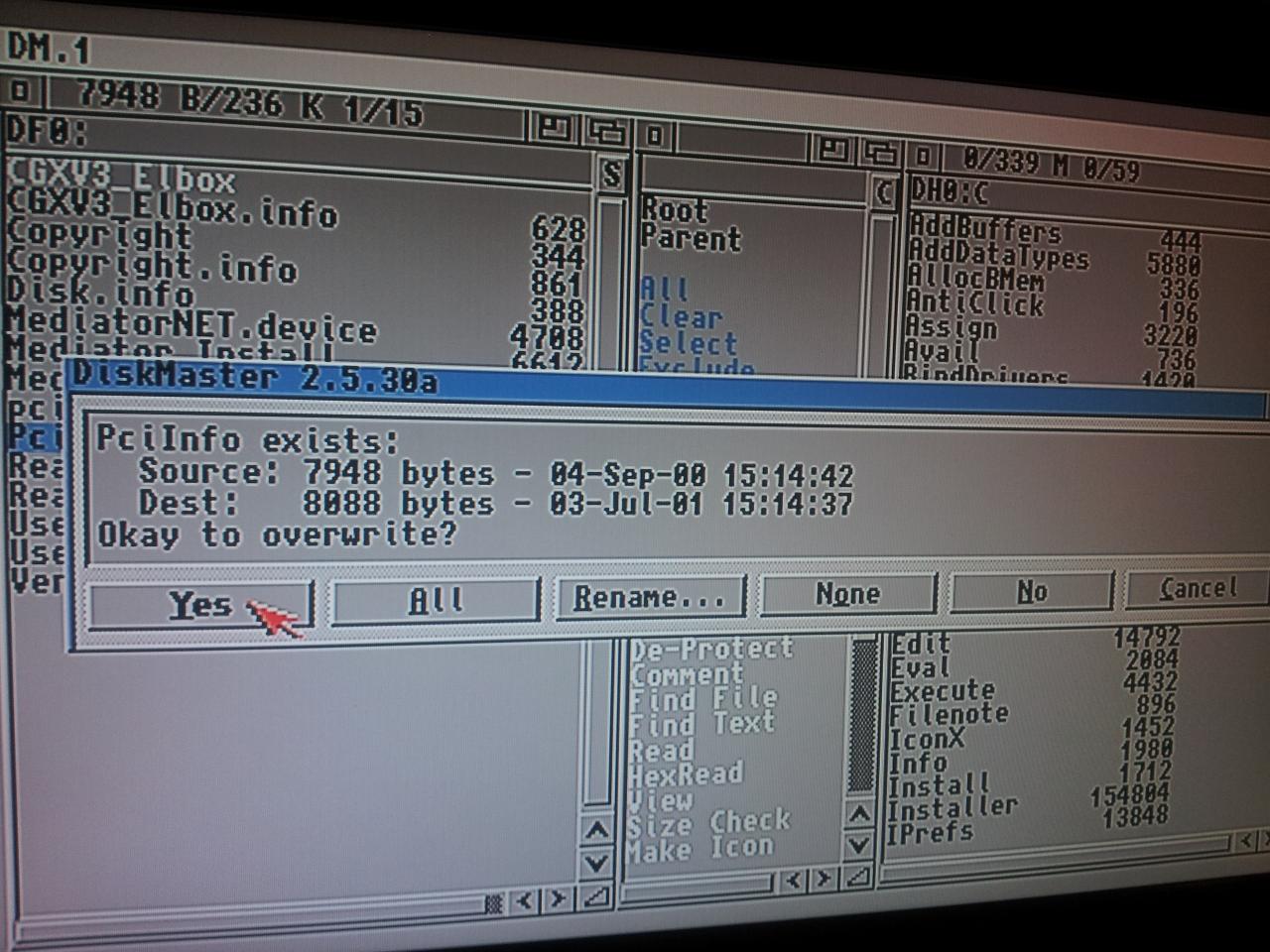

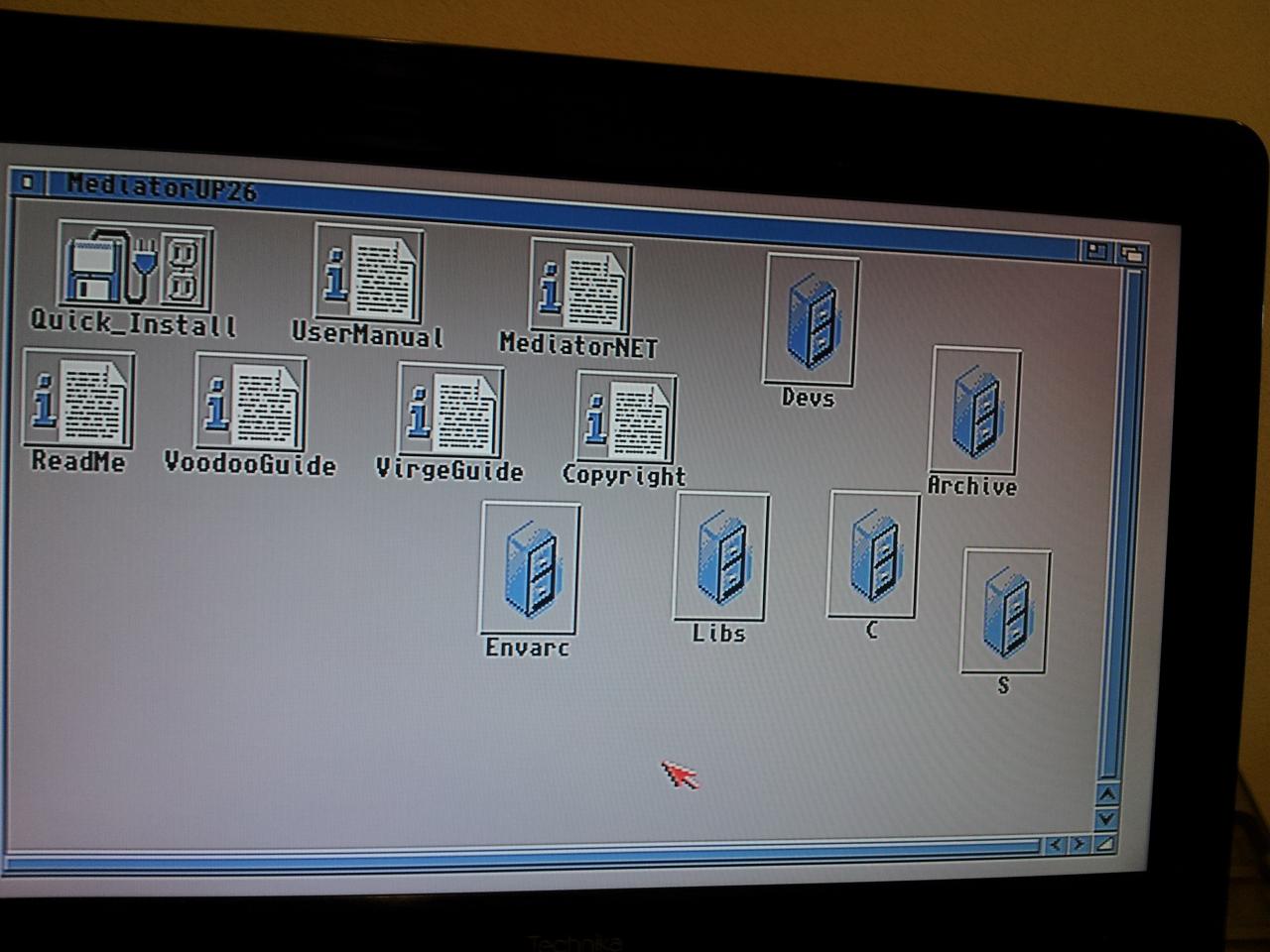

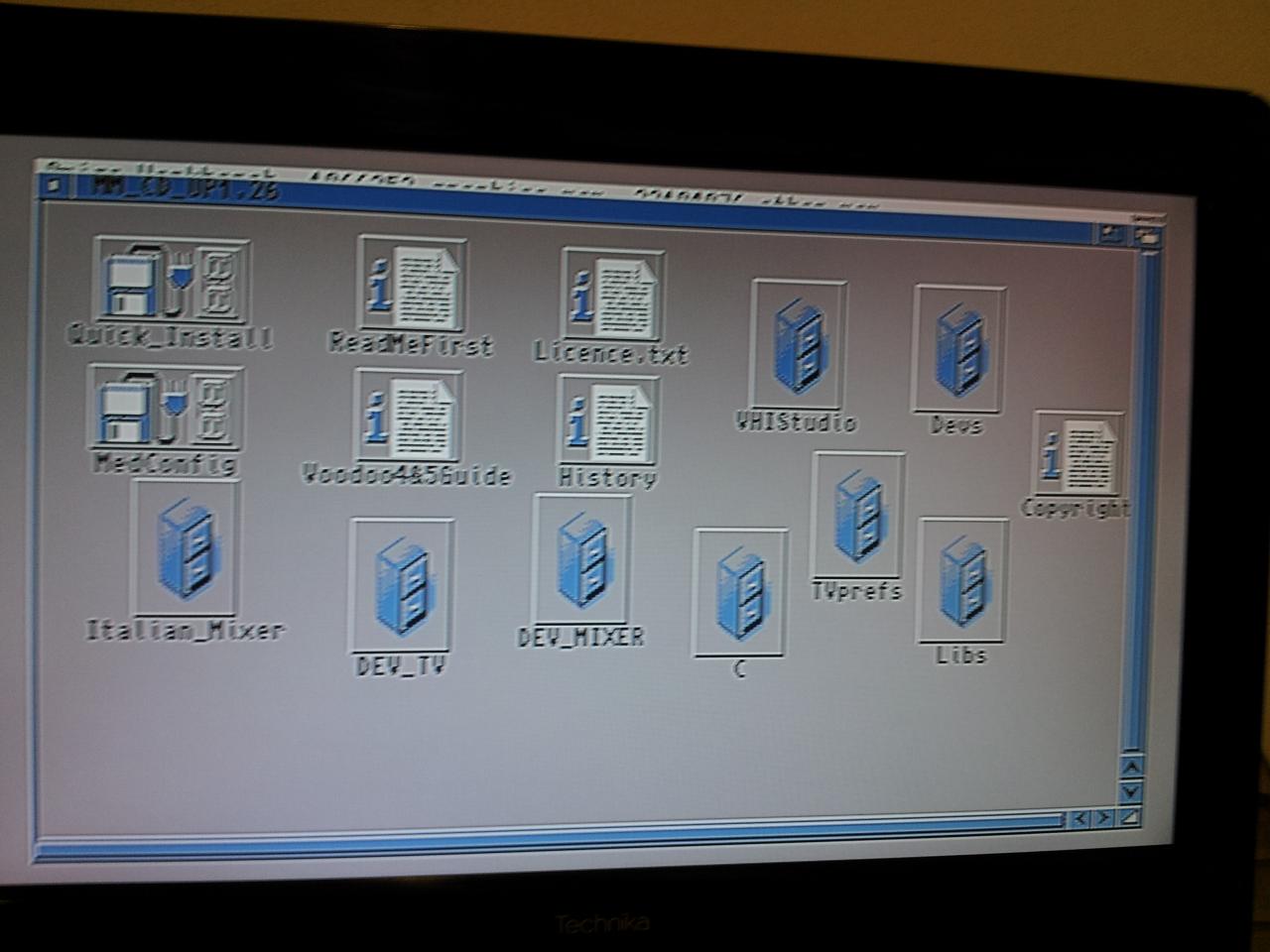

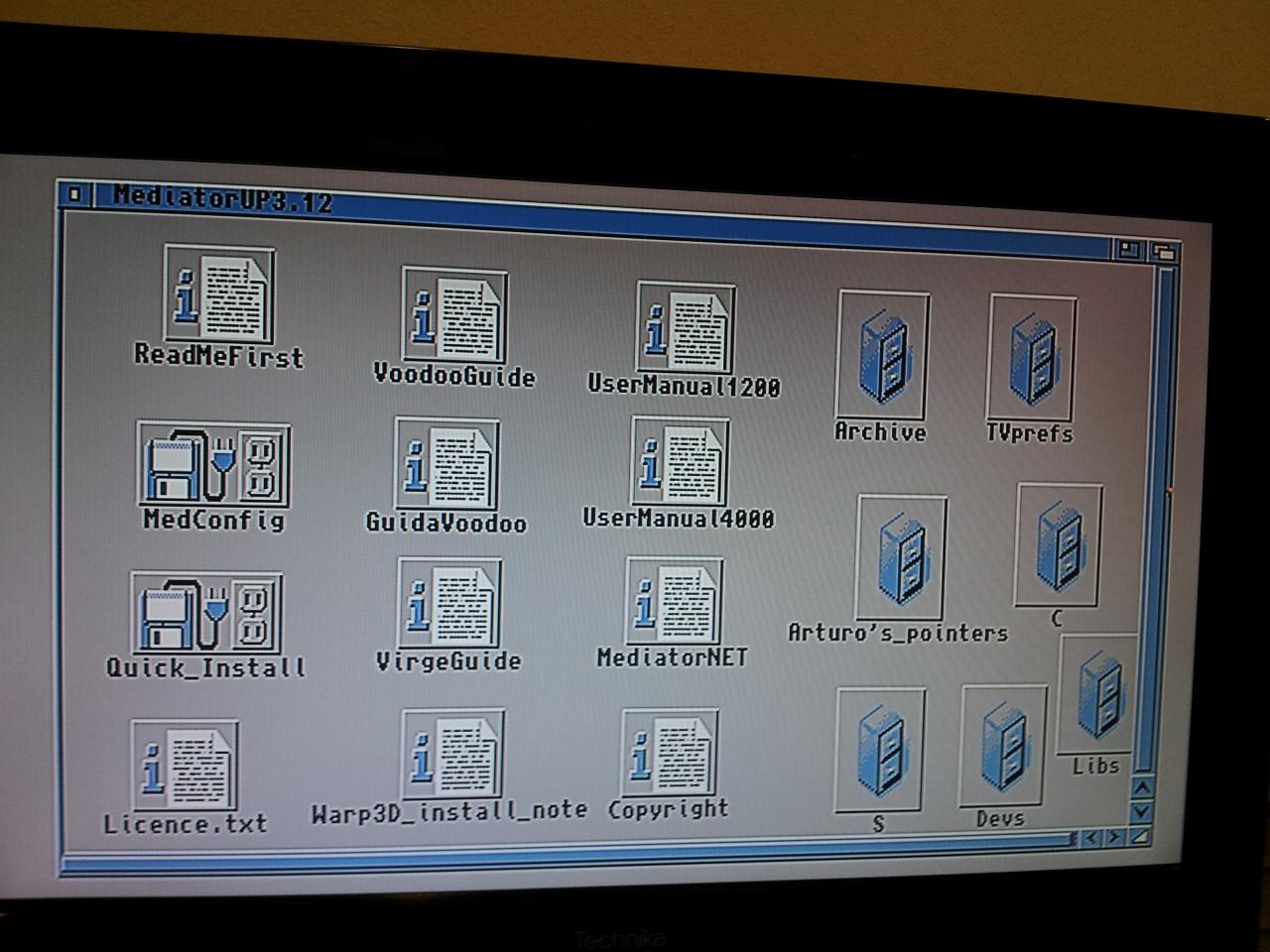

Obrazkový popis update:
11.) Pred samotnou inštaláciou odporúčam si urobiť zálohu disku, teda aspoň prvej partície. Ja som si skopíroval všetko z partície OS31 do adresára Backup na particíí INSTALL.
Pokračovať budem podľa návodu od Rosťa (napísal Tom Przybyla) a zobriem do úvahy rady od Mistica a iných.
12.) Návod v pdf forme (postupne upnem svoj) : Návod Mediátor.pdf
pokračovanie zajtrá ....
Matičná Doska je rev. 1.D4 s kick rom 3.1 a turbokartou Blizzard IV 1230-50 / 32 MB SIMM
Môj mediátor 1200 je asi prvá verzia: REV 1.0
Karty ktoré budem popisovať a testovať sú : Voodoo3 ,SB128, Realtek LAN 10/100
1.) Po otvorení Toweru som rozpojil napájanie P8 a P9 ku matičnej doske, nasledovala turbokarta ktorá išla tiež preč.
2.) Zasunul som rozbočovač na miesto turbokarty a následne pripojil späť turbokartu do rozbočovača.
3.) Ostalo navrchu miesto v konektore pre samotný mediator. Krásne dosadol na redukciu klavesnice.
4.) Mediator by sa mal zafixovať stĺpikom o matičnu dosku ale ja ho nemám a okrem toho mediator slušne sedí a nehýbe sa.
5.) Pripojenie mediátoru na zdroj konektorom P8 a P9, čierne ku sebe podľa foto
6.) Dopojíme HDD, FLOPPY a CDROM, nastrkáme PCI karty (neviem či sú všetky porty PCI v mediatore rovnocenné), moja voľba pozície bola nasledovná viď. foto
7.) Pred zapnutím som ešte raz prekontroloval všetky spoje, napojenia, prepojenia s mediatorom ....
8.) Všetko prekontrolované, môžeme isť na prvé zapnutie, troška strachu ... obrazovka nabehla tak stláčam ľavé aj pravé tlačidlo naraz a idem sa pozrieť, či Amiga vidí pridanú karta - mediator a turbínu.
9.) Všetko sa zdá byť OK! Mám vloženu čistú CF kartu namiesto HDD a namiesto FLoppy HXC emulator diskiet pre rýchlejšiu inštaláciu systému Workbench 3.1 (Možete si HDD priprviť priamo v PC cez čítačku a emulátor WINUAE). Ako rozdeliť a naištalovať systém najdete na stránke Amiga portálu , poprípade tu na fóre je toho dosť popísané. Ja som si disk rozdelil na 3 časti - OS31, DATA, INSTALL.
10.) Máme hotový čistý systém do ktorého musím ešte nakopírovať program Installer do adresára C v našom systéme (nutné pre automatickú inštaláciu z Floppy alebo CD, ja som si ešte hodil aj LHA a LZX preistotu lebo driver Picasso96 som mal zabalený v LHA) a drivery Picasso96.
Všetko som si dal na disk INSTALL, kde som si skopíroval aj inštalačné CD ktoré som dostal ku mediatoru, update súbory od predošleho majiteľa (Specialne ďakujem Rosťovi aj za výborný support z jeho strany).
UPDATE súbory (moje full MM CD ešte doplním časom)
MediatorUP37.lha MM_CD_UP1.26.lha MediatorUP25.lha MediatorUP3.12.lha MM_CD_UP1.10.lha MM_CD_UP2.1.lha MediatorUP26.lha
Obrazkový popis update:
11.) Pred samotnou inštaláciou odporúčam si urobiť zálohu disku, teda aspoň prvej partície. Ja som si skopíroval všetko z partície OS31 do adresára Backup na particíí INSTALL.
Pokračovať budem podľa návodu od Rosťa (napísal Tom Przybyla) a zobriem do úvahy rady od Mistica a iných.
12.) Návod v pdf forme (postupne upnem svoj) : Návod Mediátor.pdf
pokračovanie zajtrá ....
