    Prometheus PCI schémata

    Tak po USB kartě Thylacine tu máme tentokrát PCI můstek Prometheus. Uvolněn pouze pro nekomerční využití:

    A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

    #2
    O: Prometheus PCI schémata

    No a Elbox ma problem, velmi jednoducho sa da urobit konverzia ZIII + PCI slotov do A3000/A4000 tak ako ma on svoje produkty, akurat, ze to bude kapanek ovela lacnejsie.
    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
    Furiatune homepage

    Komentovat


      #3
      Prometheus PCI schémata

      Pekny

      Komentovat


        #4
        O: Prometheus PCI schémata

        Hezkyyy...

        Komentovat


          #5
          O: Prometheus PCI schémata

          Jo v 98 by to byla bomba...
          Sběratel Amiga pecek. WHDLoad and MUI registered user. Advanced bastler.

          Komentovat


            #6
            O: Prometheus PCI schémata

            Na a1k.org se objevil zajimavy pocin uvolneni modifikovane verze Prometheus jako OpenSource.

            Klikni pro plné zobrazení obrázku

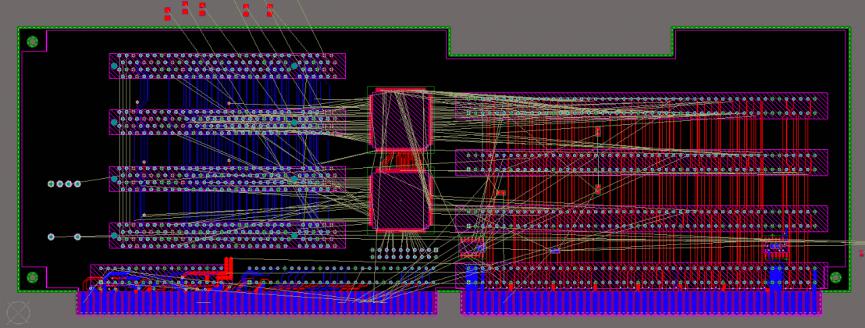

Jméno: ressurrector2.png
Počet zobrazení: 1
Velikost: 205,9 KB
ID: 109501Klikni pro plné zobrazení obrázku

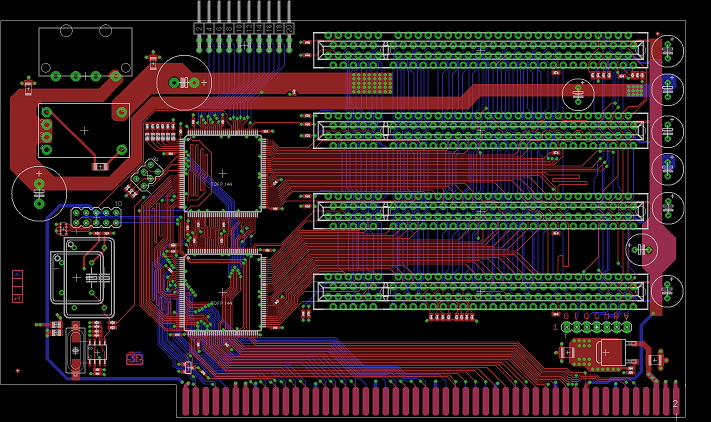

Jméno: db5_1.jpg
Počet zobrazení: 1
Velikost: 72,9 KB
ID: 109502

            Es ist eine Zorro III Karte, mit vier PCI-Steckplätzen, vier Lagen, und statt Altera kommen zwei Xilinx XC95144XL zum Einsatz.

            Die Firmware ist bereits von AHDL auf VHDL portiert, teilweise simuliert und sollte (keep fingers crossed) im Prinzip laufen.

            Das Board hat extra einen 5.25" Anschluss fuer 5V PCI, und einen 6A Regler füer 12V -> 3.3V (falls Mastatabs seine Sha... äh SquidPPC Karte testen will )

            Wenn da Interesse dran besteht, kann ich mit Mastatabs das mal angehen.

            An "exotischen" Bauteilen kann ich den 5.25" Stecker, die PCI-Slots und den 66MHz Oszillator beisteuern. POLA und CPLDs lassen sich sicher per Sammelbestellung lösen. Platinen kann ich fürs erste auch ein paar odern, ohne Garantie oder ähnliches, das Projekt ist nichts für Anfänger.

            Der VHDL-Quellcode könnte für private und nicht-kommerzielle Nutzung Open Source werden, die Platinen-Daten nur als Gerber/Excellon.
            Was ich vermeiden möchte (und werde) ist eine wie beim Gotek aufgetauchte Geier-Mentalität - nämlich aus anderer Leute Arbeit hemmungslos Profit zu schlagen, ohne sich selber die Finger schmutzig zu machen.

            Komentovat


              #7
              O: Prometheus PCI schémata

              To je 5 let, co jsme o tom debatovali a uplne jsem na to zapomnel. Tech projektu je ted tolik, ze to nejde sledovat.

              Komentovat


                #8
                O: Prometheus PCI schémata

                To je super prevedenie, cenovo to moze vliest do 100 eciek, Vsimol som si, ze uz tam niesu tie stare Altera, ale modernejsie Xilinx CPLD.
                Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                Furiatune homepage

                Komentovat


                  #9
                  O: Prometheus PCI schémata

                  Ano. Je to inovovana verze.

                  Komentovat


                    #10
                    O: Prometheus PCI schémata

                    Nechtěl by někdo udělat i A4000T desku, kde by místo ISÁčů byly PCI? Radime, navrhni jim to tam ;o) To Zkus to fikaně jako challenge: A zvládli byste překopat A4000T s PCI?
                    http://jack.untergrund.net [AMIGA 600 AMIGA 1200 AMIGA 1200T AMIGA 2000 AMIGA 4000 AMIGA 4000T CD32 Mac mini G4]

                    Komentovat


                      #11
                      O: Prometheus PCI schémata



                      Michael Böhmer (e3b) uvolnil VHDL zdroje

                      Komentovat


                        #12
                        O: Prometheus PCI schémata

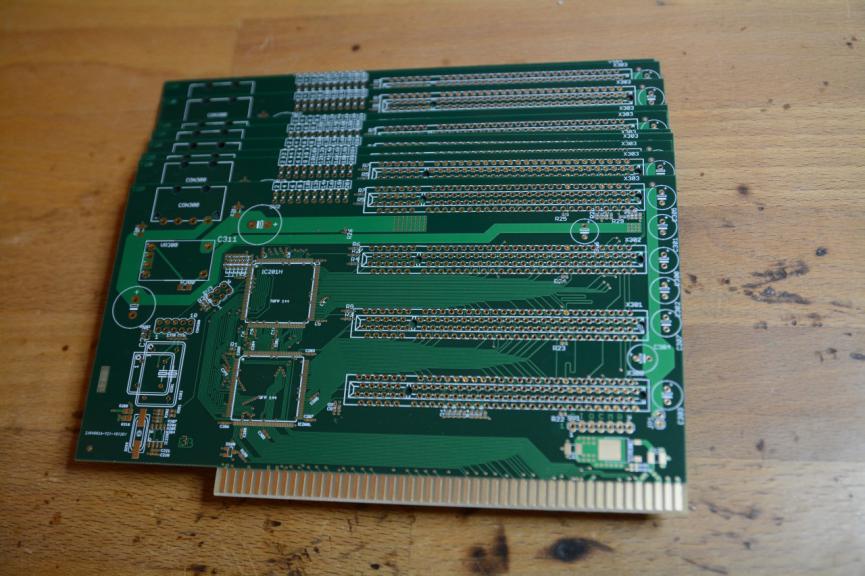

                        Matze maka na prototypu

                        Klikni pro plné zobrazení obrázku

Jméno: Prototyp-k.jpg
Počet zobrazení: 1
Velikost: 84,4 KB
ID: 110144

                        Komentovat


                          #13
                          O: Prometheus PCI schémata

                          Vyborny rozhovor s Krashanem

                          There are many iconic Amiga people. One of them is Grzegorz which is the person behind drivers and software for…

                          Komentovat


                            #14
                            O: Prometheus PCI schémata

                            Ja jsem jeste koukal na ten Prometheus a nejsou k nemu prakticky zadne ovladace. A pokud je neco problem, tak je to nakonec vzdy software.

                            Komentovat


                              #15
                              O: Prometheus PCI schémata

                              No je pro SB, Voodoo3 a LAN. To bohatě asi stačí
