    A3000 total repair

    Jak někteří z vás možná zaregistrovali, ukořistil jsem před časem na Aukru vcelku slušně zachovalou A3000. Radost, když dorazila, byla nesmírná! Konečně mám Velkou Amigu! Juchů...!
    Bohužel po rozdeklování přišlo poněkud zklamání, následně rozčarování a v závěru frustrace nad stavem základní desky v okolí baterie. Sice původní majitel vyteklou baterku odstranil, ale dál nepokračoval tzn. neošetřil napadená místa neutralizačním roztokem a neočistil je mechanicky. A šedozelená sračka začala svou tichou zkázu...

    Klikni pro plné zobrazení obrázku

Jméno: A3000_01.jpg
Počet zobrazení: 1
Velikost: 168,4 KB
ID: 112416

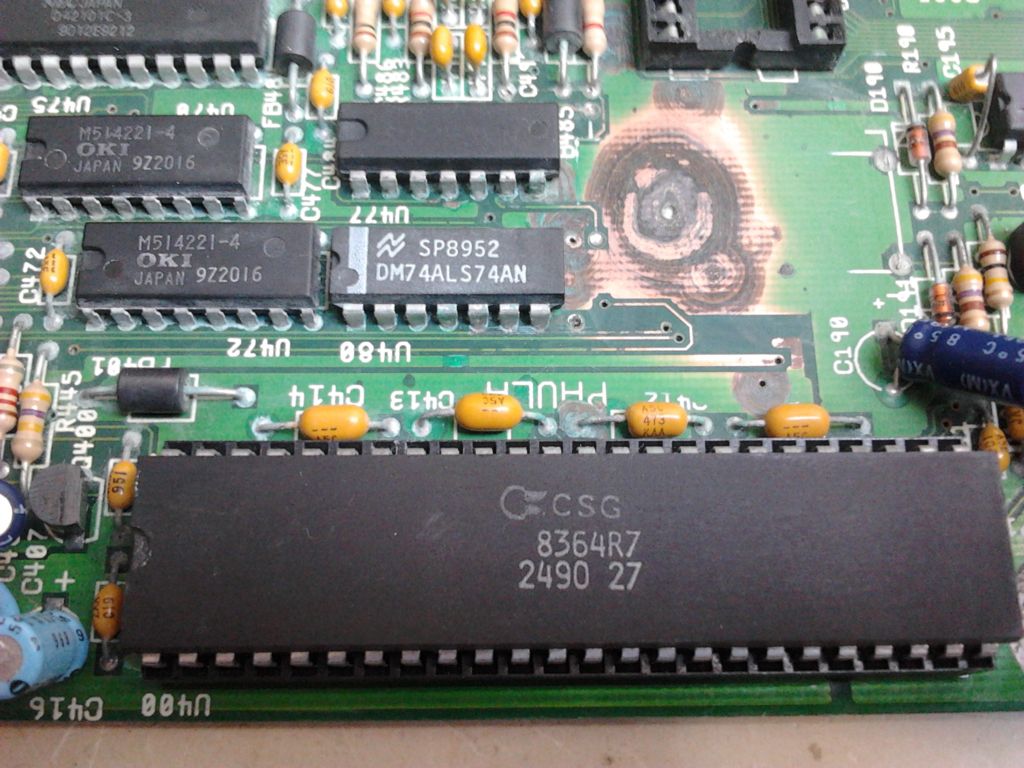

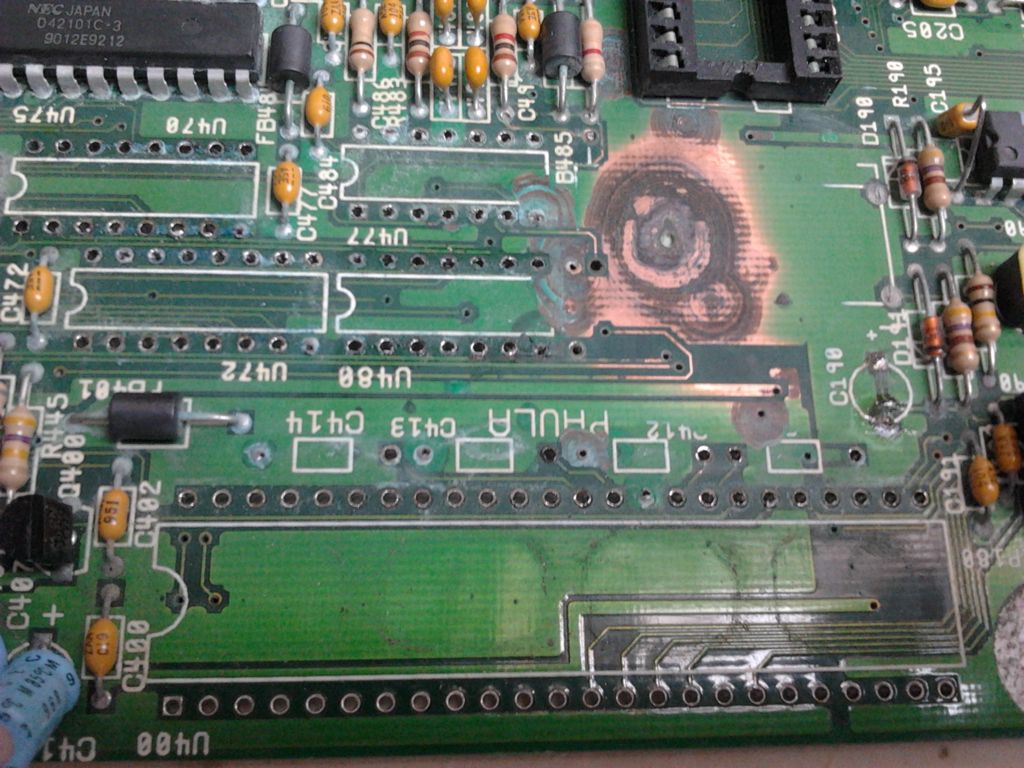

    Ten flek, co vidíte, byl z velké části schován pod krycím zeleným lakem a byl pouze tmavší než okolí. Tak sem do toho trochu rejpnul a ejhle, co se nám tu objevilo...

    Klikni pro plné zobrazení obrázku

Jméno: A3000_02.jpg
Počet zobrazení: 1
Velikost: 173,2 KB
ID: 112417

    Zelená sračka kam se podíváš...

    Klikni pro plné zobrazení obrázku

Jméno: A3000_03.jpg
Počet zobrazení: 1
Velikost: 145,6 KB
ID: 112418

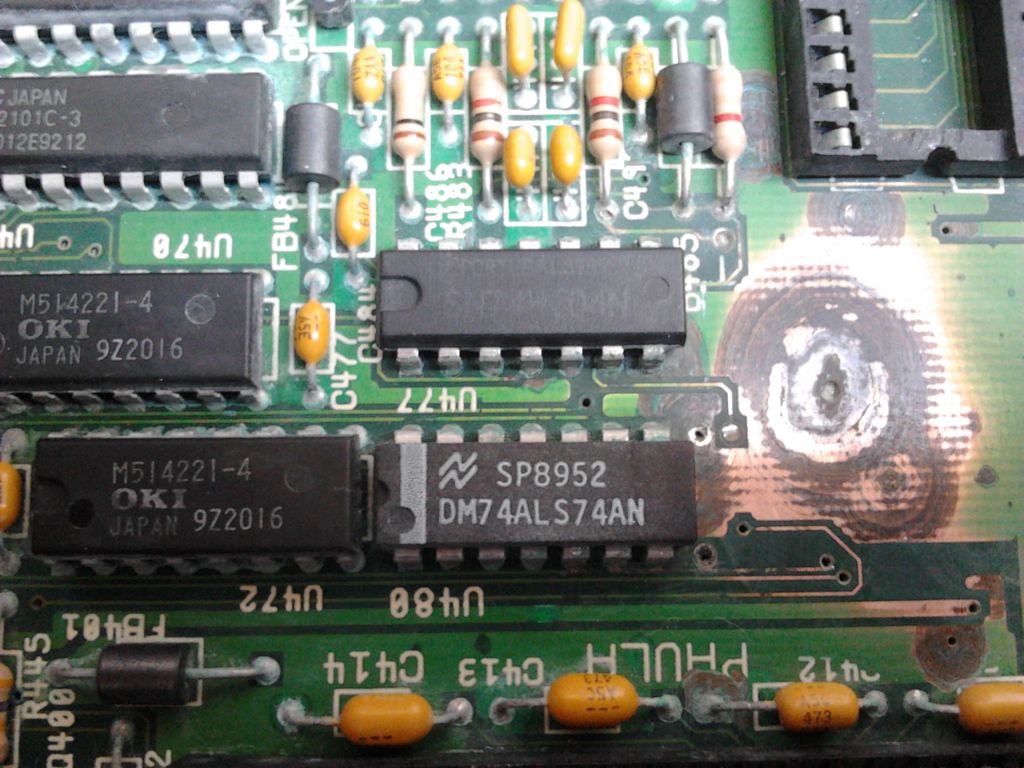

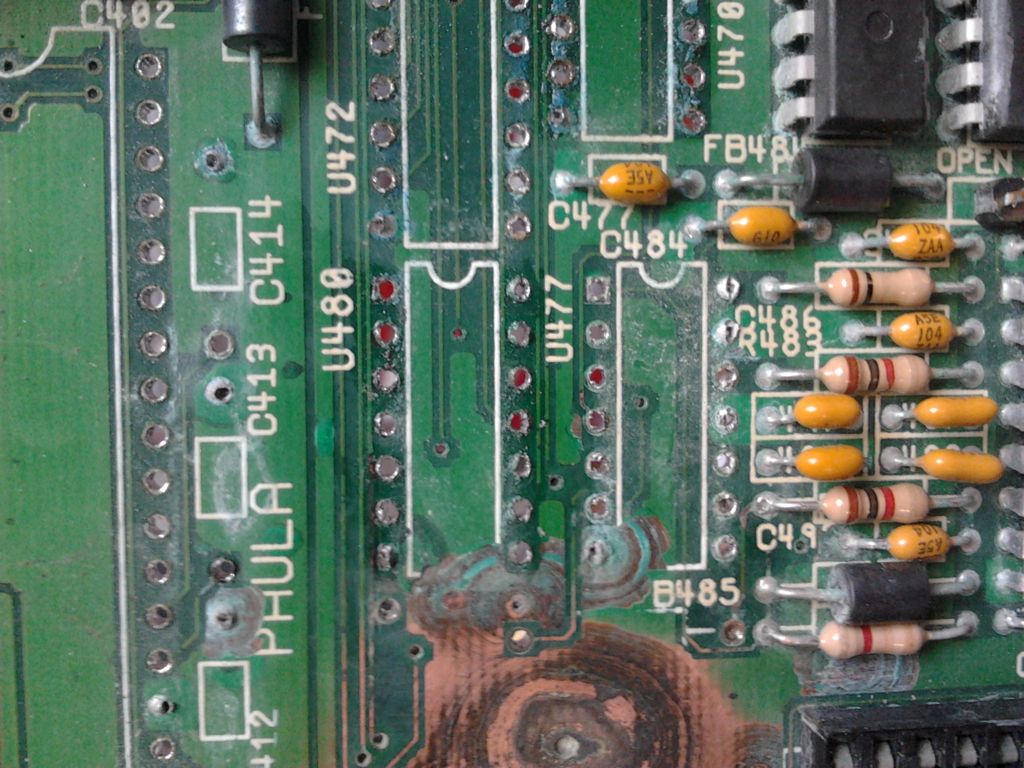

    Zkusil sem to opatrně vybrousit lapovacím papírem, ale je to kurevsky hluboký. Když si všimnete u nápisu PAULA těch tmavších fleků, tak to je ta zrada pod povrchem...

    Klikni pro plné zobrazení obrázku

Jméno: A3000_04.jpg
Počet zobrazení: 1
Velikost: 143,4 KB
ID: 112419

    Tady je to trochu víc z blízka.

    Klikni pro plné zobrazení obrázku

Jméno: A3000_05.jpg
Počet zobrazení: 1
Velikost: 194,2 KB
ID: 112420

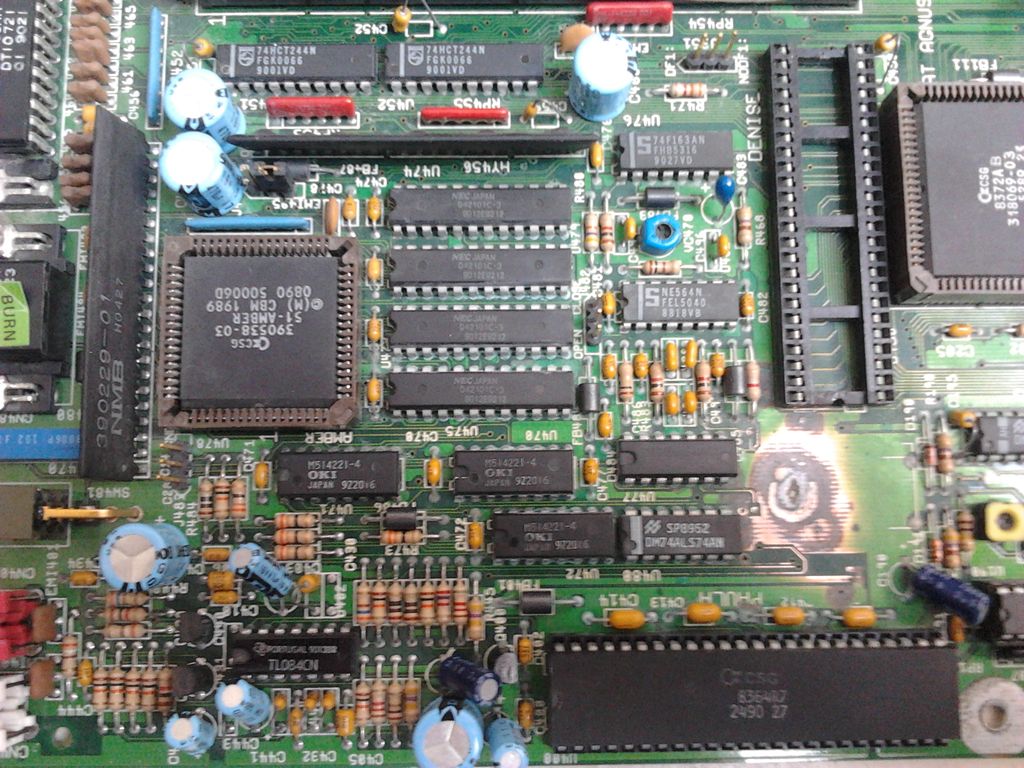

    V podtatě celá oblast mezi Paulou, Denisou a Amber musí dolů, cesty a prokovy jsou poškozené a kdoví, jak to vypadá pod švábama...

    Klikni pro plné zobrazení obrázku

Jméno: A3000_06.jpg
Počet zobrazení: 1
Velikost: 122,1 KB
ID: 112421

    A na závěr obrázek z USB mikroskopu. Ten mluví za vše...

    #2
    O: A3000 total repair

    Jaky pouzivas USB mikroskop?

    Komentovat


      #3
      O: A3000 total repair

      KÖNIG cmp-usbmicro10

      Komentovat


        #4
        O: A3000 total repair

        IDEfix:
        Ja tu ma teraz nejake dosky ktore su podobne zhumplovane. Lak som zoskrabal, roztokom zneutralizoval, docistil zajdenu med jemnym mechanicky brusenim. Plosky odmastil a naniesol som novu zeleny ochrany UV lak a dal zapiec. Miesto je takmer ako nove UV Lak sa da kupit na eBay.
        Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
        Furiatune homepage

        Komentovat


          #5
          O: A3000 total repair

          Autorem citovaného textu je Boboo Přejít na původní příspěvek
          IDEfix:
          Ja tu ma teraz nejake dosky ktore su podobne zhumplovane. Lak som zoskrabal, roztokom zneutralizoval, docistil zajdenu med jemnym mechanicky brusenim. Plosky odmastil a naniesol som novu zeleny ochrany UV lak a dal zapiec. Miesto je takmer ako nove UV Lak sa da kupit na eBay.
          Cez VIA prechodky som prepchal medeny drot a pretahovanim som vycistil aj oxidaciu v otvoroch, po ocisteni som otvor zalial cinom pomocou flux pasty, konecna fixacia UV lak.
          Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
          Furiatune homepage

          Komentovat


            #6
            O: A3000 total repair

            Autorem citovaného textu je Boboo Přejít na původní příspěvek
            IDEfix:
            Ja tu ma teraz nejake dosky ktore su podobne zhumplovane. Lak som zoskrabal, roztokom zneutralizoval, docistil zajdenu med jemnym mechanicky brusenim. Plosky odmastil a naniesol som novu zeleny ochrany UV lak a dal zapiec. Miesto je takmer ako nove UV Lak sa da kupit na eBay.
            Jj, lak mám ale horší je, že několik spojů je úplně pryč a budu je muset nahradit. A to ještě netuším, co je pod švábama za zvěrstvo...
            Co používáš na neutralizaci ?

            Komentovat


              #7
              O: A3000 total repair

              Autorem citovaného textu je IDEfix Přejít na původní příspěvek
              Jj, lak mám ale horší je, že několik spojů je úplně pryč a budu je muset nahradit. A to ještě netuším, co je pod švábama za zvěrstvo...
              Co používáš na neutralizaci ?
              Kontak 60 necham odstat cca 3 hodiny. Na opravu kontaktov pouzima mrtve dosky odkial vyrezem cely vodic a ten naspat nalepim na reparovanu dosku. Ten UV lak pouzivam ako aj lepidlo, tiez ak su odrapnute plosky postup je ten isty. Plosky su pevne a da sa opatovne na ne letovat.

              Je to taka gynekologia...
              Naposledy upravil Boboo; 06.04.2013, 18:50:20.
              Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
              Furiatune homepage

              Komentovat


                #8
                O: A3000 total repair

                Na tom Aukru ale byly fotky jedoucí Amigy. To znamená že i přes prožranou desku a nějaké přerušené spoje ta Amiga funguje se vším všudy? Nebo se to nějak projevuje?
                http://jack.untergrund.net [AMIGA 600 AMIGA 1200 AMIGA 1200T AMIGA 2000 AMIGA 4000 AMIGA 4000T CD32 Mac mini G4]

                Komentovat


                  #9
                  O: A3000 total repair

                  Amiga jela. Mistic, který ji pro mě v Praze přebíral ji vyzkoušel, ale jak dopodrobna nevím. Pak ji přeposlal a když mi dorazila do práce, tak sem ji nejdříve otevřel a když sem to viděl, tak sem ani neměl odvahu ji zapnout...

                  Komentovat


                    #10
                    O: A3000 total repair

                    Autorem citovaného textu je Boboo Přejít na původní příspěvek
                    Cez VIA prechodky som prepchal medeny drot a pretahovanim som vycistil aj oxidaciu v otvoroch, po ocisteni som otvor zalial cinom pomocou flux pasty, konecna fixacia UV lak.

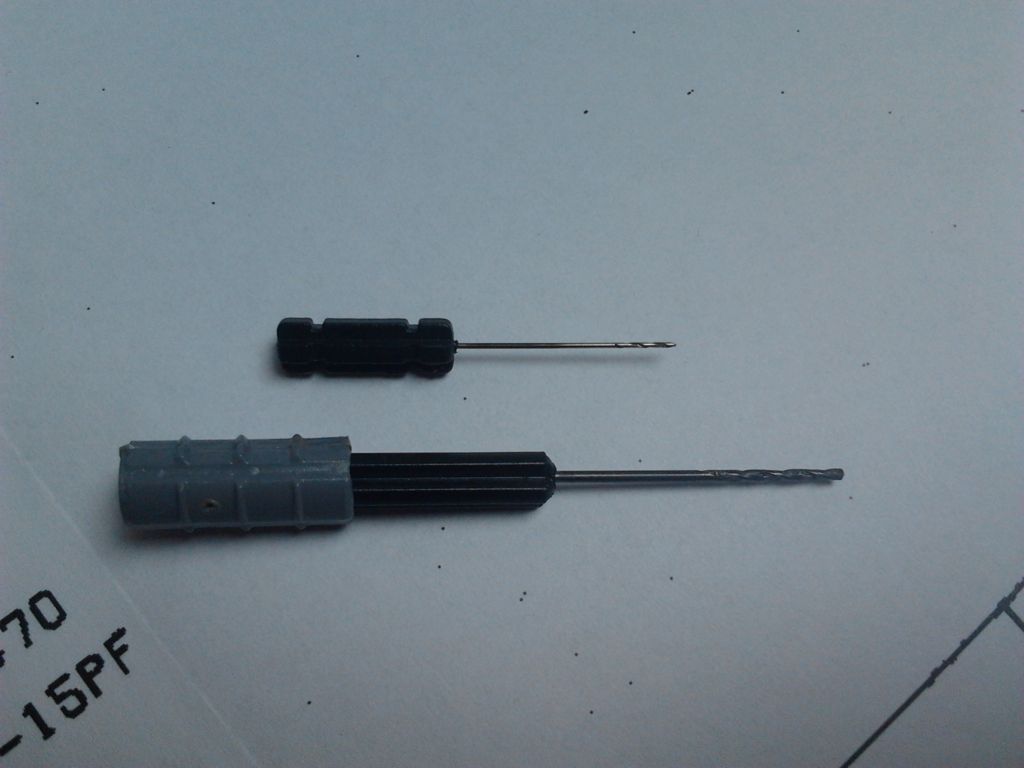

                    Já používám na protažení prokovů malé vrtáčky (rukojeti jsou z Lega)... S drátkem bych se asi nechytal, je to kurevsky "zarostlý".

                    Klikni pro plné zobrazení obrázku

Jméno: A3000_08.jpg
Počet zobrazení: 1
Velikost: 58,0 KB
ID: 107059

                    Po pročištění "malých" protahnu zkrz tenký měděný "fous" z CYKY kabelu a na obou stranách zapájím.
                    Ten silnější vrtáček mám na prokovy po IO a na začištění vstupů do malých prokovů, aby šli líp propájet.

                    Komentovat


                      #11
                      O: A3000 total repair

                      Autorem citovaného textu je Boboo Přejít na původní příspěvek
                      Kontak 60 necham odstat cca 3 hodiny. Na opravu kontaktov pouzima mrtve dosky odkial vyrezem cely vodic a ten naspat nalepim na reparovanu dosku. Ten UV lak pouzivam ako aj lepidlo, tiez ak su odrapnute plosky postup je ten isty. Plosky su pevne a da sa opatovne na ne letovat.

                      Je to taka gynekologia...

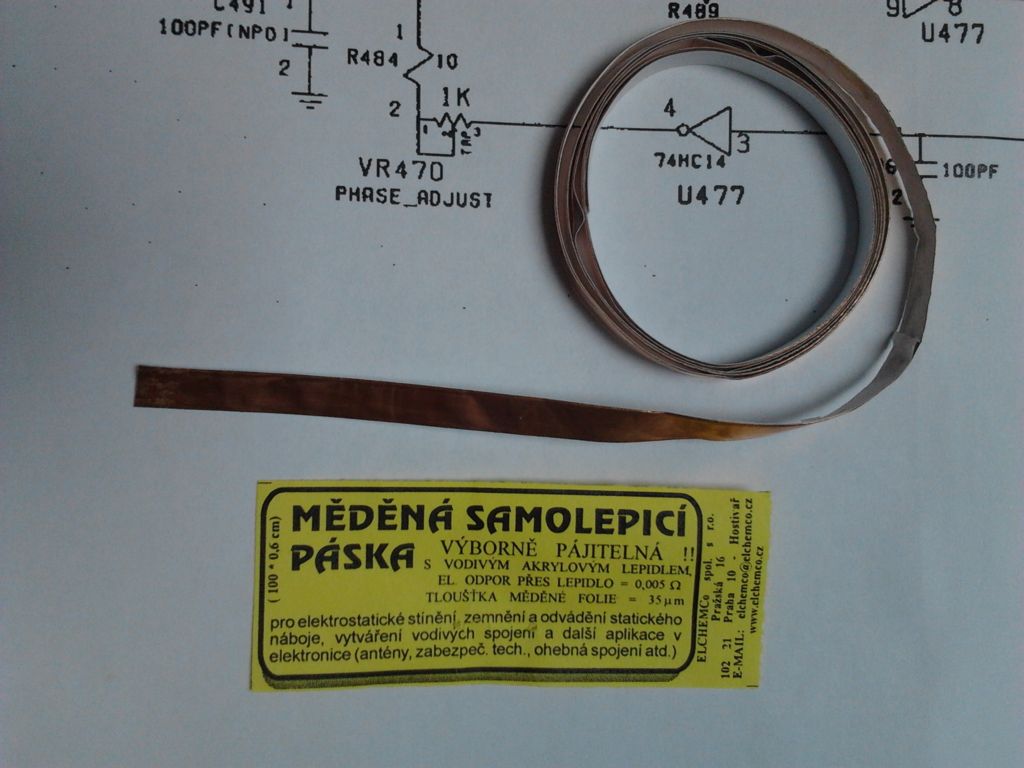

                      Na opravu silnějších spojů a plošek, třeba pod vyteklejma kundíkama, používám samolepící měděnou pásku

                      Klikni pro plné zobrazení obrázku

Jméno: A3000_07.jpg
Počet zobrazení: 1
Velikost: 91,0 KB
ID: 107060

                      A na opravu tenkých, vlasových spojů lakovaný měděný vodič ze starého trafa...

                      Komentovat


                        #12
                        O: A3000 total repair

                        Prepoje cez VIA davam ked je mrtvy a vyhnity, tiez davnejsie som opravoval vodice s trafakovich medenich drotov
                        Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                        Furiatune homepage

                        Komentovat


                          #13
                          O: A3000 total repair

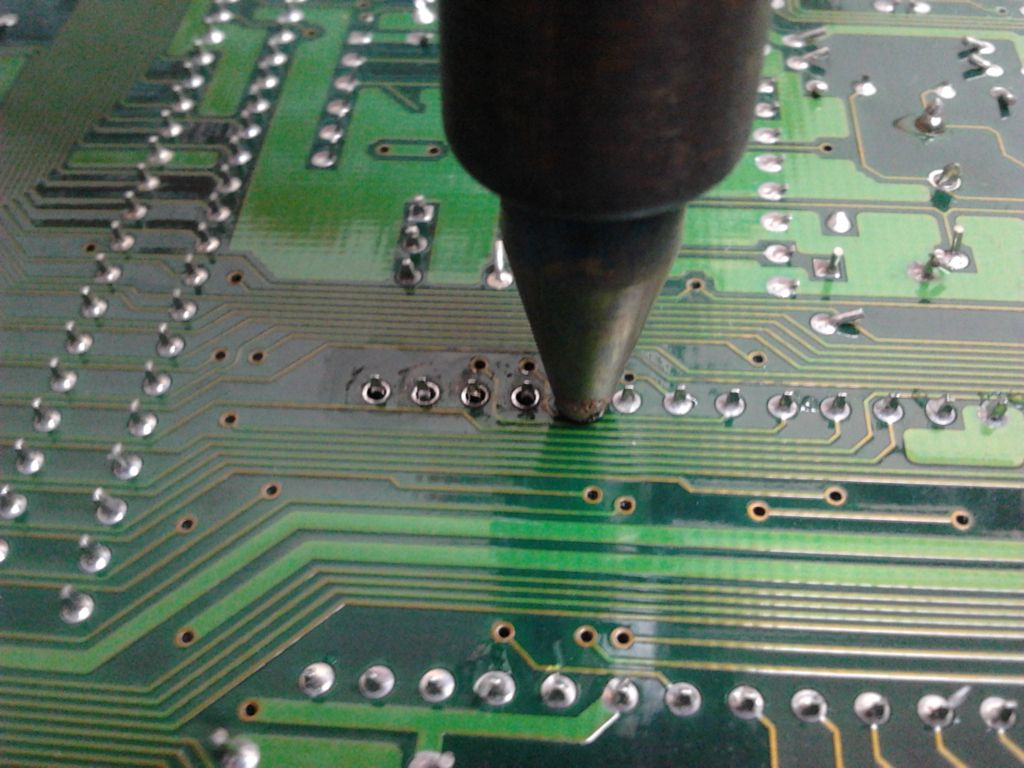

                          Tak, a jde do tuhýho - svlíkám desku... )

                          Upozorňuju, že následující technoporno není pro každého...

                          Klikni pro plné zobrazení obrázku

Jméno: A3000_09.jpg
Počet zobrazení: 1
Velikost: 124,3 KB
ID: 107061

                          No, nevypadá to zrovna dobře...

                          Klikni pro plné zobrazení obrázku

Jméno: A3000_10.jpg
Počet zobrazení: 1
Velikost: 157,2 KB
ID: 107062 Klikni pro plné zobrazení obrázku

Jméno: A3000_11.jpg
Počet zobrazení: 1
Velikost: 157,0 KB
ID: 107063

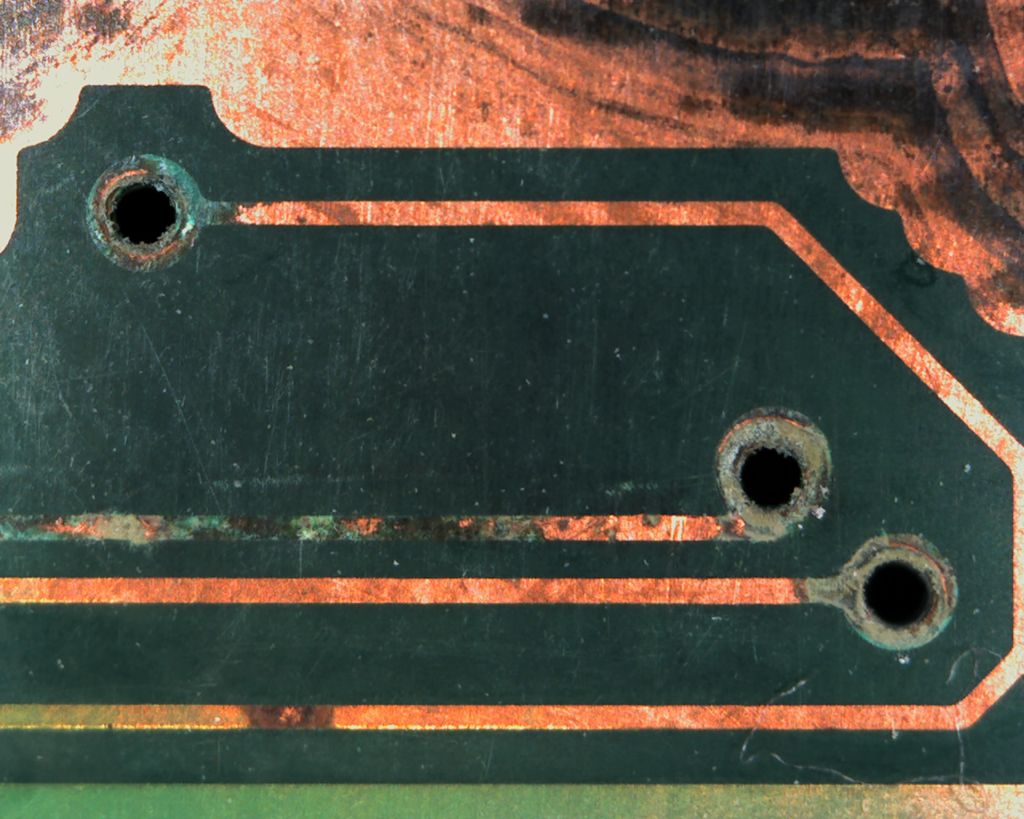

                          Detail z mikroskopu je děsivý...

                          Klikni pro plné zobrazení obrázku

Jméno: A3000_12.jpg
Počet zobrazení: 1
Velikost: 126,5 KB
ID: 107064

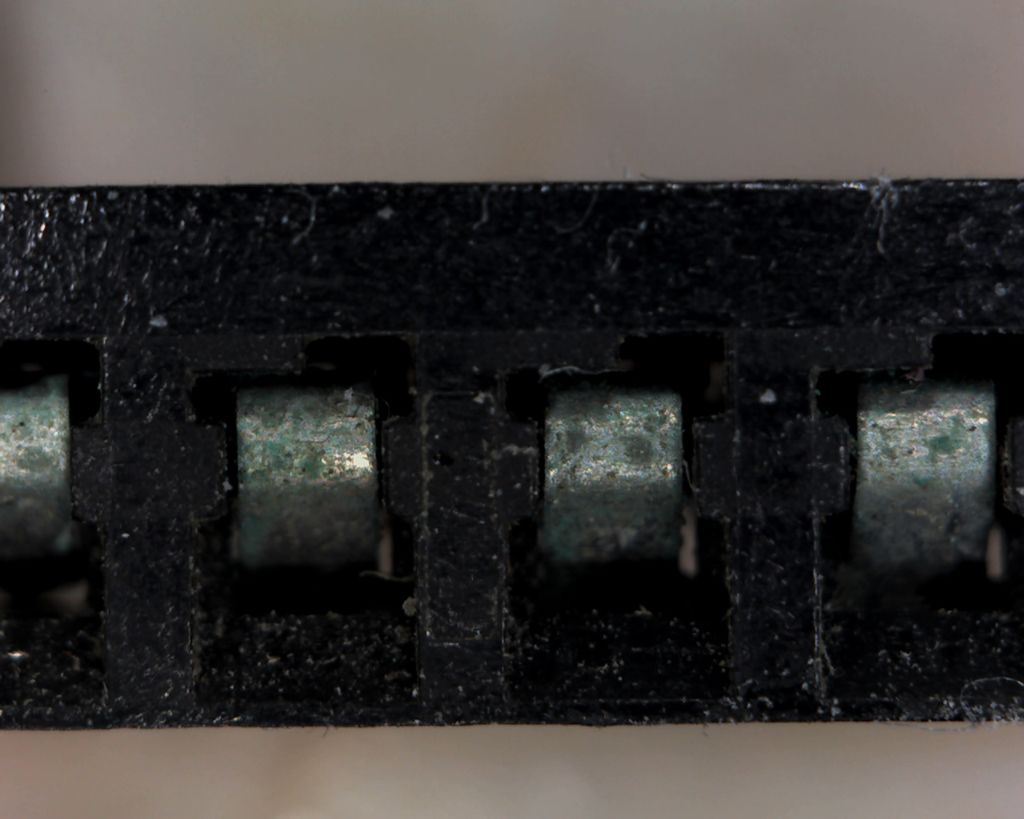

                          Patice od Pauly je taky chycená tím zeleným sajrajtem...

                          Klikni pro plné zobrazení obrázku

Jméno: A3000_13.jpg
Počet zobrazení: 1
Velikost: 72,0 KB
ID: 107065

                          Komentovat


                            #14
                            O: A3000 total repair

                            Masakr! Tvoje schopnosti bych chtěl mít!

                            Komentovat


                              #15
                              O: A3000 total repair

                              Držím palce ať se operace povede a klub spokojených třílitrářů rozroste ;oD
