    #46
    O: zdenek_j

    mozes napisat zoznam kondenzatorov ake si pouzil? Alebo dat rovno adkaz. Pekna praca
    WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

    Komentovat


      #48
      O: zdenek_j

      Je mozne nahradit vsetky kondenzatory za tantalove, alebo je vzdy nutne pouzit aj elyty ? Teda vyrabaju sa vobec tantaly v potrebnych hodnotach ?
      A1260 34MB Ram SCSI; A600 Furia EC020; A500; A500+; CDTV; A3000;

      Komentovat


        #49
        O: zdenek_j

        Je možné nahradit všechny elity za tantaly, ale určitě to nedoporučuji. Kapacity 1000u a 470u určitě ponechat elity. Výstup z Pauly na audio cinch dát nepolarizované elity 22u.
        Během soboty jsem přišel ještě na jeden problém s tantalem, konkrétně kondenzátor C459 u čipu U12. Jedná se o obvod referenčního napětí pro video výstup a modulátor. Pokud jsem použil 22u tantal, tak jsem narazil na rušení obrazu přes tyto výstupy. Zkoušel jsem vyměnit tento kondenzátor za jiný tantal, ale se stejným výsledkem. Nakonec jsem tam dal 22u nepolarizovaný elit a vše je v pořádku, už žádné rušení.
        Amiga 1200 ROM 3.1, Apollo 1260/50MHz 32MB RAM, IDE/CF Sandisk 4GB, Workbench 3.1 || Commodore C64 || Atari 800XE
        Amiga 1200 ROM 3.0, Infinitiv tower, Blizzard 1240/40MHz 32MB RAM, Fast ATA 1200

        Komentovat


          #50
          O: zdenek_j

          Ono už tady začíná být normální, že každý je hw guru? sakra, kde jsem udělal chybu, že tomuhle vůbec nerozumím? ))))))

          Komentovat


            #51
            O: zdenek_j

            Taky si začínám připadat, tak trochu jako mimoň
            A1200, Blizzard 1230/50MHz, 64MB RAM, CF-IDE 2GB, WHDLoad registered; CD32; C128, FDD 1541 II; C64 I, FDD 1541 I, UK1541 2GB
            A600 HD,
            2MB Chip, Fúria EC020 inside

            Komentovat


              #52
              O: zdenek_j

              Jako naškole, šprti kecaj v koutku o něčem čemu nerozumím a já čmárám kosočtverce na lavici

              Komentovat


                #53
                O: zdenek_j

                Buďme rádi, že jsou mezi námi tací, protože na koho bychom se pak obraceli v případě, že potřebujeme něco opravit/upravit ;o)
                http://jack.untergrund.net [AMIGA 600 AMIGA 1200 AMIGA 1200T AMIGA 2000 AMIGA 4000 AMIGA 4000T CD32 Mac mini G4]

                Komentovat


                  #54
                  O: zdenek_j

                  Což to já rád jsem , tahle individua obdivuji a mají můj respekt... můj vrchol s pájkou je, opravit si zvěřenou přehryzaný kabel a pod.
                  Takže s vědomím, že je tu plno dovedů s vyšším levelem těchto schopností, můžu Amigu prohánět bez panického strachu, že něco může odejít.
                  Naposledy upravil CodEx; 03.07.2013, 06:43:27.
                  A1200, Blizzard 1230/50MHz, 64MB RAM, CF-IDE 2GB, WHDLoad registered; CD32; C128, FDD 1541 II; C64 I, FDD 1541 I, UK1541 2GB
                  A600 HD,
                  2MB Chip, Fúria EC020 inside

                  Komentovat


                    #55
                    O: zdenek_j

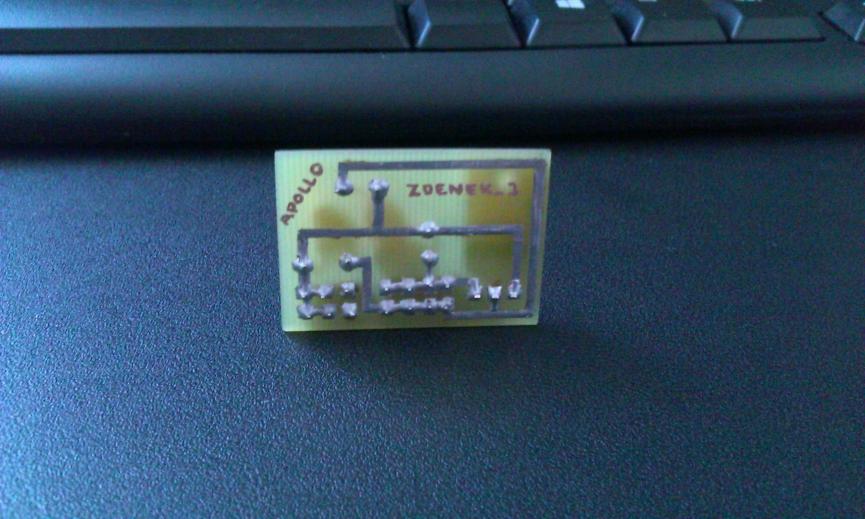

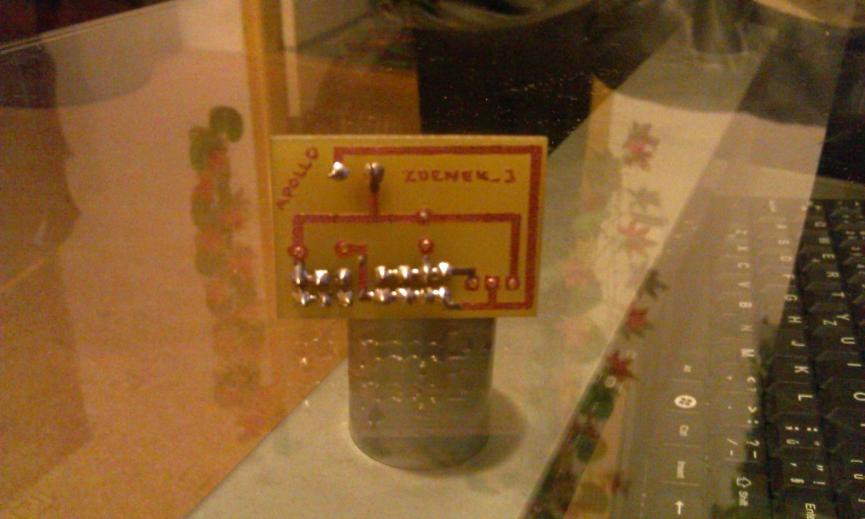

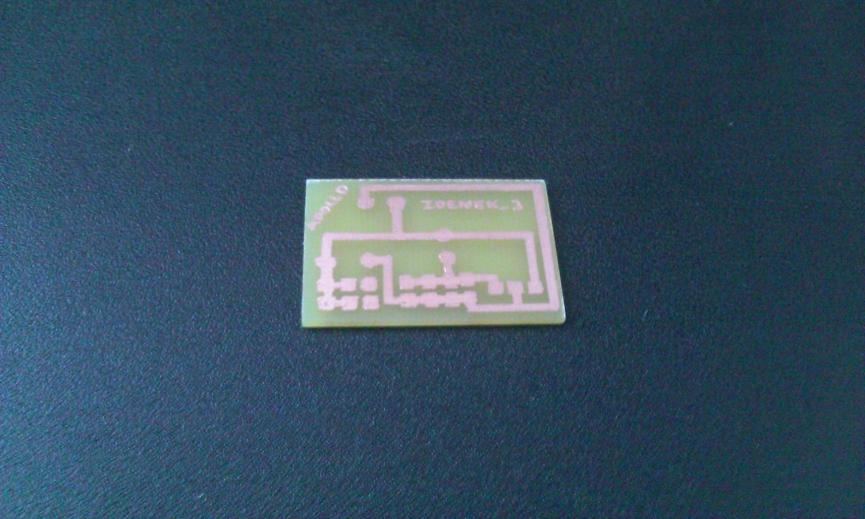

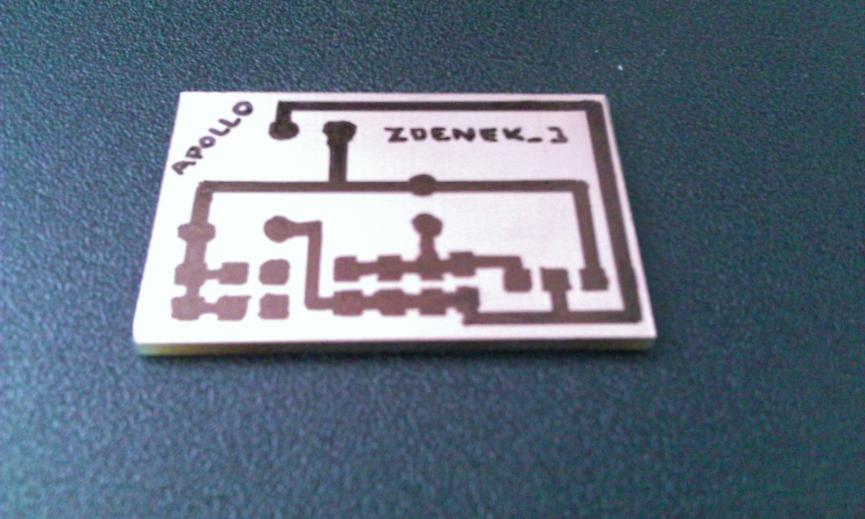

                    Zdar, dneska jsem se pustil do stavby regulátoru napětí pro Apollo 1260. Zatím nemám osazené vše, ale během pár dnů bude. Poté uvidíme jestli bude fungovat.

                    Klikni pro plné zobrazení obrázku

Jméno: WP_20130718_009.jpg
Počet zobrazení: 1
Velikost: 57,3 KB
ID: 107207
                    Klikni pro plné zobrazení obrázku

Jméno: WP_20130718_013.jpg
Počet zobrazení: 1
Velikost: 57,9 KB
ID: 107208
                    Klikni pro plné zobrazení obrázku

Jméno: WP_20130718_025.jpg
Počet zobrazení: 1
Velikost: 44,1 KB
ID: 107209
                    Klikni pro plné zobrazení obrázku

Jméno: WP_20130718_027.jpg
Počet zobrazení: 1
Velikost: 47,7 KB
ID: 107210

                    Update:
                    Dneska objednaný procesor 68060 z Amibay od Stachu100, zítra dodělání regulátoru a eprom od IDEFixe a můžu se pustit do díla. Vysněná 060 na cestě.
                    Naposledy upravil zdenek_j; 22.07.2013, 22:53:50.
                    Amiga 1200 ROM 3.1, Apollo 1260/50MHz 32MB RAM, IDE/CF Sandisk 4GB, Workbench 3.1 || Commodore C64 || Atari 800XE
                    Amiga 1200 ROM 3.0, Infinitiv tower, Blizzard 1240/40MHz 32MB RAM, Fast ATA 1200

                    Komentovat


                      #56
                      O: zdenek_j

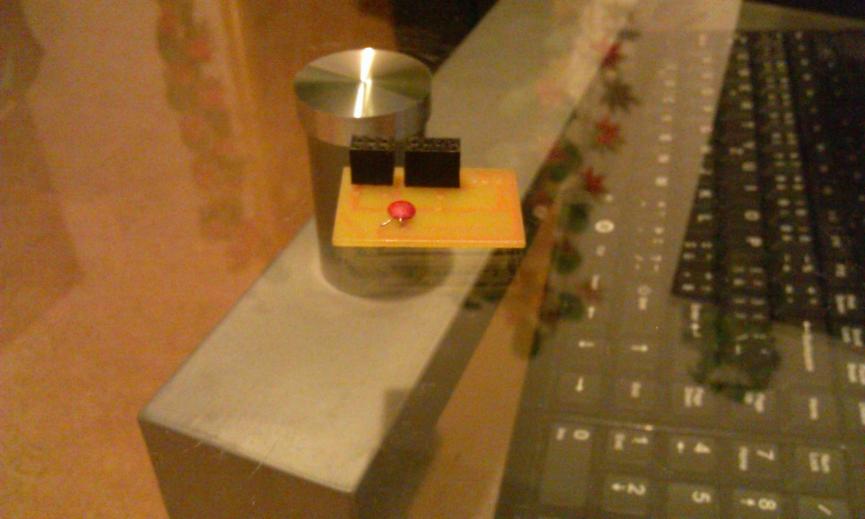

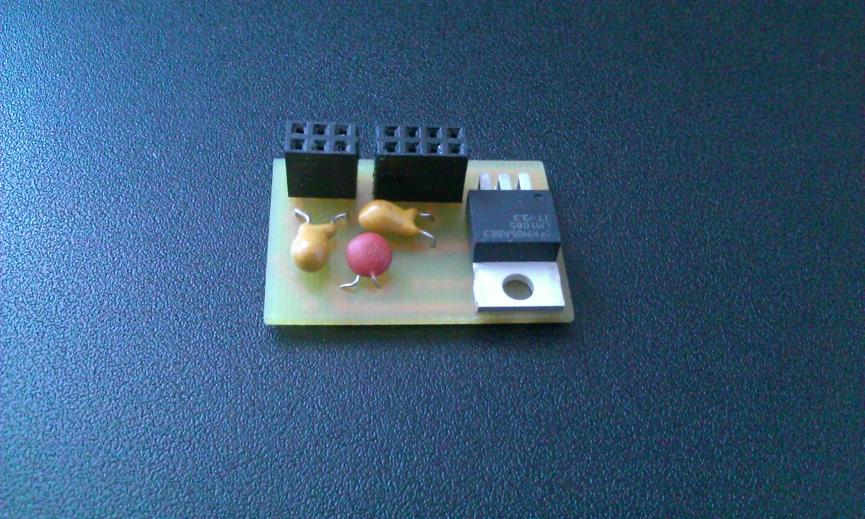

                      Regulátor hotov viz foto.

                      Klikni pro plné zobrazení obrázku

Jméno: WP_20130723_001.jpg
Počet zobrazení: 1
Velikost: 93,3 KB
ID: 107217
                      Klikni pro plné zobrazení obrázku

Jméno: WP_20130723_002.jpg
Počet zobrazení: 1
Velikost: 64,5 KB
ID: 107218
                      Amiga 1200 ROM 3.1, Apollo 1260/50MHz 32MB RAM, IDE/CF Sandisk 4GB, Workbench 3.1 || Commodore C64 || Atari 800XE
                      Amiga 1200 ROM 3.0, Infinitiv tower, Blizzard 1240/40MHz 32MB RAM, Fast ATA 1200

                      Komentovat


                        #57
                        O: zdenek_j

                        Nevím sice, co to je, ale gratuluji, je to kluk!
                        Amiga 1200 + Blizzard 1260 + 64 MB RAM + CF2IDE + Indivision AGA Mk1 + PCMCIA2CF + WHDLoad registered + GOTEK

                        Komentovat


                          #58
                          O: zdenek_j

                          Autorem citovaného textu je davesade Přejít na původní příspěvek
                          Nevím sice, co to je, ale gratuluji, je to kluk!
                          Ked chces na Apollo turbokartu 060, musis mat k tomu takyto regulator napatia, pripadne flashnut romku. Na Blizzarda sa to naspajkuje priamo na dosku a zmeni jumper. Netreba robit takyto plosacik.
                          A1260 34MB Ram SCSI; A600 Furia EC020; A500; A500+; CDTV; A3000;

                          Komentovat


                            #59
                            O: zdenek_j

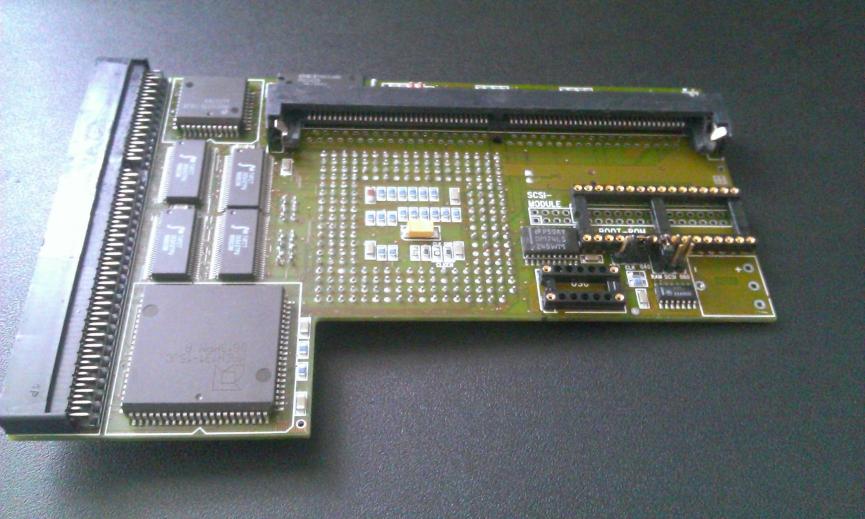

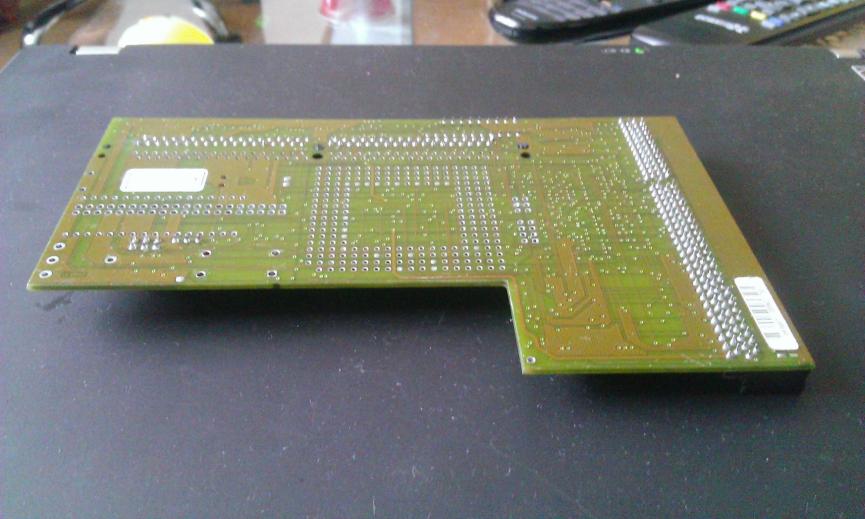

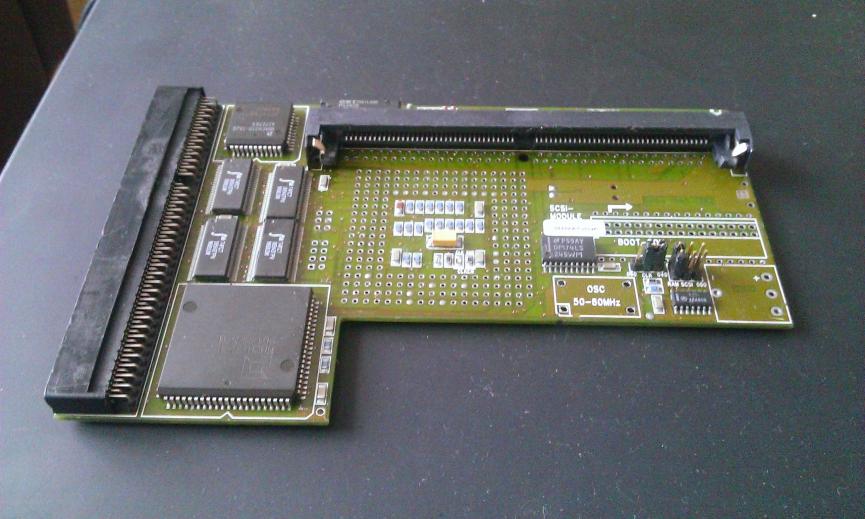

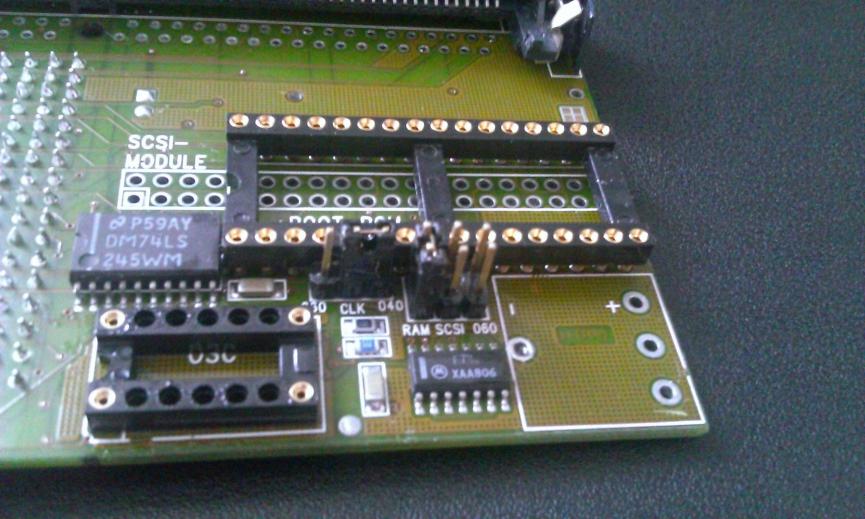

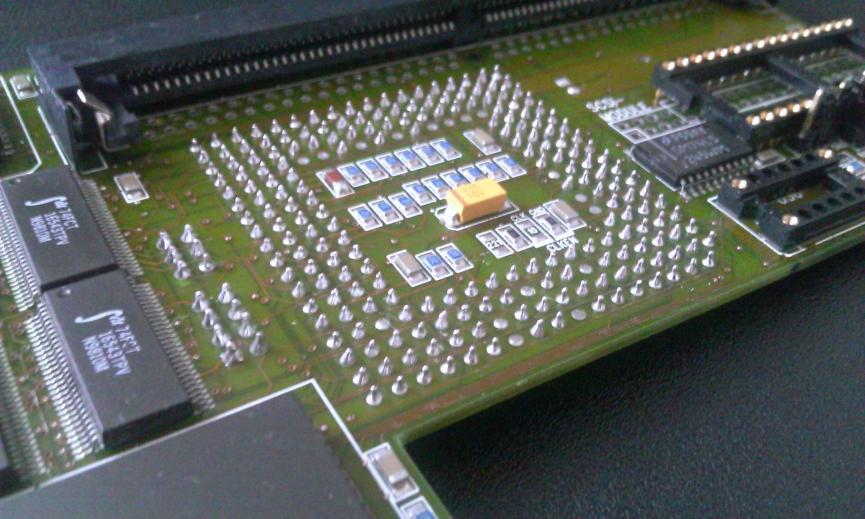

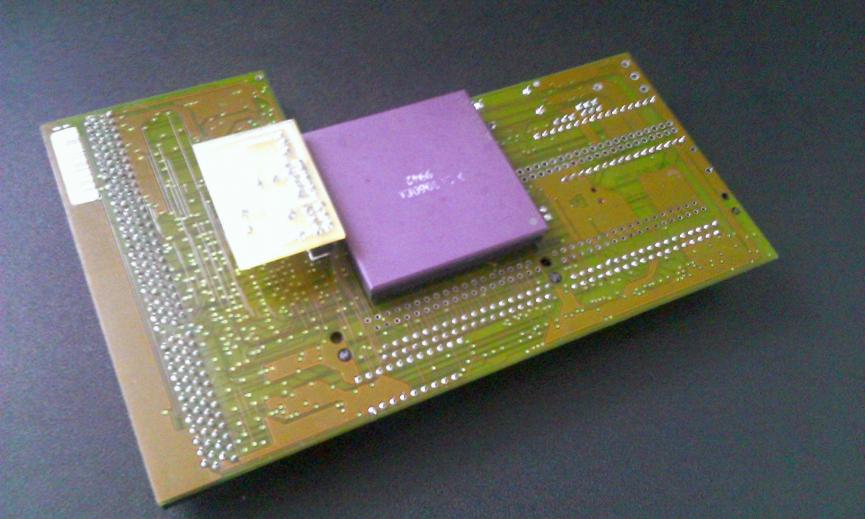

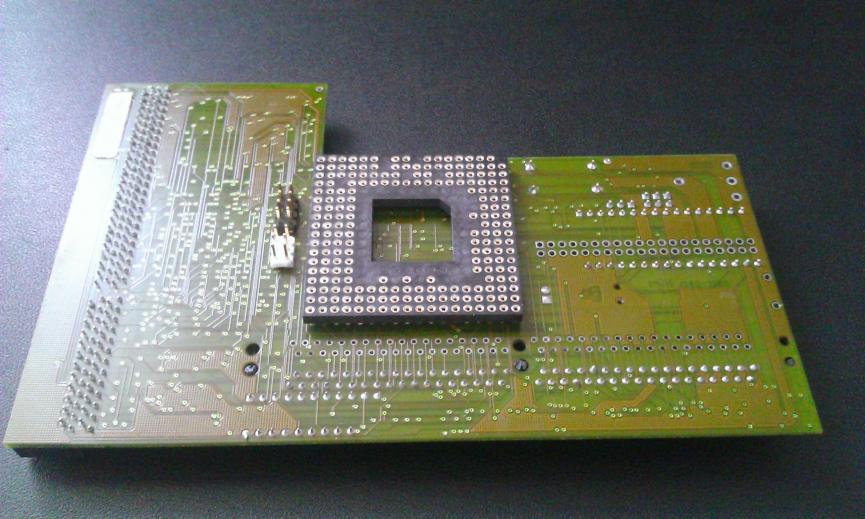

                            Dnešní předělávka Apolla 1240 na 1260. Chybí již pouze eprom pro 060 a můžu zkoušet.

                            Klikni pro plné zobrazení obrázku

Jméno: WP_20130725_001.jpg
Počet zobrazení: 2
Velikost: 68,1 KB
ID: 107219
                            Klikni pro plné zobrazení obrázku

Jméno: WP_20130725_003.jpg
Počet zobrazení: 2
Velikost: 58,5 KB
ID: 107220
                            Klikni pro plné zobrazení obrázku

Jméno: WP_20130725_005.jpg
Počet zobrazení: 2
Velikost: 70,8 KB
ID: 107221
                            Klikni pro plné zobrazení obrázku

Jméno: WP_20130725_008.jpg
Počet zobrazení: 2
Velikost: 76,3 KB
ID: 107222
                            Klikni pro plné zobrazení obrázku

Jméno: WP_20130725_011.jpg
Počet zobrazení: 2
Velikost: 73,0 KB
ID: 107223
                            Klikni pro plné zobrazení obrázku

Jméno: WP_20130725_013.jpg
Počet zobrazení: 2
Velikost: 75,2 KB
ID: 107224
                            Klikni pro plné zobrazení obrázku

Jméno: WP_20130725_018.jpg
Počet zobrazení: 2
Velikost: 60,8 KB
ID: 107225
                            Amiga 1200 ROM 3.1, Apollo 1260/50MHz 32MB RAM, IDE/CF Sandisk 4GB, Workbench 3.1 || Commodore C64 || Atari 800XE
                            Amiga 1200 ROM 3.0, Infinitiv tower, Blizzard 1240/40MHz 32MB RAM, Fast ATA 1200

                            Komentovat


                              #60
                              O: zdenek_j

                              Paticu pre 060 si nakoniec kupil u Cinana ?

                              BTW: nemate tu niekto Apollo s 060 pre A4000 ? Potreboval by som stiahnut eprom.
                              A1260 34MB Ram SCSI; A600 Furia EC020; A500; A500+; CDTV; A3000;
