Tento typ nema moznost lahko zmenit DS1 na DS0 pomocou 0 ohm rezistora.
Zmena na DS0: Prerusit cestu ktora ide z pinu 12 na fdd konektore do IC na pin 19. Pin 19 z IC prepojit s pinom 10 na fdd.

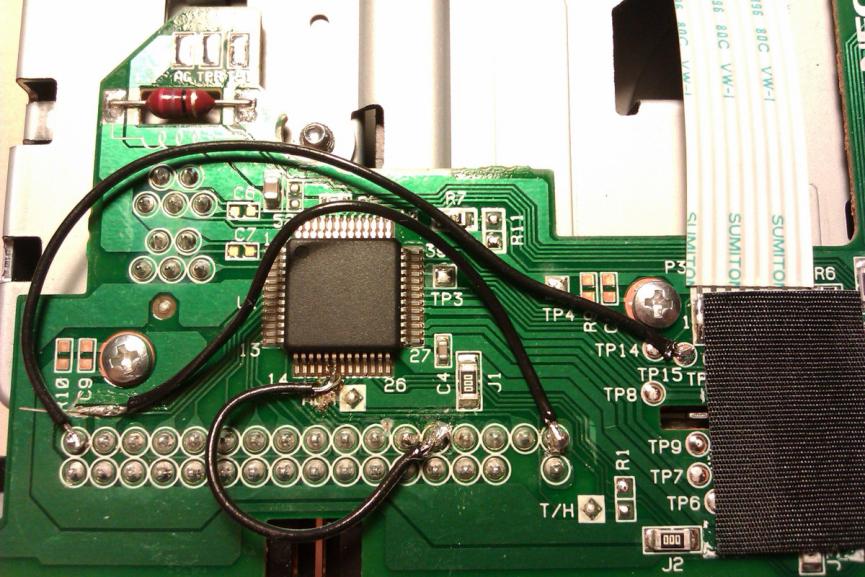

RDY: Prerusit cestu ktora ide z 34 pinu na fdd konektore. Pin 34 z fdd prepojit s TP15 (vpravo na obr.).
DC: Pin 2 z fdd prepojit s byvalou cestou ktora sla na pin 34 (alebo s pinom 6 na IC).
Ide aj NDOS. Demo od Sanity - Arte ktore vyzaduje ready signal ide. Narazil som na problem s Turrican 3. Ked si vyziada druhy disk tak po vlozeni diskety necita dalej.
Zmena na DS0: Prerusit cestu ktora ide z pinu 12 na fdd konektore do IC na pin 19. Pin 19 z IC prepojit s pinom 10 na fdd.
RDY: Prerusit cestu ktora ide z 34 pinu na fdd konektore. Pin 34 z fdd prepojit s TP15 (vpravo na obr.).
DC: Pin 2 z fdd prepojit s byvalou cestou ktora sla na pin 34 (alebo s pinom 6 na IC).
Ide aj NDOS. Demo od Sanity - Arte ktore vyzaduje ready signal ide. Narazil som na problem s Turrican 3. Ked si vyziada druhy disk tak po vlozeni diskety necita dalej.
