    #121
    O: Oprava napájecího zdroje

    APower zdroj bol spomenutý tu https://eab.abime.net/showthread.php?t=65087&page=57. Druhá zmienka sa týkala iného zdroja, akže beriem späť.

    Komentovat

      #122
      O: Oprava napájecího zdroje

      No, ono se jedna o dva rozdilne zdroje. Proste neni A-Power jako APOWER

      A-Power je produkt Amigastore.eu a byl uveden na trh relativne nedavno.

      Zjednodusene receno 55W a 4A@5V.

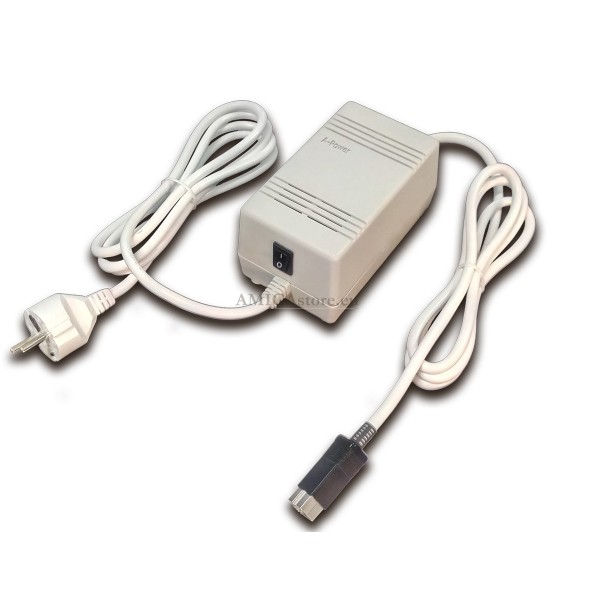

      Klikni pro plné zobrazení obrázku Jméno: a-power-hq-power-supply-for-amiga-5005006001200.jpg Počet zobrazení: 2 Velikost: 36,6 KB ID: 110227

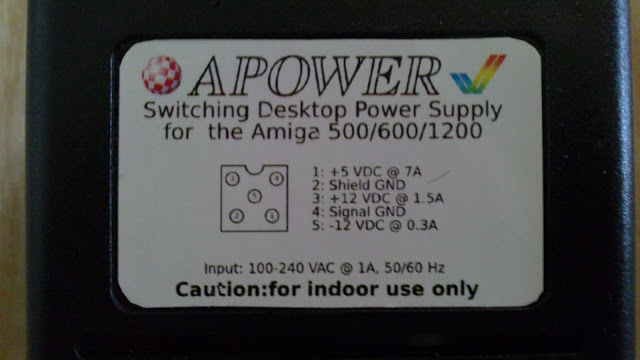

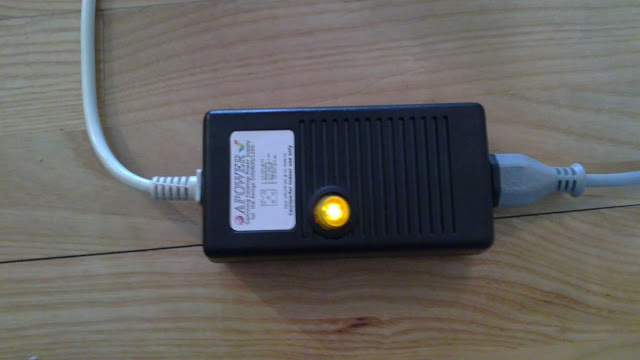

      APOWER byl zdroj, ktery pred cca 5 lety nabizel tehdejsi dealer Amiga a retro HW - Mechware.

      Je postaven na zaklade zdroje PowerWin AD-A1. Je pridan vypinac a hlavne zmenena koncovka na square DIN.
      Zjednodusene receno 47W a 7A@5V.

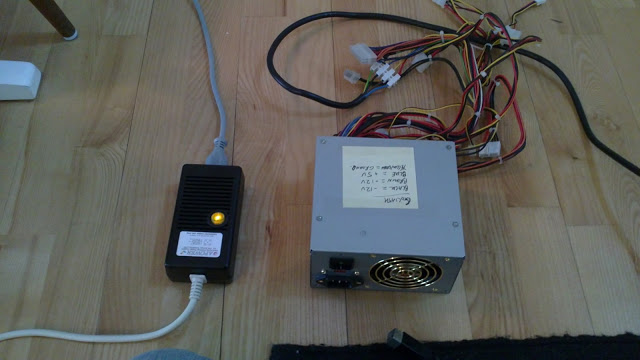

      Klikni pro plné zobrazení obrázku Jméno: 29012011881.JPG Počet zobrazení: 1 Velikost: 35,8 KB ID: 110223Klikni pro plné zobrazení obrázku Jméno: 29012011883.JPG Počet zobrazení: 1 Velikost: 41,0 KB ID: 110225Klikni pro plné zobrazení obrázku Jméno: 29012011882.JPG Počet zobrazení: 1 Velikost: 48,7 KB ID: 110224

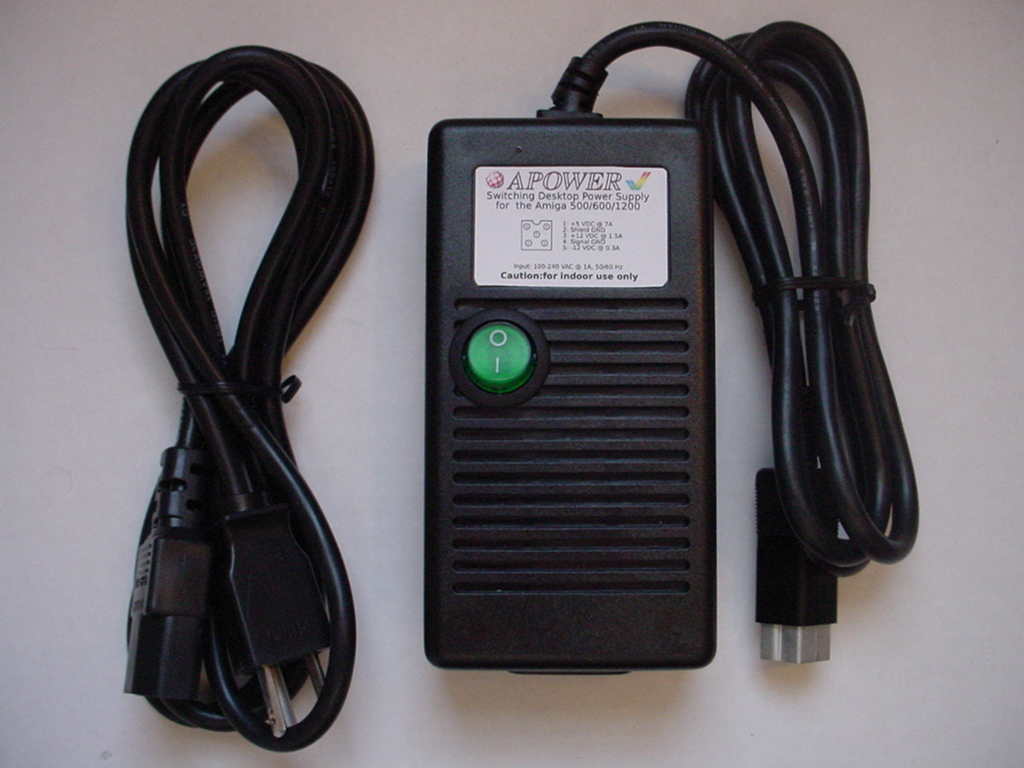

      Klikni pro plné zobrazení obrázku Jméno: MechWarePSU.jpg Počet zobrazení: 1 Velikost: 322,9 KB ID: 110226

      Komentovat

        #123
        O: Oprava napájecího zdroje

        Cisco zdroje dostupne u Sordan.ie

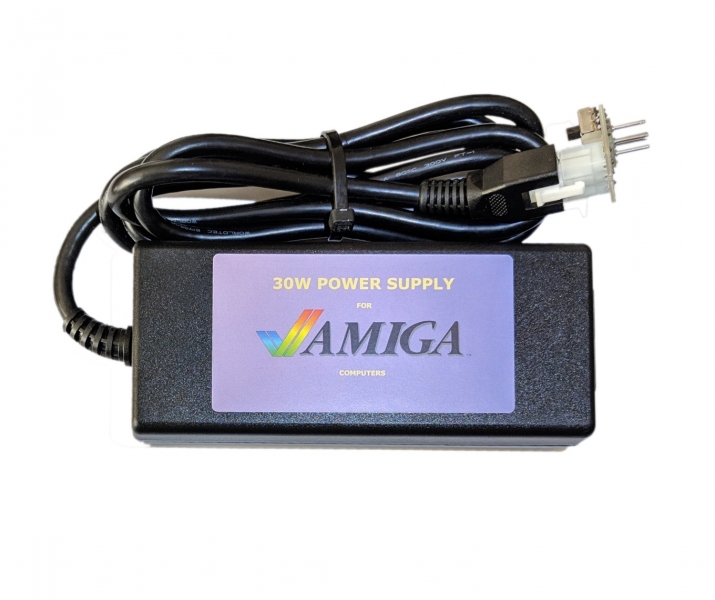

        Klikni pro plné zobrazení obrázku Jméno: big.jpg Počet zobrazení: 1 Velikost: 203,5 KB ID: 110270

        30W Power (Tested on Amiga 1200 with 2x CF cards, Apollo 060/80 MHz, Floppy Drive, Joy, Mouse and LEDs). Input:
        - 100 - 240V - 1.0A, 50-60Hz
        Output:
        - +5V - 3.0A
        - +12V - 2.0A
        - -12V - 0.2A
        - Over current protection for all output lines
        - Over voltage protection for main +5VDC output line
        - On/Off power switcher on the back of your Amiga, near Power socket
        - Weight 465g
        - Size of the power supply: 14.7 cm x 6.3cm x 3.5cm
        - Long output cable 1.8m

        Komentovat

          #124
          O: Oprava napájecího zdroje

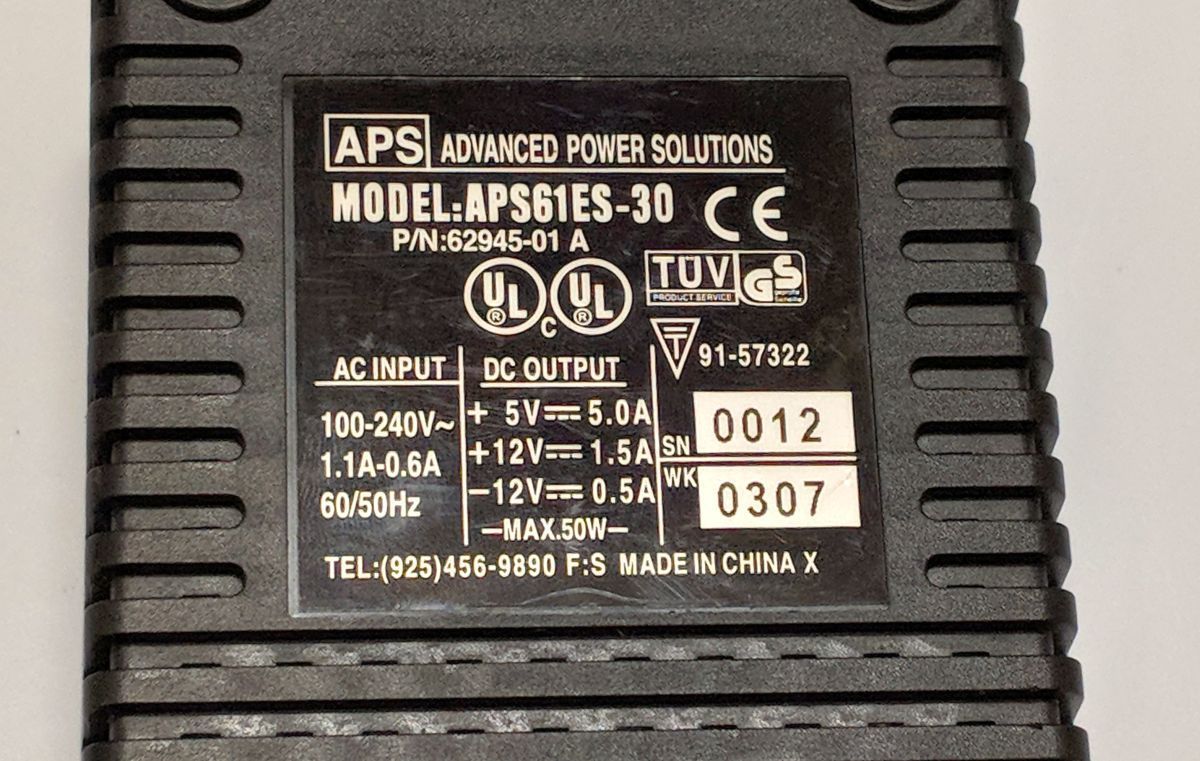

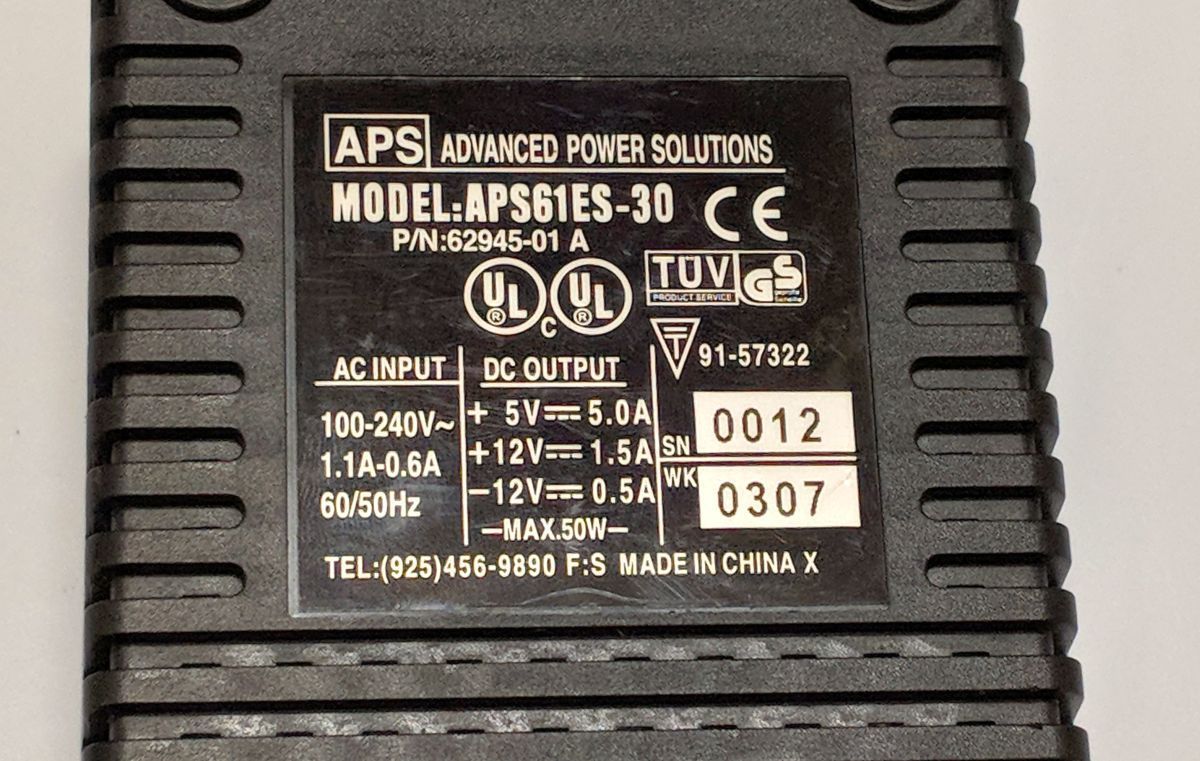

          APS61ES - na eBay za 49,95USD

          Input: 100-240V AC, 1A, 50/60 Hz
          Output: +5V @ 5A, +12V @ 1.5A, -12V @ 0.5A
          Total Power Rating: 50W

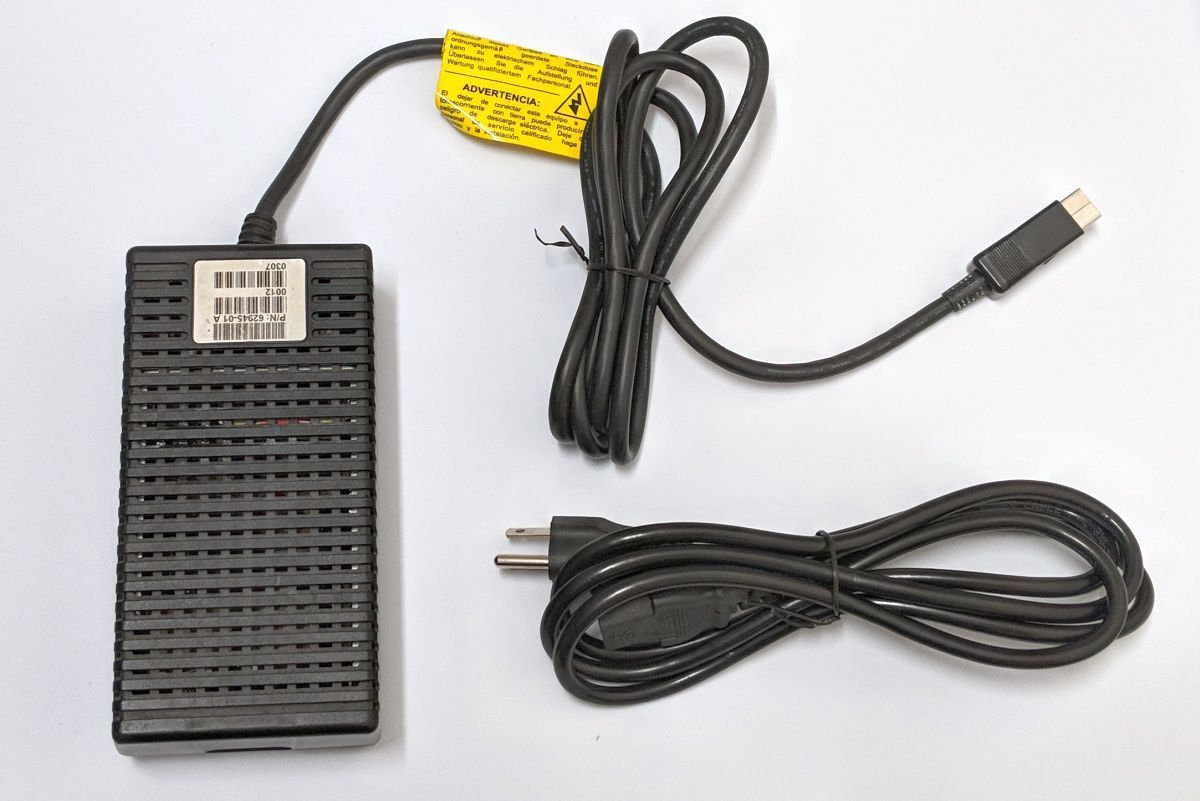

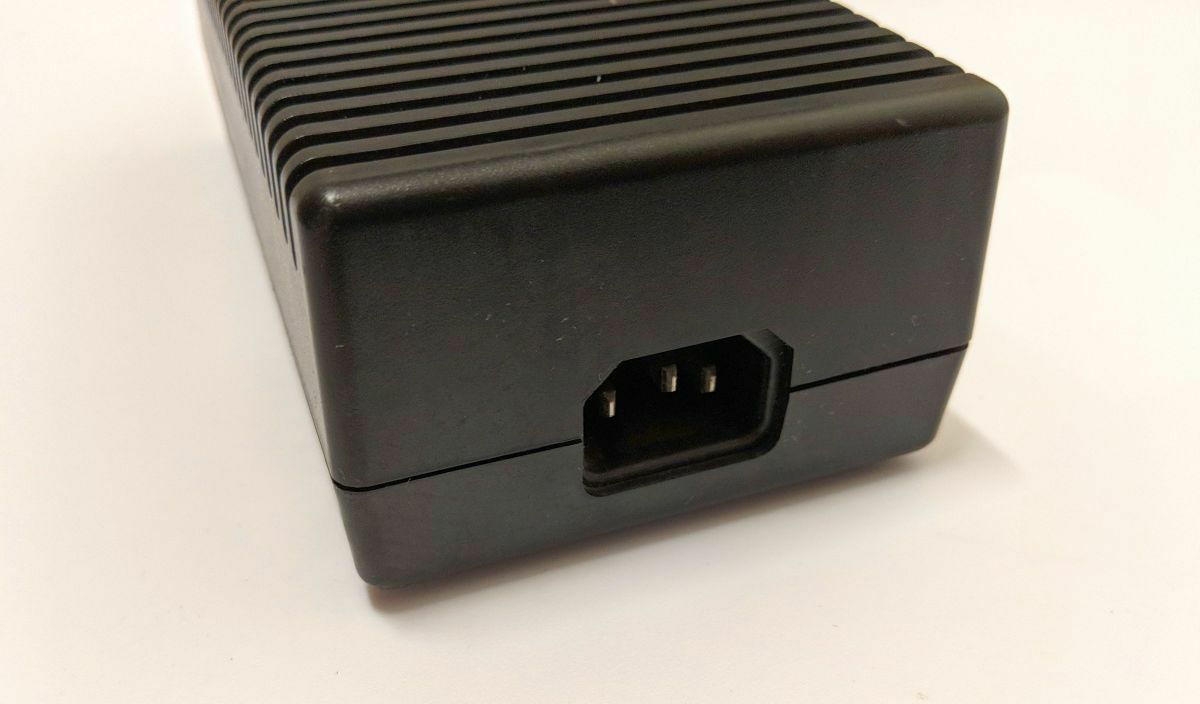

          Klikni pro plné zobrazení obrázku Jméno: 1.jpg Počet zobrazení: 1 Velikost: 98,1 KB ID: 110411Klikni pro plné zobrazení obrázku Jméno: 2.jpg Počet zobrazení: 1 Velikost: 56,7 KB ID: 110412Klikni pro plné zobrazení obrázku Jméno: 3.jpg Počet zobrazení: 1 Velikost: 57,8 KB ID: 110413Klikni pro plné zobrazení obrázku Jméno: 4.jpg Počet zobrazení: 1 Velikost: 167,7 KB ID: 110414

          Komentovat

            #125
            O: Oprava napájecího zdroje

            Tohle taky nemusí být mimo, jen předělat na správný konektor, a ten u máme
            P50A13D-R1B
            https://www.czech-meanwell.cz/meanwell/P50A13D-R1B-Mean-Well-Napajeci-adapter-50W-5-12-12-d4957.htm
            Mean Well P50A13D-R1B

            zatím sice není na skladě, ale .....
            Amiga 600, Fúria EC020 OS 3.2.2.1, eX601, Indivision ECS, IDE Laylines, Amiga 1200, PiStorm32 Lite, PBook 1.67GHz, MOS 3.18, iBOOK G4, 1.2GHz, MOS3.18,,Asus UX433FA, MX-23.4 Libretto

            Komentovat

              #126
              O: Oprava napájecího zdroje

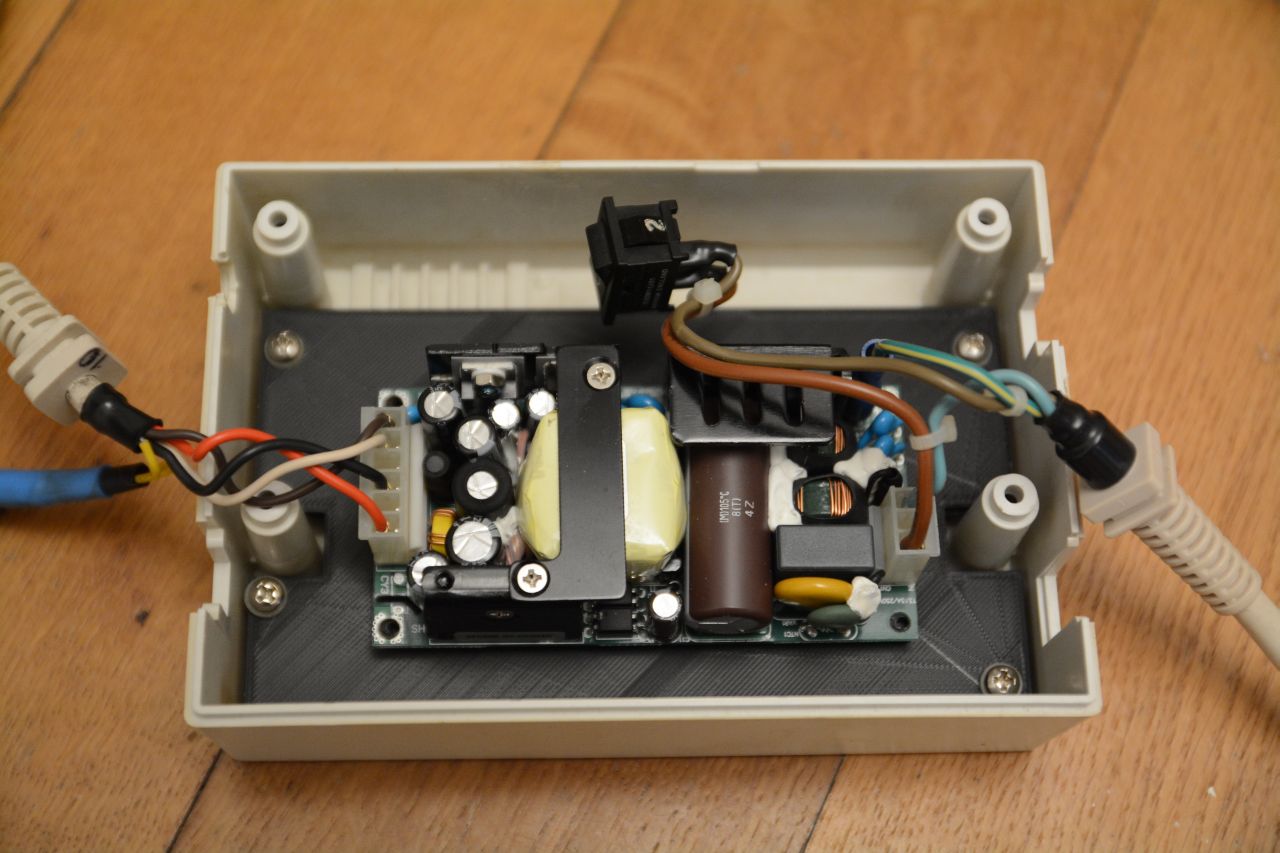

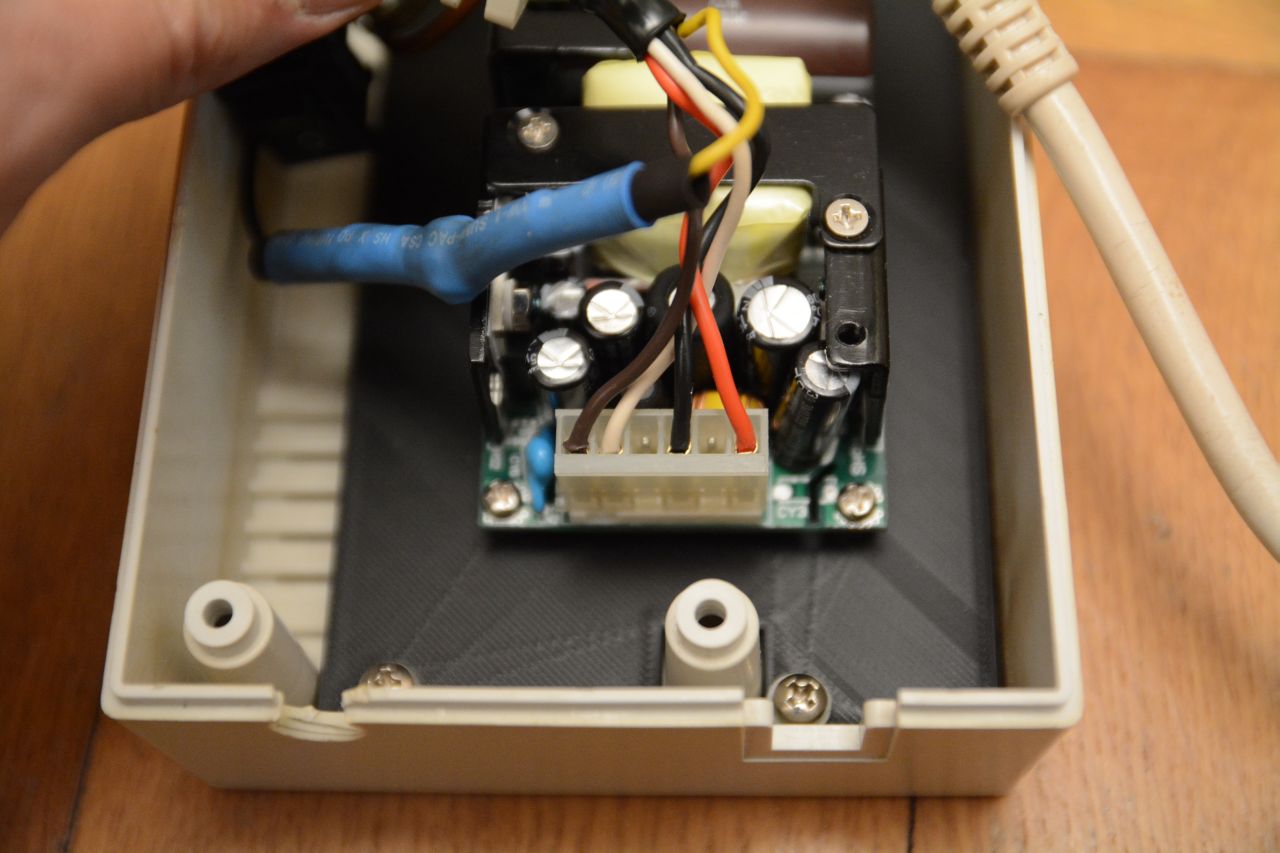

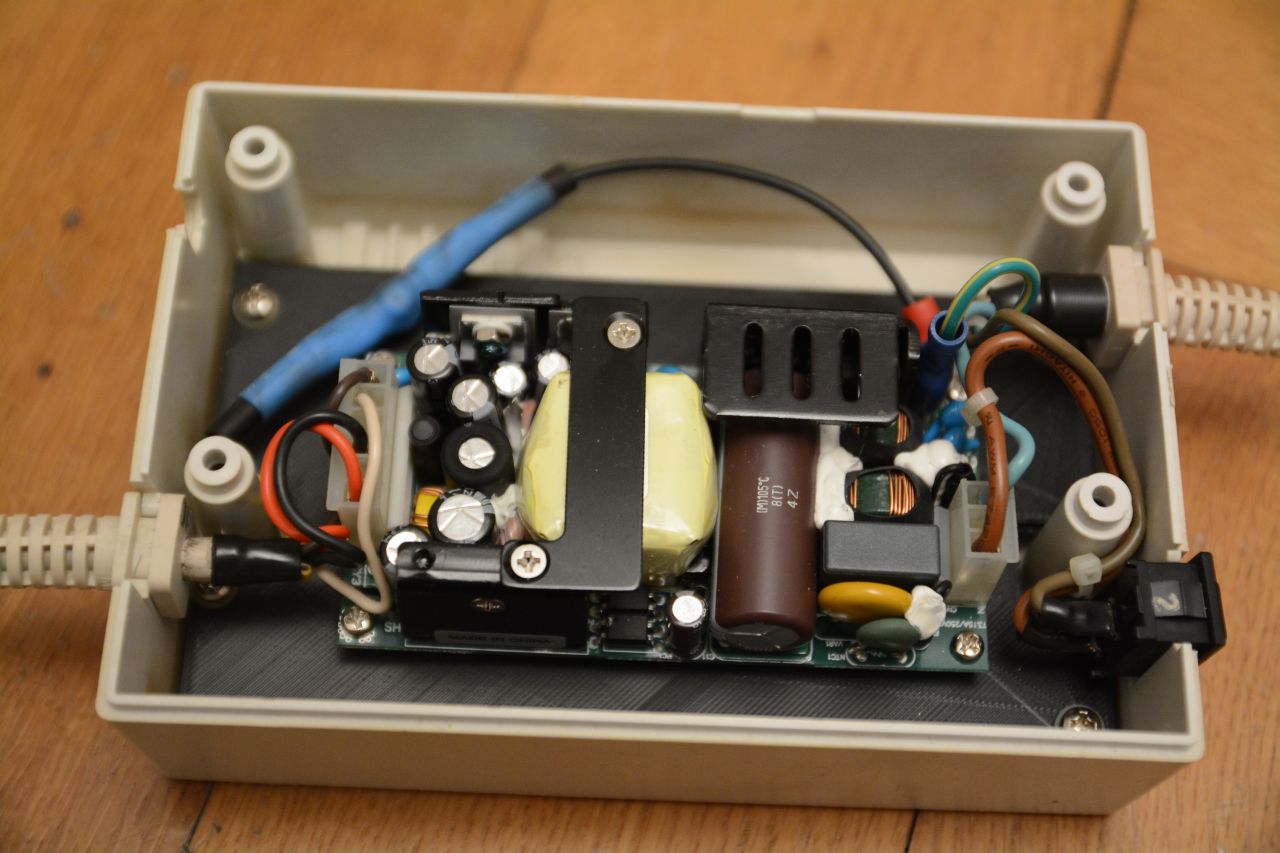

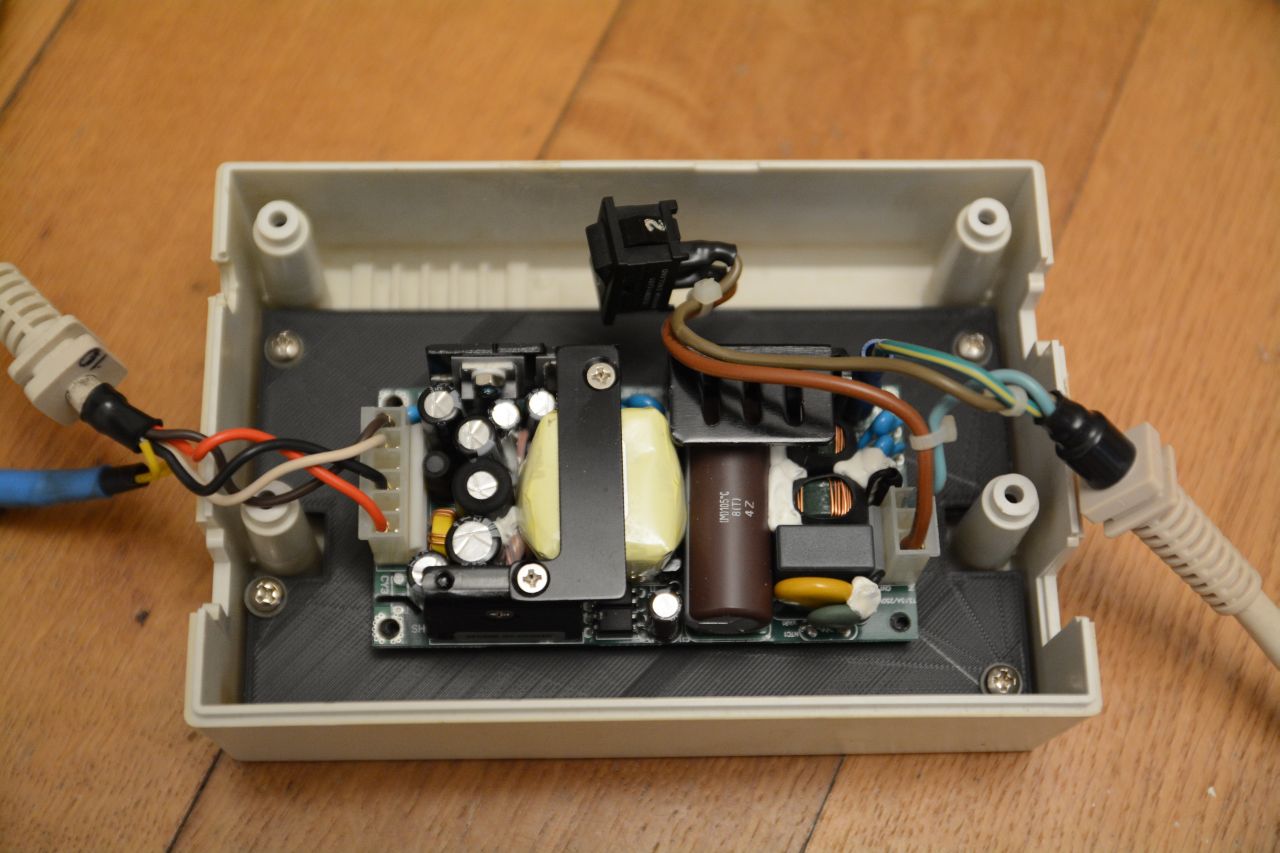

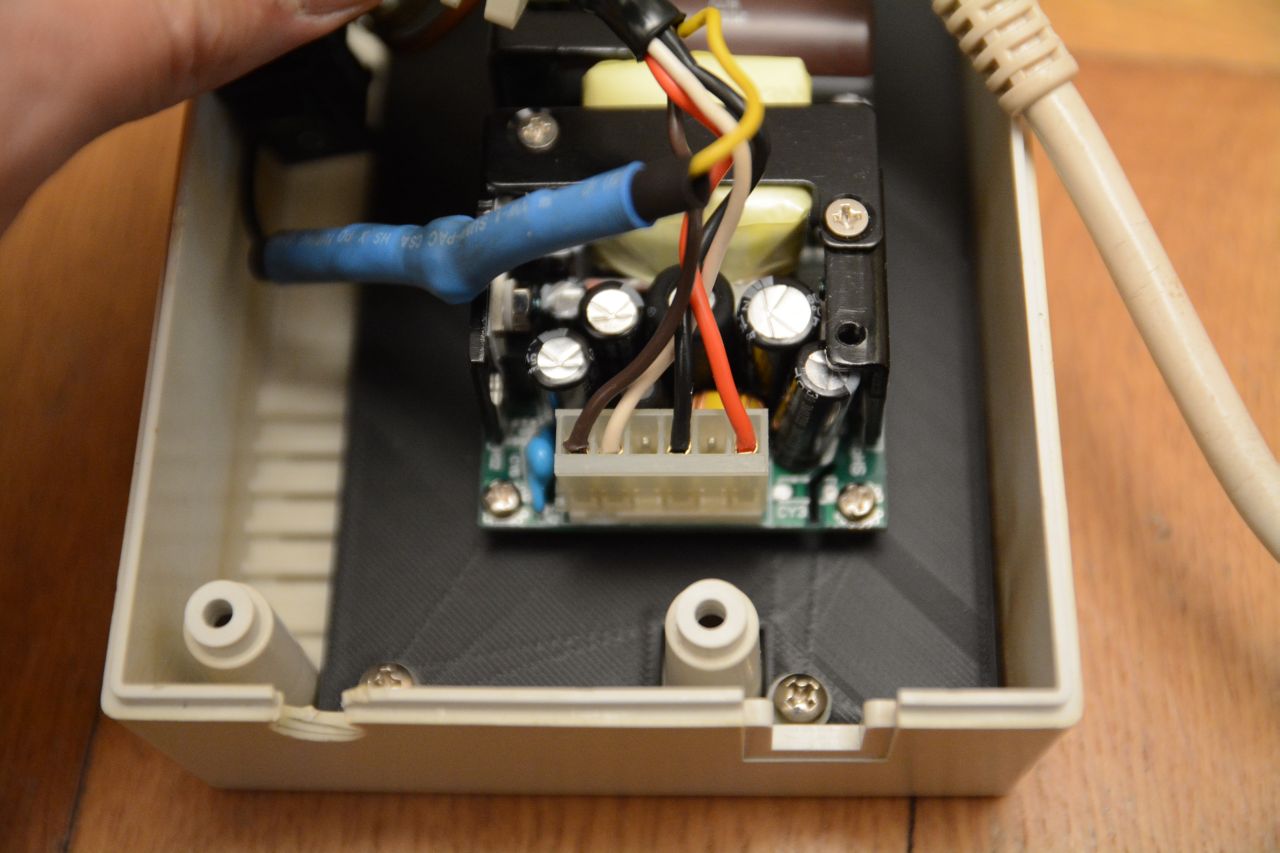

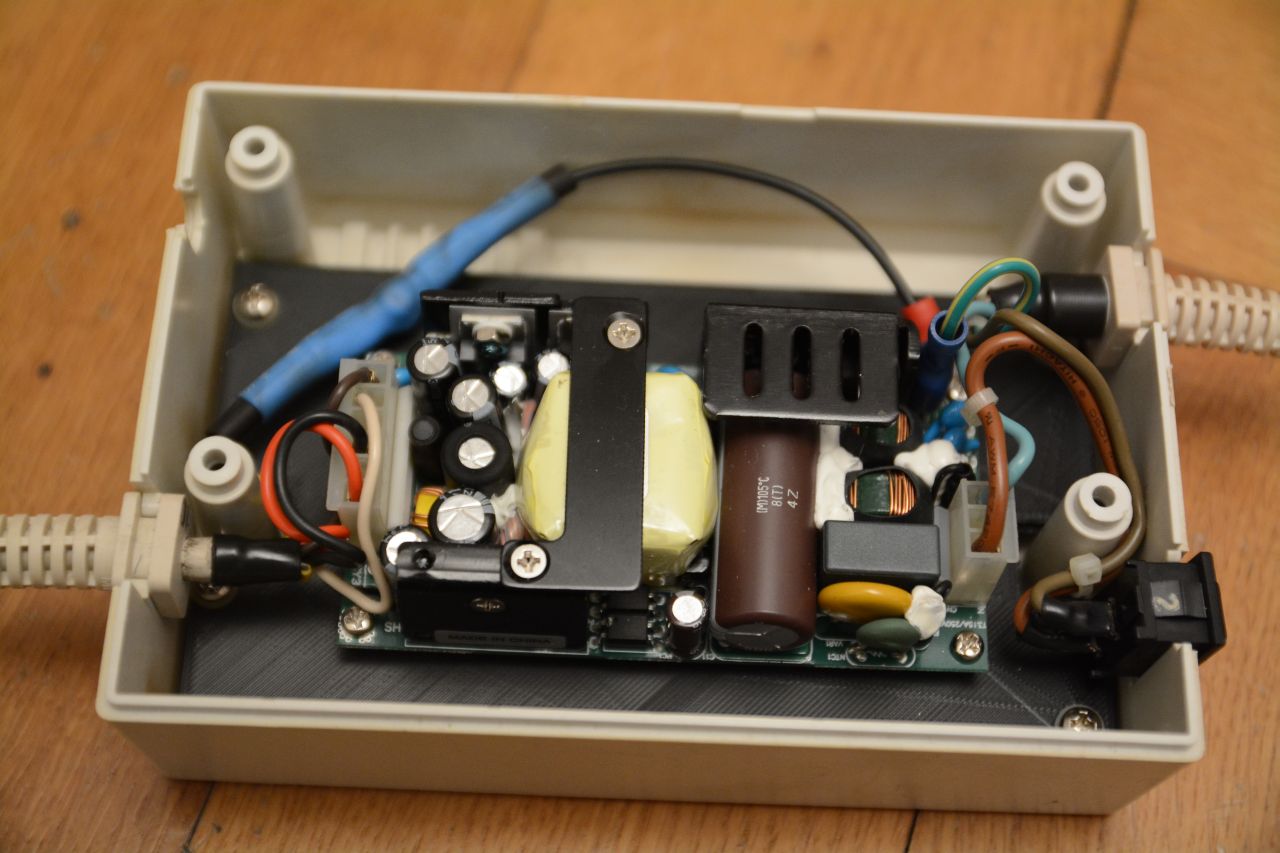

              Zastavba Traco power 60522 by Matze@a1k

              6A@5V - nebo 8A@5V pri pouziti ventilatoru

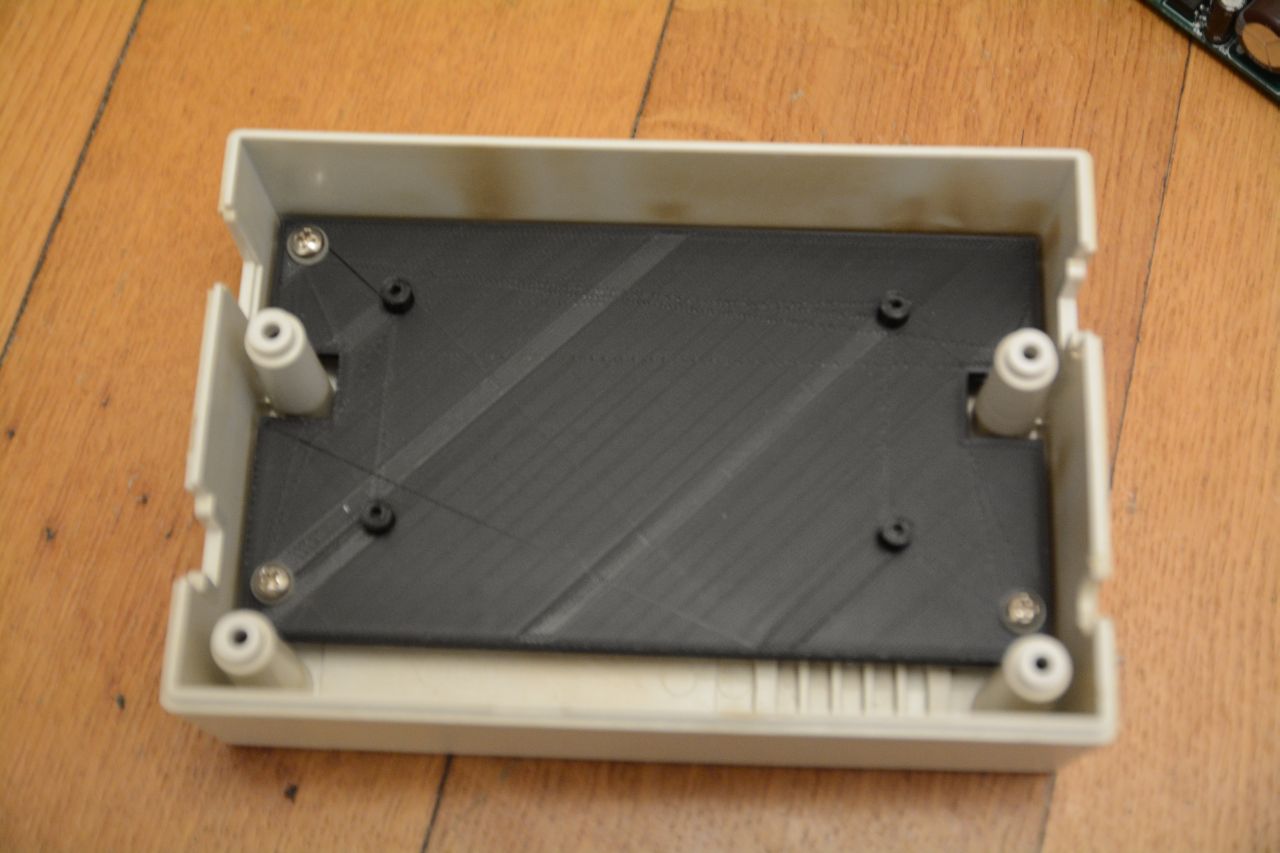

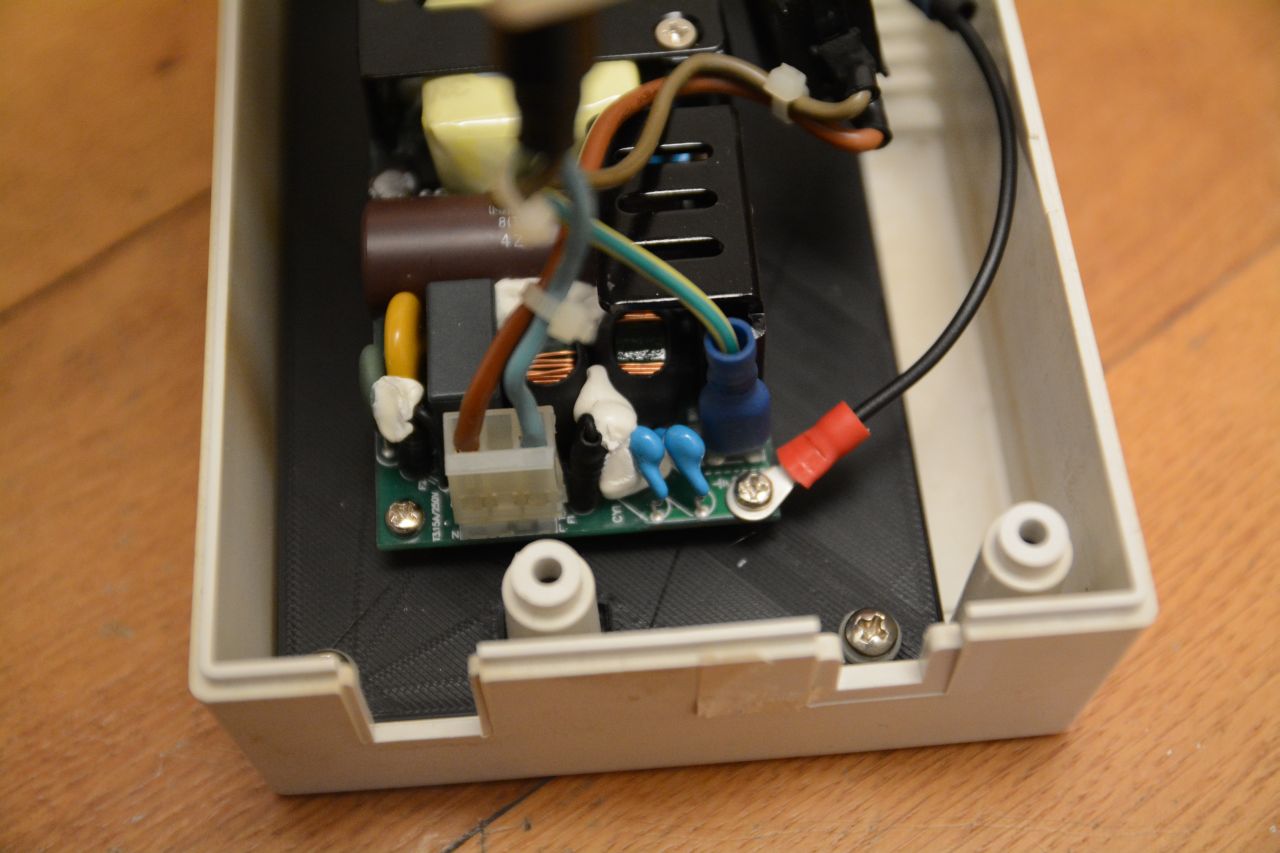

              Klikni pro plné zobrazení obrázku Jméno: 01 Grundplatte-k.jpg Počet zobrazení: 1 Velikost: 91,2 KB ID: 110424Klikni pro plné zobrazení obrázku Jméno: 02 Netzteil-k.jpg Počet zobrazení: 1 Velikost: 120,1 KB ID: 110422Klikni pro plné zobrazení obrázku Jméno: 03 Netzseite-k.jpg Počet zobrazení: 1 Velikost: 103,3 KB ID: 110423Klikni pro plné zobrazení obrázku Jméno: 04 Niedrerspannung-k.jpg Počet zobrazení: 1 Velikost: 102,4 KB ID: 110425Klikni pro plné zobrazení obrázku Jméno: 05 Fertig-k.jpg Počet zobrazení: 1 Velikost: 115,7 KB ID: 110426

              Komentovat

                #127
                O: Oprava napájecího zdroje

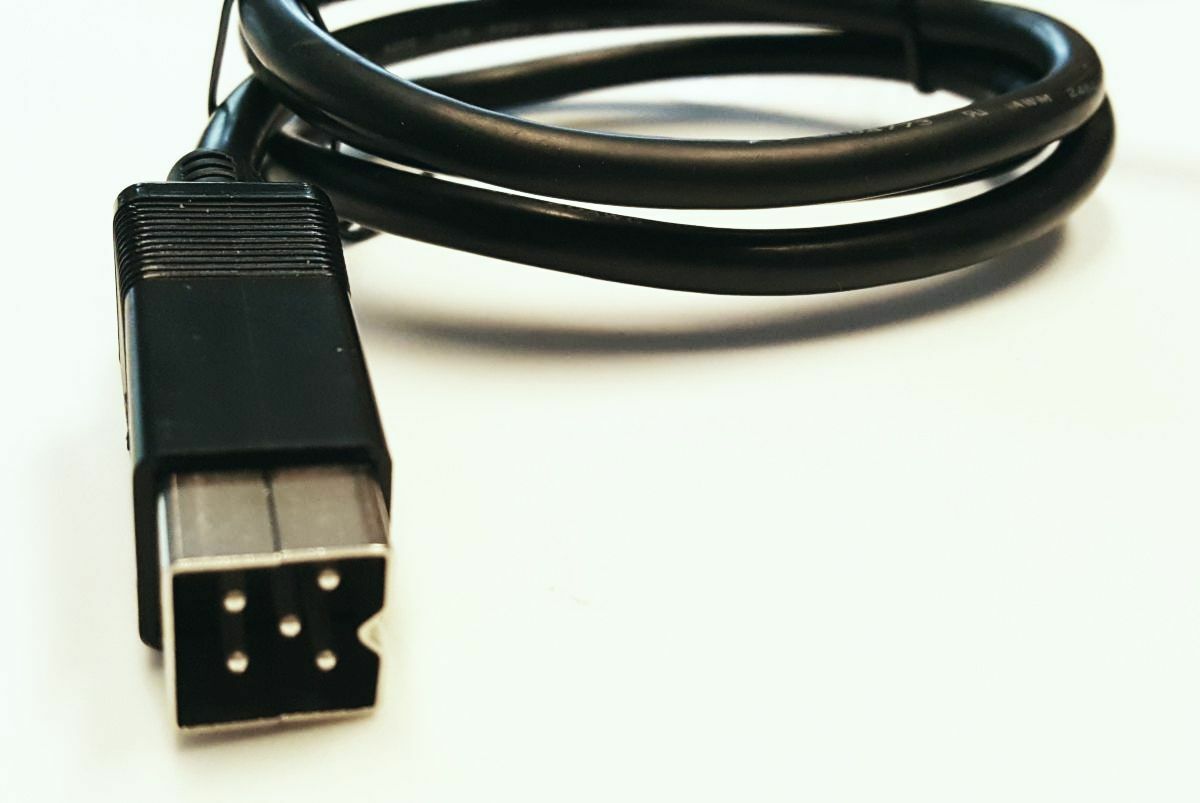

                Kdyby někdo sháněl napájecí konektor: https://centuriontech.eu/product/amiga_power_5pdin/

                Komentovat

                  #128
                  O: Oprava napájecího zdroje

                  Dostal se ke mě zdroj k A500 lehký 4.5A na 5v.
                  Ihned po zapnutí pleskne 1A pojistka na primáru.
                  Viditelně nic poškozené ani popálené.
                  Nemáte někdo schéma?
                  Amiga

                  Komentovat

                    #129
                    O: Oprava napájecího zdroje

                    Schema nemám, ale proměřil bych diodový můstek, to je klasický mrtvič se stejnými příznaky. Obyčejně odejde jedna ze 4 diod můstku do zkratu.

                    Komentovat

                      #130
                      O: Oprava napájecího zdroje

                      Autorem citovaného textu je mpattonm Přejít na původní příspěvek
                      Schema nemám, ale proměřil bych diodový můstek, to je klasický mrtvič se stejnými příznaky. Obyčejně odejde jedna ze 4 diod můstku do zkratu.
                      málem jsem zapomněl - opraveno , proražený tranzistor ve výkonové části , čili oprava za 10kč (maloobchodní cena) a zdroj šlape jako hodinky.

                      Pro info - je to lehký spínaný 5A zdroj k A500+.
                      Amiga

                      Komentovat

                        #131
                        Jsou někde dostupné schémata k Amiga zdrojům, nebo to opravujete naslepo?

                        Komentovat

                          #132
                          @chainq: April 2021 I bought a CA-PSU from iComp. First I was very happy with it, stable 5V even for a 105Mhz A1200/060. But just as the warranty expired, it started randomly dropping voltage even below 4V. So today I disassembled it. Yes, that brown spot from heat is near the 5V line.

                          Klikni pro plné zobrazení obrázku Jméno: FbRqZ49WQAAePg_.jpg Počet zobrazení: 162 Velikost: 165,0 KB ID: 157456

                          Klikni pro plné zobrazení obrázku Jméno: FbRqbOaXwAAmr5B.jpg Počet zobrazení: 137 Velikost: 146,1 KB ID: 157457

                          Klikni pro plné zobrazení obrázku Jméno: FbRqagAX0AAd4Yg.jpg Počet zobrazení: 136 Velikost: 115,7 KB ID: 157458
                          Klikni pro plné zobrazení obrázku Jméno: FbRqb_TXEAErBMt.jpg Počet zobrazení: 136 Velikost: 143,6 KB ID: 157459
                          • Poděkování 2
