O: phase5 vzkříšení z mrtvých?

Tvl, to je teda síla.

O: phase5 vzkříšení z mrtvých?

Díky k0xi, postnul jsem to na EAB.

O: phase5 vzkříšení z mrtvých?

Hosi - tak nevim jak vy, ale ja uz kurna nemuzu dospat )

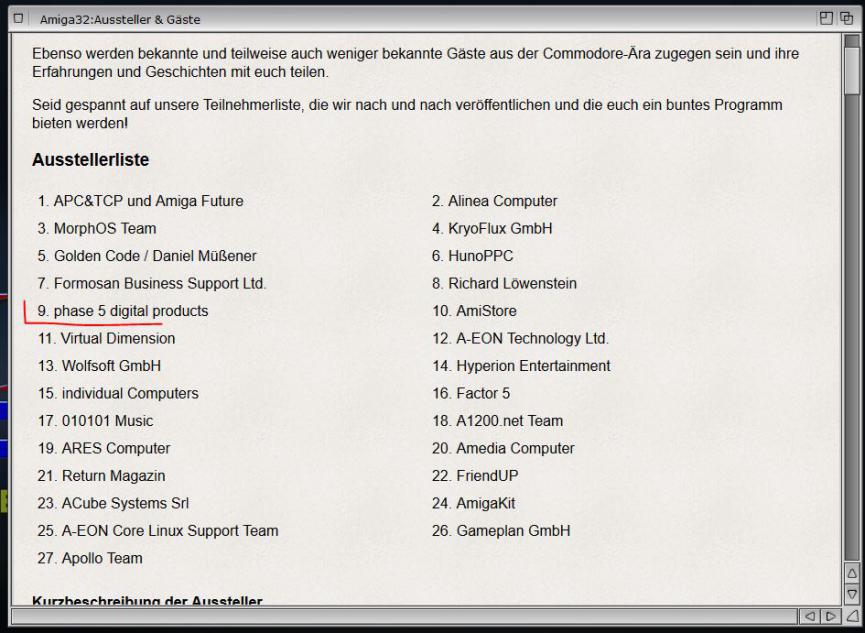

V sobotu 28.10.2017 od 9:30 probiha v nemeckem Neuss akce pod nazvem Amiga 32, na ktere maji byt predstaveny i "nove" produkty Phase 5.

O: phase5 vzkříšení z mrtvých?

Fusekle s boingbagem, víc bych od toho nečekal...

O: phase5 vzkříšení z mrtvých?

za 100 Eur.

O: phase5 vzkříšení z mrtvých?

John Chucky Hertel proveril BPPC PCB, ktere dostal od Spanela a pokud jsem poslouchal dobre, tak to nedopadlo dobre...

O: phase5 vzkříšení z mrtvých?

Nevím sice kdo je John Hertel, ale zdá se pěkně nasranej. Každopádně v tom novým PCB zdá se chybí celá vnitřní vrstva. QC passed, no warranty...

A teda kvrdlačky se mu klepou pěkně. Asi rozčílením.

O: phase5 vzkříšení z mrtvých?

To je fail jak svina, predpokladam, ze BPPC ma 6 layer-ovu dosku, je dost mozne 1 az 2 vrstvy chybaju. Pri nedostatku skusenost generovani GERBER dat sa nieco taketo moze stat.

O: phase5 vzkříšení z mrtvých?

Nechápu, proč ten člověk nesvěří výrobu profesionální firmě. Stejně si myslím, že nesežene komponenty do těch karet, takže bude ještě pár let ukazovat jen PCB a přemrštěné ceníky

O: phase5 vzkříšení z mrtvých?

I kdyby to myslel vazne, tak ho bude valcovat Vampire, kde uz vime, ze ti kluci to udelat umi.

O: phase5 vzkříšení z mrtvých?

Koplexni info o fake5 postnul John Chucky Hertell

O: phase5 vzkříšení z mrtvých?

Jsem si to přečetl, ale nějak tomu nerozumím - kde je ten zakopanej pes. Chápu že všechny ty desky jsou vadné, protože jim chybí zemnící vrstva. OK, může se stát, z mnoha důvodů. Ale ten phase5 popírá, že to tak je a to z důvodu (jak píše John) že vůbec nemá šajnu o elektrice. Takže jestli tomu správně rozumím, tak nechal udělat v číně desky (nebo nechá, nebo v jakým je to vlastně stavu), na který bere předobjednávky. Číňan z nějakýho důvodu dělá nefunkční zmetky, a tenhle phase5 se snaží tvrdit, že desky jsou v pořádku?

O: phase5 vzkříšení z mrtvých?

Pochopils to naprosto spravne

O: phase5 vzkříšení z mrtvých?

tak tim ten projekt asi odepsal uplne...

O: phase5 vzkříšení z mrtvých?

Takto, generovanie GERBER dat je taka mala veda. GERBER data opisuju suradnicovu poziciu vektorov, okrem vrstiev, je popis osi pre vrtanie otvorou na doske, tiez informacie pre CNC frezu na vyrezavanie konecneho rozmeru a tiez informacie o nepajkovej Maske. Cize je to multi informacny zdroj dat. GERBER nie je jeden subor, je to zdroj viacerych suborov niekedy ich moze byt aj 20, kazdy subor popis nieco ine.

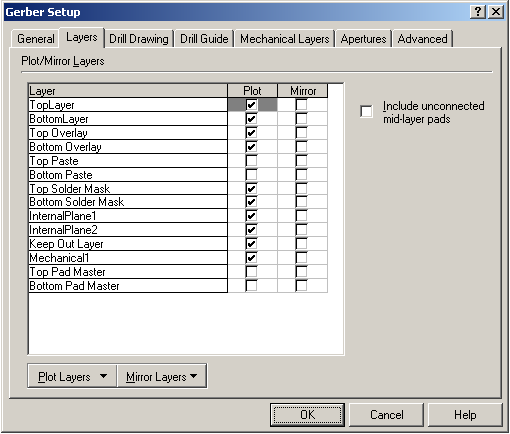

PPCBlizzard bol navrhnuty v programe Protel 95-98 (teraz je to Altium PCB designer), pre vytvorenie GERBER dat, je pomocka Wizard co dovoluje menej skusenym uzivatelom automaticky vytvorit data, program sam urci ktore vrsvy budu vygenerovane, no a tu je ten problem. Vrstva Power Plane, sa moze byt na lubovolnej pozicii od 1-16, jednotka zastupuje Top a sestnaska Bottom vrstvu. Power Plane moze byt teda od 2-15 a tu treba manualne nakliknut, naprikla 2 je VCC, a 15 je GND. Vsetky tieto nastavena su vylucne na uzivatelovy, ak dostane vyrobca data, tak robi s tym co ma, pretoze GERBER urcuje jasne co je na co.

Po vygenerovani dat je mozene GERBER skotrolovat, su na to Online web aplikacie, ktore vam z dat vygeneruju realny obraz plosneho spoja, klikanim je mozene prezret kazdy detail na lubovolnej vrstve. Tiez su free aplikacie ktore vam vypluju aj PDF subor, cize moznosti su, len treba byt dosledny.

Nedavno som tiez vytvaral GERBER pre 4 vrsvu dosku, takze mate tieto informacie s prvej ruky.



Internal Plane1 - VCC
Internal Plane2 - GND
