    Fúria 030, pokracovanie?

    Po dlhsom case som sa rozhodol dokoncit projekt Furia 030, karta mi lezala v zasuvke takmer 2 roky (2014/2015). Cize Furia s procesorom MC68030 nie je ziadna novinka ako sa moze zdat. Kartu som vyuzival na testovanie logiky pre sucastnu Furia EC020, hlavne na ladenie DRAM radica. Doska ma povodnu koncepciu ktora vychadza s Furia EC020, pretoze tato sa mi po vsetkych strankach osvecila. Na doske je PGA socket pre MC68030RC33, procesor je pretaktovany na 40MHz.

    Ciel som si stanovil tak, aby karta mohla pracovat s pasivnym chladenim, cize ziaden chladic co by akumuloval teplo. Proces ladenia bol narocny, no nakoniec sa mi podarilo kartu vyladit tak aby akcelerator pracoval 12 hodin nepretrzite bez chladenia, pasivnym chladicom, alebo vetrako FAN. A teraz asi niekoho napadne otazka, preco je tam ten nadstavec s FAN? Odpoved je jednoducha, aby netrpela samotna doska A600.

    Modul FAN, je vytvoreny tak aby snimal povrchovu teplotu zakladnej dosky, bez ohladu na CPU. Ak dojde ku kritickej teplote (ktora je nastavitelna), komparator zopne ventilator. Aby doslo ku dostatocnemu vytlacenie tepleho vzduchu s CASE, modul ma funkciu dojazdu, cca 10 - 15 minut (mozno nastavit podla potreby). Cize tlacenim vzduchu na procesor dochadza k rozptyleniu ochladeneho vzduchu po celej Amige. Tymto sa zvysuje zivotnost najme kondenzatorov co su na doske A600 a tiez ochladeniu dalsich suciastok ktore trpia kumulaciou tepla z okoliteho prostredia. V priebehu hodiny dojde k spusteniu FAN a vymeny vzduchu cca 2-3 krat.

    Co do vykonu karty? Narast vykonu je dosiahnuty vdaka DataCache, 030 je rychlejsia o 10% oproti 020 pri rovnakom takte procesora. DataBurst karta nepodporuje, dalsi narast vykonu je markantny, jednoducho sa mi to uz nechcelo robit.
    Pri dnesnom nedostaku MC68030 nema zmysel uvazovat o nejakej seriovej vyrobe, cena by bola negarantovana. Pri vykone co MC68030 ponuka a cene, je vhodnejsie ak niekto nahana vykon zaobstarat si Vampire V2.

    Co povedat na zaver, nemam v umysle spustat vyrobu tejto karty pre A600! Nevylucujem vsak portovanie na A500 s QFP MC68030 na 33MHz, je to otazka chuti ako moznosti, uvidim

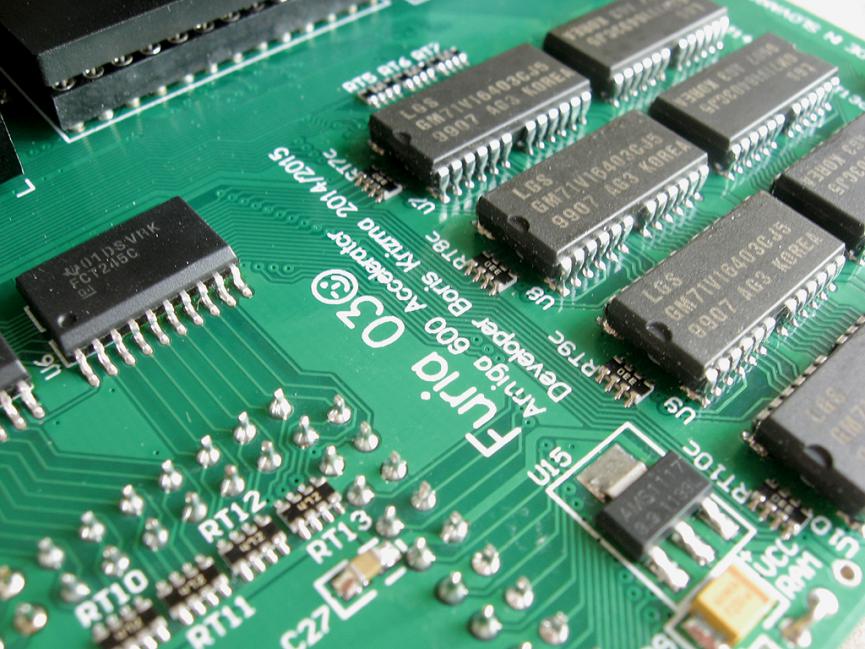

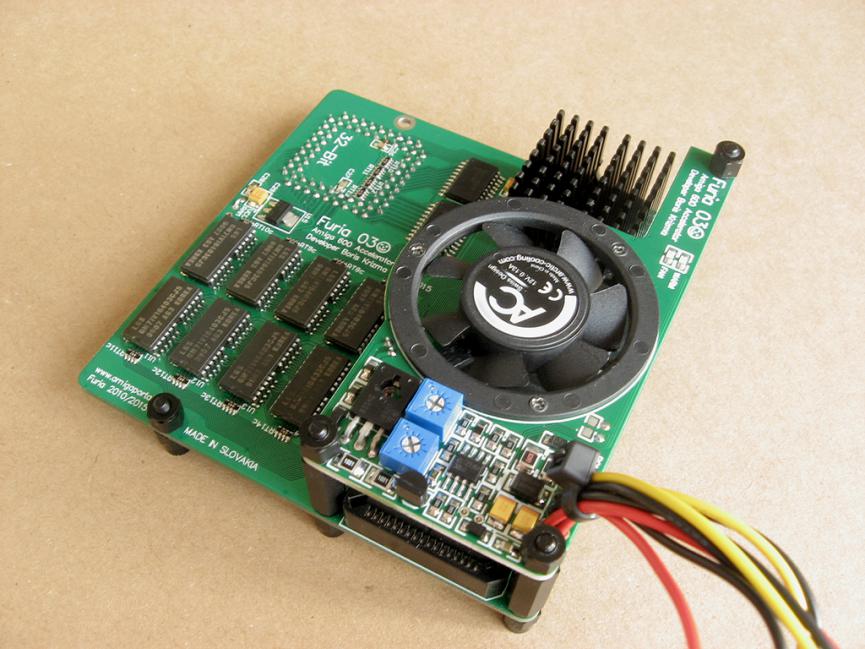

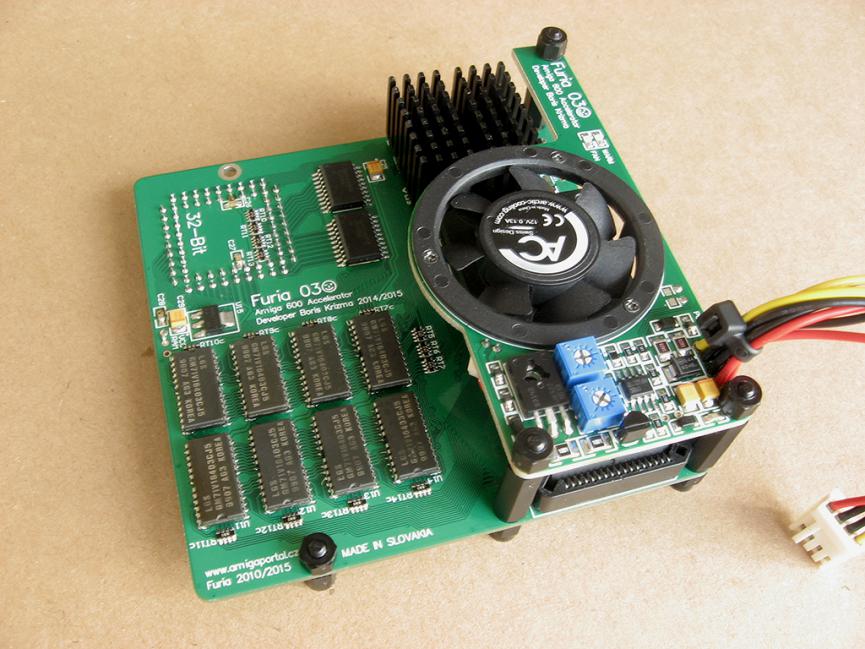

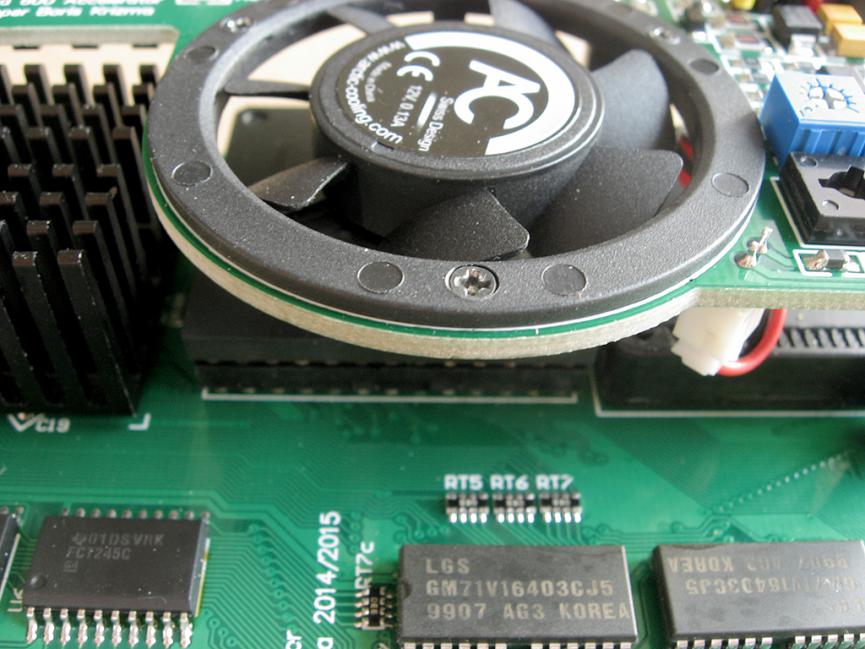

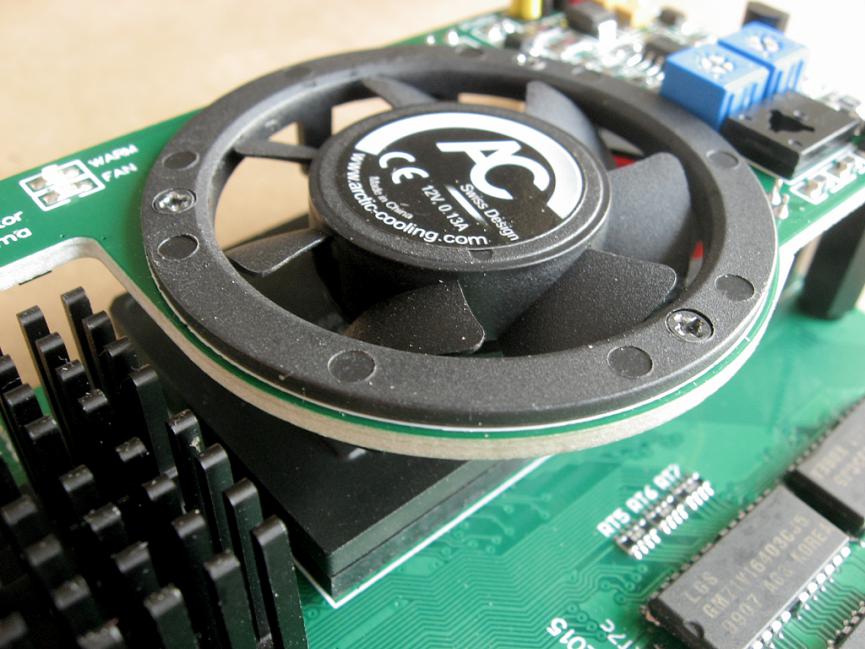

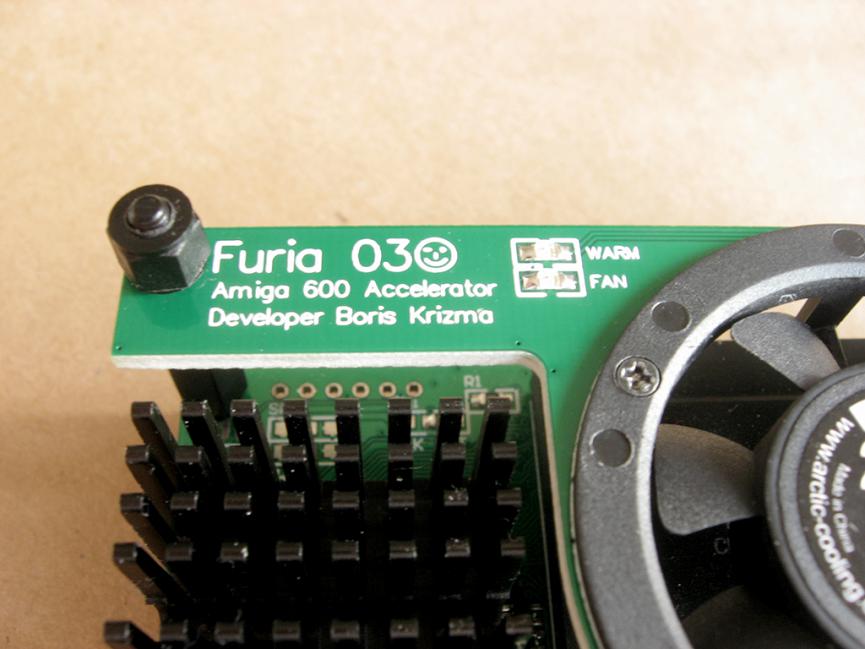

    Realne fotky prototypu Furia 030

    Klikni pro plné zobrazení obrázku

Jméno: IMG_7182.jpg
Počet zobrazení: 1
Velikost: 56,1 KB
ID: 113095Klikni pro plné zobrazení obrázku

Jméno: IMG_7207.jpg
Počet zobrazení: 1
Velikost: 91,9 KB
ID: 113096Klikni pro plné zobrazení obrázku

Jméno: IMG_7213.jpg
Počet zobrazení: 1
Velikost: 86,2 KB
ID: 113097
    Klikni pro plné zobrazení obrázku

Jméno: IMG_7214.jpg
Počet zobrazení: 1
Velikost: 81,1 KB
ID: 113098Klikni pro plné zobrazení obrázku

Jméno: IMG_7222.jpg
Počet zobrazení: 1
Velikost: 80,0 KB
ID: 113099Klikni pro plné zobrazení obrázku

Jméno: IMG_7224.jpg
Počet zobrazení: 1
Velikost: 102,2 KB
ID: 113100

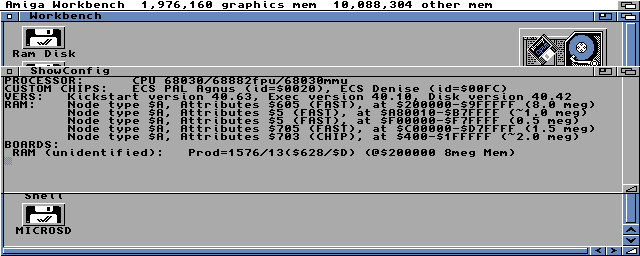

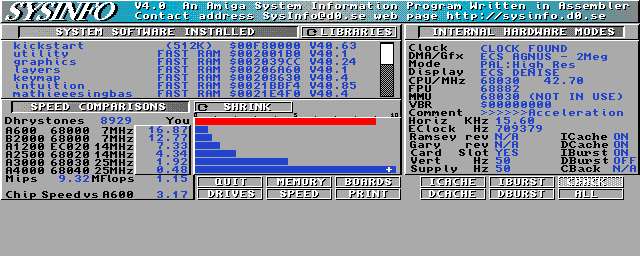

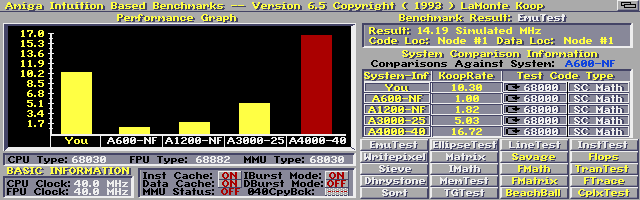

    Tu su nejake Screen Grabs, v prevadzke

    Klikni pro plné zobrazení obrázku

Jméno: ShowConfig.png
Počet zobrazení: 1
Velikost: 6,0 KB
ID: 113101Klikni pro plné zobrazení obrázku

Jméno: AIBB_EmuTest.png
Počet zobrazení: 1
Velikost: 8,3 KB
ID: 113102Klikni pro plné zobrazení obrázku

Jméno: SysInfo.png
Počet zobrazení: 1
Velikost: 11,1 KB
ID: 113103

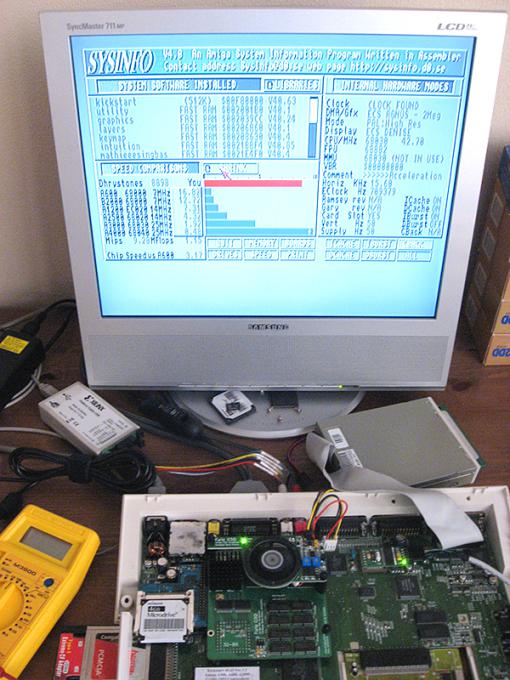

    No a este Selfie

    Klikni pro plné zobrazení obrázku

Jméno: IMG_7039.jpg
Počet zobrazení: 1
Velikost: 69,0 KB
ID: 113094
    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
    Furiatune homepage

    #2
    O: Fúria 030, pokracovanie?

    To chci!
    BTW: co je ta svítící věc na tom jednom CIA? čipu?
    Naposledy upravil springy; 26.09.2016, 18:58:45.

    Komentovat


      #3
      O: Fúria 030, pokracovanie?

      Huraaaaaaaaaaaaa
      WIN UAE, SEGA GENESIS - ATARI 800XE, AMIGA 600 Furia 020, A1200T + Blizzard II 1230/40 + 32MB + Gotek + CF 4 GB + WHDLOAD REG. XBOX

      Komentovat


        #4
        O: Fúria 030, pokracovanie?

        Musím povedať, že uchytenie ventilátora je urobené kvalitne. Celkom sa mi to páči. Výkonovo je to na úrovni ACA1232/1233 na 40 MHz, ale na Amige 600 je to skôr rarita. Ako píšeš, výrobu neplánuješ masívne. Je to škoda, že tento projekt je "dokončený" až v tomto čase. Vampire V2 je ešte stále na dlho a dlho, tam to chlapi s dostupnosťou úplne pohnojili.

        Komentovat


          #5
          O: Fúria 030, pokracovanie?

          Nádherná a profi práce.
          ♦ Amiga 1200 + Blizzard 1230 IV 50MHz, FPU, 64MB RAM + HDD 8GB CF ♦ Pegasos2 600MHz + AmigaOS 4.1 ♦ Amiga 600 ♦ Amiga CDTV ♦ Amiga CD32 ♦

          Komentovat


            #6
            O: Fúria 030, pokracovanie?

            To je nádhera Jako Real CPU je to ideální karta pro A600. A v A500 by se vyjímala taktéž (i když tam bude nutné integrovat ještě IDE).
            A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

            Komentovat


              #7
              O: Fúria 030, pokracovanie?

              Kdo umí ten umí, radost pokoukat...
              Minimig 4MB/ARM ; FPGA Arcade ; Amiga 500 ; Amiga 2000 ; Amiga 1200 ; AOS 4.1 FE -> WinUAE

              Komentovat


                #8
                O: Fúria 030, pokracovanie?

                To je úplně fantastická karta Boris. Jsme svědky zrodu nejrychlejší klasické turbíny pro Amigu 600. Ani přetaktovaná ACA 630 Black Edition nedá 9 mips (http://www.mfilos.com/2013/04/600-fi...630375mhz.html).

                Vampír a Apollo Core se bude ještě dlouho ladit a když teď už vidím některé hry, jak jsou nechutně zrychlené, začínám mít pocit, že dokud neudělají i nějaký "compatible slow mode", tak některá klasická dema a hry nebudou provozovatelná.
                http://jack.untergrund.net [AMIGA 600 AMIGA 1200 AMIGA 1200T AMIGA 2000 AMIGA 4000 AMIGA 4000T CD32 Mac mini G4]

                Komentovat


                  #9
                  O: Fúria 030, pokracovanie?

                  Vampire používám výhradně na emulátory, na whd rozhodně reál cpu.
                  A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

                  Komentovat


                    #10
                    O: Fúria 030, pokracovanie?

                    Aby to pak nedopadlo tak, že na WHDLoad pod Vampírem bude nejlepší UAE 68k.
                    http://jack.untergrund.net [AMIGA 600 AMIGA 1200 AMIGA 1200T AMIGA 2000 AMIGA 4000 AMIGA 4000T CD32 Mac mini G4]

                    Komentovat


                      #11
                      O: Fúria 030, pokracovanie?

                      Do A500? To chci !

                      Komentovat


                        #12
                        O: Fúria 030, pokracovanie?

                        Nejakou malou varku pro zdejsi komunitu asi nechystas, co?

                        Komentovat


                          #13
                          O: Fúria 030, pokracovanie?

                          Autorem citovaného textu je springy Přejít na původní příspěvek
                          To chci!
                          BTW: co je ta svítící věc na tom jednom CIA? čipu?
                          SUM 600, USB redukcia pre PC klavesnicu
                          Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                          Furiatune homepage

                          Komentovat


                            #14
                            O: Fúria 030, pokracovanie?

                            Autorem citovaného textu je jack-3d Přejít na původní příspěvek
                            To je úplně fantastická karta Boris. Jsme svědky zrodu nejrychlejší klasické turbíny pro Amigu 600. Ani přetaktovaná ACA 630 Black Edition nedá 9 mips (http://www.mfilos.com/2013/04/600-fi...630375mhz.html).

                            Vampír a Apollo Core se bude ještě dlouho ladit a když teď už vidím některé hry, jak jsou nechutně zrychlené, začínám mít pocit, že dokud neudělají i nějaký "compatible slow mode", tak některá klasická dema a hry nebudou provozovatelná.
                            Dakujem, teda vsetkym dakujem!
                            Niekde som videl ACA630 pretocenu na 40MHz a vdaka Burst bola rychlejsia, Burst doda este vykon naviac. Zial tato karta nebola navrhnuta na takyto vykon, tych 40MHz je uz dost nestabilnych a tiez vyzaduje chladenie inak ide okamzite do kolien. Myslim, ze mam este na com popracovat
                            Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                            Furiatune homepage

                            Komentovat


                              #15
                              O: Fúria 030, pokracovanie?

                              Proto jsem uvedl ten odkaz na mfilose ktery sice aca popohnal na 40 mhz ale priznal ze karta byla nestabilni a proto ji dal na 33. Snad jeste Apollo 630 umi 50 mhz ale jaky to ma realny vykon nevim.
