    #46
    O: Oktagon 2008

    poradit nechcete, nevadi
    Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

    Komentovat


      #47
      O: Oktagon 2008

      Autorem citovaného textu je Chain Přejít na původní příspěvek
      poradit nechcete, nevadi
      nu?

      Komentovat


        #48
        O: Oktagon 2008

        Autorem citovaného textu je Chain Přejít na původní příspěvek
        Myslim ze tech slotu je nekolik verzi, takze bych zacal asi tim, ze dokumentace k tomu stejne nebude.
        Cili zjistit promerenim co kde ma byt podle zorro pinoutu:

        piny 1-4 zem
        piny 5 a 6 +5V
        pin 8 -5V
        pin 10 +12V
        pin 20 -12V
        inu
        Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

        Komentovat


          #49
          O: Oktagon 2008

          Autorem citovaného textu je Chain Přejít na původní příspěvek
          inu
          Já se nechytám a poradit samozřejmě chci! - sem si poposed a už je mi to jasné ale rozdělám to a proměŕím až zítra mám v sobě skleničku vínka - díky Chain-e.

          jinak ta deska skutečně nemá konektor a je to napájené pouze tím konektorem na slotech,
          a pro klid duše jsem připojil napájení se zdroje na konektor pro FDD stále stejné a karty nefunkční
          Naposledy upravil Sciner; 17.05.2018, 20:56:58.
          Amiga

          Komentovat


            #50
            O: Oktagon 2008

            Autorem citovaného textu je Sciner Přejít na původní příspěvek
            jinak ta deska skutečně nemá konektor a je to napájené pouze tím konektorem na slotech,
            a pro klid duše jsem připojil napájení se zdroje na konektor pro FDD stále stejné a karty nefunkční

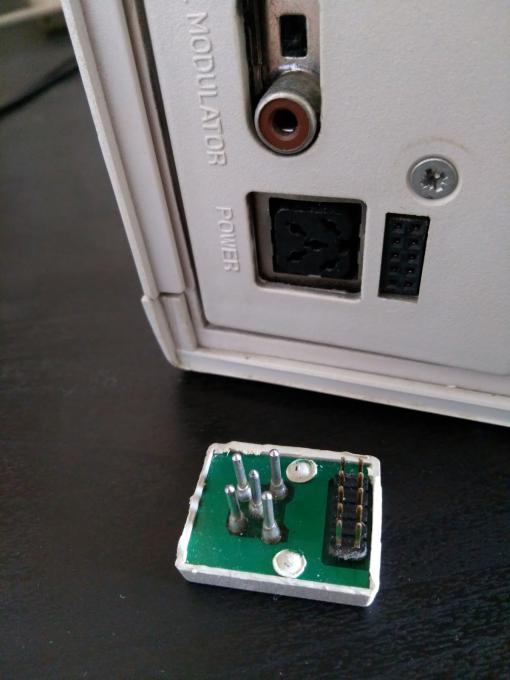

            Takže tu je asi problém, napájaná by mala byť aj samotná doska A1200. Podľa zapojenia ako to máš teraz, je pre Zorro sloty málo "šťavy". Originál Micronik tower pre A1200 má v príslušenstve malú prechodku (vyzerá to ako krytka) na napájanie. Pozri na fotke:

            Klikni pro plné zobrazení obrázku

Jméno: 2017-06-03%u00252B12.18.46.jpg
Počet zobrazení: 1
Velikost: 35,2 KB
ID: 109821

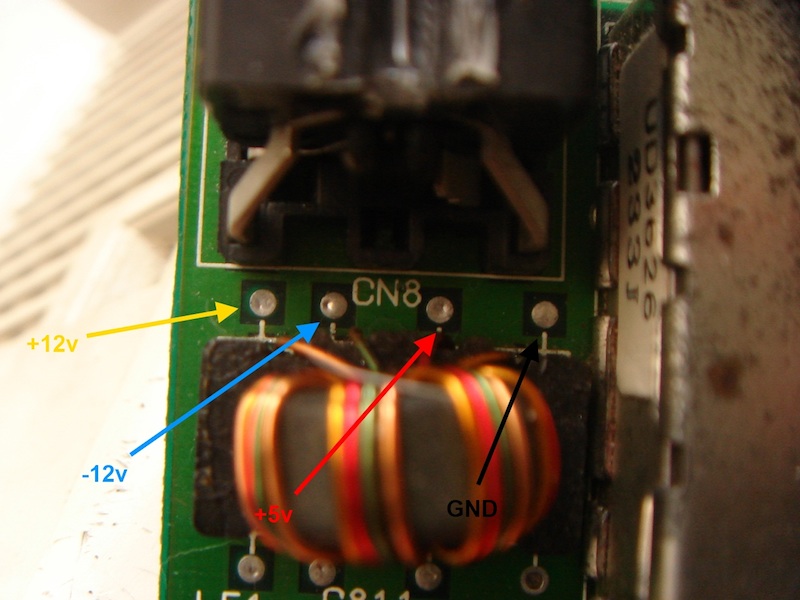

            Ak tú prechodku na napájanie nemáš, dá sa to vyriešiť priamo 4 káblikmi zo zdroja (GND, +5V, +12V a -12V), ktoré napajkuješ do dosky v blízkosti hranatého konektora pre napájanie A1200. Pozri druhú fotku. Presne takto som to mal zapojené ja.

            Myslim, že originál zdroj, ktorý bol dodávaný s Micronik Towerom pre A1200 ma dva konektory pre napájanie. Jeden sa zapojí na Zorro sloty a druhý za zapája na lištu, kde je aj interface pre PS/2 klávesnicu. Towery sa predávali totiž aj bez Zorro slotov a napajané to muselo byť.
            Přiložené soubory

            Komentovat


              #51
              O: Oktagon 2008

              Pokud ta kosticka nepujde sehnat, asi by se to dalo i vyrobit.
              jednodussi by bylo ale napajet amigu pres floppy konektor a -12 tam dat natvrdo dratem (-12V je potreba jen kuli zvuku na nic jinyho)
              Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

              Komentovat


                #52
                O: Oktagon 2008

                Autorem citovaného textu je Chain Přejít na původní příspěvek
                Pokud ta kosticka nepujde sehnat, asi by se to dalo i vyrobit.
                jednodussi by bylo ale napajet amigu pres floppy konektor a -12 tam dat natvrdo dratem (-12V je potreba jen kuli zvuku na nic jinyho)
                OK takže bude stačit pouze napájet desku přes floppy konektor a mělo by to stačit?
                Těch -12 teď řešit nebudu, zvuk funguje.
                Amiga

                Komentovat


                  #53
                  O: Oktagon 2008

                  Pokud zvuk hraje normálně, ale evidentně tam není zapojeno -12V, bude to kouzelná amiga
                  Rozebral bych to na díly a podíval se kde je to přebastlený/začarovaný.
                  Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

                  Komentovat


                    #54
                    O: Oktagon 2008

                    Autorem citovaného textu je Chain Přejít na původní příspěvek
                    Pokud zvuk hraje normálně, ale evidentně tam není zapojeno -12V, bude to kouzelná amiga
                    Rozebral bych to na díly a podíval se kde je to přebastlený/začarovaný.
                    Není kouzelná - plně zapojený konektor je přes zorro sloty a ten napájí celou Amigu a vše funguje , tady teď rěšíme nefungující Oktagon 2008 v těch slotech,
                    no a padlo podezření na nedostatečně napájenou desku A1200.

                    Poprosím všechny co chtějí přispět aby si přečetli i přispěvky výše jinak se tady ničeho nedoberem.

                    Jinak už řeším originální plné napájení toweru. Pak se uvidí.
                    Amiga

                    Komentovat


                      #55
                      O: Oktagon 2008

                      Tak je potřeba si přiznat že se tu učíme šít dálkově ve vídni.

                      prdni jeden volnej konektor vod zdroje na flopy konektor amigy, a proměř 5V na desce.
                      pokud to bude v toleranci, je nesmysl "nedostatecne napajena amiga blah blah"
                      Naposledy upravil Chain; 20.05.2018, 21:36:02.
                      Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.

                      Komentovat


                        #56
                        O: Oktagon 2008

                        Podarilo sa vyriešiť problém?

                        Komentovat


                          #57
                          O: Oktagon 2008

                          Zatím ne, ale řešíme
                          Jakmile bude nějaký posun napíšu.
                          Díky za zájem.
                          Amiga

                          Komentovat


                            #58
                            O: Oktagon 2008

                            Druhé sloty na vyzkoušení jsou na cestě a budou příští týden, zatím jsem prošel vše co zde bylo řečeno a vše je v pořádku.
                            Další věc co na tom toweru je že gotek při pokusu o přístup do bootselektoru havaruje s chybou u blizzarda 1230/4 bylo vše v pořádku , zjistil jsem že po zapnutí musím dvojmyškou do bootu a dát disable caches cpu potom funguje OK.
                            Naposledy upravil Sciner; 23.06.2018, 14:50:35.
                            Amiga

                            Komentovat


                              #59
                              O: Oktagon 2008

                              Skúšal si napájať Amigu aj Zorro sloty súčastne?

                              Komentovat


                                #60
                                O: Oktagon 2008

                                Napájení už mám vyřešeno podle manualu k mikroniku zdroj napájí desku a z zvlášť sloty , vše naprosto stabilní, vše z měřeno a tak jak má být.
                                Teď to podivné chování goteku má někdo něco podobného?
                                Amiga

                                Komentovat
