A1200+ by Jeroen Vandezande
-
-
O: A1200+
Co to je? Nova kompaktibilni deska?Amiga 1200 + Blizzard 1260 + 64 MB RAM + CF2IDE + Indivision AGA Mk1 + PCMCIA2CF + WHDLoad registered + GOTEK
-
O: A1200+

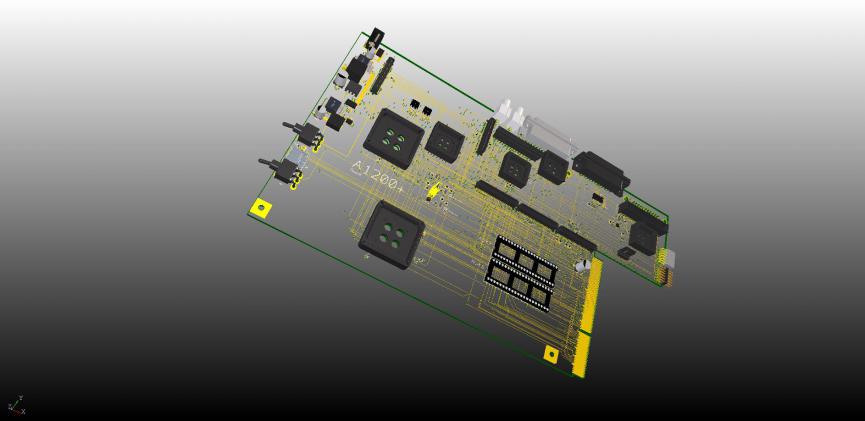

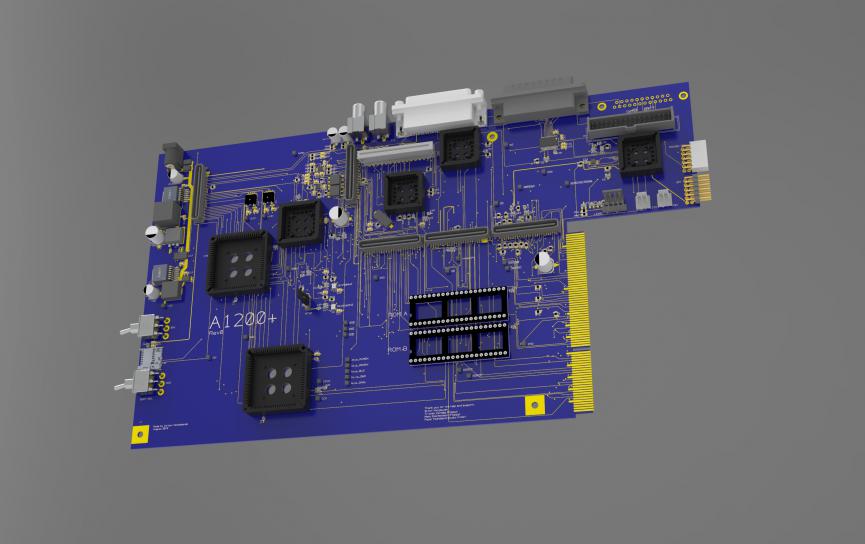

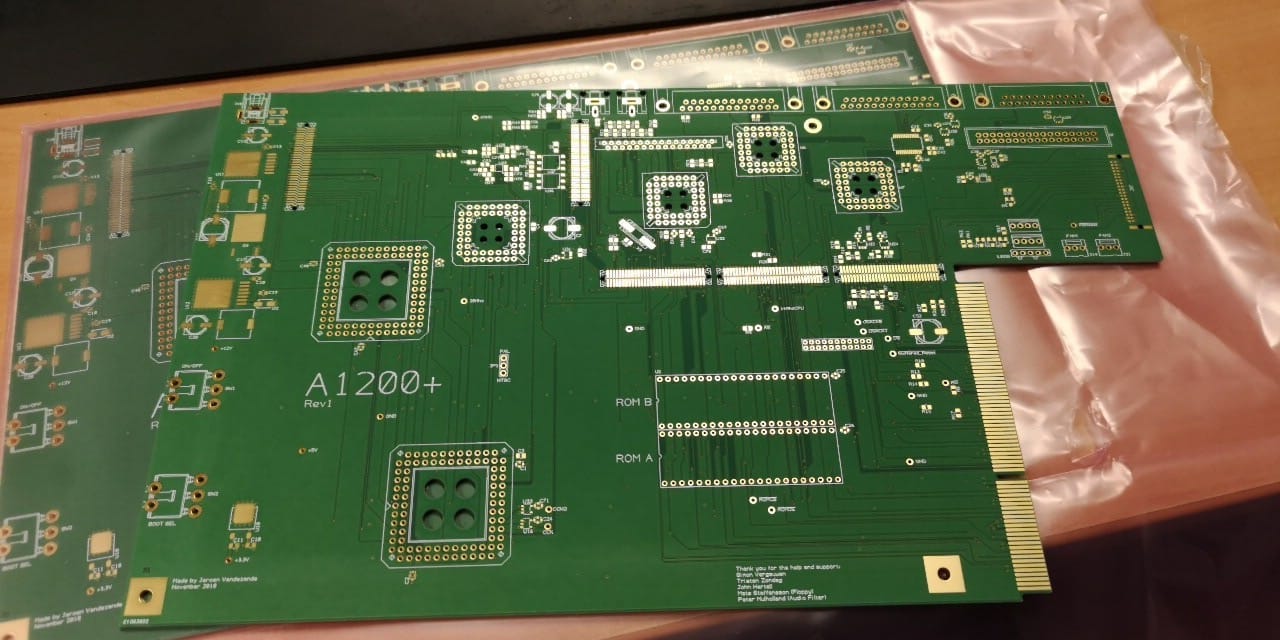

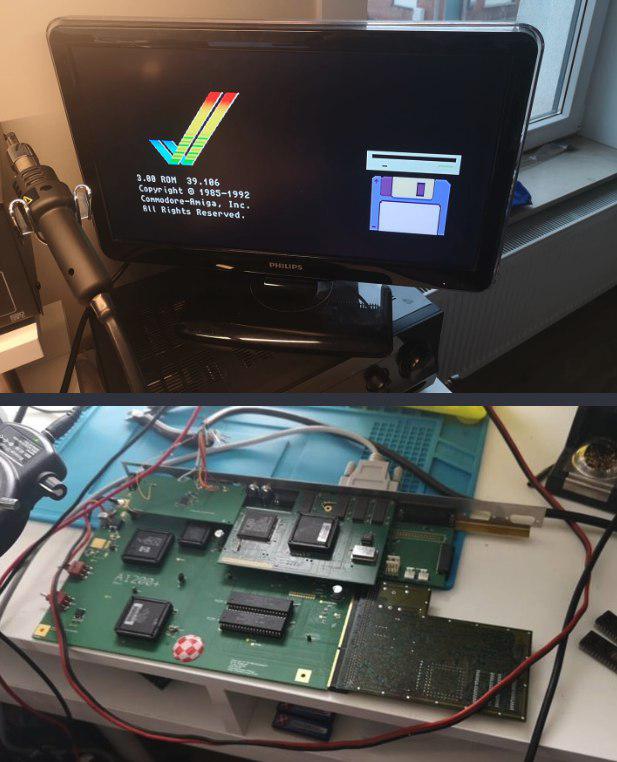

This project is a re-implementation of the Amiga 1200 board started from the schematics. I made some changes and enhancements to the original schematics.
Features
- All Original AA chips are needed and can be put into the sockets. These include Lisa, Paula, Alice, The two CIA chips and the Keyboard controller.

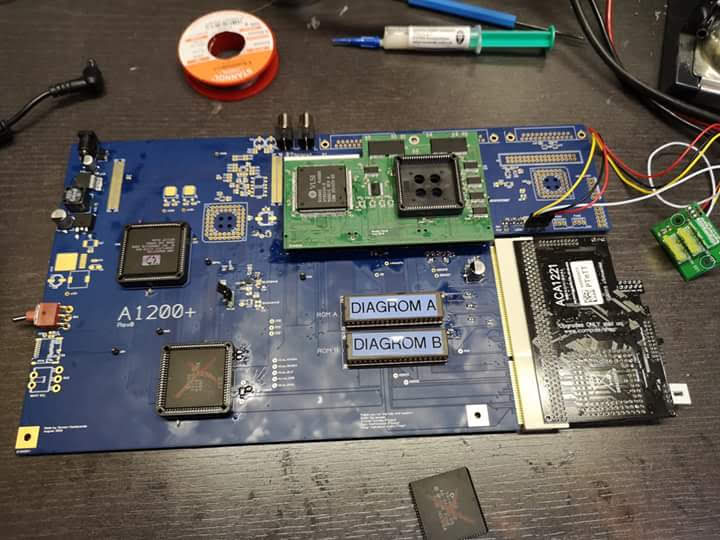

- Gayle, Budgie and the DRAM have been removed and the functionality has been moved to a daughterboard. This board can also contain a CPU.
- Video output has been moved to a seperate output board. This board get all Lisa output signals and also all the typical Zorro signals. This means that an RTG card can be developed.
- The PCMCIA slot has been removed and in the free space a power switch, boot selector switch (DF0:/DF1
and a uSD card slot have been added. - A single supply universal power input has been added. (15V - 36V)
- two PC standard 3 Pin fan headers are added to the board.
- Terrible Fire compatible SPI port for network chip
- Extension board connector for mouse/joystick. (one is in development that has USB Mouse and two classic DB-9 connectors and autoswitches when fire button is pressed)
Komentovat
-
O: A1200+
Umřít v nejlepším umí málokdo. Dokázala to jen Amiga a Šlacha.Komentovat
-
O: A1200+
Impressive!
Komentovat
-
O: A1200+
Me prijdou ty prepinace na leve strane dost priserny...Autorem citovaného textu je k0x Přejít na původní příspěvekKomentovat
-
O: A1200+
To by se snad dalo vyřešit tlačítky nebo senzory, jinak se mi to docela líbí, hlavně ten daughterboard, tam by mohlo jít o volitelné CPU, tedy alespoň 030 v základu.Amiga 600, Fúria EC020 OS 3.2.2.1, eX601, Indivision ECS, IDE Laylines, PBook 1.67GHz, MOS 3.18, iBOOK G4, 1.2GHz, MOS3.18, Asus UX433FA, MX-23.4 LibrettoKomentovat
-
O: A1200+
Nechápu proč odebrali PCMCIA hlavní přednost A1200, chápu že je tam SD slot, ale přece jen už jen kvůli síťovce, wifi, squirrel scsi. A to samé IDE portAmiga 4000T (060, PPC, Mediator) | Amiga 1200T (Apollo 1240) | Amiga 1200T (Apollo 1260, Mediator) | Amiga 1200 (TF1260) a pár dalších A1200 ...Komentovat
-
O: A1200+
Power swith dozadu a boot selector je dnes na nic, a pro net bude asi připraven
Terrible Fire compatible SPI port for network chip.
tak by se možná dala pcmcia oželet. To s tím IDE portem jsem si nevšiml, to bude určo chybka, anebo bude jiný a jinde?Amiga 600, Fúria EC020 OS 3.2.2.1, eX601, Indivision ECS, IDE Laylines, PBook 1.67GHz, MOS 3.18, iBOOK G4, 1.2GHz, MOS3.18, Asus UX433FA, MX-23.4 LibrettoKomentovat
-
O: A1200+
Místo toho tam je ta paměťovka, ne?Autorem citovaného textu je Dedy Přejít na původní příspěvekHalda C64 a k tomu nějaká ta AmigaKomentovat
-
O: A1200+
Není tam a to je škoda, přece jenom já radši používám IDE disk, hlavně tam nezapojíš například buffer interface od Elboxu a ten PCMCIA by mě štval hodně.Amiga 4000T (060, PPC, Mediator) | Amiga 1200T (Apollo 1240) | Amiga 1200T (Apollo 1260, Mediator) | Amiga 1200 (TF1260) a pár dalších A1200 ...Komentovat
-
O: A1200+
Proč ???Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
Furiatune homepage
Komentovat
-
O: A1200+
Tak ale tohle je zjevně zamýšlený tak, aby to umožnilo používat modernější HW za cenu zavření cesty ke starému HW. Naopak je tam ale potenciál pro Zorro, to asi není špatné, ne?Autorem citovaného textu je TheMrKocour Přejít na původní příspěvek Já to prostě vidím jako třeba Ultimate64 a podobné věci, prostě je to moderní remake/reimplementace s úpravami odpovídajícími době.
Halda C64 a k tomu nějaká ta AmigaKomentovat
-
O: A1200+
Sto lidi - sto chuti a pokud se jedna o Amigisty tak tim tuplem
Jeden uryvek z twitteru:
"However (because ideas come cheap, I would replace these physical switches with either smaller bi-state buttons or software only options and I would keep PCMCIA."
Pokud to chapu spravne, tak se ma jednat o reimplementaci A1200 technologie do moderni doby. Tedy vyuziva to puvodni zakaznicke chipy, ale nektere interface uz nejsou zahrnuty, neb jsou k dispozici modernejsi alternativy, ktere jsou rychlejsi, mensi, levnejsi - staci si doplnit.
PCMCIA je z dnesniho pohledu uz obskurni technologie.
Neznam situaci, ale dovedu si predstavit, ze samotne komponenty jako PCMCIA konektor pomalu nabyvaji na cene.
IDE - ma dneska smysl implementovat IDE?
Neni jednoduchsi, rychlejsi, variabilnejsi micro/SD? IDE disky jsou dneska opravdu retro a clovek neveri dnes novemu SATA disku, natoz 15 letemu PATA disku. Ano, je tam moznost pripojit stary disk, ale kolikrat to clovek pouzije? Classic Amiga je dneska o CF a SD, tedy stejne se IDE nasledne konvertuje.
Jeste odbocim. Hese kdyz publikoval svou A4000ATX, tak semu ozvalo par lidi, ze by radi integrovane PCI sloty. Za mne super napad a snad se toho dockame, ale objevily se tam i nazory aby zaimplementoval SCSI, ktere je dneska hodne drahy konicek sam o sobe. Na ted kdyz Chucky uz ma hotovou ReAmiga 3000D, tak s objevily nazory, necht tam zameni onboard SCSI za IDE
@Boboo - mohl bys prosim porovnat z tveho pohledu jak jsou na tom jednotlive technologie pro ukladani dat z pohledu privetivosti k retro hw? Kdyby jsi dneska delal new classic hw Amigu - jakou technologii pro disk by jsi zvolil?Komentovat
-
O: A1200+
To bych moc rád. Pokud by ta ATX deska s PCI byla vychytaná tak bych si do toho nechal předělat svoji A4000D. Přece ten desktop je malej a takhle se to všechno krásně uchladíJeste odbocim. Hese kdyz publikoval svou A4000ATX, tak semu ozvalo par lidi, ze by radi integrovane PCI sloty.
