    #16
    O: Oživení A1200 akcelerátoru

    Akorát já mám vlastně jen Blizzardy...no principiálně to bude stejné.
    A jaké konkrétně jsou ty oscilátory ? Nějaký výrobce apod. myslím.
    A těch 220+10 tam naměříš proti zemi ?
    Naposledy upravil rEVERz; 16.02.2019, 18:23:16.

    Komentovat

      #17
      O: Oživení A1200 akcelerátoru

      Není na desce z fabriky náhodou místo obyčejného krystalu nějaká sestava (rezonátor + CMOS buffer) v DIL14 pouzdře, jako dělá třeba Epson?

      Komentovat

        #18
        O: Oživení A1200 akcelerátoru

        Sakra no podle fotek na netu ta 40ka určitě není originál. A já vybíral tu 32ku analogicky k ní Zkusím najít nějakou jinou 40ku s TTL výstupem a tu testnu.
        Těch 10R je vřazených seriově s výstupem oscilátoru a za ní je rezistor 220R proti zemi.

        Komentovat

          #19
          O: Oživení A1200 akcelerátoru

          Ta sinusovka tam má být, akorát by měla mít aspoň 5V...

          Komentovat

            #20
            O: Oživení A1200 akcelerátoru

            Error Page | eBay
            https://www.ebay.com/itm/Amiga-Apollo-Phase-5-Mach-210-Chip-fuer-Turbokarten-etc/362554219163?hash=item5469ea5a9b:g:gEEAAOSwGPxZ7Kym



            ?
            Amiga

            Komentovat

              #21
              O: Oživení A1200 akcelerátoru

              Obsahy MACHů k dispozici bohužel nejsou... Teda jako jsou, přesněji, víme kde jsou, ale ten člověk je nepustí.

              Ani za zlatý prase...

              Komentovat

                #22
                O: Oživení A1200 akcelerátoru

                Autorem citovaného textu je Sciner Přejít na původní příspěvek
                https://www.ebay.com/itm/Amiga-Apoll...EAAOSwGPxZ7Kym
                Njn, ale ten germán tam nikde nepíše, že ten MACH je naprganej, nebo že je vyndanej z nějaké karty. Pouze tam píše, že je to "rarytní" čip pro Amiga turbokarten, SCSI-Erweiterungen, etc.

                Tady jich je za pětikilo pytel - https://www.ebay.com/itm/10PCS-MACH2...frcectupt=true
                Naposledy upravil IDEfix; 16.02.2019, 22:03:51.

                Komentovat

                  #23
                  O: Oživení A1200 akcelerátoru

                  Dokonce tam píše něco o SCSI kartách. A na prázdnou Mach210ku je to docela dost peněz :O
                  Naposledy upravil mpattonm; 16.02.2019, 22:04:53.

                  Komentovat

                    #24
                    O: Oživení A1200 akcelerátoru

                    Jak na to dáš nálepku Amiga, můžeš si říct o balík... )

                    Komentovat

                      #25
                      O: Oživení A1200 akcelerátoru

                      Autorem citovaného textu je IDEfix Přejít na původní příspěvek
                      Jak na to dáš nálepku Amiga, můžeš si říct o balík... )
                      Amiga

                      Komentovat

                        #26
                        O: Oživení A1200 akcelerátoru

                        Já furt nevím jak jste přišli na tu sinusovku. Projel jsem fotky karet a pokusil se najít datashity k těm oscilátorům.
                        Je tam paskvil obdélník, ale ne sinus. Všecky jsou HCMOS/TTL.

                        Komentovat

                          #27
                          O: Oživení A1200 akcelerátoru

                          Samo, že by tam klidně mohl být trojúhelník, ale musel by procházet pod 0.8V a nad 2.4V.
                          Tedy podle té specifikace CPU. Teď je tam podle mě trvale 1.

                          Komentovat

                            #28
                            O: Oživení A1200 akcelerátoru

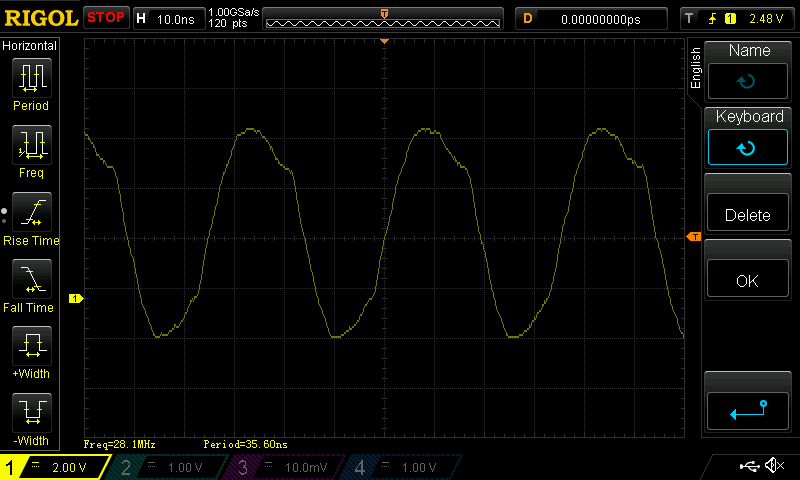

                            Hele, tohle leze z krystalu na MB A1200 :

                            Klikni pro plné zobrazení obrázku Jméno: U20_pin95.png Počet zobrazení: 1 Velikost: 36,9 KB ID: 110275

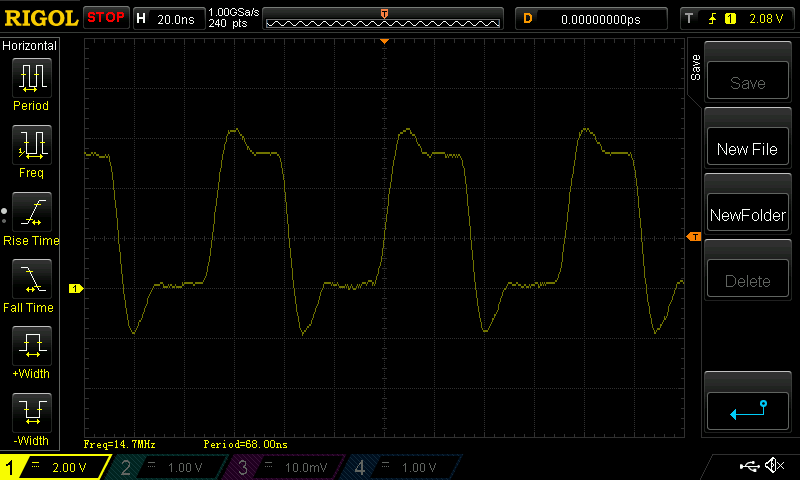

                            což jakeštakeš vypadá jak sínusovka. A tohle leze po vydělení z Budgieho na CPU :

                            Klikni pro plné zobrazení obrázku Jméno: CPU_pin5.png Počet zobrazení: 1 Velikost: 36,2 KB ID: 110274

                            no, s trochou fantazie obdélník...

                            Komentovat

                              #29
                              O: Oživení A1200 akcelerátoru

                              No já netvrdím, že tam bude obdélník jak z učebnice. Tady je navíc koďan a pull_up.
                              Prostě co jsem projel datashity je tam řekněme clipped sine waveform, tím bych to snad uzavřel

                              Chtělo by to změřit i s připojeným CPU, ale i tak je ten clock podle mě nefunkční.
