Oživení A1200 akcelerátoru

Sbalit
X

  • Filtr
  • Čas
  • Zobrazit
Vymazat vše
new posts

    #61
    O: Oživení A1200 akcelerátoru

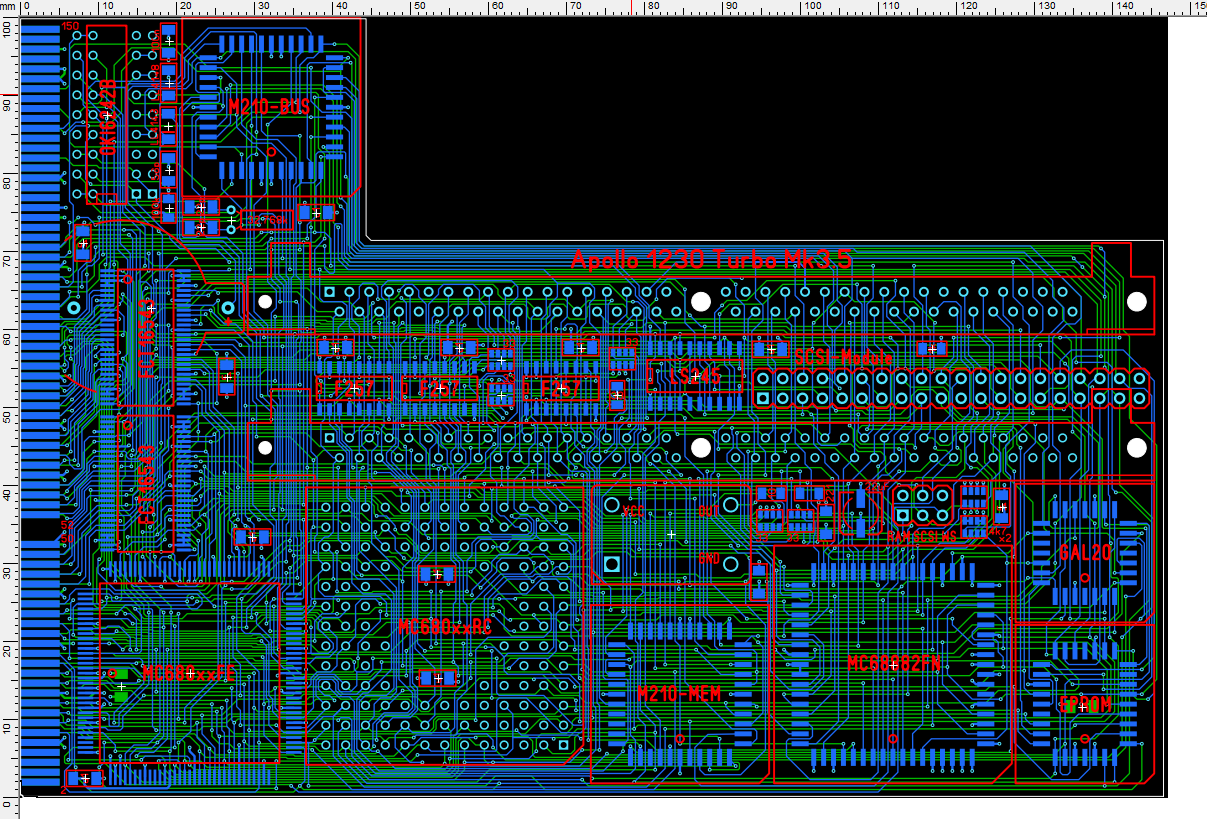

    Tak už jsem dostal novou várku a jedno CPUčko z ní osadil na tu dříve funkční turbínu a karta zase jede, tentokrát na 40MHz stabilně. A něco pro rEVERze - hodiny na téhle funkční kartě opravdu vypadají jinak. A musím zacouvat od prvotního odhadu, chyba bude zřejmě přeci jen v PCB, zřejmě v té ploše vyhřáté procákem se některý prokov posunul k mědi na Vcc vrstvě. Ostatně, jinde už to nemůže být, protože jsem povyměňoval úplně všechno. A zoufalá doba vyžaduje zoufalé činy, takže...

    Klikni pro plné zobrazení obrázku

Jméno: Výstřižek.PNG
Počet zobrazení: 1
Velikost: 570,0 KB
ID: 110420

    Komentovat


      #62
      O: Oživení A1200 akcelerátoru

      Neuveritelne kolik casu a penez jsi schopen investovat do obskurniho Apolla s tricitkou

      Tebe je na apollo skoda!

      Komentovat


        #63
        O: Oživení A1200 akcelerátoru

        Mě to prostě baví a nevím co s volným časem

        Komentovat


          #64
          O: Oživení A1200 akcelerátoru

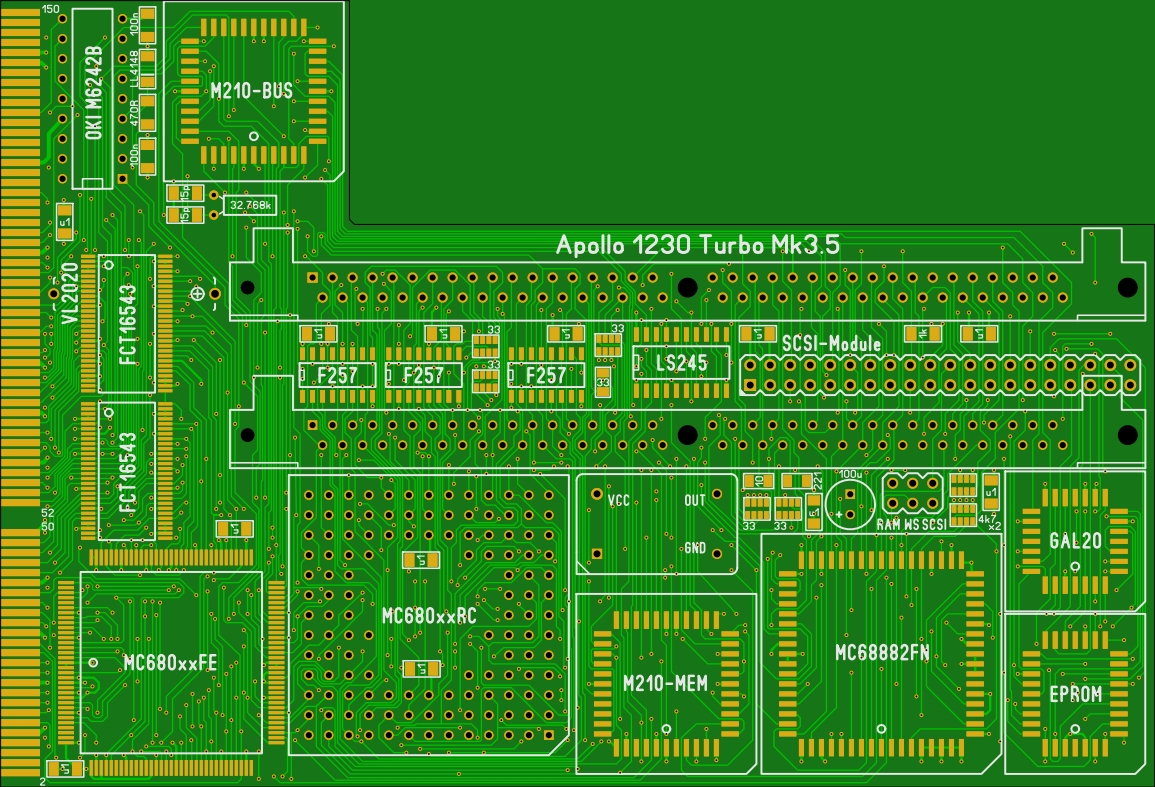

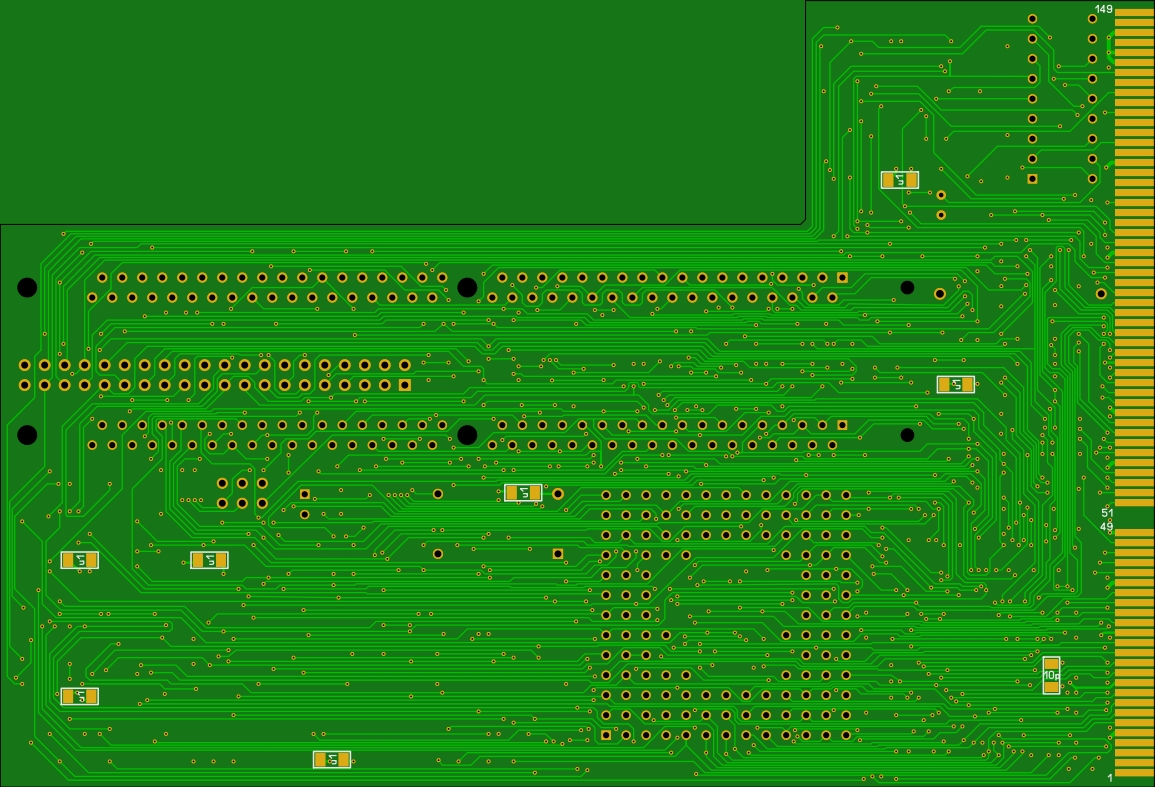

          Mám to okopčené včetně vnitřních vrstev, učesal jsem i routing, poladil umístění blokovacích kondů a napojil je na piny integráčů přímo, vyměnil pár součástek a knoflíkovou baterku CR2320 vyměnil za nabíjecí akumulátor 2020. Snad jsem tam nic nedokurvil, těch pár simulací virtuální sondou ,co jsem nad tím pustil, vypadá normálně. Tak jsem to rovnou poslal do výroby. Jestli to nedopadne, vyhodil jsem cca. 1500 Kč do koše. A to nepočítám asi 20 hodin času.
          Klikni pro plné zobrazení obrázku

Jméno: A1230_bot.jpg
Počet zobrazení: 1
Velikost: 630,5 KB
ID: 110429 Klikni pro plné zobrazení obrázku

Jméno: A1230_top.jpg
Počet zobrazení: 1
Velikost: 792,3 KB
ID: 110430
          BTW Jens mi může políbit p..el.

          Komentovat


            #65
            O: Oživení A1200 akcelerátoru

            Simte osvetli laikovi jak okopcis vnitrni vrstvy?

            Komentovat


              #66
              O: Oživení A1200 akcelerátoru

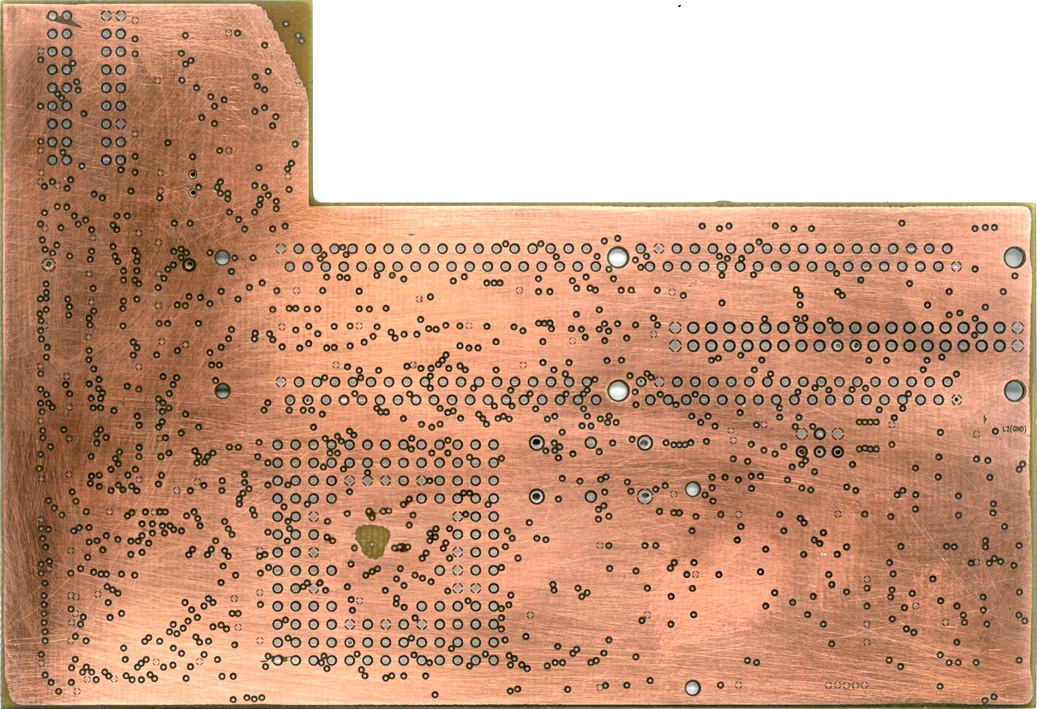

              Stejně jako ty vnější, jen je potřeba se k nim dostat

              Klikni pro plné zobrazení obrázku

Jméno: gnd_copper.jpg
Počet zobrazení: 1
Velikost: 343,3 KB
ID: 110431

              Komentovat


                #67
                O: Oživení A1200 akcelerátoru

                Hmm - to nevypada na neinvazivni metodu :-O

                Takze kdyz ti poslu cyberstorma ppc tak mi ho asi nevratis v neporusenem stavu, coz?


                Brousils to rucne, nebo nejaka sofistikovana metoda?

                Komentovat


                  #68
                  O: Oživení A1200 akcelerátoru

                  No bez broušení by to myslím nedokázal ani Mirek Dušín.
                  Textit mezi vrstvami mikrofrézkou, ale stejně jsem to pak už dobrušoval ručně.

                  Komentovat


                    #69
                    O: Oživení A1200 akcelerátoru

                    Famozni, do toho bych de v zivote nepustil

                    Komentovat


                      #70
                      O: Oživení A1200 akcelerátoru

                      Ty jo. To koukám.
                      A500,2xA500+(020),A600,CDTV,CD32,4xA1200(030),A400 0(040),komplet ATARI 8/16/32/64-bit,Didaktik192,Maťo,SharpMZ800,4xC64,C128

                      Komentovat


                        #71
                        O: Oživení A1200 akcelerátoru

                        Brutus Reverse-engineering...

                        Komentovat


                          #72
                          O: Oživení A1200 akcelerátoru

                          mpattonm: takze vlastne vies vyrobit toto Apollo? plosny spoj zadas do vyroby a osadis suciastky? kolko to vyjde?
                          --------------------------------------------------
                          A1200 + Blizzard 1230/50Mhz + 32MB RAM, AMD RYZEN 9 5900x 32GB DDR4 RAM AMD R9 380 4GB, MAC OS X BigSur,

                          Komentovat


                            #73
                            O: Oživení A1200 akcelerátoru

                            Jenom potrebujes soucastky z jineho Apolla.

                            Komentovat


                              #74
                              O: Oživení A1200 akcelerátoru

                              jaj tak, cize sa uz nedaju zohnat
                              --------------------------------------------------
                              A1200 + Blizzard 1230/50Mhz + 32MB RAM, AMD RYZEN 9 5900x 32GB DDR4 RAM AMD R9 380 4GB, MAC OS X BigSur,

                              Komentovat


                                #75
                                O: Oživení A1200 akcelerátoru

                                No kromě běžně dostupných součástek jsou na tom Apollu unikátní EPROM, PAL, obě Mach210 a hlavně 150p edge card konektor v SMD/nožovém provedení, na který je teď PCB připravené.
                                EPROM i PAL jdou snadno zkopírovat i v domácích podmínkách, stačí na to i TL866 programátor. Machy jsou trochu oříšek, ale i na to mám vlastně prostředky. No a ten SDM edge card konektor by se nechal vnějaké další iteraci nahradit některou z dostupných THT verzí - nabízí je Amiga on the lake, nebo třeba archi-tech.com.pl
                                Naposledy upravil mpattonm; 06.05.2019, 12:52:20.
