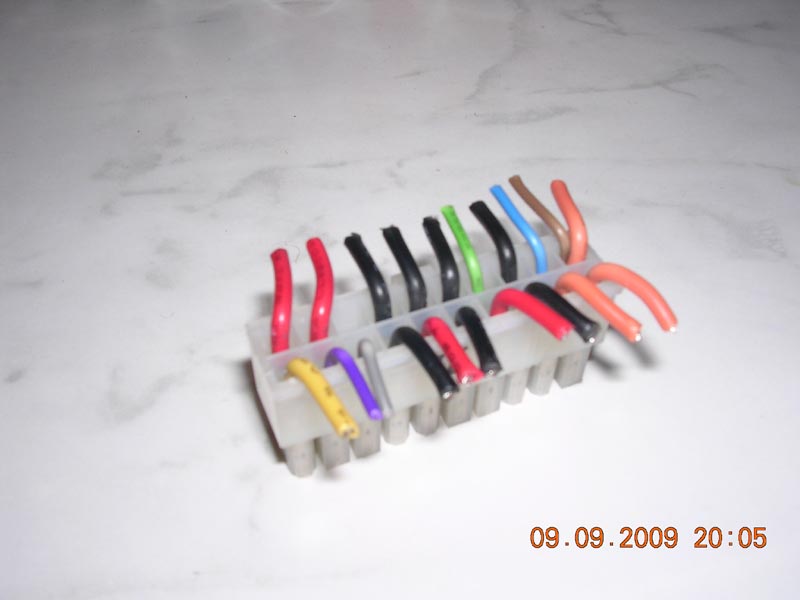

Konektor.
Vsimni si hnedeho kabliku pripojeneho do 3.3V
Vsimni si hnedeho kabliku pripojeneho do 3.3V
Přiložené soubory
-
A1200 Tower + A600 Desktop + 2x A500 Desktop + CDTV + CD32 + Konzole -
Prude bacha na to u těchto mikrozdrojů někdy výrobce nedodržuje zavedené barevné značení, proto nemusí platit žlutá 12, červená 5, černá zem, jestli si nejsi jistý, proměř si napětí v káblicích voltmetrem, na desce si najdi popis pro zem, měl by to být černý a otestuj si ostatní barvy, popř. na krytu zdroje by mohl být popis, do země nikdy nedávej nic jiného než zem a PWON, pokud platí že šedý je PWGood tak jej do země necpi, hnědý v 3,3 je také 3,3 to je jasné...Sběratel Amiga pecek. WHDLoad and MUI registered user. Advanced bastler.Komentovat
-
U tohoto to sedelo.
Zkusim jeste natvrdo ten hnedej k +3,3V, jak to bylo puvodne.A1200 Tower + A600 Desktop + 2x A500 Desktop + CDTV + CD32 + KonzoleKomentovat
-
proč laboruješ s 3,3? ten přece nepotřebuješ, nechej si jen 5 kablíků žlutý plus12, červený plus5, černý zem, modrý mínus12 a zelený PWONSběratel Amiga pecek. WHDLoad and MUI registered user. Advanced bastler.Komentovat
-
Ja myslel,jen to proklemovat. K Amize vim,ze tohle netreba.
A jak psal EXA, je tenhle zdroj uplne super pro vestavbu do krabicky po Amiga strevech.
Proto furt laboruju a nic
A1200 Tower + A600 Desktop + 2x A500 Desktop + CDTV + CD32 + KonzoleKomentovat
-
v nejhorším mi to pošli, proměřím ti to testerem a pokud je ještě OK zkusím to nachystat na Amigu only (musel by byt u toho i ten atx konektor s kablíky)Sběratel Amiga pecek. WHDLoad and MUI registered user. Advanced bastler.Komentovat
-
Jeste ho potrapim a poreferuju. Diky moc..A1200 Tower + A600 Desktop + 2x A500 Desktop + CDTV + CD32 + KonzoleKomentovat
-
Tak uz mi to funguje!!! Snad pomohlo, ze jsem ten hnedej pripojil ke +3,3V.
Ale funguje jen do te miry, ze se musi zapnou pod zatezi. Tou zatezi ale staci byt jen ten vetracek. S nim ale do krabicky nepocitam, tak zkusim zmerit jeho odpor a misto nej dat Rezistor se stejnou hodnotou. Slo by to?
A1200 Tower + A600 Desktop + 2x A500 Desktop + CDTV + CD32 + KonzoleKomentovat
-
pokud tam výrobce dal větrák je chlazení potřebné, větrák zachovej, jinak se ti bude ZD přehřívatSběratel Amiga pecek. WHDLoad and MUI registered user. Advanced bastler.Komentovat
-
Zkusim to. Ale bude to ťip-ťop na výšku. Asi ho prilepim na vnitrni stranu vika (nechci do krabicky vrtat). Pouziju bud tavnou pistoli, nebo dvou-slozkovy lepidlo. Bude to asi jedinej "Amiga-like" zdroj, kterej bude foukat
.
Potrebuju ho k CD32. Kdyby to bylo pro A500/1200, tak tam zatezi bude ta napajena Amiga. CD32 se ale jeste zapina svym vypinacem, tak je zatez potreba.A1200 Tower + A600 Desktop + 2x A500 Desktop + CDTV + CD32 + KonzoleKomentovat
-
Tak me napada. Potrebuje vubec CD32 -12V ?A1200 Tower + A600 Desktop + 2x A500 Desktop + CDTV + CD32 + KonzoleKomentovat
-
jestli má Paulu tak jo,jinak se k tomu asi nejerudovaněji může vyjádřit EXASběratel Amiga pecek. WHDLoad and MUI registered user. Advanced bastler.Komentovat
-
Nééé,A-CD32, Nepotřebuje napětí -12 voltů !!!Autorem citovaného textu je Prudus Přejít na původní příspěvek
Zde je zapojení a významy pinů pro její napájení:
1 - +5 volt, 2 - GND, 3 - NC, 4 - +12 volt.Komentovat
-
Na zacatku tohoto vlakna jsem tu poslal odkaz, kde je popsana uprava zdroje pro Amigy. CD32 nema napajeni -12V.I love AmigaKomentovat
-
Presne podle toho jsem se ridil a -12V jsem nenasel. Jen +5V, +12V a zemA1200 Tower + A600 Desktop + 2x A500 Desktop + CDTV + CD32 + KonzoleKomentovat
